液压驱动型材切割成型设备结构设计

项目分类:机床 发布时间:2021-11-04 ID:362201
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计
  • 液压驱动型材切割成型设备结构设计

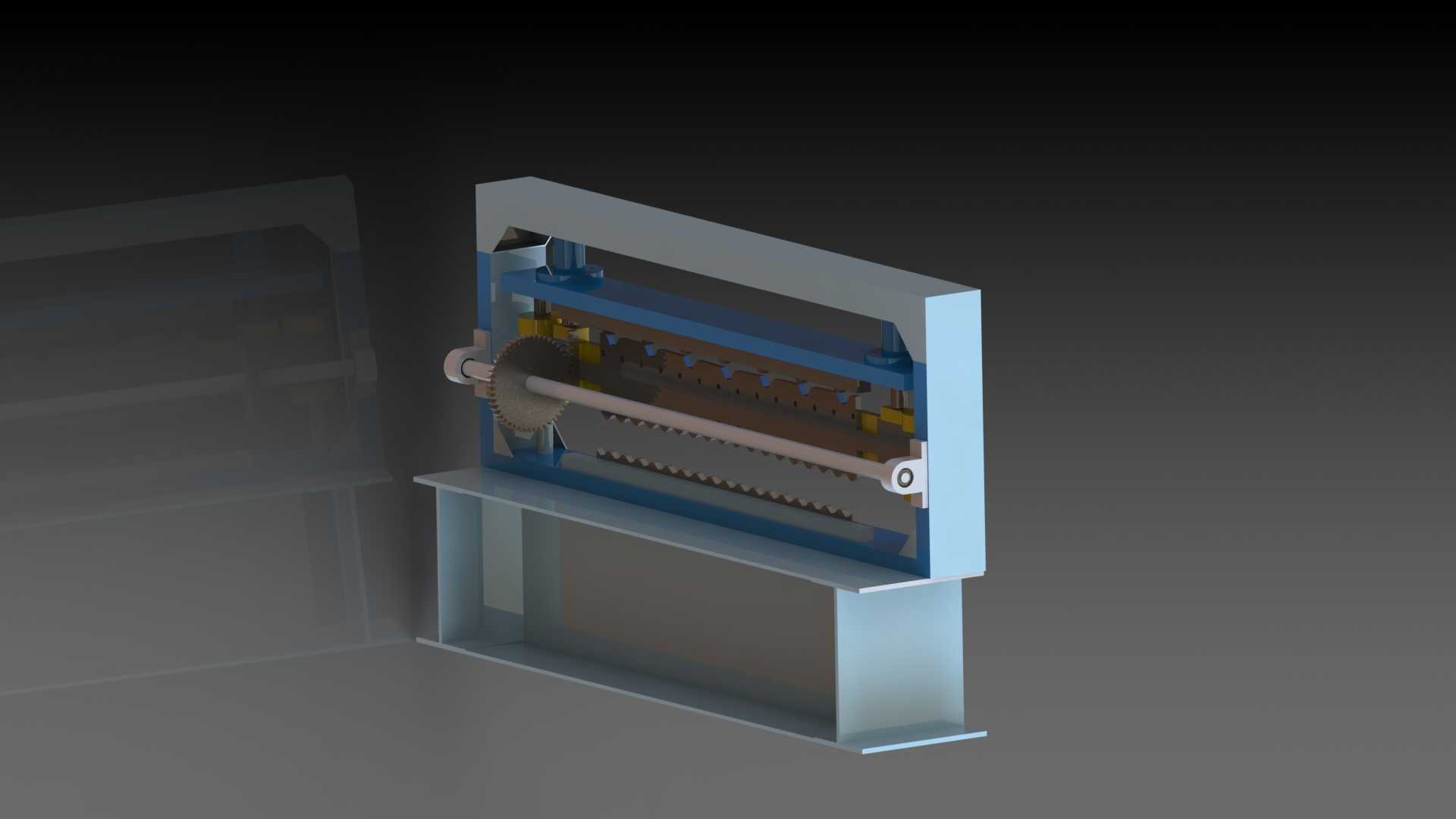

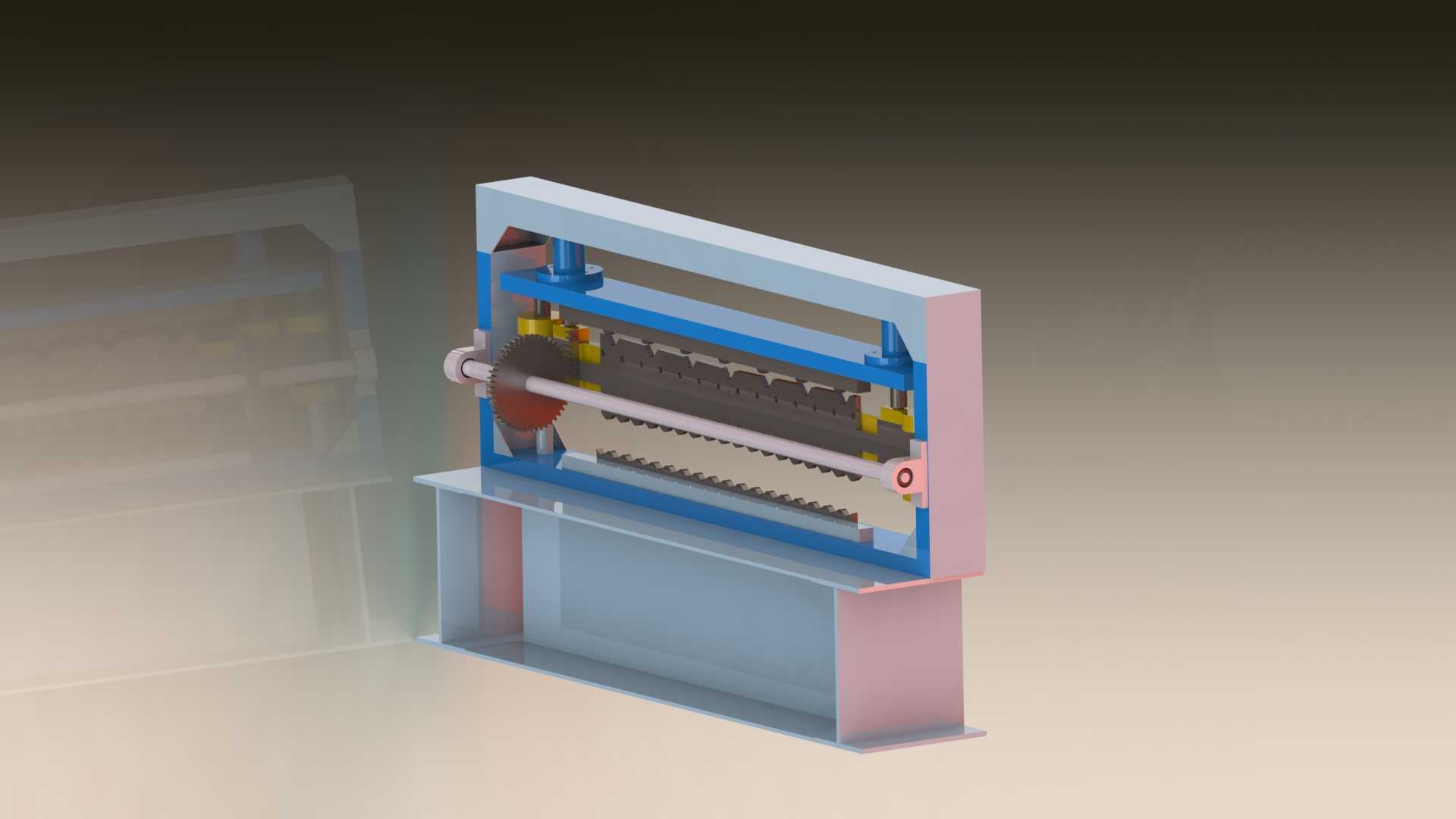

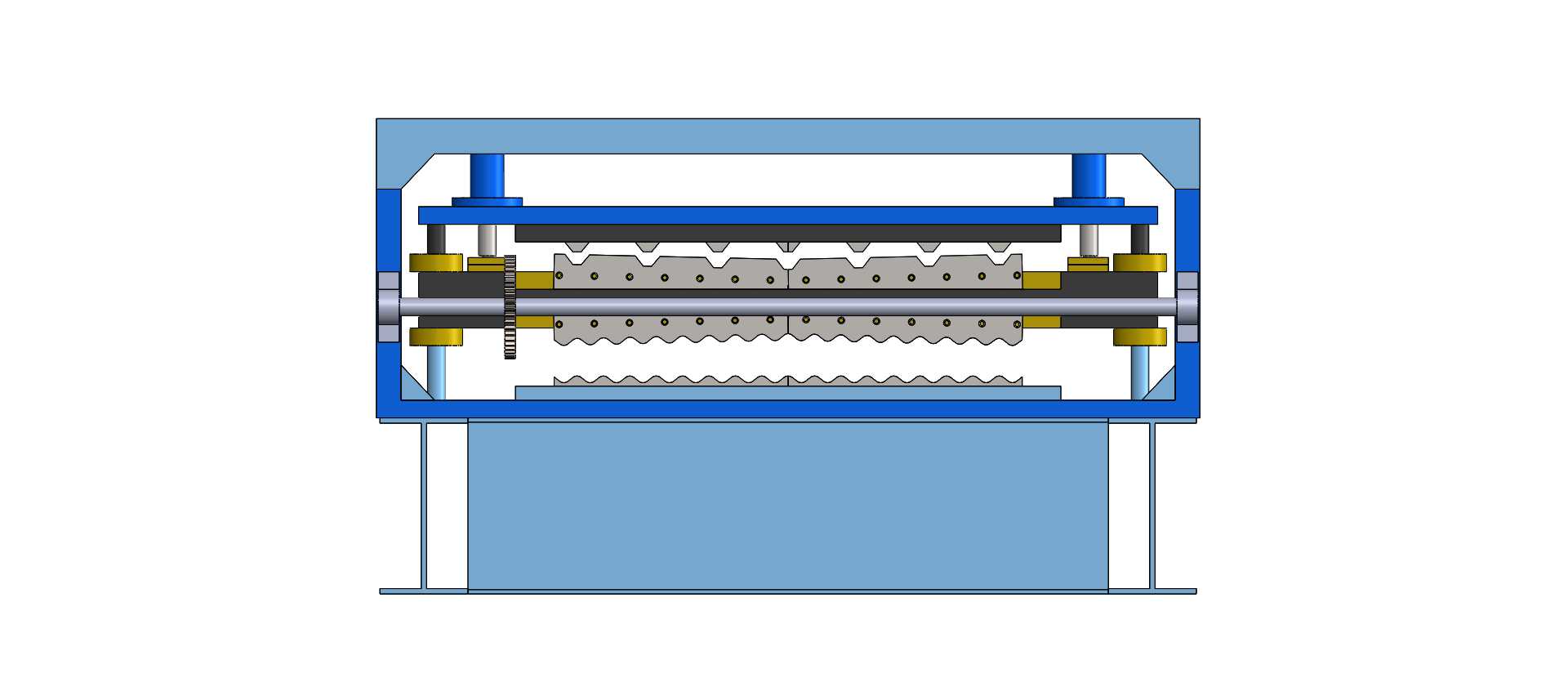

  在金属型材批量加工的生产场景中,这类液压驱动的切割成型设备主要承担定长裁切、齿形成型的连续加工作业,适配冷轧钢带、薄壁铝型材等多种长条状坯料的在线加工需求,常布置在型材辊压生产线的末端工位,完成连续送料后的定尺切断与端面成型工序,避免后续二次装夹加工带来的精度误差。设备整体采用框架式龙门承载结构,上下横梁通过两侧立式导柱连接形成稳定的受力闭环,液压执行元件布置在上横梁顶部,直接驱动上刀架做垂直方向的往复进给运动,这种直驱式的传力路径能最大限度减少传动环节的能量损耗,同时保证裁切过程中刀架的运动平行度,避免出现斜口、毛刺超差的加工缺陷。下刀架固定在设备底座的安装平面上,与上刀架的成型刀组精准对位,刀组采用模块化的镶装结构,

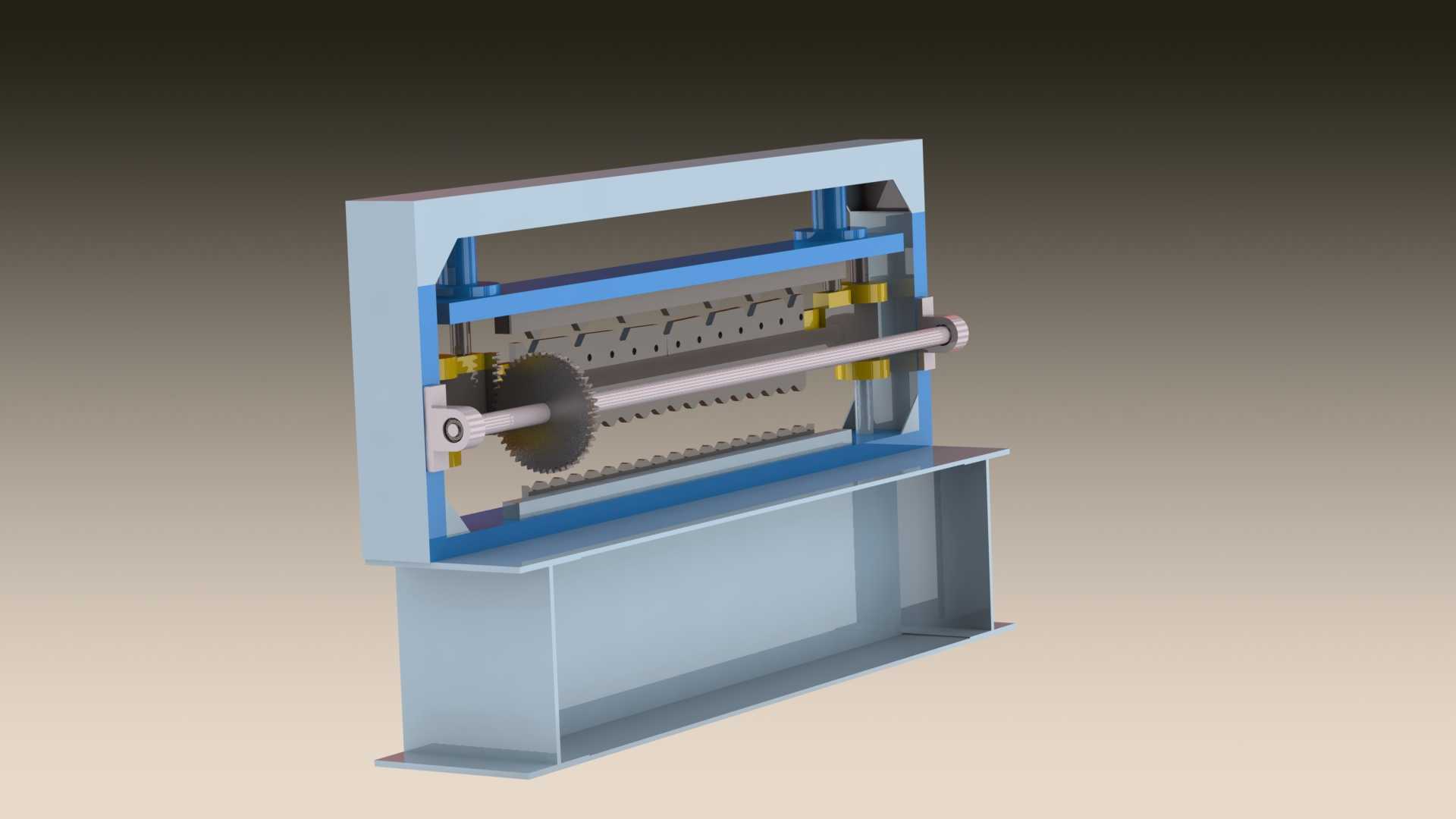

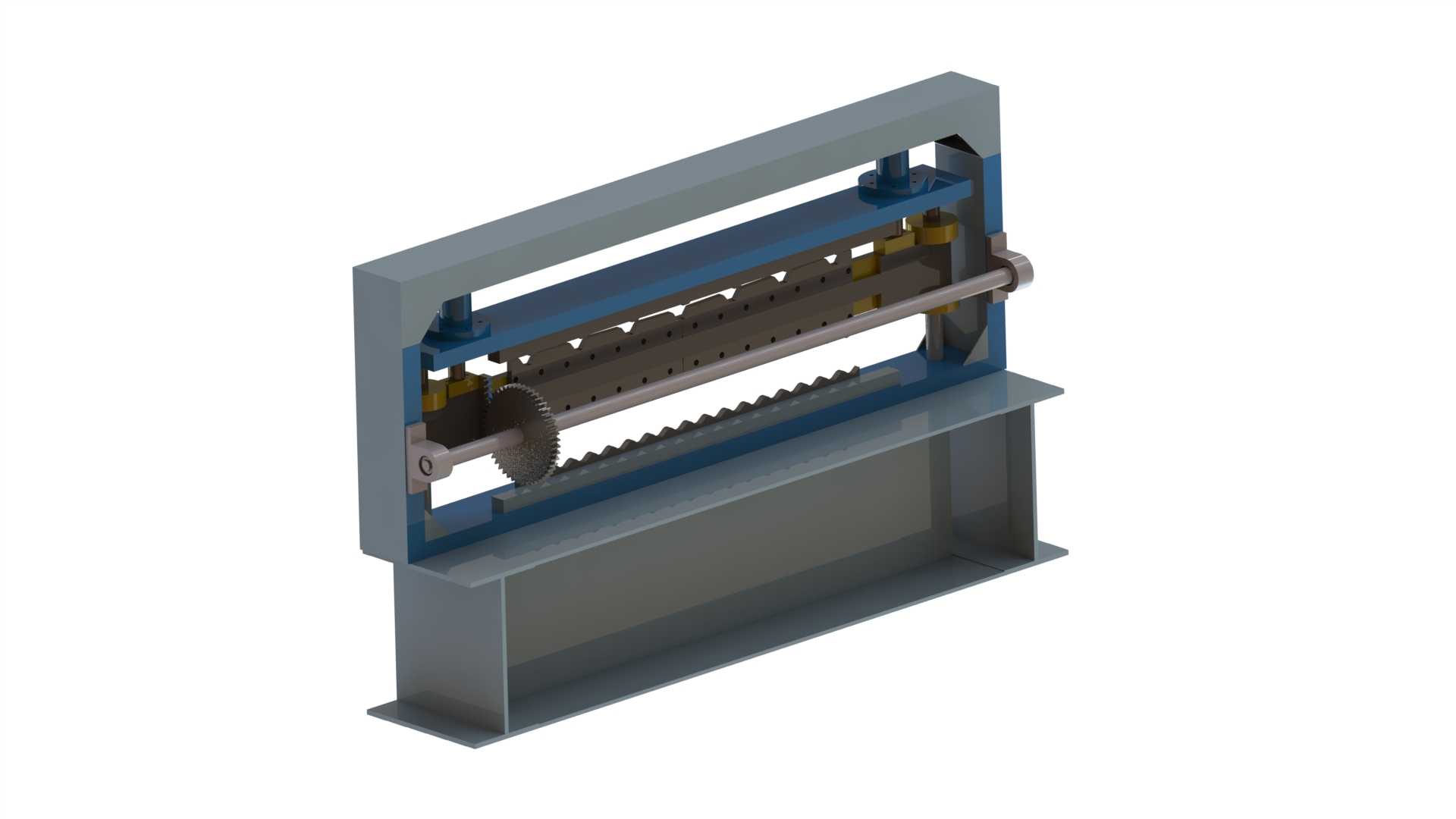

  可根据不同型材的截面形状、齿形参数快速更换对应刀片,无需整体拆卸刀架,大幅缩短产线换型的调试时间。设备中部设置有贯穿式的型材输送通道,通道两侧布置有导向滚轮与压紧机构,在裁切动作触发前,两侧压紧块会先抱紧型材坯料,抵消裁切过程中产生的侧向冲击力,防止型材移位导致的切口位置偏差。两侧的传动丝杠组件用于调整刀架的开合间隙,适配不同厚度规格的型材加工需求,调整时通过手轮驱动丝杠转动,带动两侧的滑座同步移动,保证上下刀组的间隙沿幅宽方向均匀一致。底座采用箱型焊接结构,内部预留有液压站的安装空间,整体通过地脚螺栓固定在车间混凝土地面上,安装时需保证上刀架运动方向与下刀架安装面的垂直度公差不超过0.02mm/100mm,

  输送通道的中心线与前后端送料辊道的中心线同轴度误差控制在0.5mm以内,避免送料过程中出现卡滞、刮伤型材表面的问题。设备的液压管路沿框架内侧的走线槽布置,所有运动副位置都设置有集中润滑点,日常维护时可通过手动注油泵完成各导套、丝杠位置的润滑补给,延长核心运动部件的使用寿命。从结构设计的角度来看,该设备将裁切与成型工序整合在同一工位完成,相比传统的单独切断、后续铣齿成型的加工方案,能减少工件的转序搬运次数,单工位加工效率可提升40%以上,同时液压驱动的方式具备过载保护能力,当遇到坯料硬点、卡料等异常工况时,液压系统可自动溢流泄压,避免刀组、传动部件出现硬性过载损坏。
