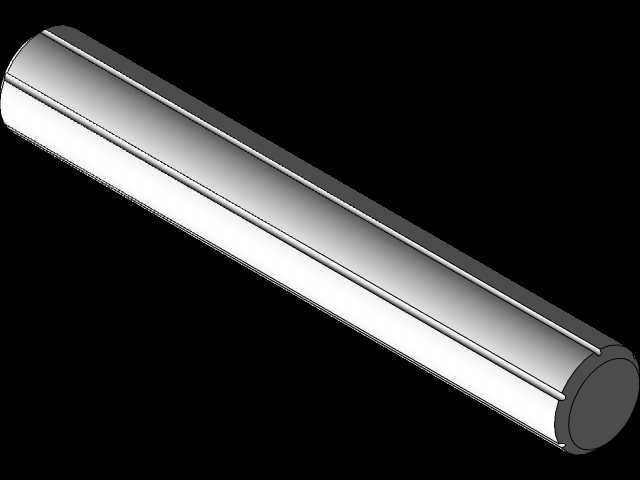

摆式蒸汽动力机组结构三维设计

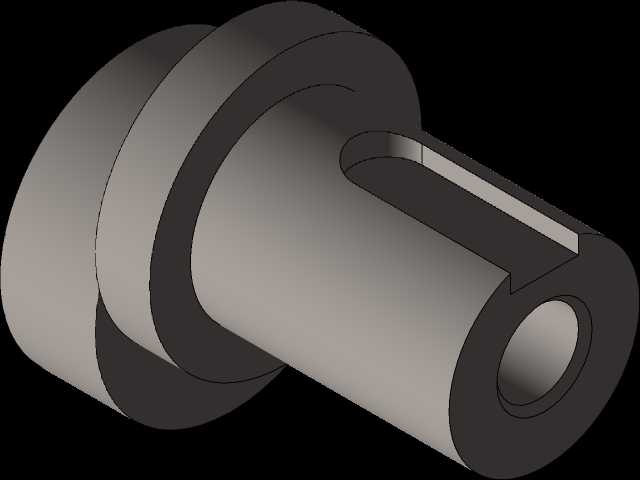

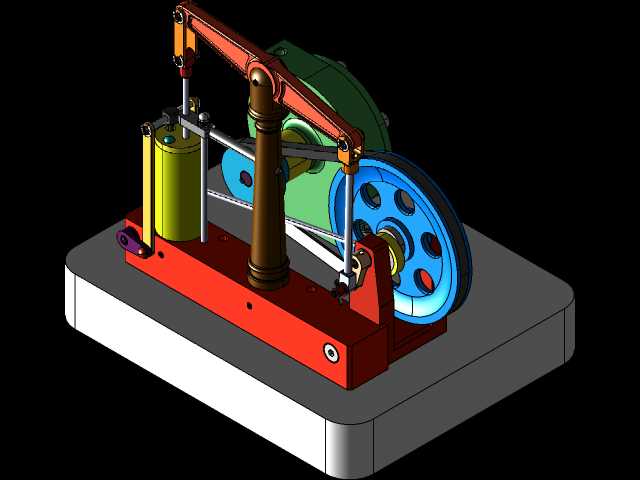

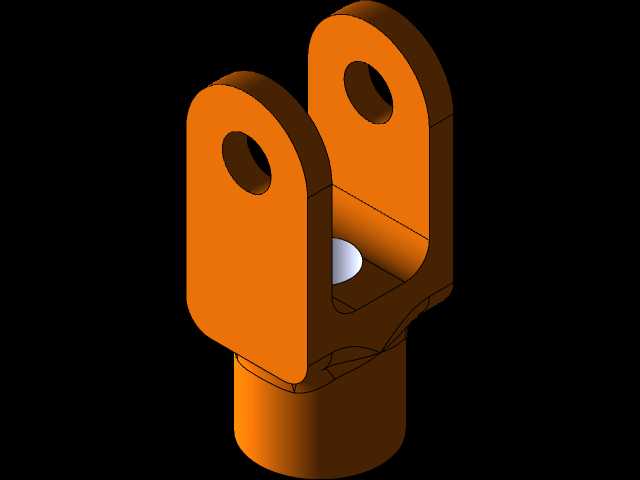

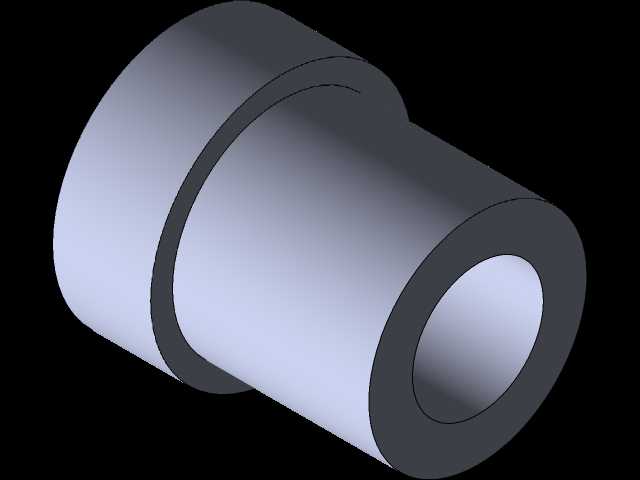

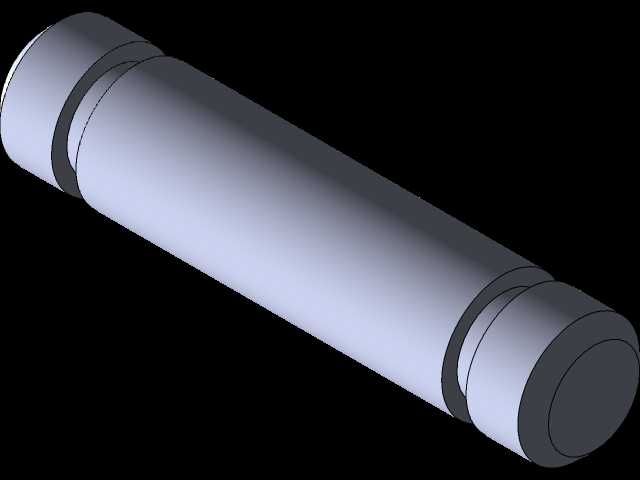

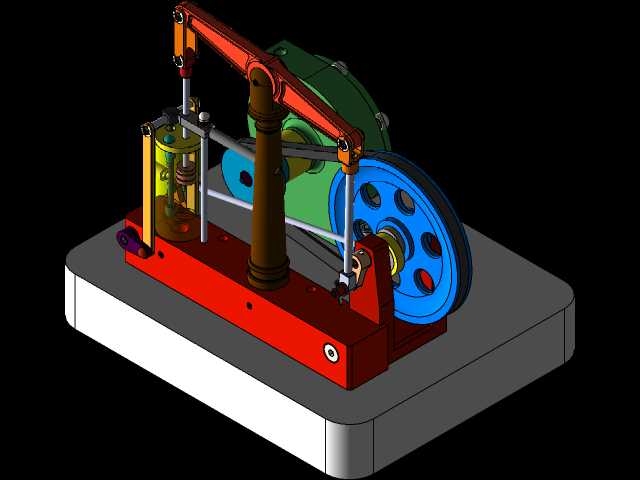

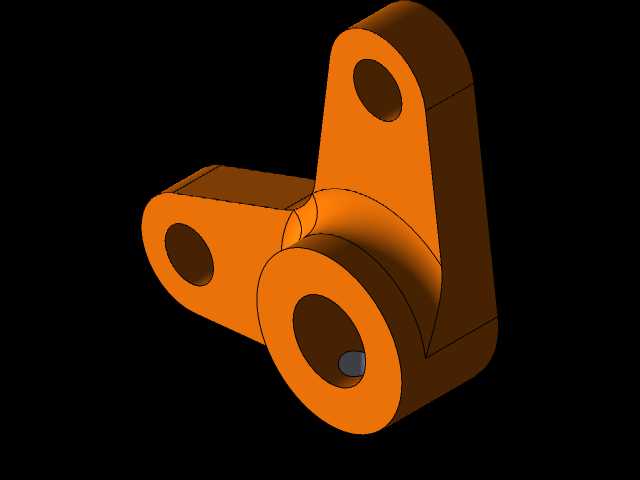

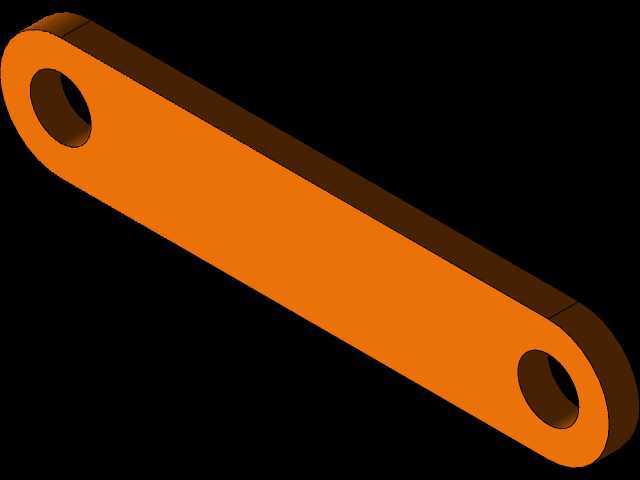

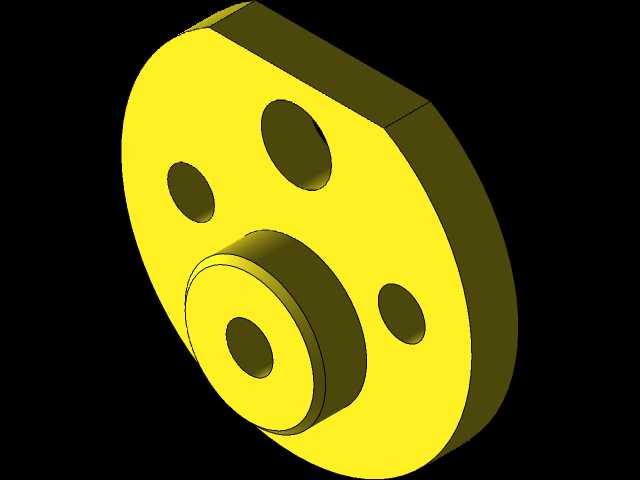

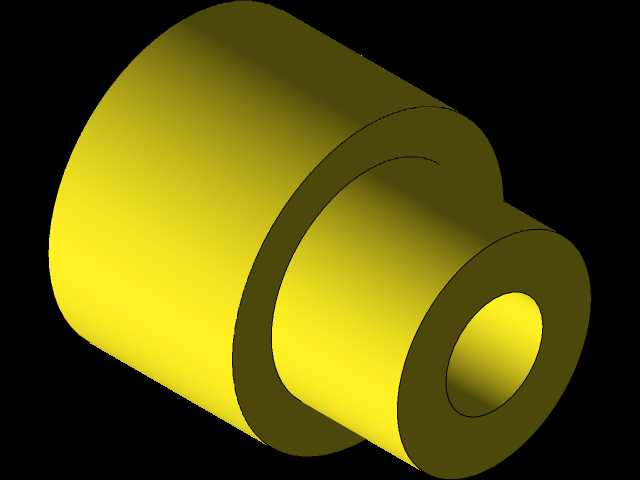

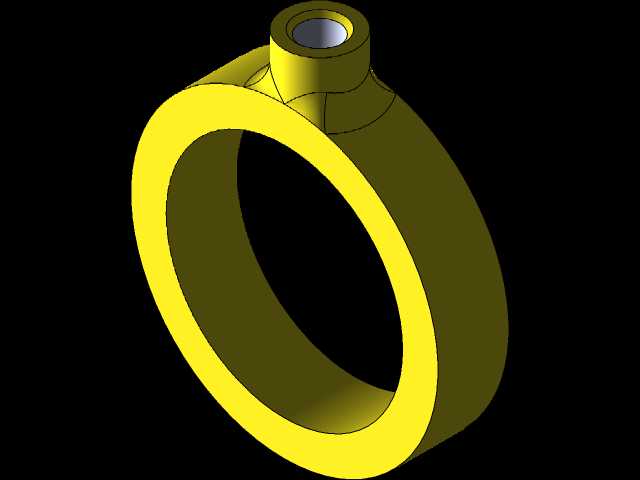

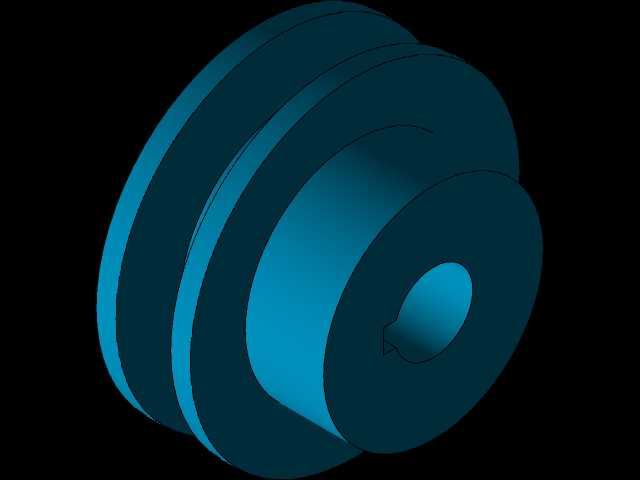

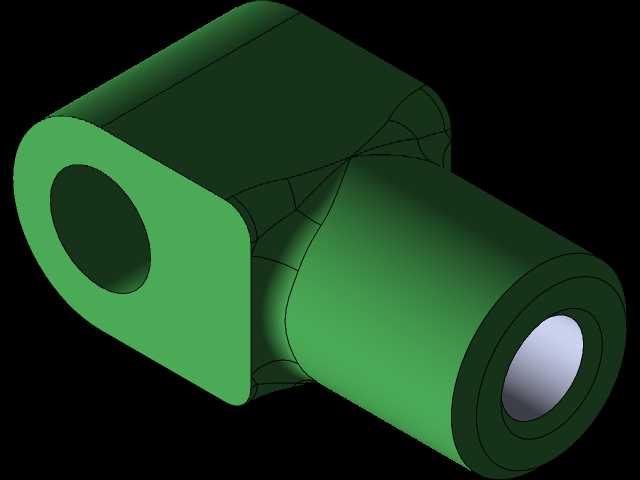

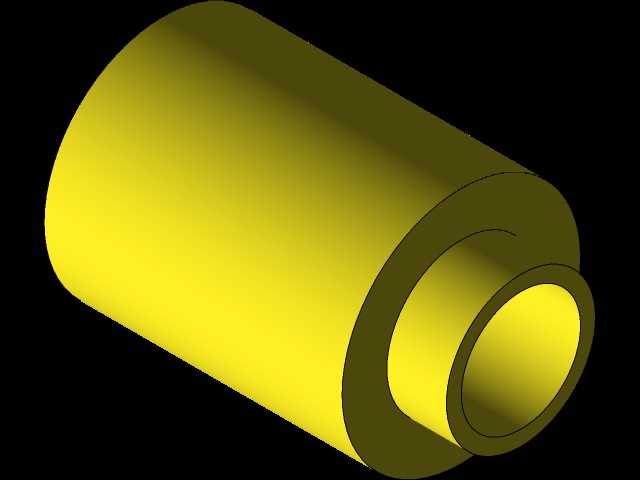

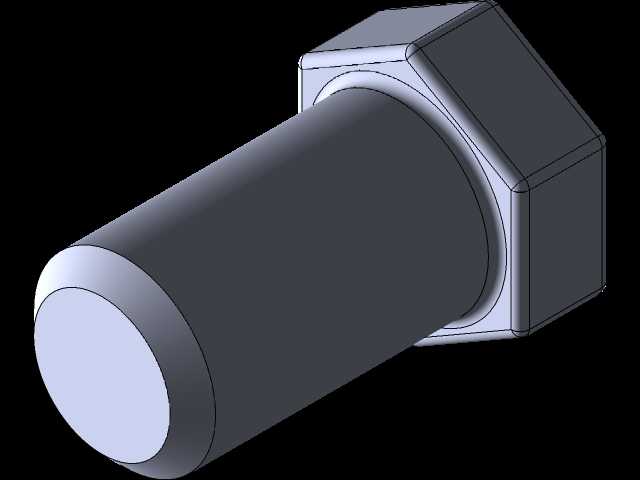

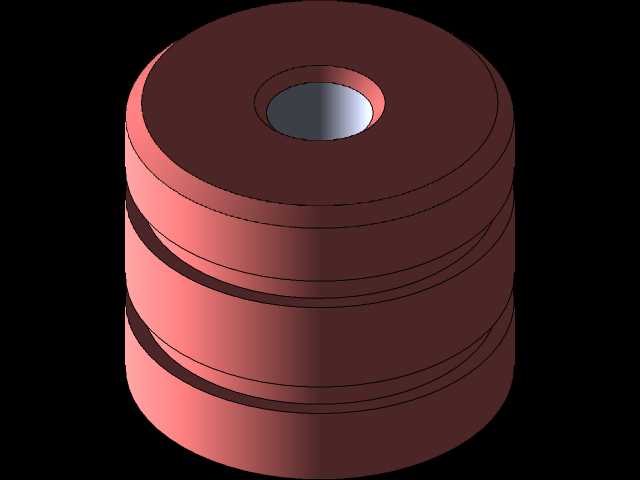

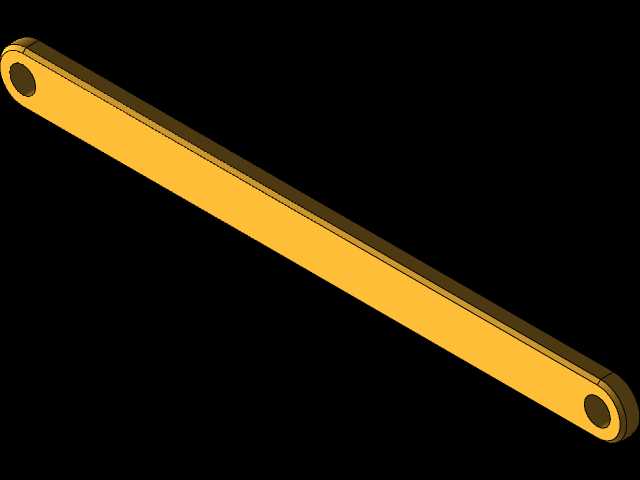

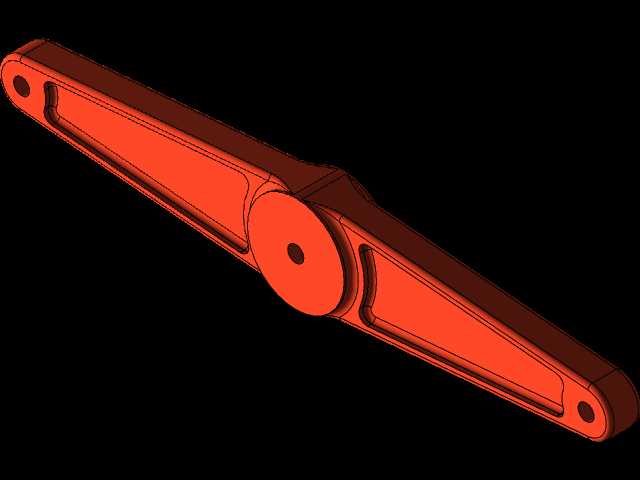

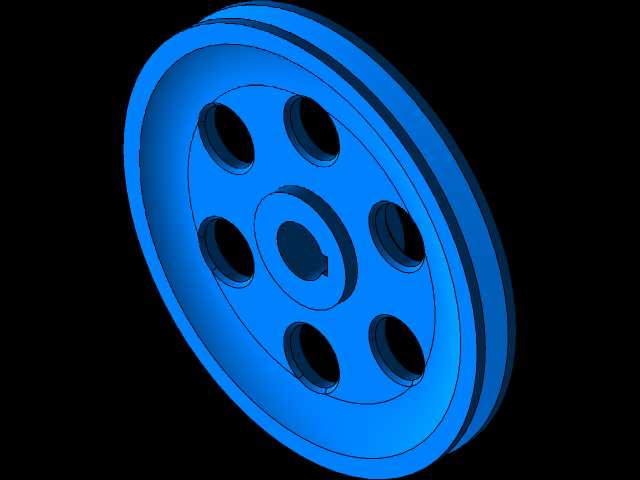

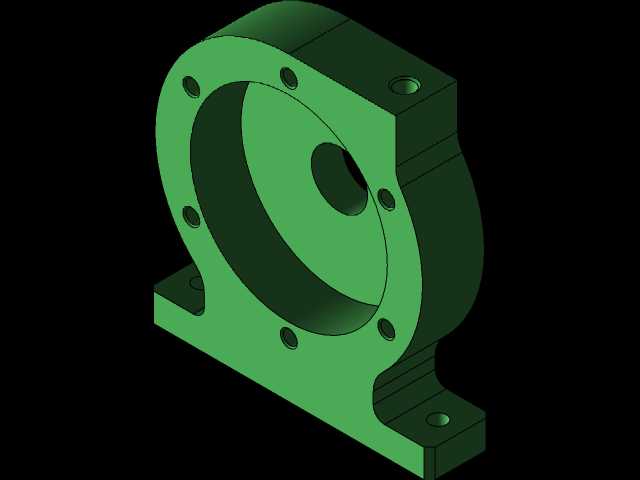

这套摆式蒸汽动力结构，核心面向教学演示、小型动力装置原理验证场景，可直观复现蒸汽热能向旋转机械能的完整转换过程，也可作为复古动力装置复刻、动力传动原理实训的参考结构。整套结构采用台式集成布局，所有功能部件均集成在一体式铸铁材质安装基座上，基座底部预留四个沉头安装孔，可直接固定在实训台架或设备安装面，安装边界控制在紧凑范围内，无需额外搭建支撑框架，适配桌面级演示、小型配套动力安装的空间要求。结构核心的动力转换单元采用立式汽缸布局，配合摆式横梁传动结构，将活塞的直线往复运动通过铰接连杆传递至曲柄轴，相比直立式单缸蒸汽结构，摆梁的杠杆行程放大特性可降低活塞密封件的侧向磨损，延长核心动密封部件的使用寿命。汽缸侧部集成了配气阀组安装位，可适配滑阀式配气结构，精准控制进汽、排汽的时序匹配，保证活塞往复动作的连贯性，避免出现进排汽串腔导致的动力输出中断。传动端配置大直径辐板式飞轮，飞轮轮缘做了加厚配重处理，利用转动惯量储存动能，抵消单缸结构往复运动的死点冲击，保证输出轴转速平稳，飞轮轴端预留了带轮安装位，可直接外接平带传递动力，驱动小型发电机、水泵等附属负载。设计过程中优先考虑了动部件的同轴度控制，摆梁两端的铰接孔、曲柄轴安装位、汽缸中心轴线的位置公差均按IT7级精度设定，避免装配后出现运动卡滞；所有铰接位置均预留了铜套安装槽，可镶嵌自润滑铜套降低转动摩擦阻力，减少日常维护的润滑频次。基座上的立柱支撑结构采用分体式装配设计，摆梁支撑柱、汽缸安装座均可单独拆卸，便于后期更换密封件、调整配气间隙，无需整体拆解设备。整套结构的运动逻辑完全复刻经典往复式蒸汽动力的工作流程，从蒸汽进入汽缸推动活塞，到摆梁摆动带动曲柄旋转，再通过飞轮稳速输出扭矩，每个环节的结构连接都做了可视化处理，可直接用于运动仿真分析，验证不同进汽压力下的输出转速、扭矩特性，也能为小型蒸汽动力装置的改装、优化提供结构参考。
