蝎式造型管架越野卡丁车底盘结构

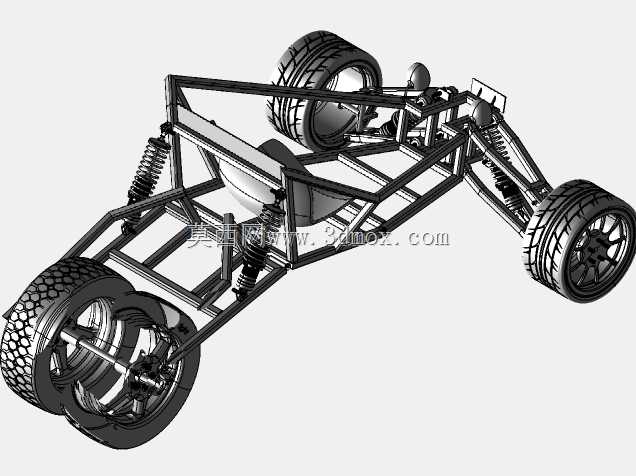

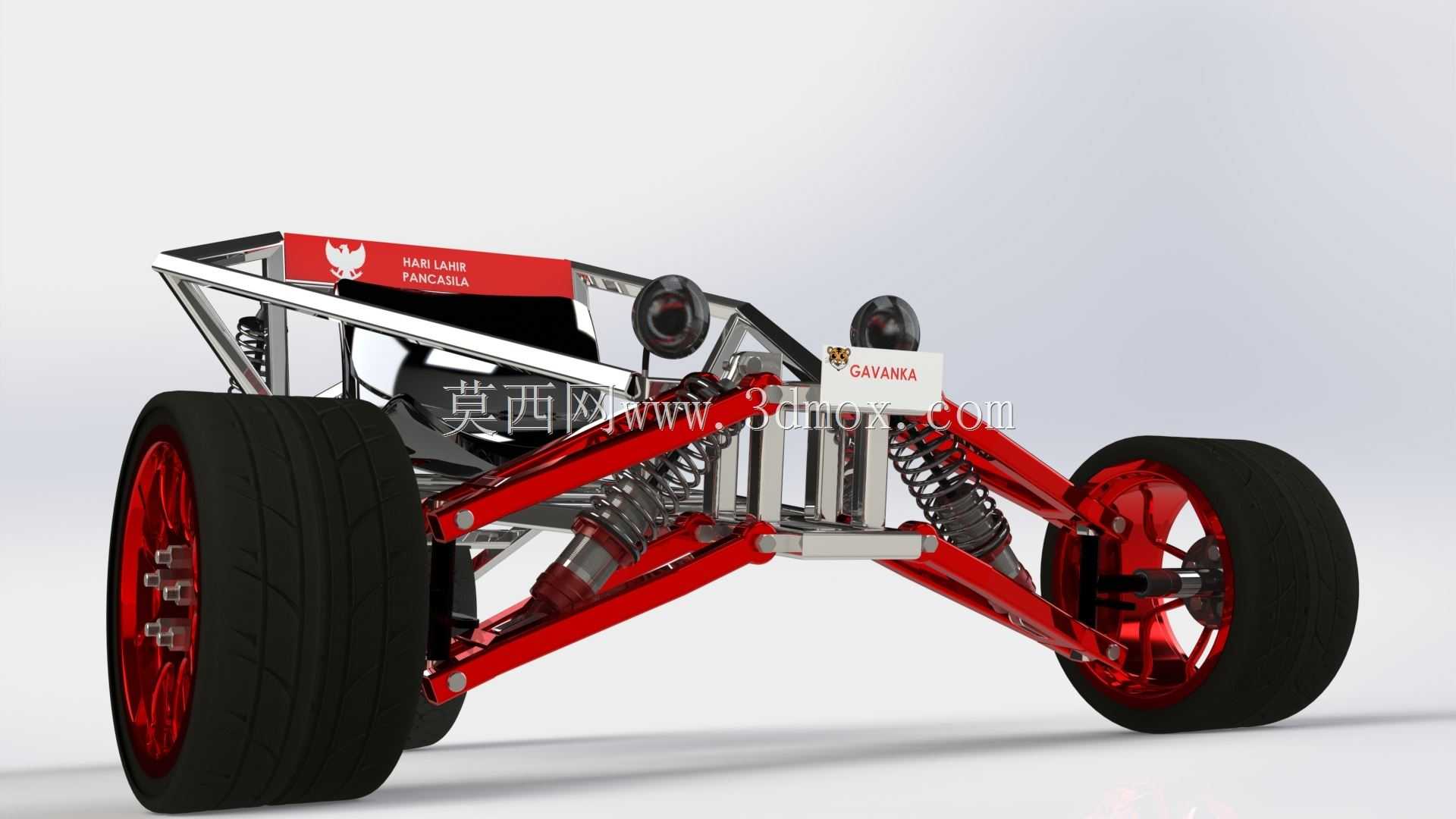

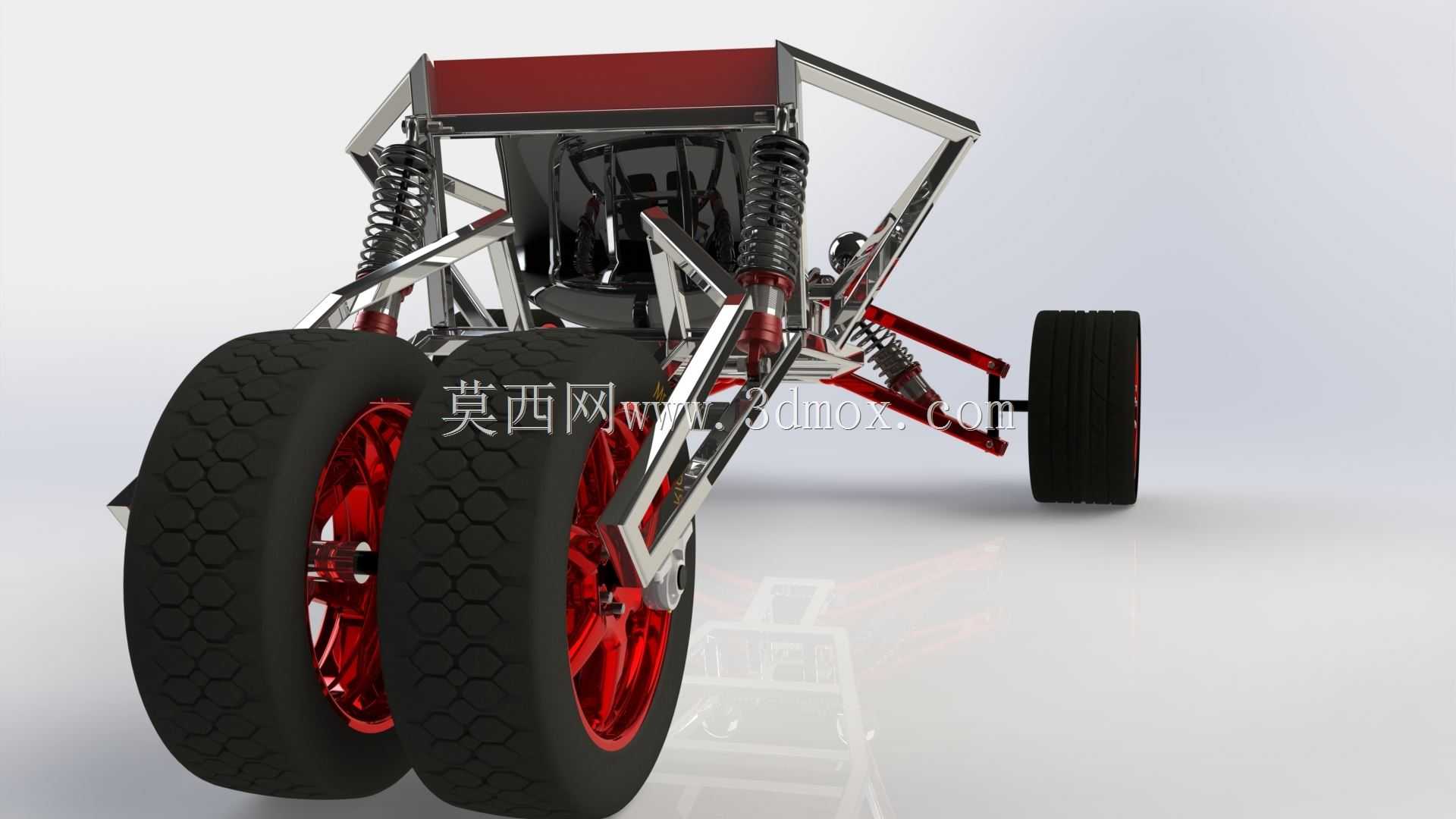

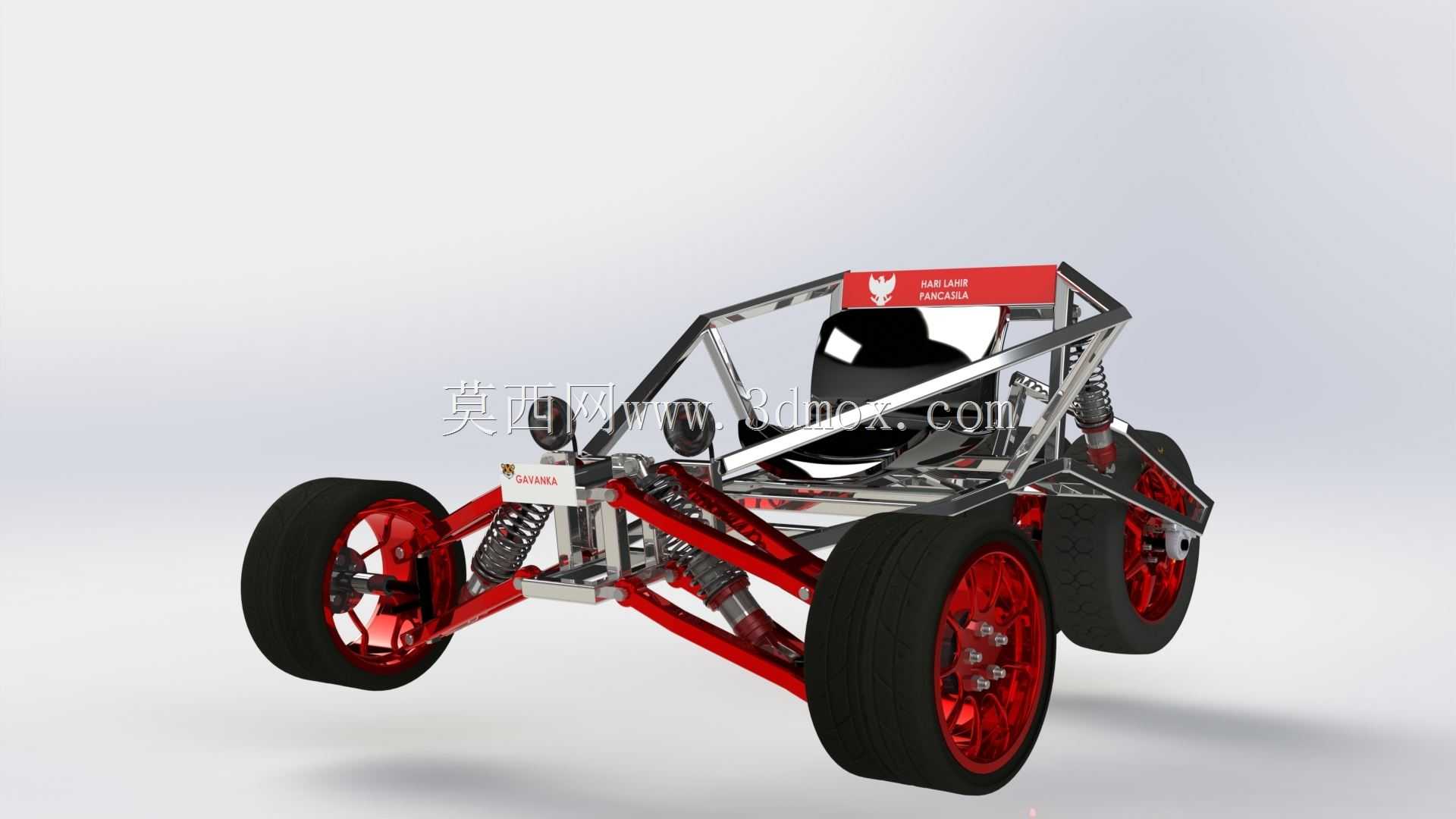

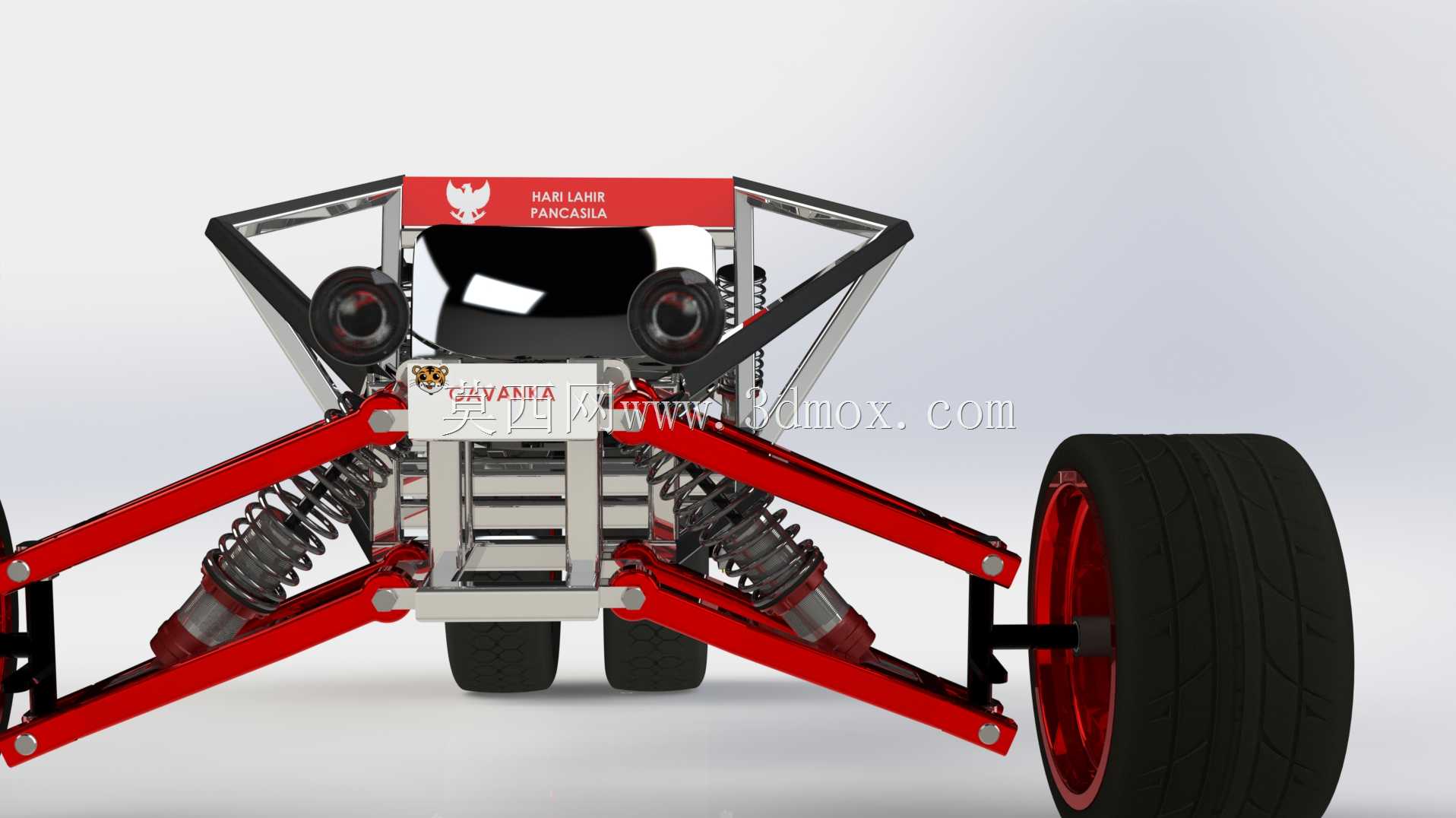

这款蝎式造型的越野卡丁车底盘，主要面向非铺装路面休闲越野、户外场地竞技、特种短途通行场景设计，可适配林间穿越、沙地冲坡、场地趣味赛事等多种使用环境，能够在坑洼、碎石、起伏落差较大的复杂路面上稳定行驶，为驾乘者提供足够的路面通过性与结构防护能力。底盘整体采用外露管架式承载结构，这种结构的优势在于自重更轻、结构强度冗余充足，同时便于后期维护改装，外露的管件可以快速排查结构形变、连接松动等问题，也方便根据使用需求加装防护杠、置物架、额外照明等附属配件。底盘前部采用大行程双叉臂式独立悬架结构，搭配长行程螺旋弹簧与筒式减震器，单侧悬架的跳动行程可以充分吸收大落差路面带来的冲击，避免车轮在起伏路面上离地失去抓地力，同时悬架摆臂采用高强度管材焊接成型，连接点位做了加厚衬套设计，能够承受越野过程中频繁的侧向冲击与纵向载荷。行走部分前轮采用大尺寸宽幅橡胶轮胎，轮毂为强化结构设计，宽胎面可以在松软沙地、泥地获得更大的接地面积，降低接地压强，减少陷车概率，轮胎的胎纹深度与胎壁强度都针对非铺装路面做了适配，能够抵御碎石刮擦带来的胎壁损伤。前部预留了前照灯的安装位置，能够满足夜间户外行驶的照明需求，车头的蝎式造型结构不仅具备视觉辨识度，同时也作为前部防护结构的一部分，在发生正面碰撞、剐蹭时可以率先吸收冲击能量，保护核心的车架与转向结构。设计过程中充分考虑了安装边界的适配性，底盘中部的预留空间可以适配常规的小型内燃动力单元或者电动动力总成，转向机构的安装点位、制动系统的走线路径都做了预留规划，不需要对主车架进行二次切割焊接就可以完成动力、转向、制动系统的装配。车架的管架连接点位全部采用满焊工艺设计，关键受力位置加装了三角形加强筋结构，避免长期越野颠簸过程中出现焊缝开裂、结构变形的问题，悬架与车架的连接销轴采用可拆卸设计，方便后期更换磨损的衬套与减震部件，降低日常维护的成本与难度。整体底盘的轮距、轴距参数都针对低速越野场景做了优化，较宽的轮距可以提升车辆侧倾稳定性，在斜坡行驶、高速过弯时降低侧翻风险，合理的轴距设置既保证了足够的接近角与离去角，提升通过障碍的能力，也避免轴距过长导致的底盘托底问题。
