定柱式悬臂起重吊运拖车结构设计

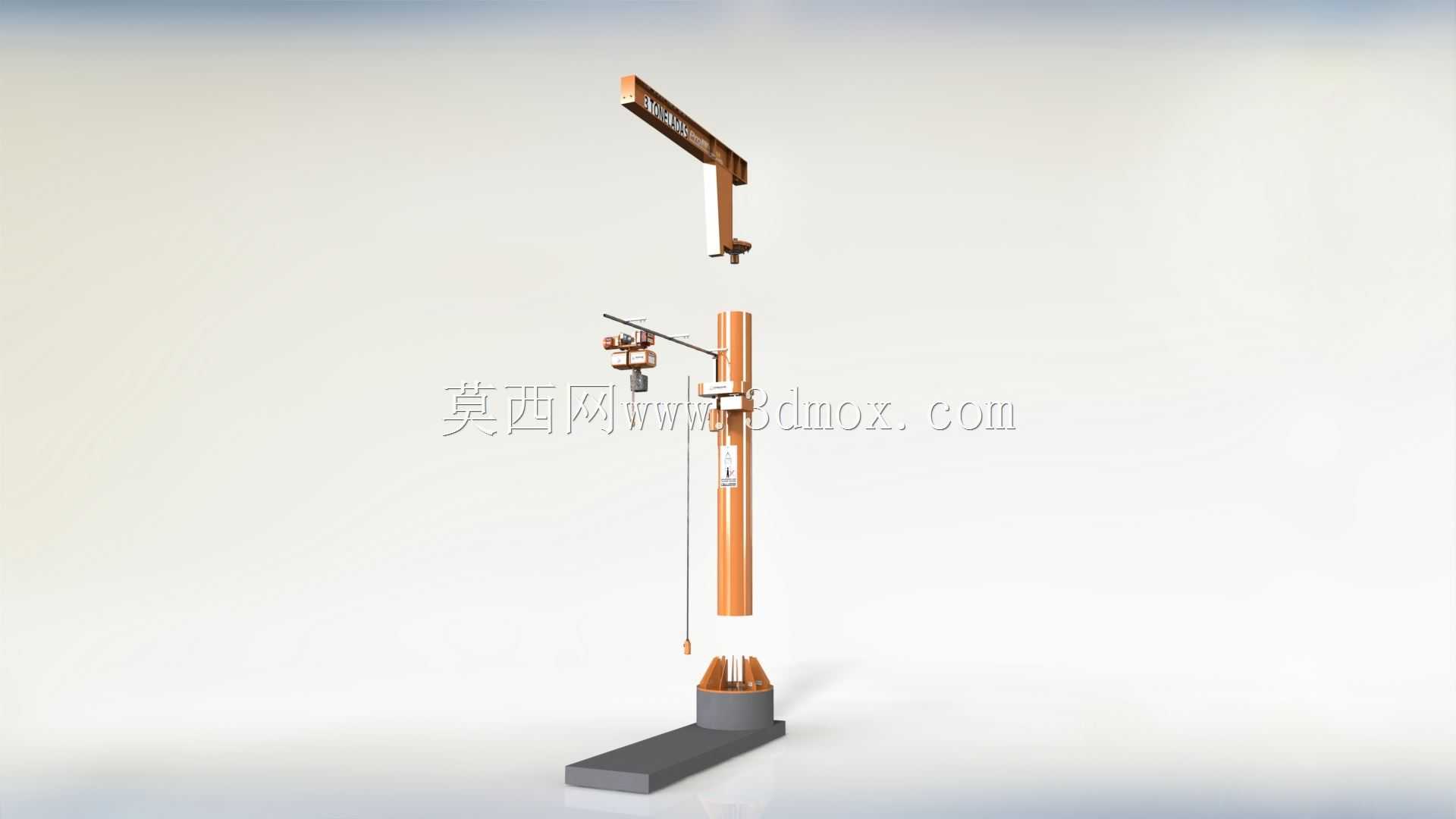

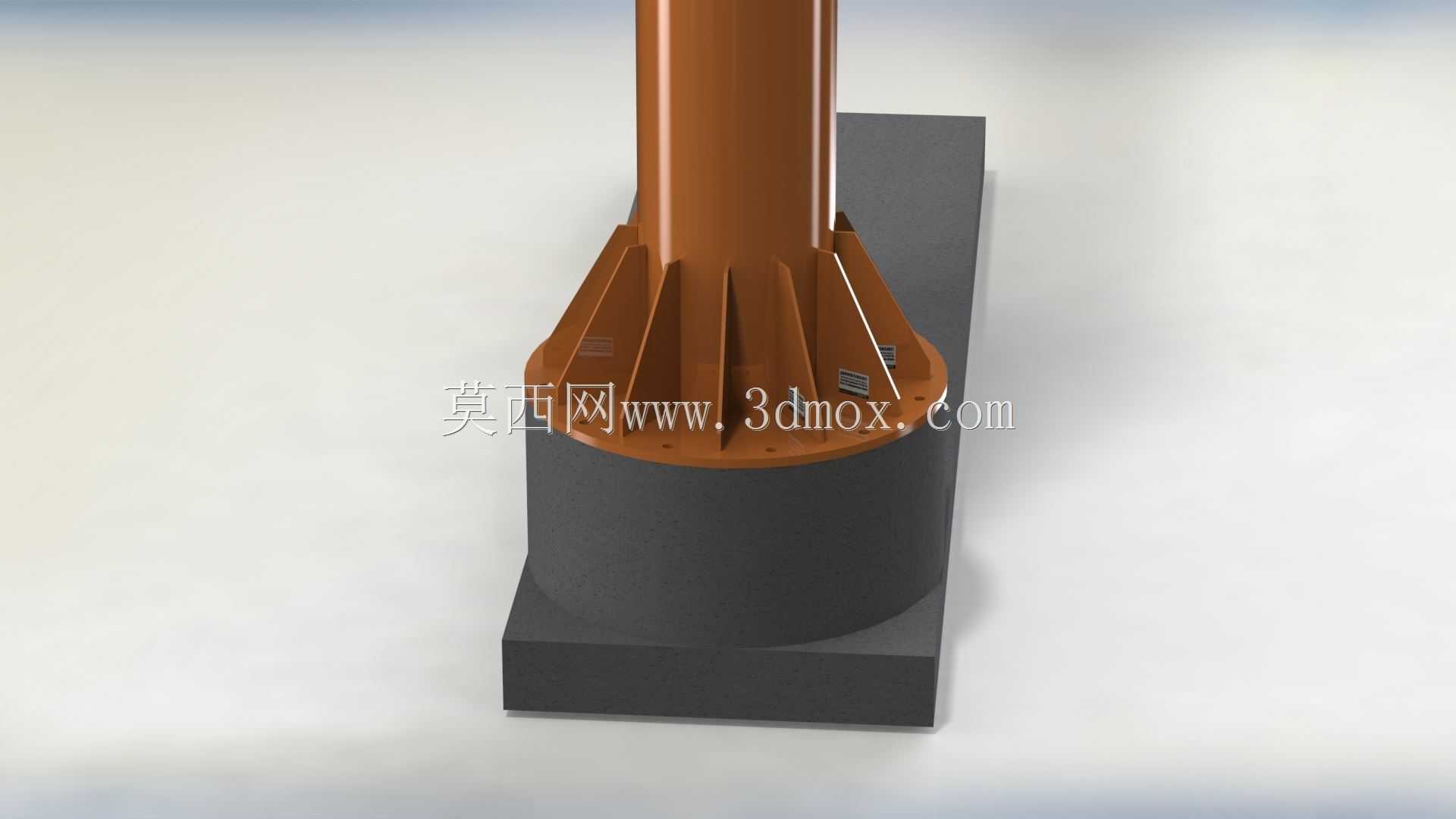

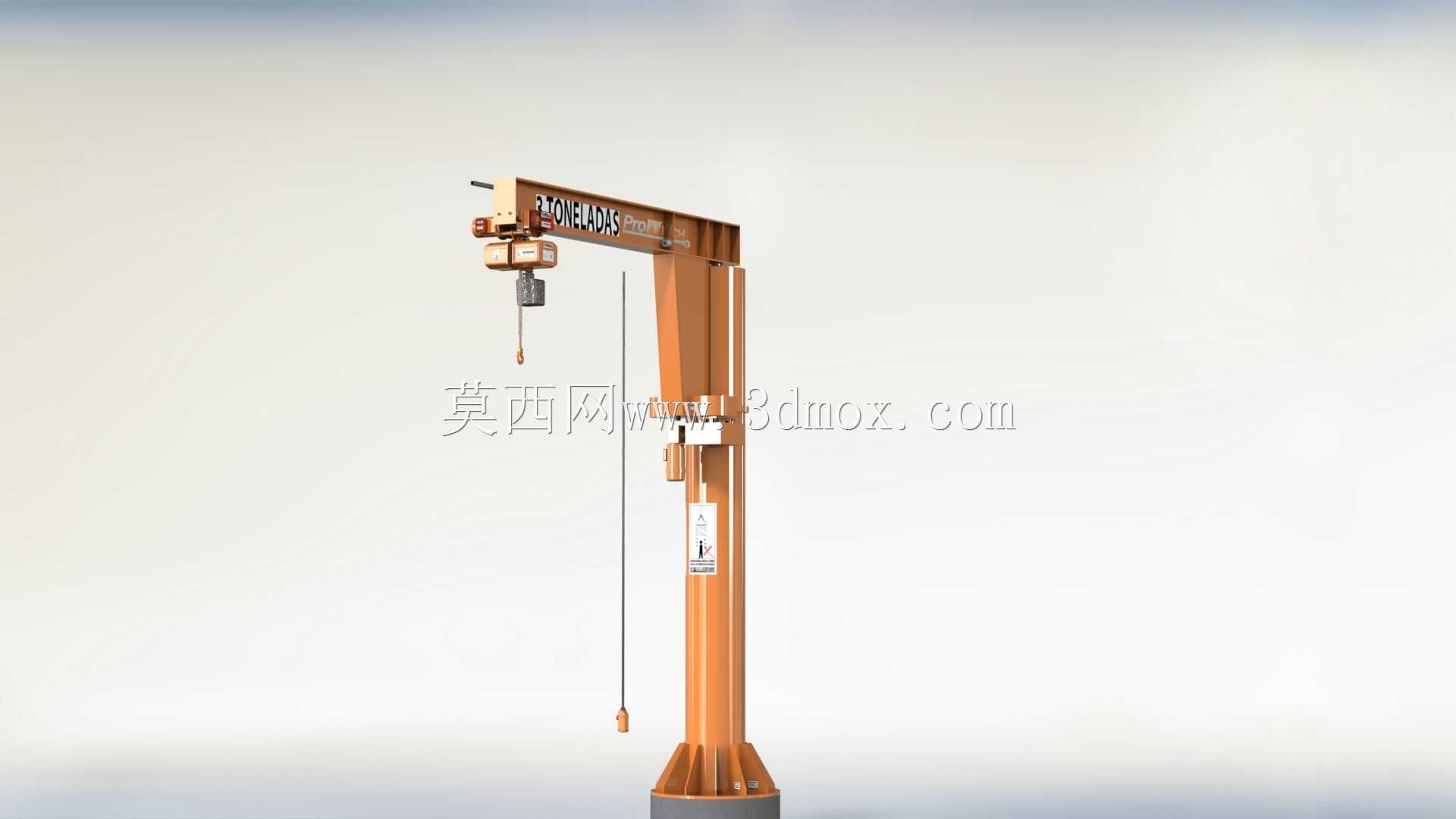

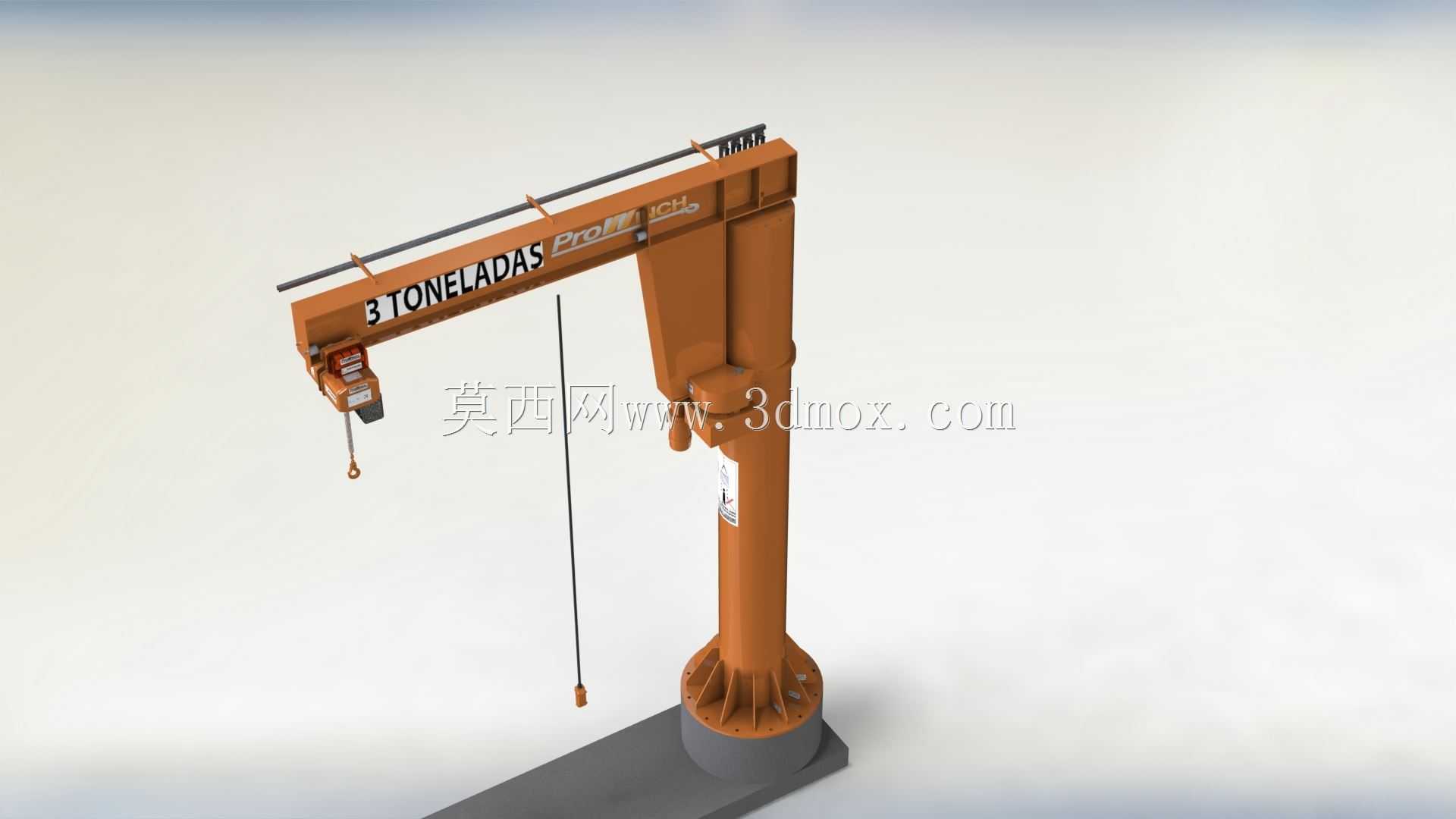

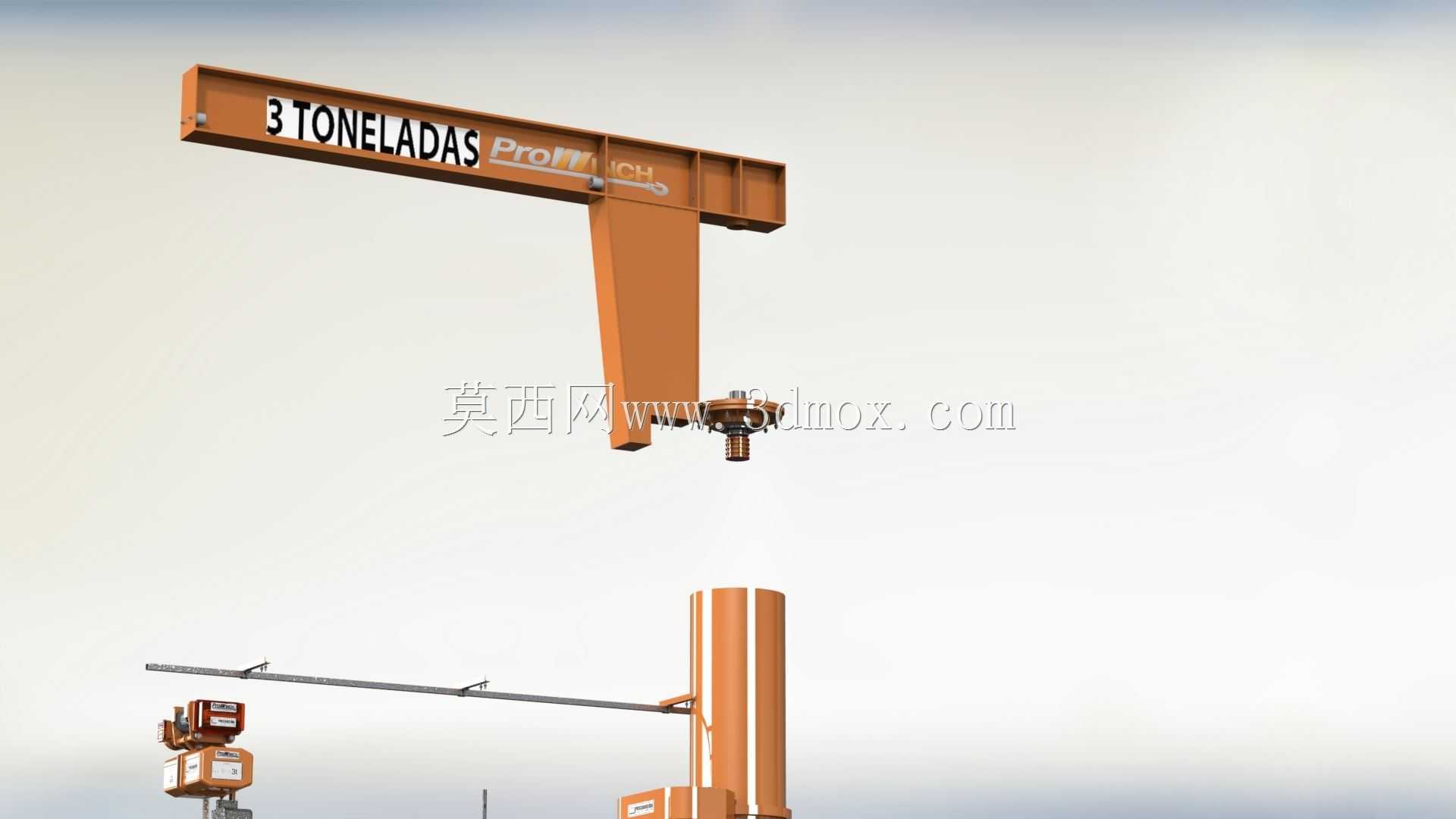

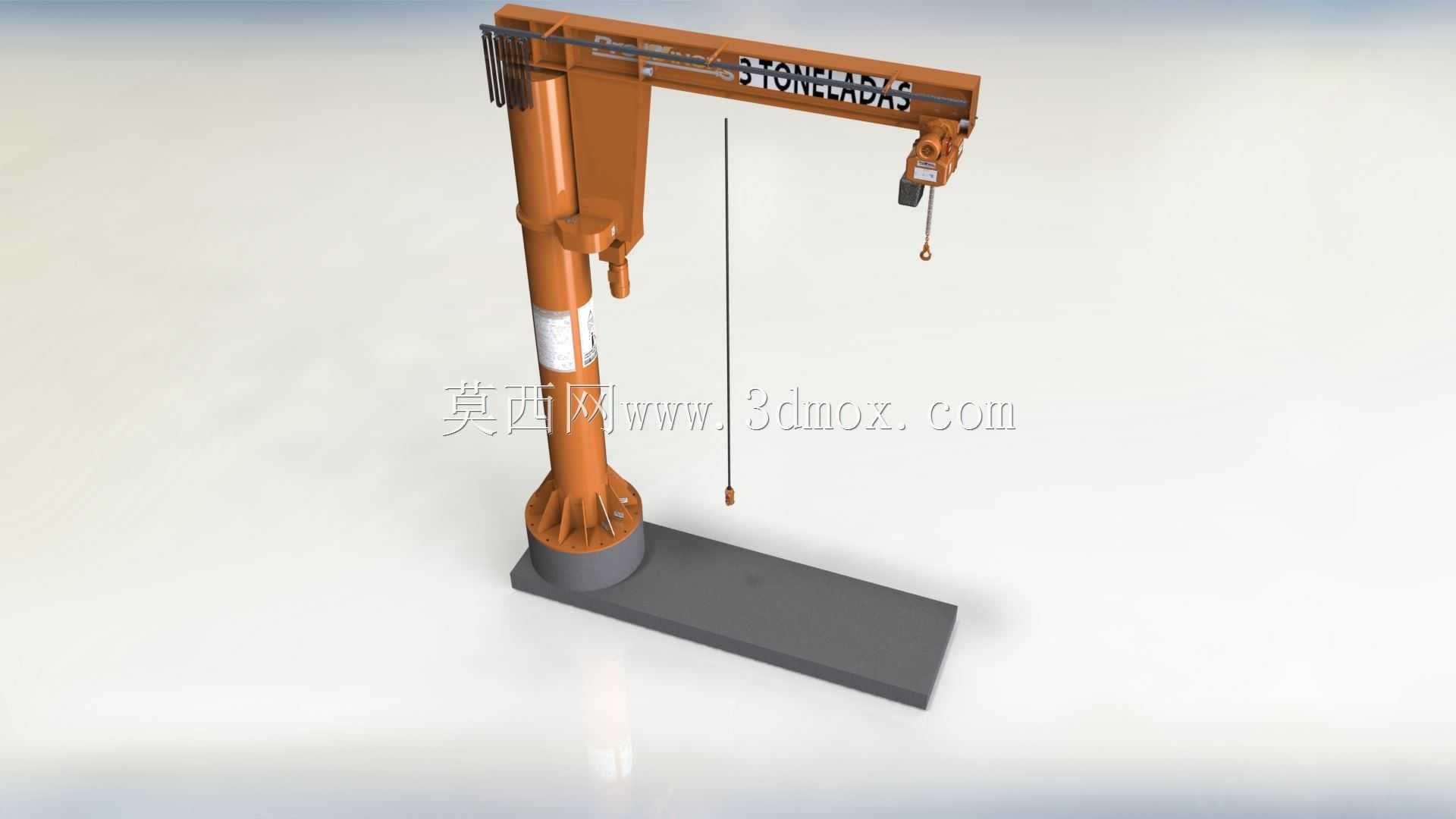

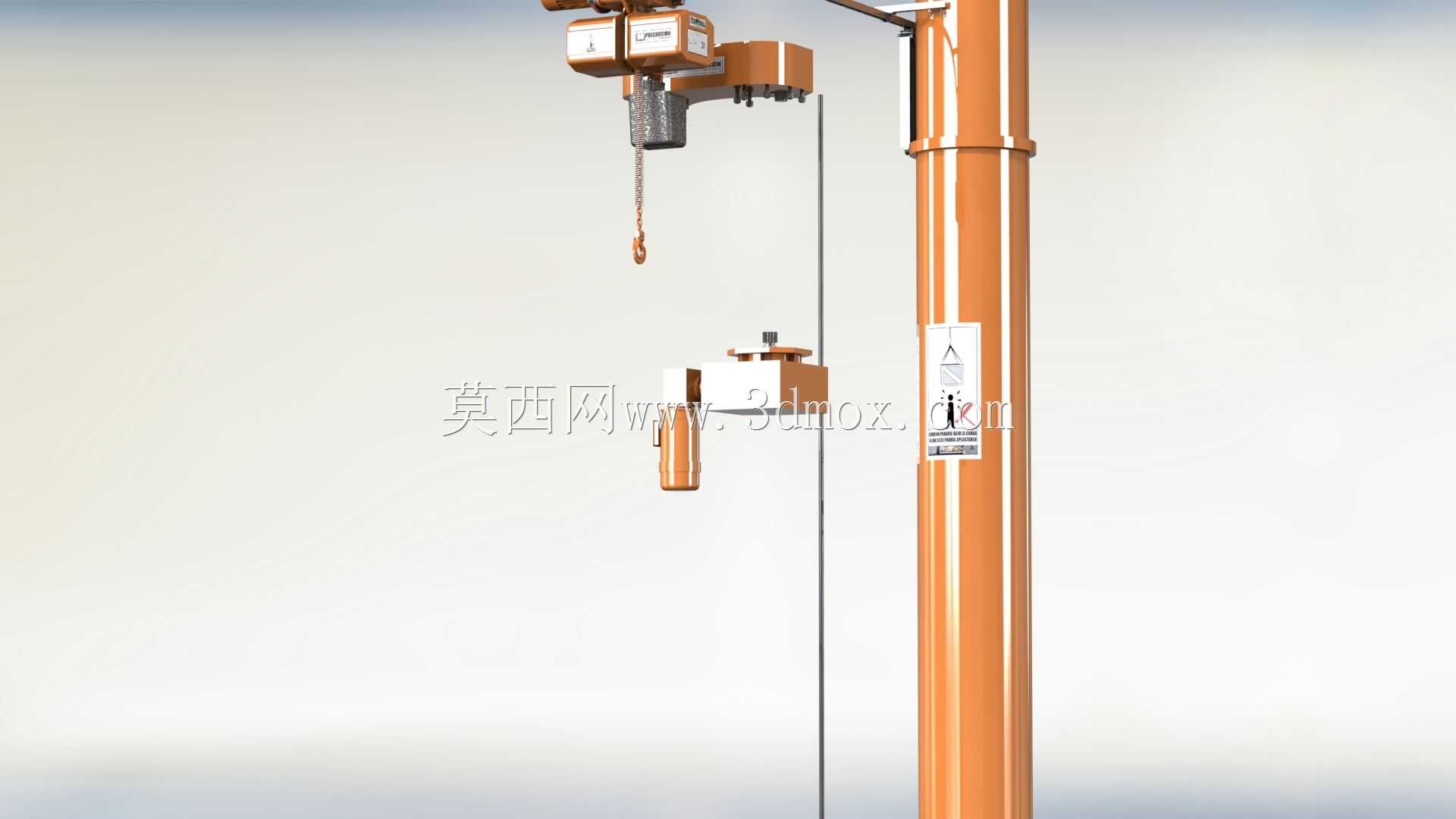

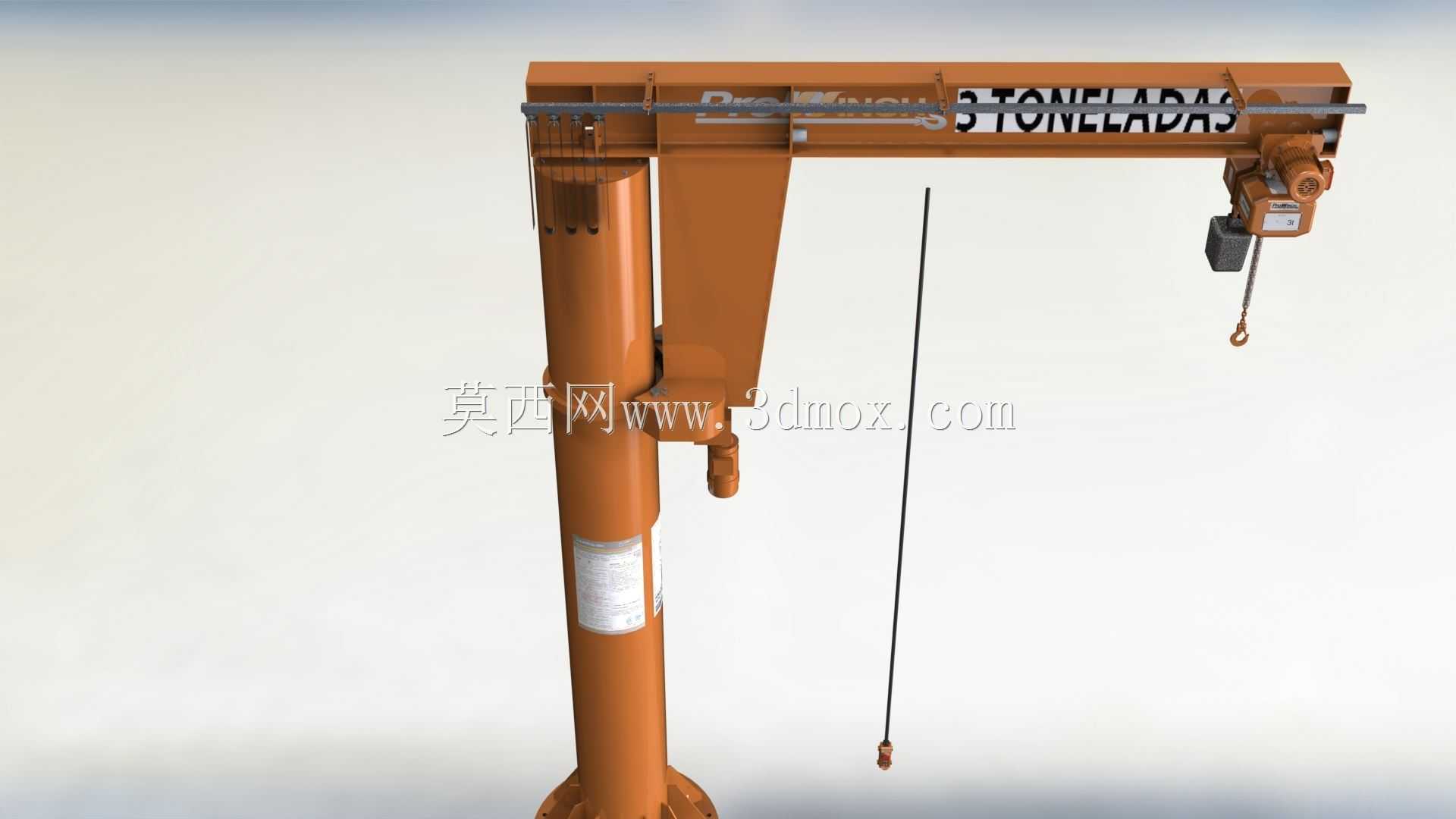

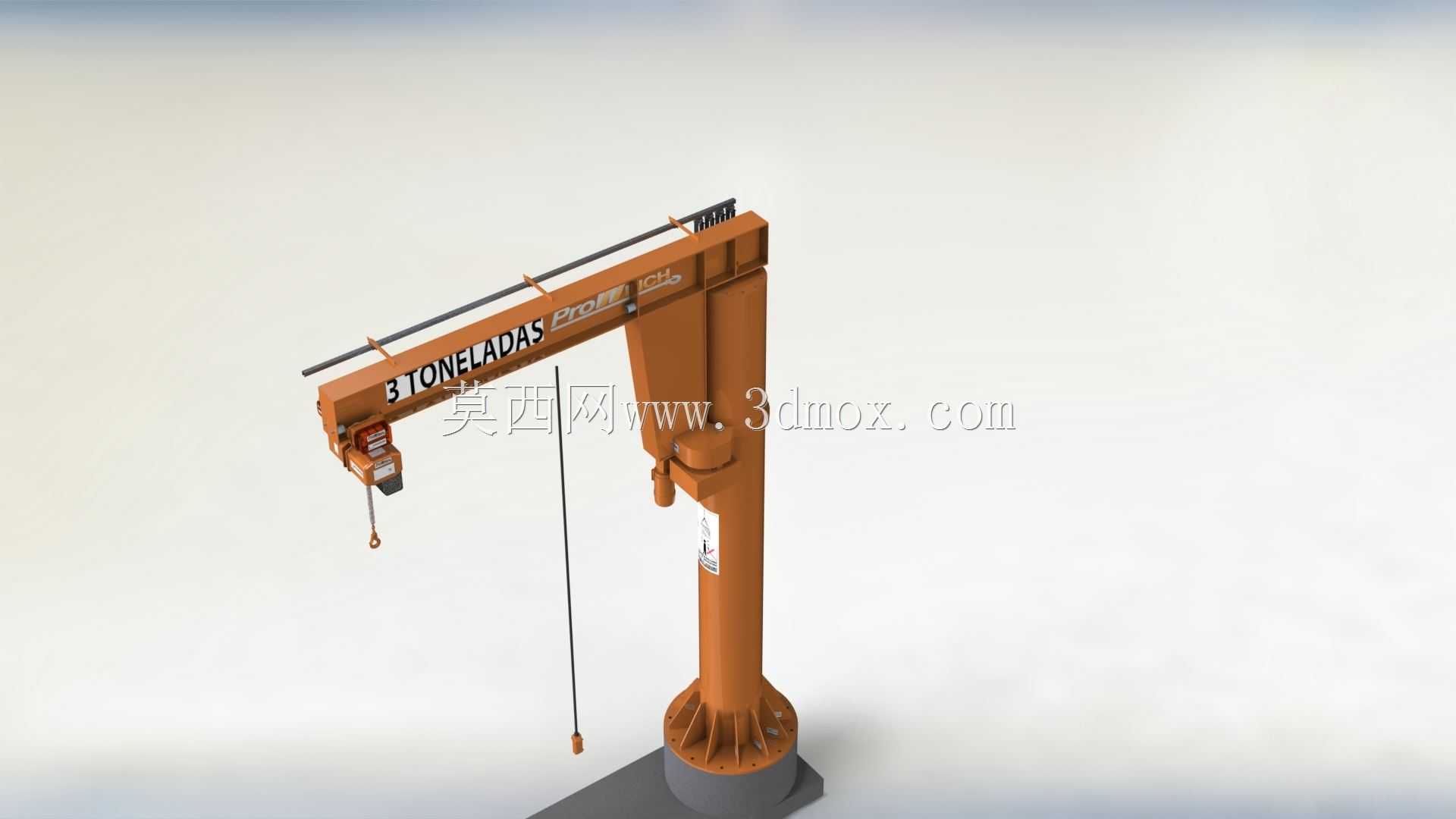

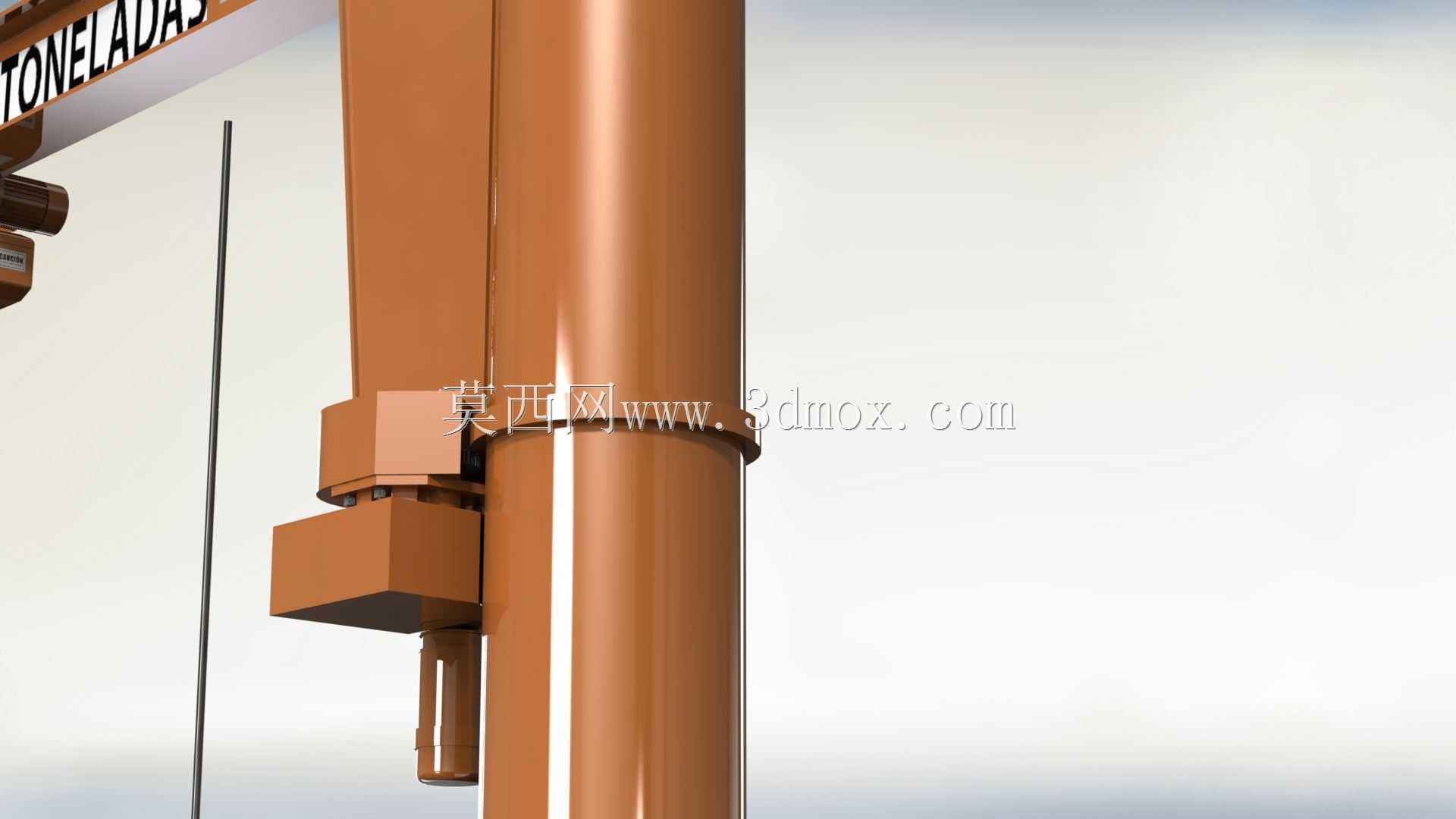

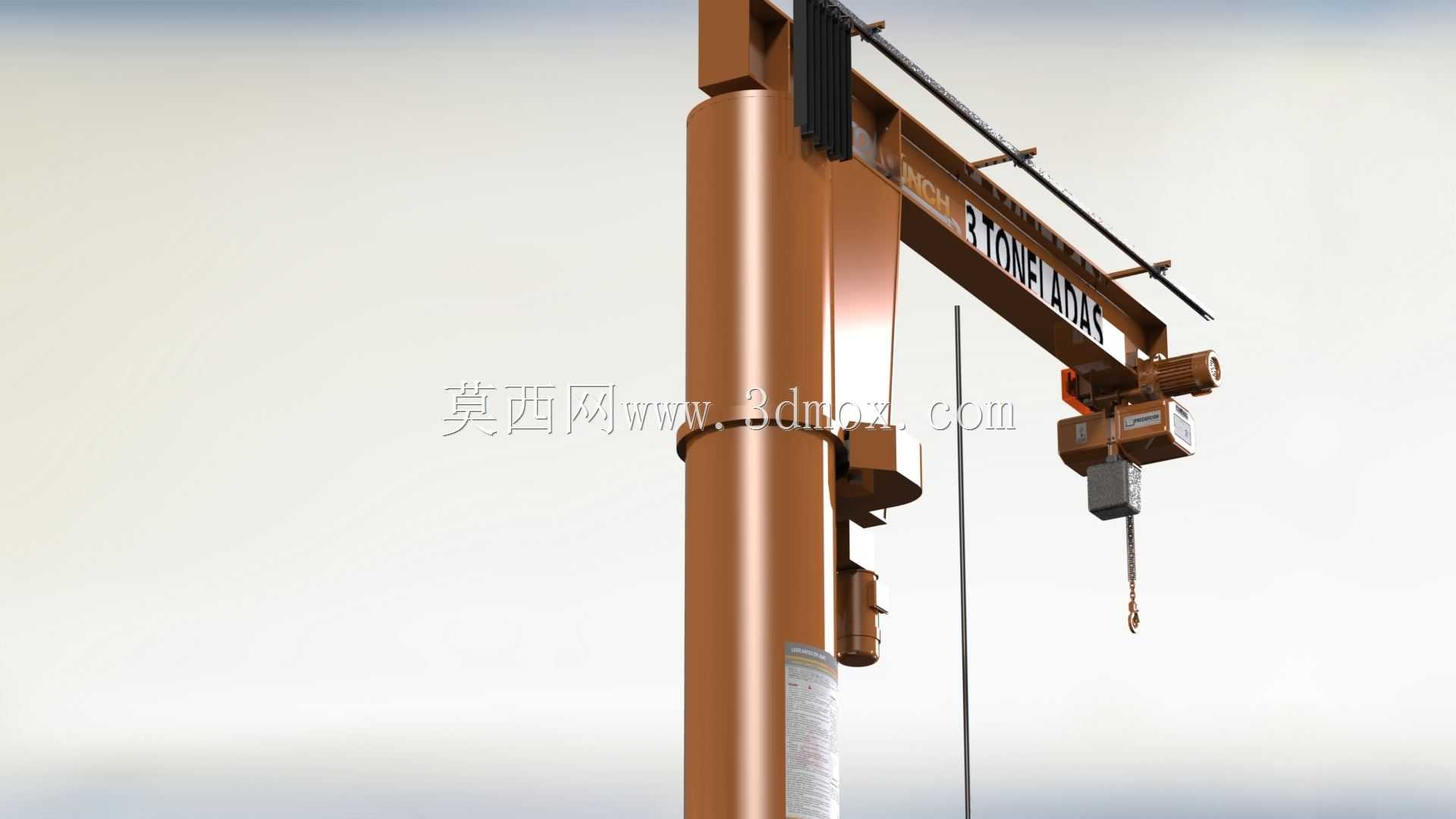

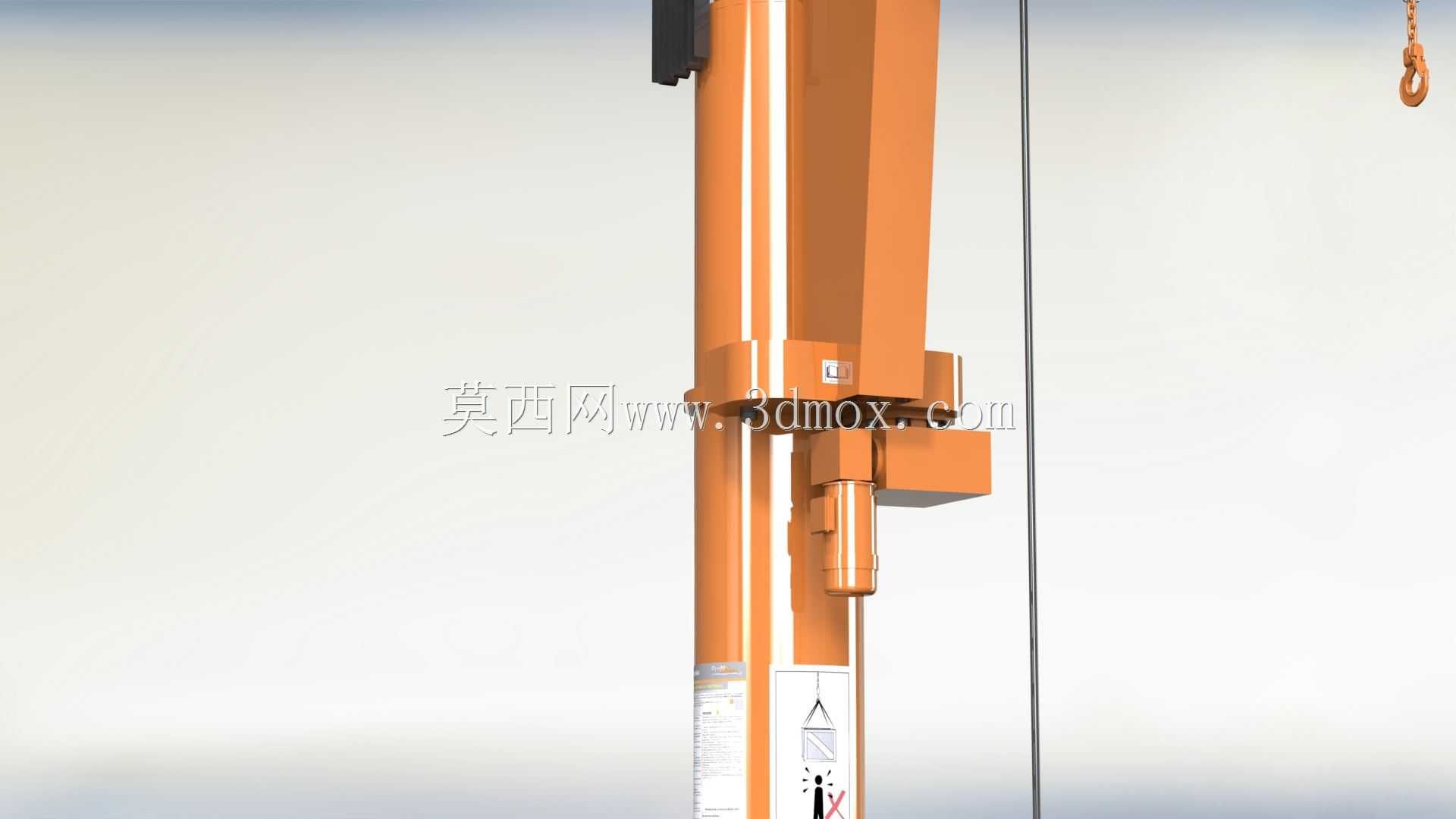

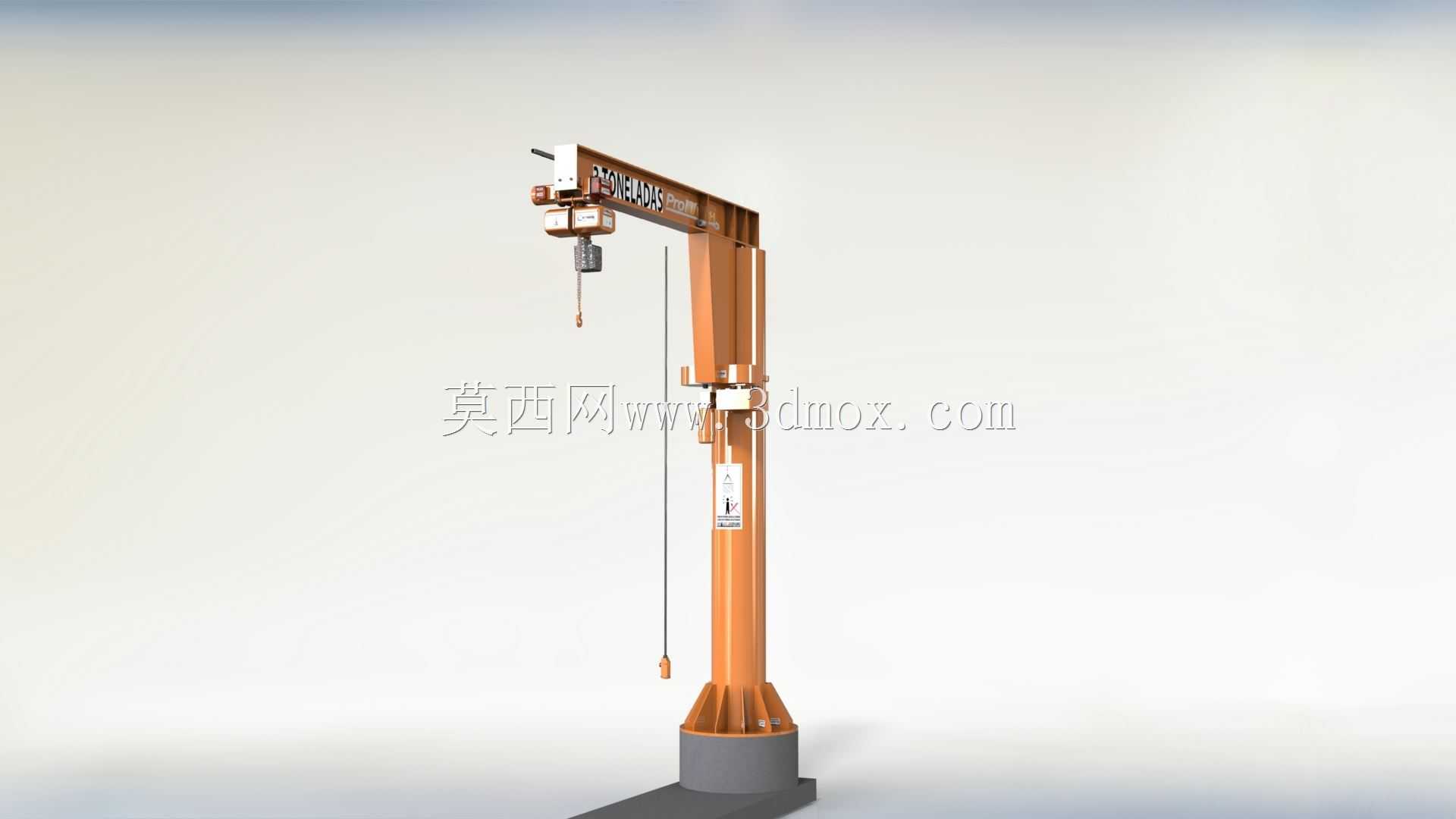

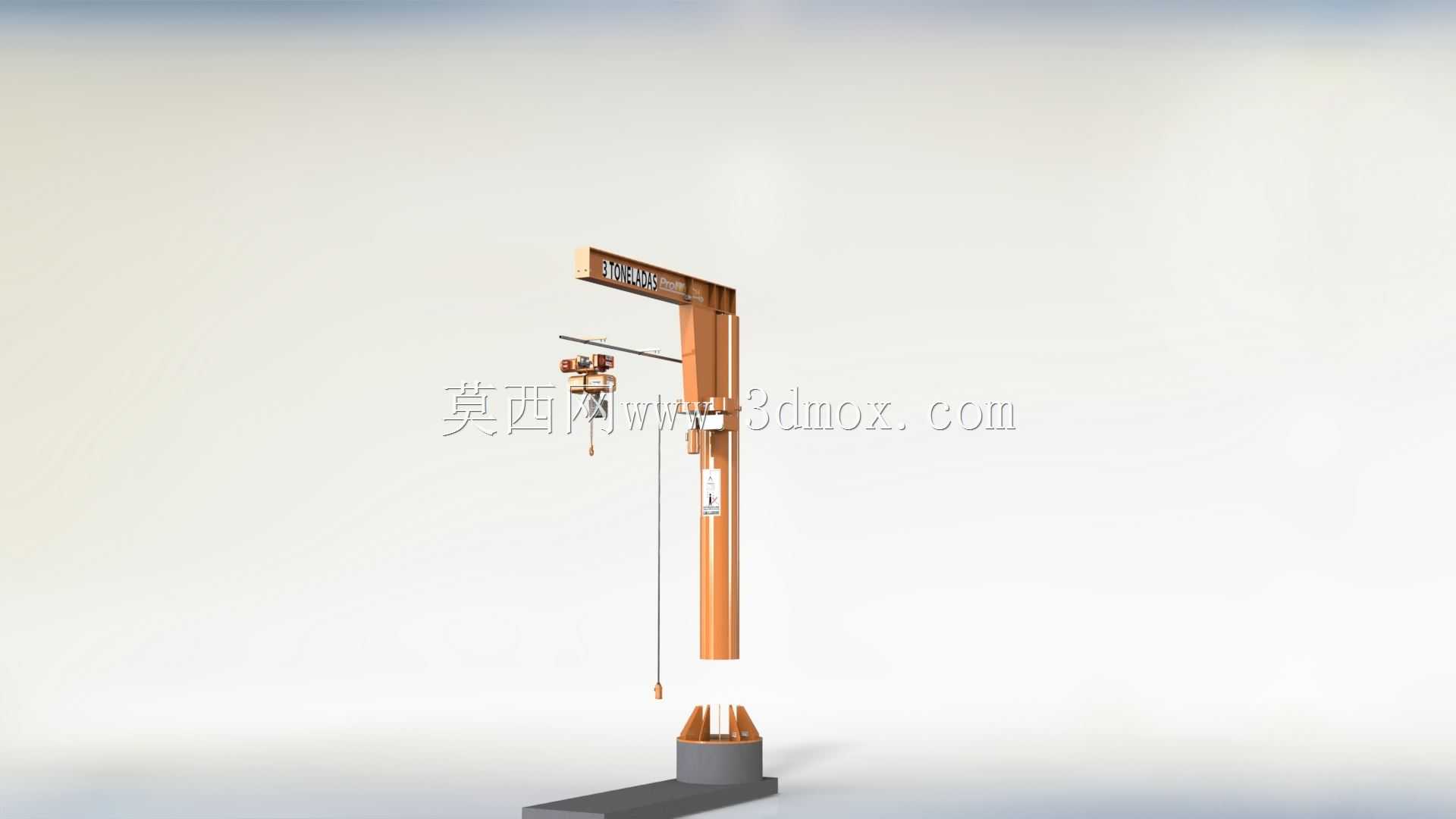

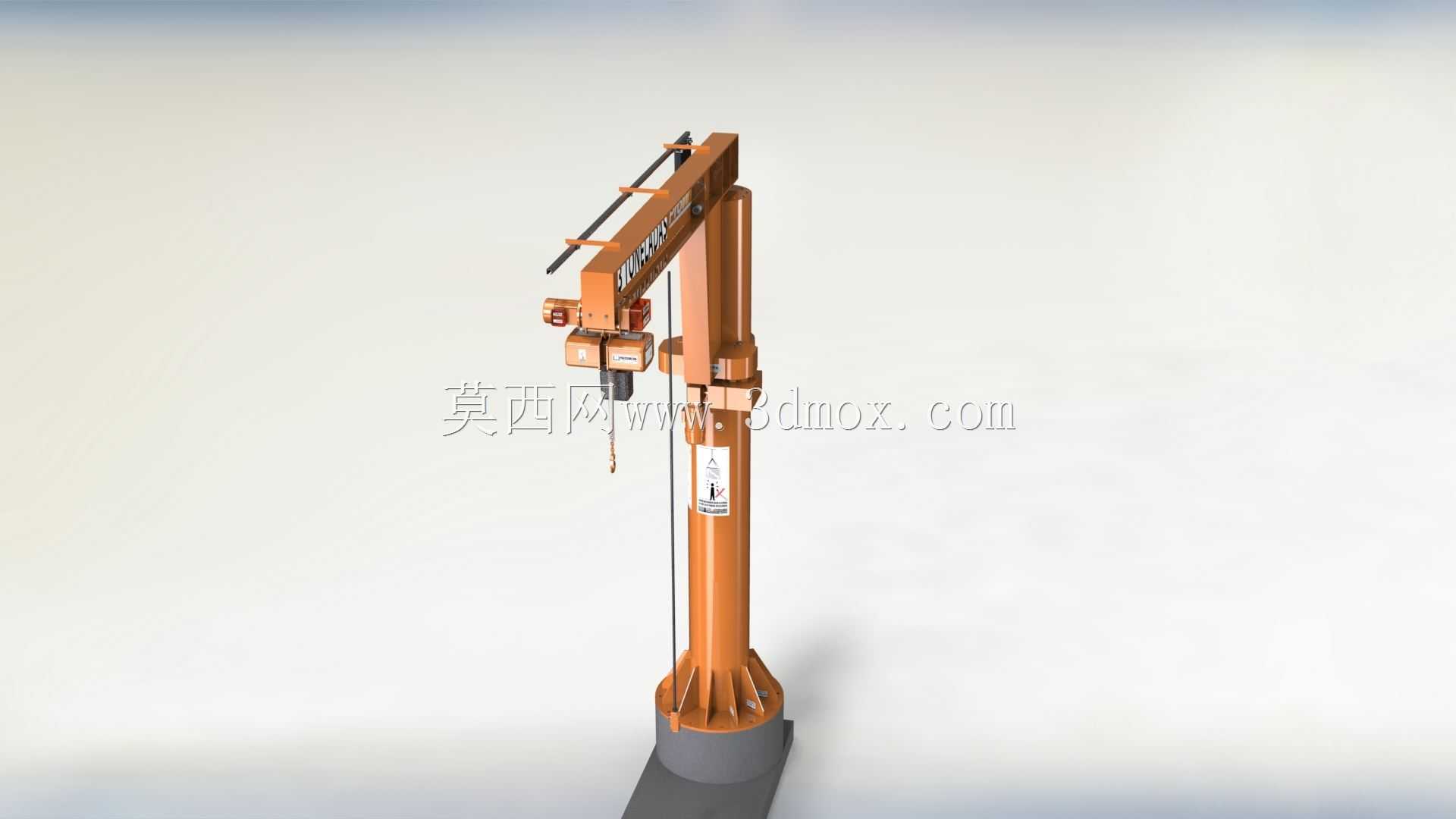

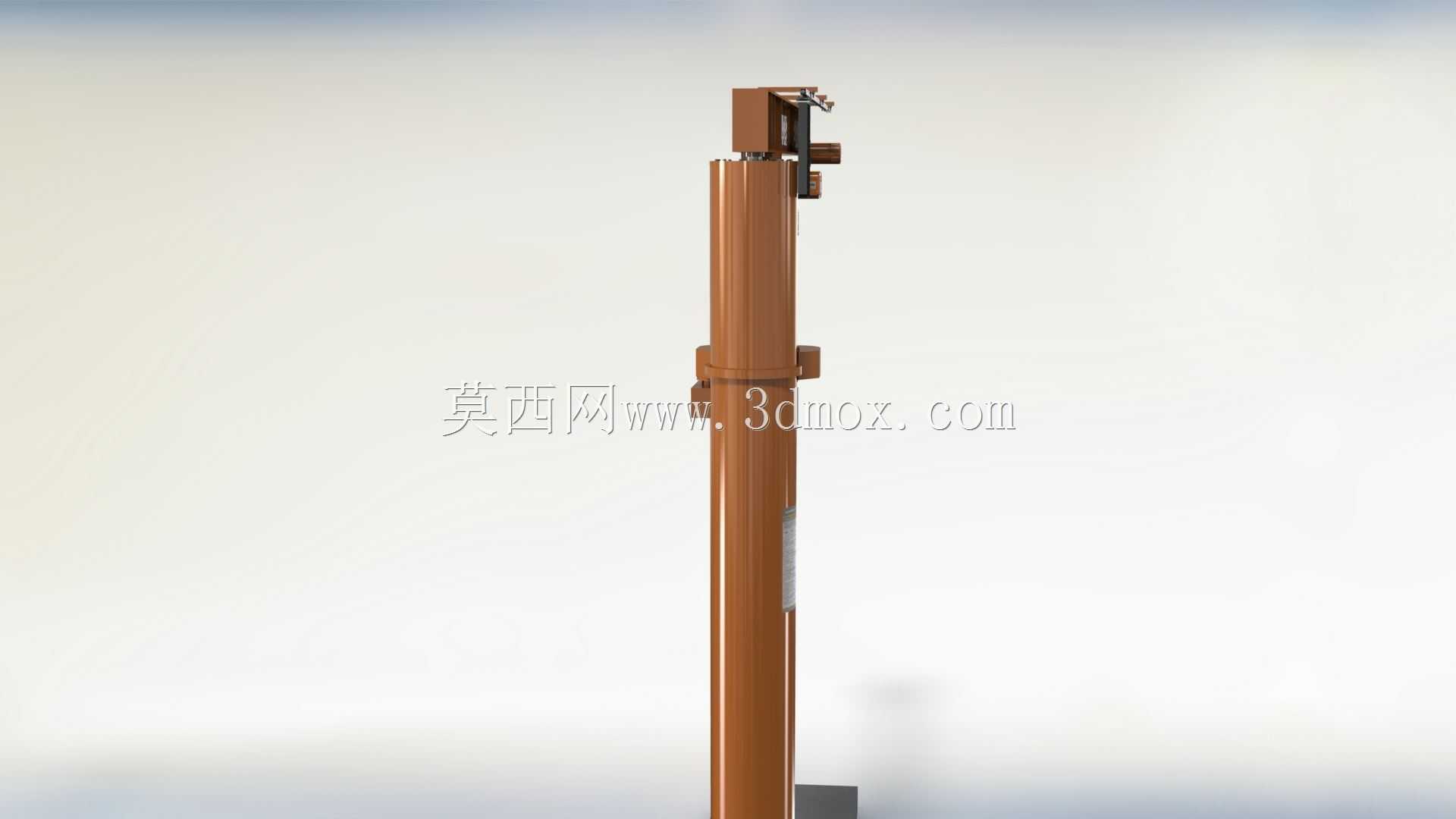

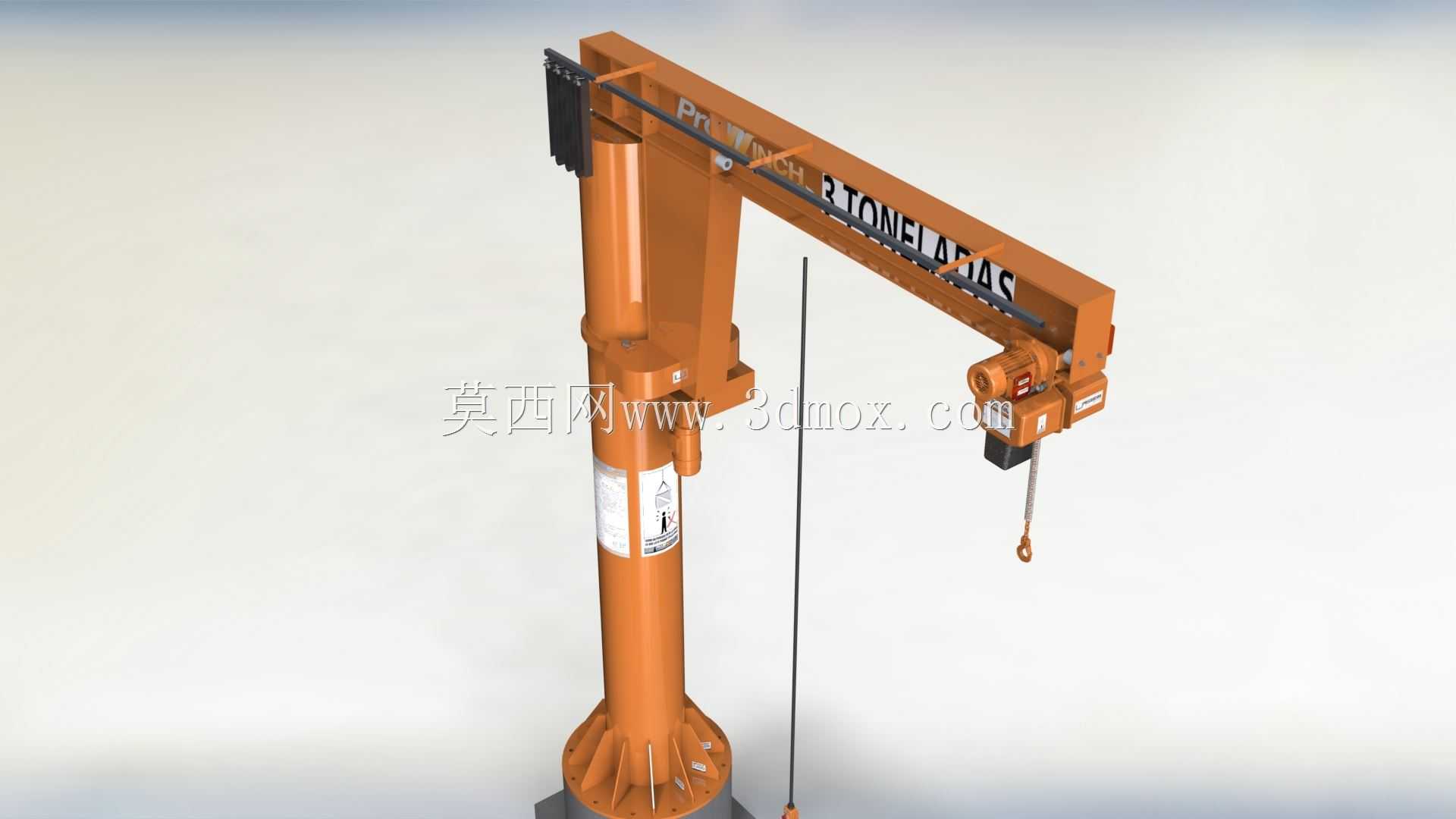

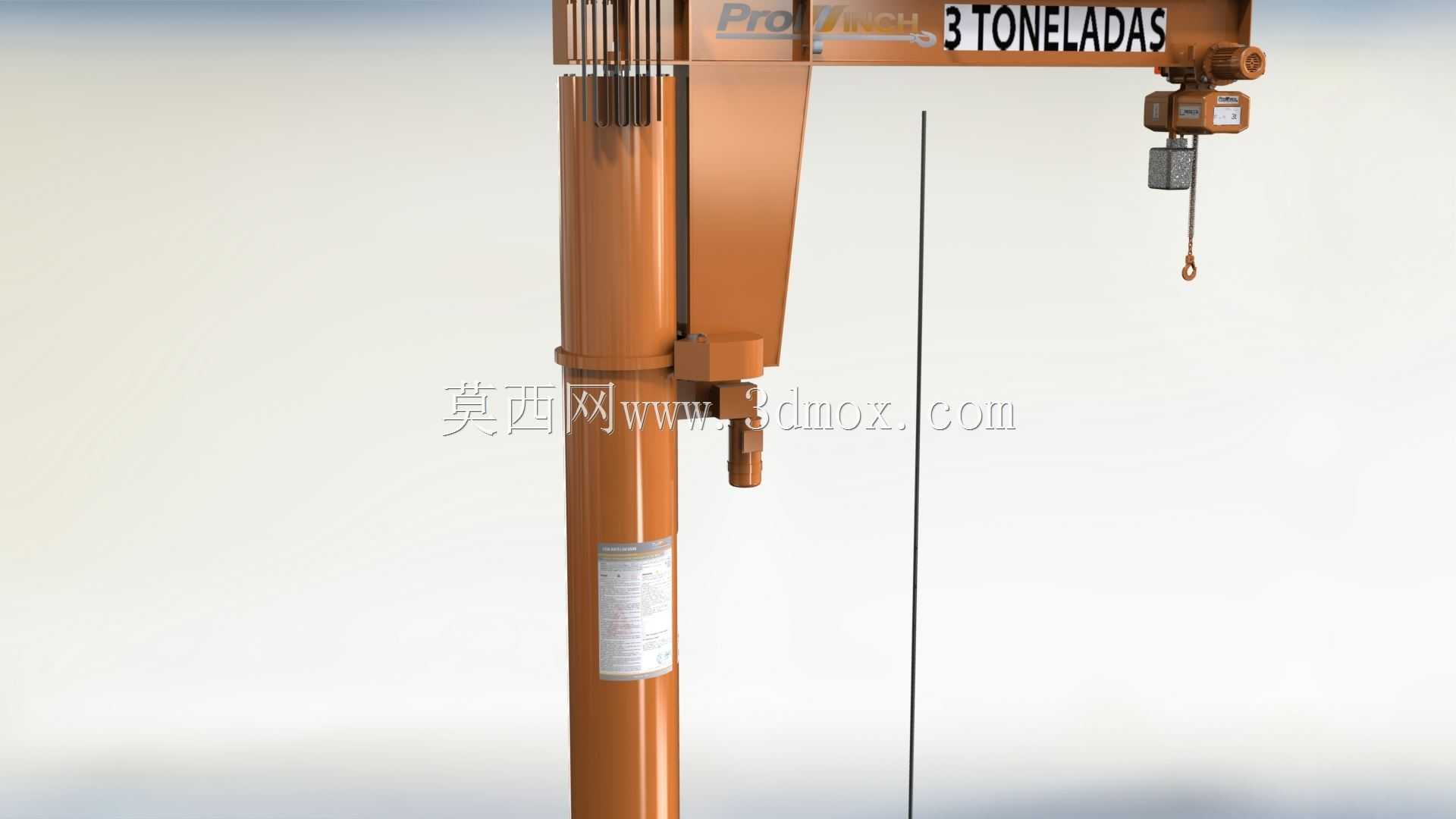

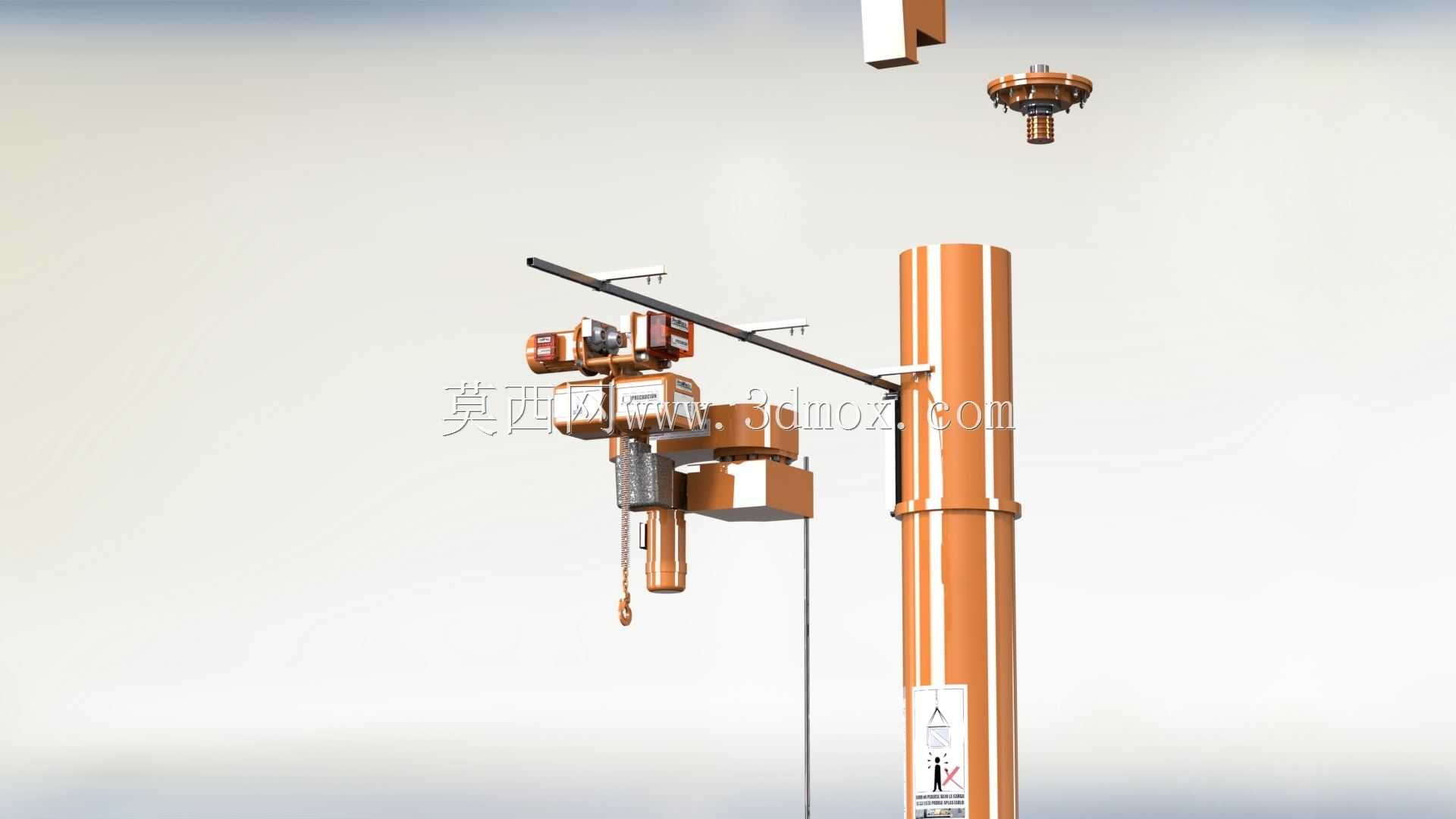

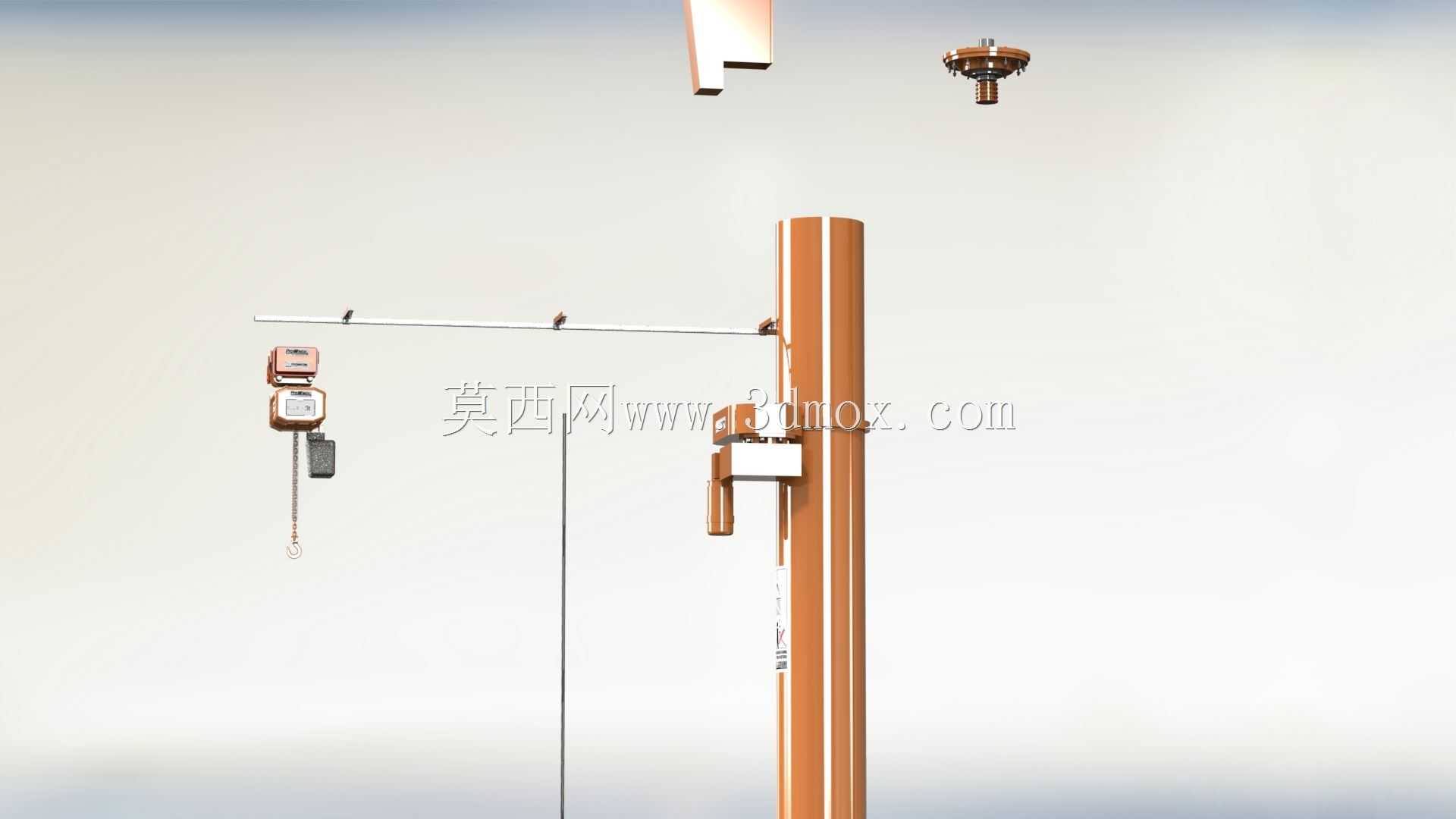

这款定柱式悬臂吊运设备，主要面向中小型生产车间、仓储库区、设备检修工位的短距离物料转运与精准吊装场景，能够覆盖固定作业半径内的全角度吊运需求，解决传统行车无法覆盖边角工位、人工搬运重型零件劳动强度大的痛点，适配机械加工、零部件装配、仓储理货、设备维保等多类作业场景，可完成工件上下料、设备部件拆装移位、货箱定点调运等日常作业任务。设备采用立式单柱固定安装结构，底部通过地脚螺栓与混凝土地面刚性连接，安装时需保证基座平面水平度误差控制在允许范围内，避免立柱倾斜带来的悬臂受力偏移问题，立柱主体采用厚壁无缝钢管焊接加工，外部做防锈喷涂处理，能够承受悬臂满载时的弯矩与扭矩载荷，保障长期重载作业的结构稳定性。悬臂段采用箱型梁结构设计，沿立柱顶端的回转支承可实现360度全范围回转，回转阻尼经过调校，既可以手动轻松推动悬臂调整作业位置，也能在吊装到位后保持位置不发生滑移，悬臂上配套的电动行走小车可沿梁体轨道平稳移动，配合起升葫芦完成重物的升降动作，起升机构带有自锁保护功能，避免吊重意外滑落，行走小车的轮组采用耐磨尼龙材质搭配深沟球轴承，移动过程噪音低、阻力小，不会对梁体轨道造成过度磨损。设计过程中优先考虑作业覆盖范围与安装空间的平衡，悬臂伸出长度根据常规工位跨度设定，能够覆盖以立柱为中心的圆形作业区域，立柱总高度适配常规车间层高，不会与车间顶部管线、桁车结构发生干涉，设备整体外形紧凑，安装时不需要对车间原有结构做大规模改造，仅需在地面做对应的预埋螺栓孔即可完成固定。配套的吊运拖车结构可配合悬臂吊完成地面短距离转运，拖车承载面做防滑处理，轮组采用万向带刹结构，停靠在悬臂吊作业半径内时可直接承接吊放的工件，再转运至相邻工位，实现吊装与平面转运的无缝衔接。整套设备的结构受力经过反复校核，立柱根部、悬臂与回转座连接位置、小车行走轨道等关键受力部位都做了加强处理，避免长期使用出现结构变形，所有转动配合位置都预留了润滑注油孔，方便日常维护保养，设备表面采用醒目的工业橙配色，符合车间作业安全标识规范，能够提醒作业人员注意避让吊运区域，降低作业安全风险。
