桁架式起重吊臂格构结构设计

项目分类:起重机 发布时间:2021-05-11 ID:169330
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计
  • 桁架式起重吊臂格构结构设计

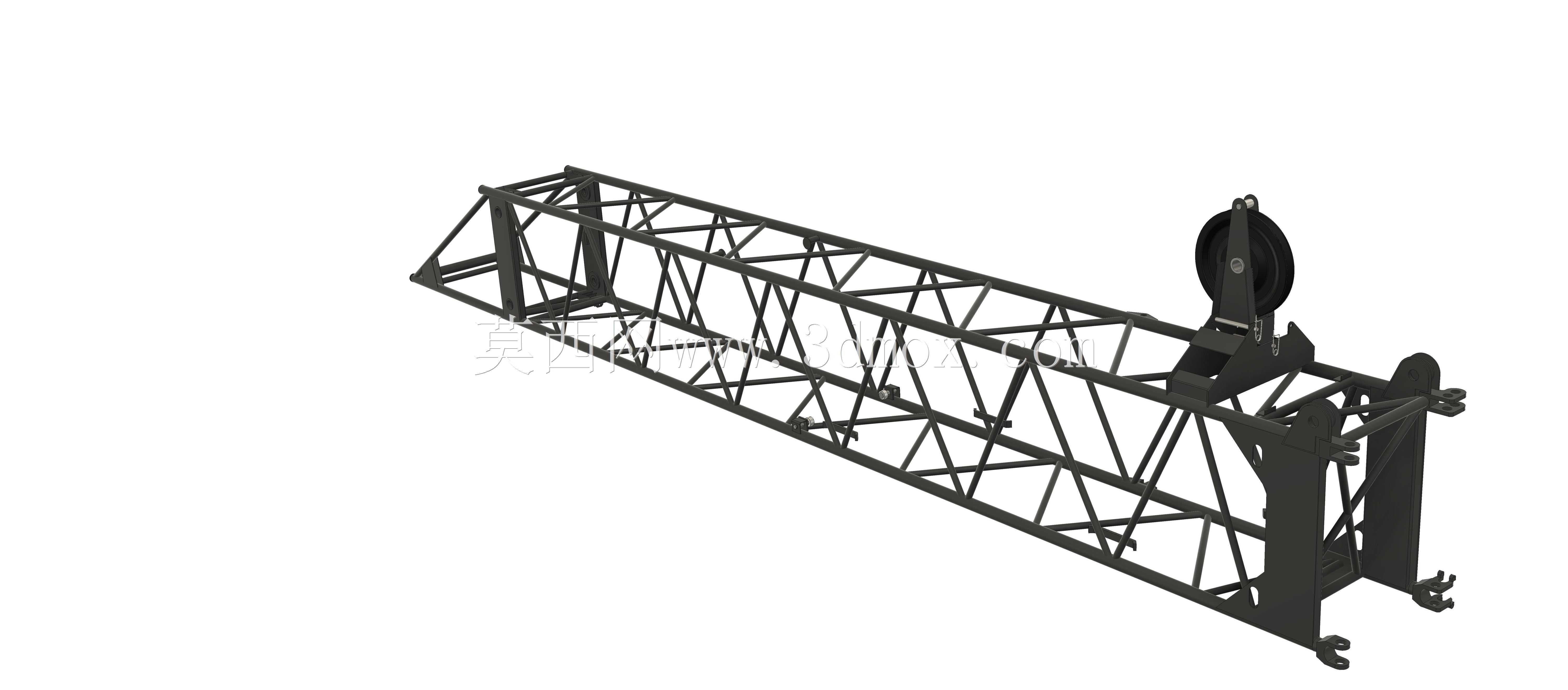

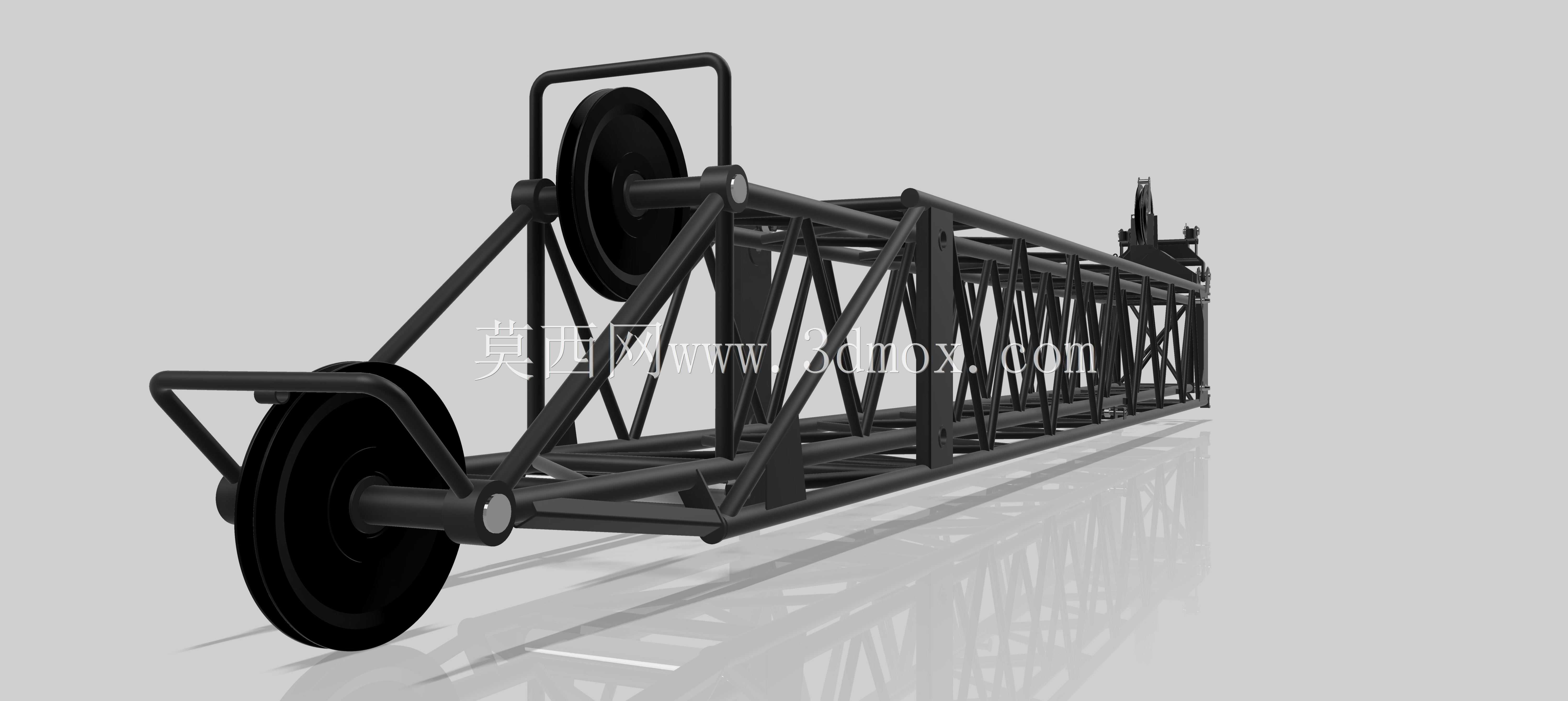

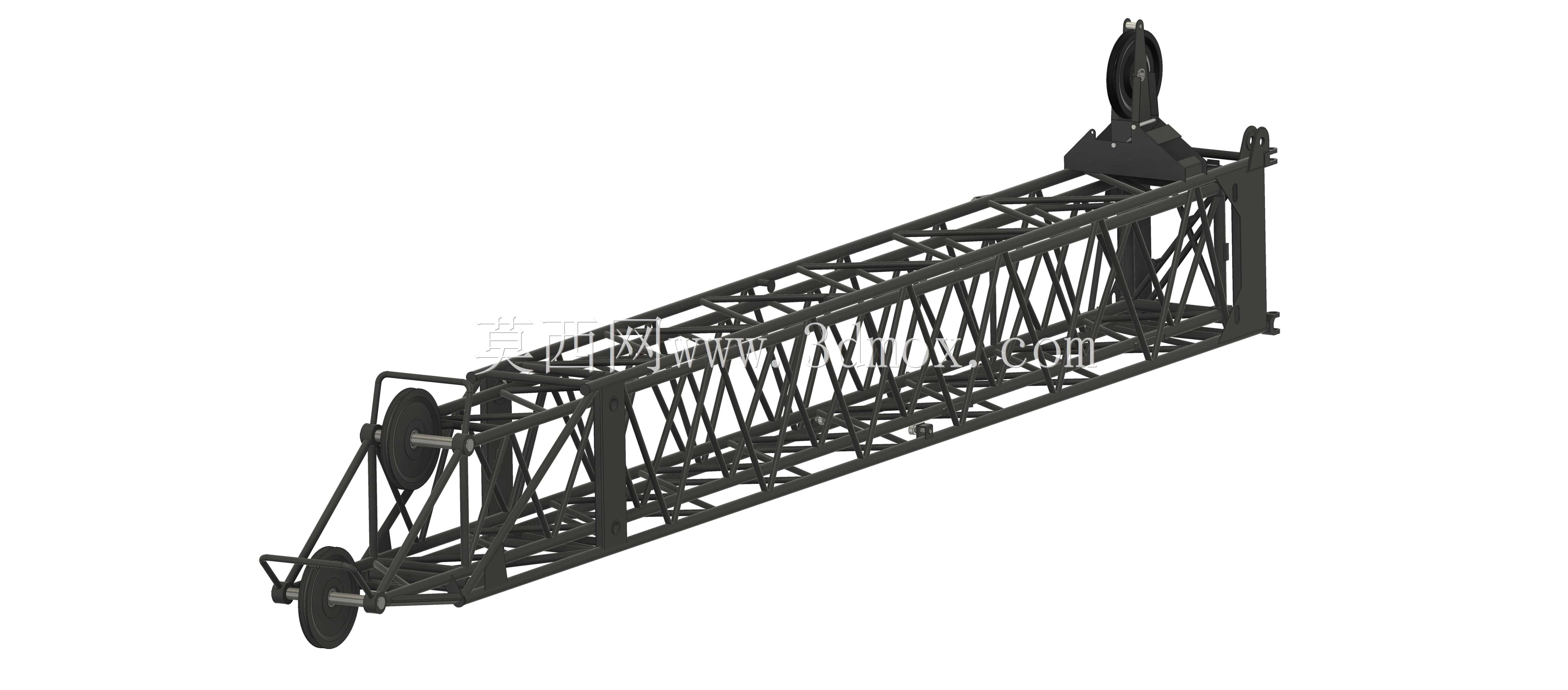

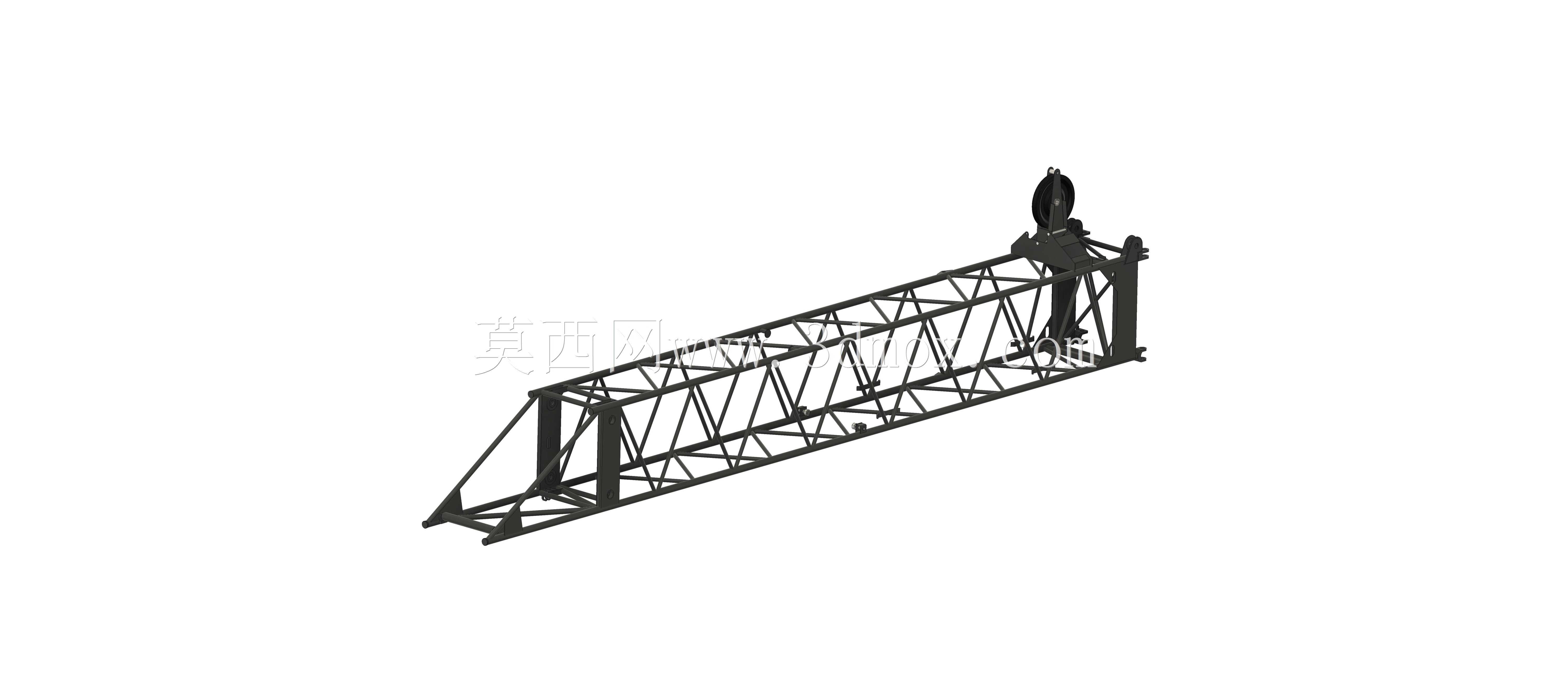

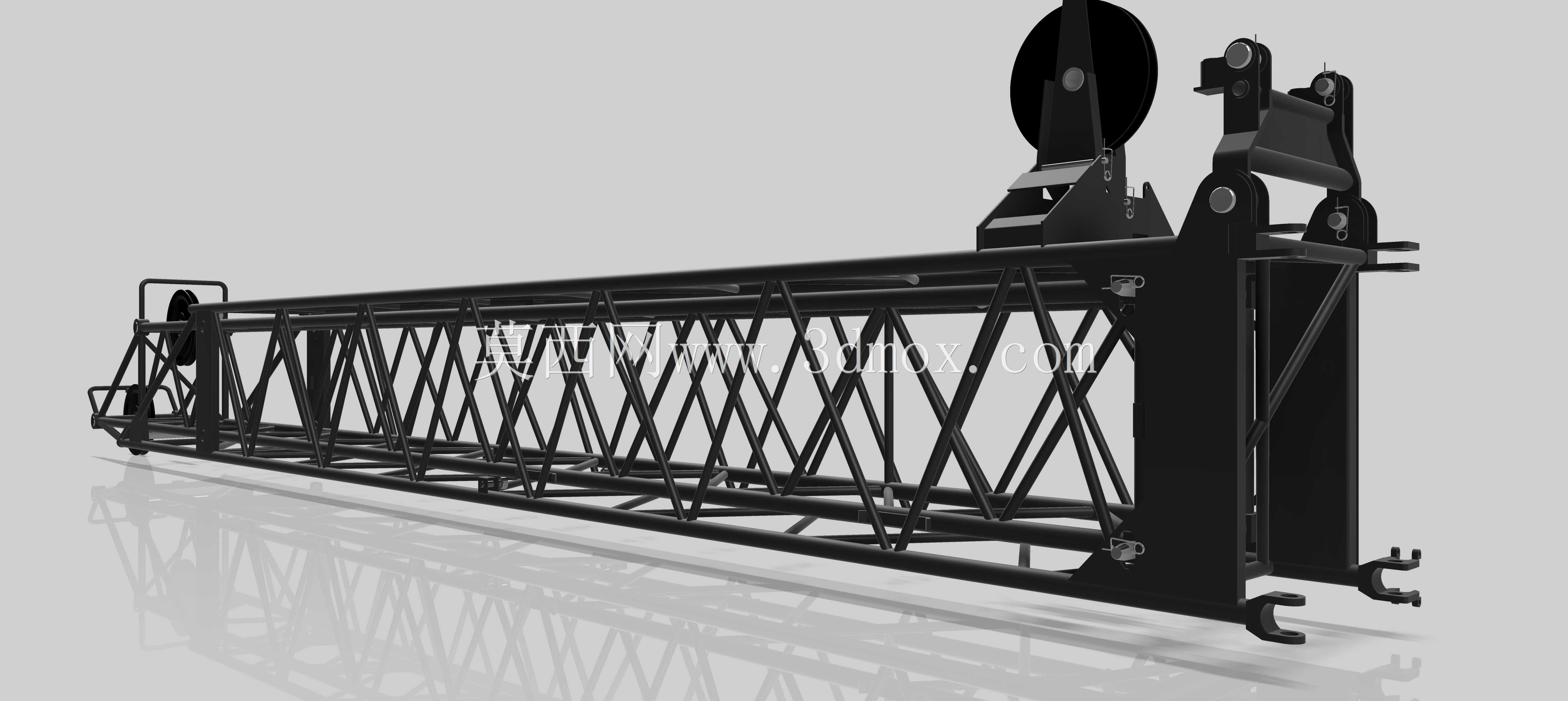

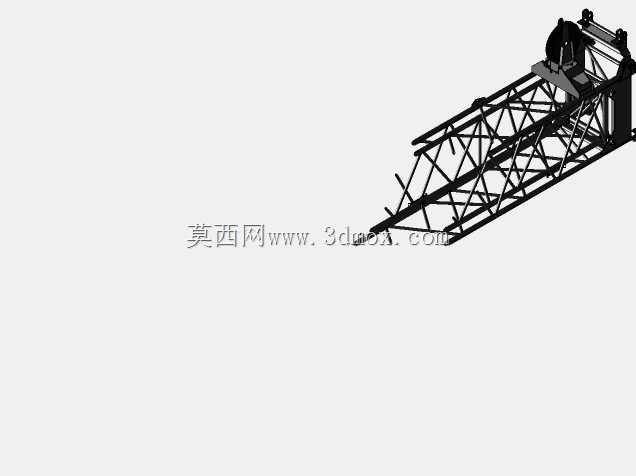

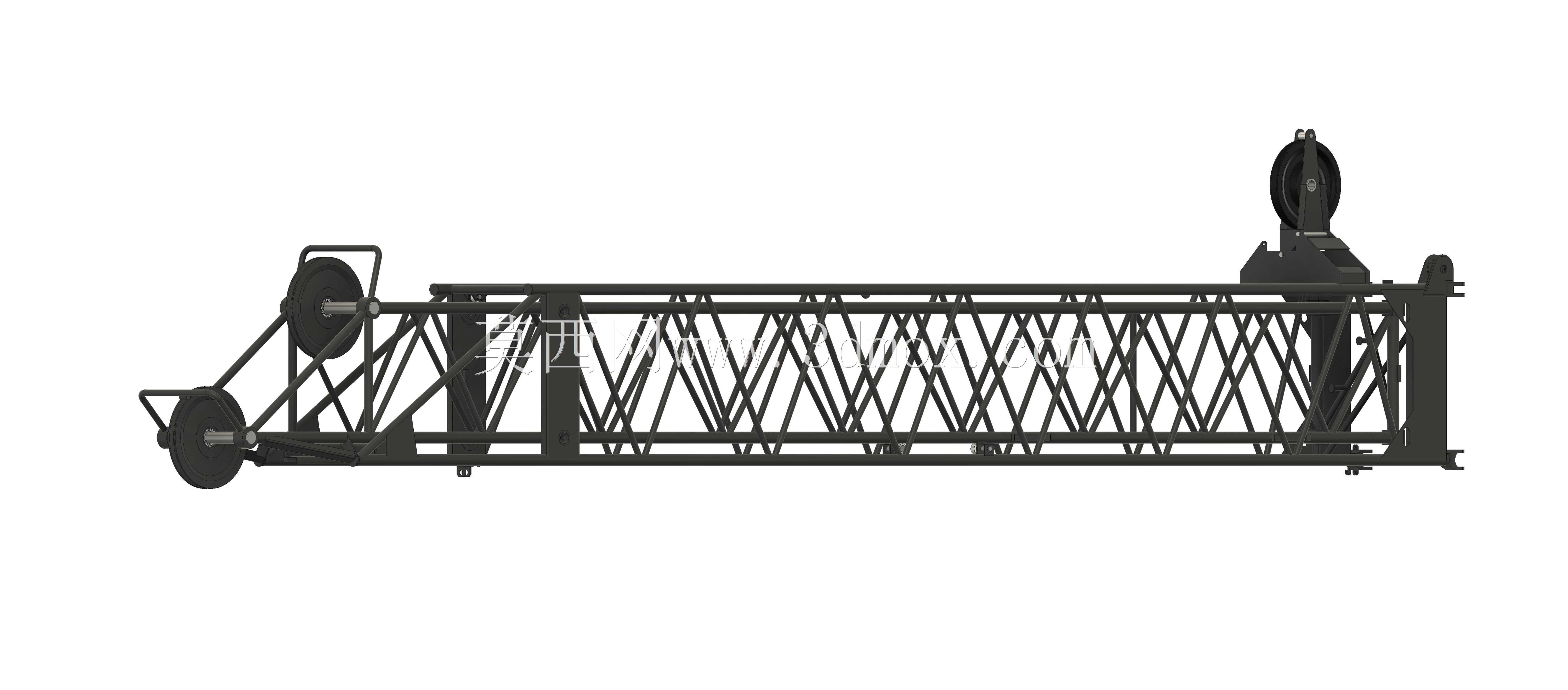

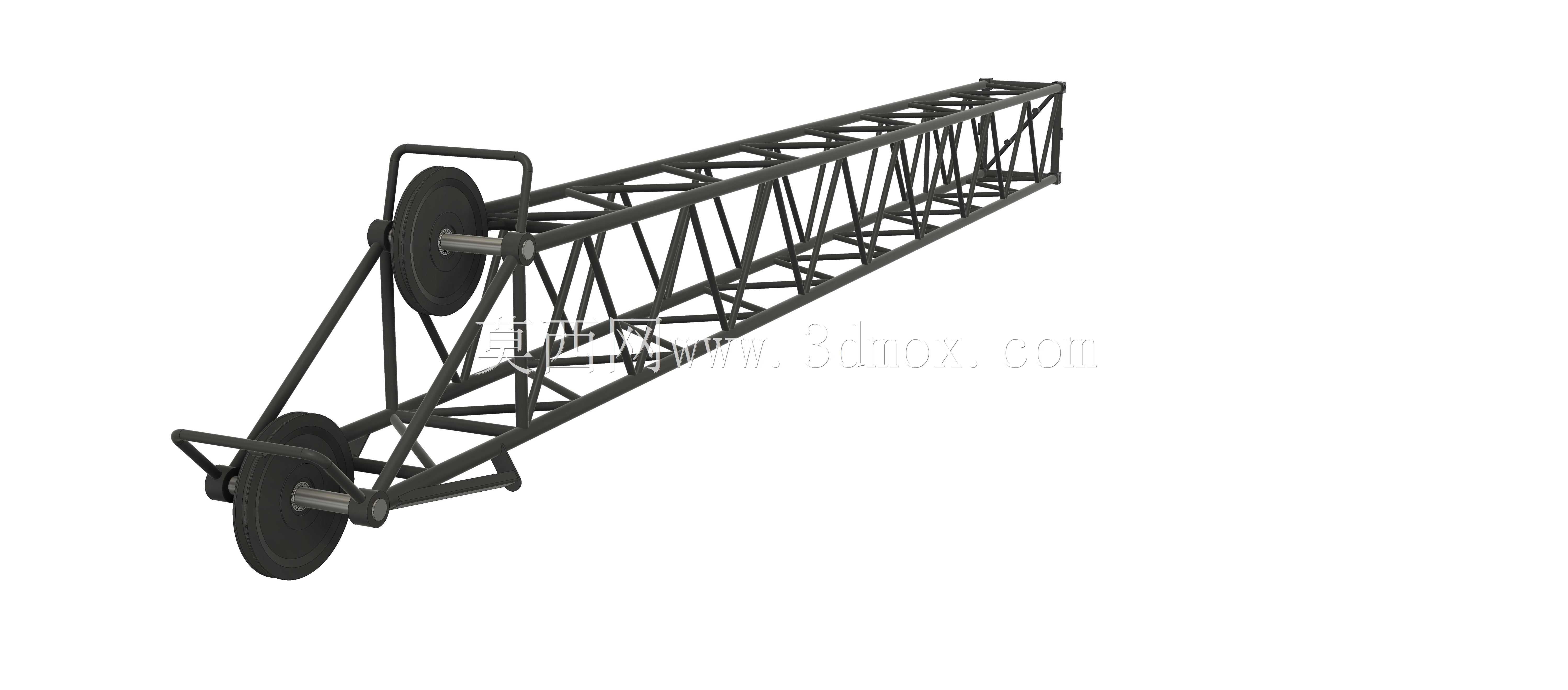

这款格构式吊臂是轮式起重机的核心作业承载部件,主要应用于中大吨位轮式起重机的伸缩臂架系统末端,承担大作业半径下的重物起升、变幅作业载荷传递功能,适配建筑施工、大型设备吊装、桥梁构件架设、港口散货装卸等多类需要长作业半径的起重作业场景,能够在保证足够结构强度与刚度的前提下,大幅降低臂架自身重量,提升起重机的有效起升载荷上限,同时减少臂架在变幅、回转作业过程中的挠曲变形量,保障起重作业的稳定性与定位精度。该吊臂采用空间桁架格构式结构设计思路,整体以高强度合金钢管作为主弦杆,搭配等边角钢作为腹杆形成三角形稳定受力单元,相比同承载能力的实腹式箱型臂架,自重可降低40%以上,同时风阻系数更小,在露天大风环境下作业时能够有效降低风载荷对臂架稳定性的影响,减少整机倾覆风险。臂架前端设置有导向滑轮组安装支座,可根据作业需求匹配不同倍率的起升滑轮组,适配从轻载快速吊放到重载低速就位的多类作业工况,滑轮支座处设计有可拆卸的防护栏结构,方便运维人员对滑轮、钢丝绳进行日常检查与更换作业,同时避免作业过程中杂物卷入滑轮组引发安全事故。臂架主体的弦杆连接节点采用相贯线焊接工艺,所有腹杆与主弦杆的连接位置均做了圆弧过渡处理,减少应力集中现象,提升臂架在交变载荷下的疲劳寿命,能够承受起升作业过程中的动载荷冲击以及回转、变幅动作带来的附加弯矩。臂架尾部设计有与主伸缩臂段连接的铰接接口,安装边界尺寸匹配主流25吨级轮式起重机的末节臂连接尺寸,铰接孔位同轴度公差控制在0.2mm以内,保证臂架连接后无偏载现象,臂架侧面预留有钢丝绳导向架、幅度标识牌、警示灯的安装点位,无需额外打孔即可完成附属配件的装配。臂架整体长度适配25吨起重机的全伸臂作业工况,在最大作业半径下臂端下挠量控制在行业标准允许范围内,前端滑轮组的安装位置经过受力优化,保证起升钢丝绳始终处于垂直受力状态,减少钢丝绳与滑轮槽的偏磨,延长钢丝绳使用寿命。格构结构的腹杆排布经过受力仿真优化,在受拉、受压侧分别匹配不同截面的杆件,在保证整体稳定性的前提下进一步优化自重分布,降低臂架重心位置,提升整机作业时的稳定性。
