1:1比例内燃机车详细结构设计

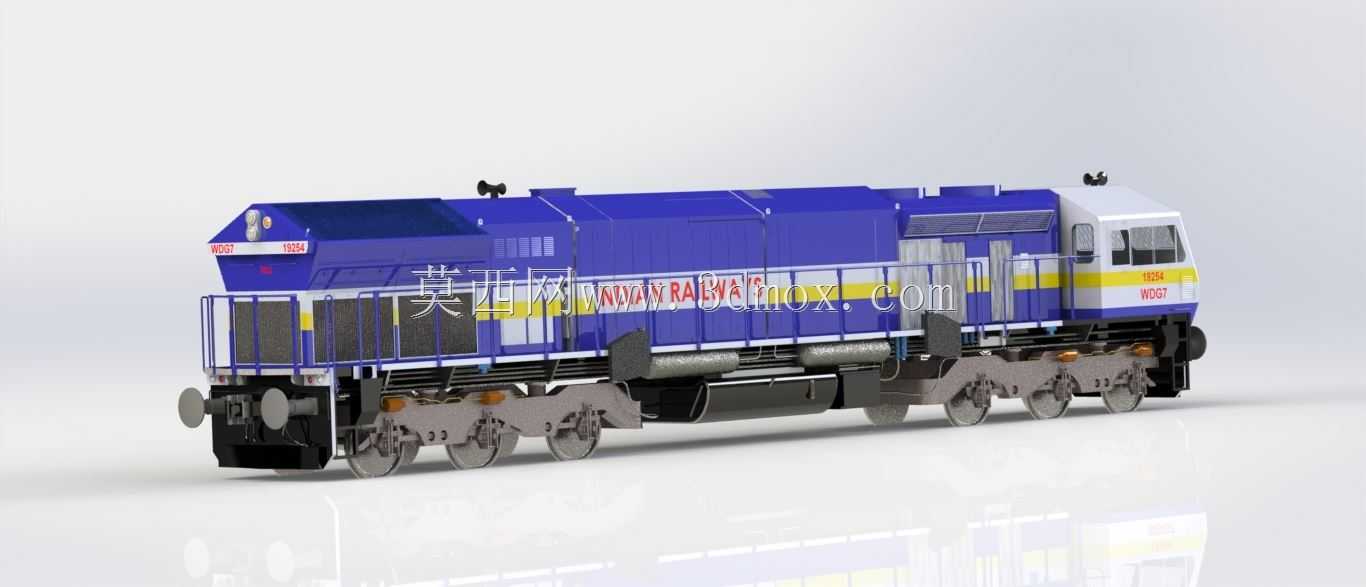

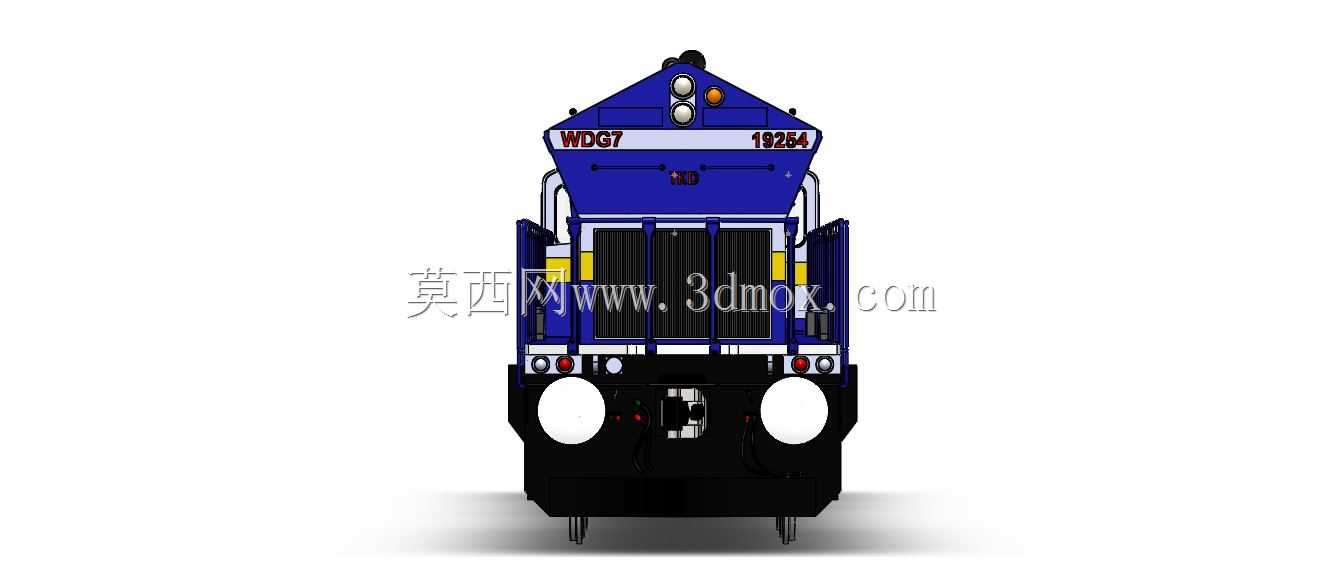

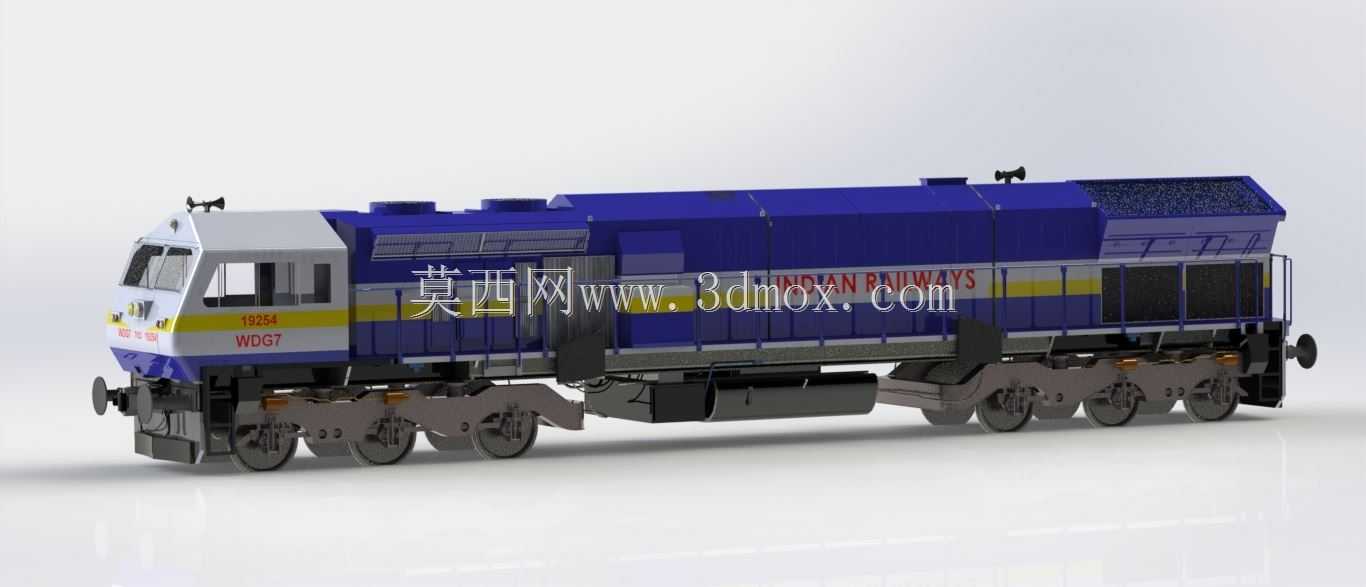

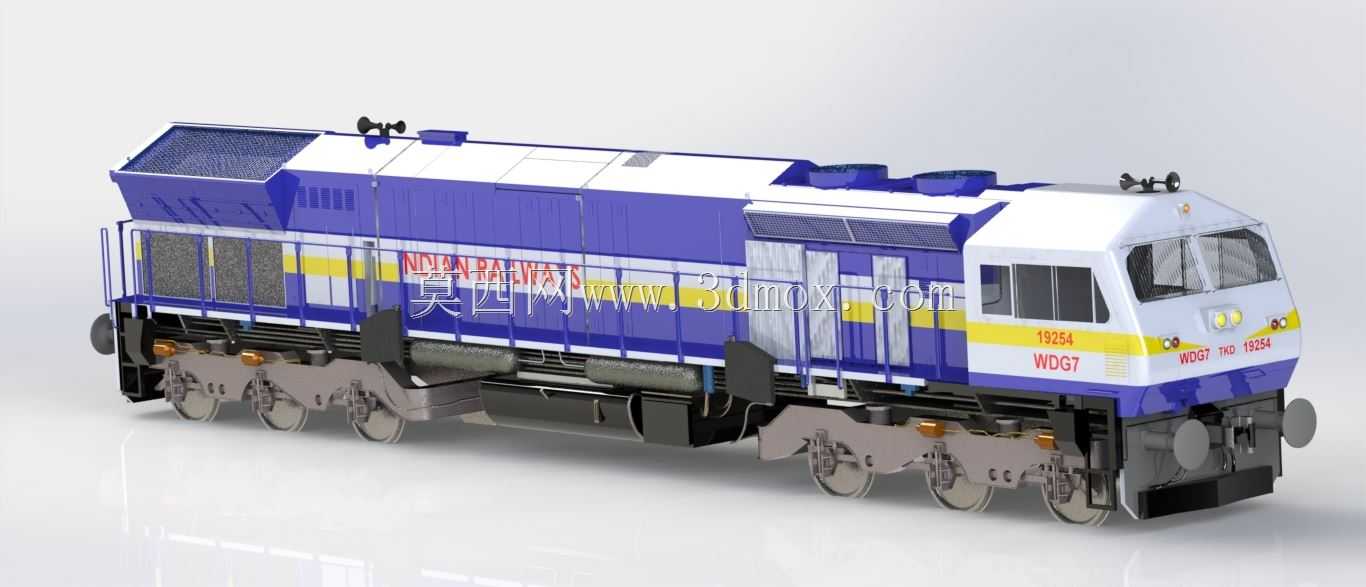

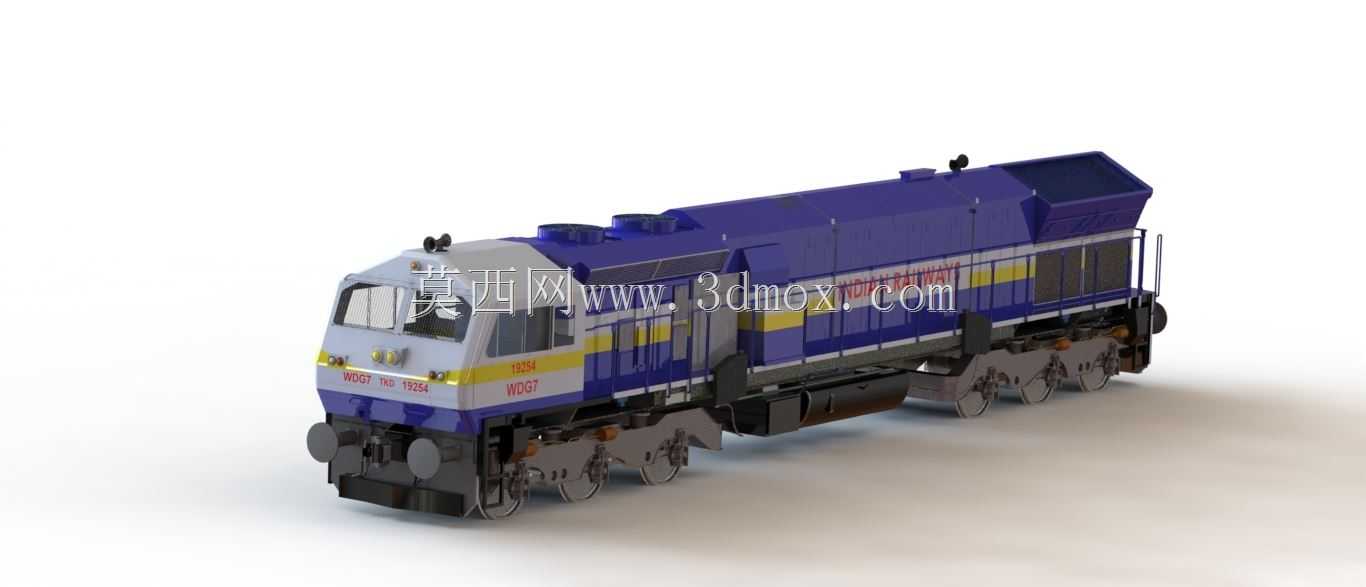

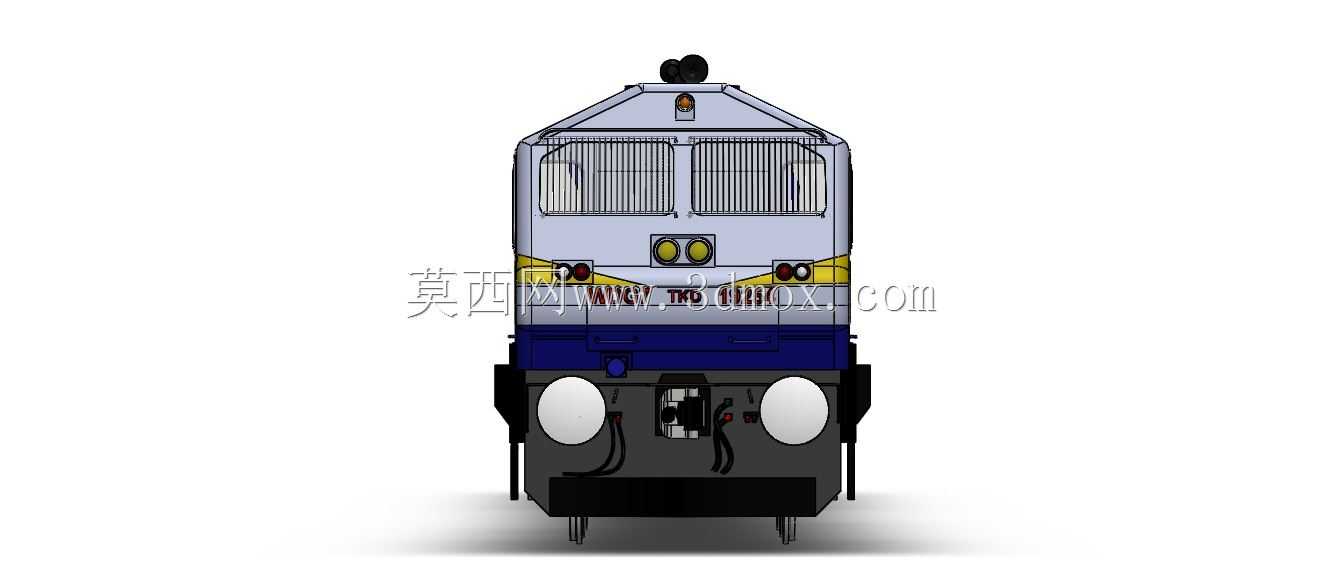

该内燃机车作为铁路运输体系中的核心动力单元，主要应用于干线货运、调车作业、工矿专线运输等场景，能够为整列编组的货运车厢提供持续稳定的牵引动力，可适配非电气化区段的铁路运输需求，摆脱接触网供电的线路限制，在偏远矿区、货运场站、支线铁路等场景中承担核心牵引职能，同时也可作为应急牵引动力应对电气化线路的供电故障场景，保障铁路运输网络的运转稳定性。从实际用途来看，该型内燃机车通过内置大功率柴油动力单元将燃油化学能转化为机械牵引动力，经传动系统将动力传递至走行部的轮对，依靠轮轨间的黏着力带动整列车厢行进，同时自带完整的制动系统、辅助供电系统、司机操控系统，可独立完成牵引、制动、工况调节等全部作业操作，无需依赖外部配套动力设施。在功能特性层面，该模型完整还原了机车的走行部结构、车体承载结构、动力舱布局、司机室构型、车顶辅助设备布置，走行部的多组轮对搭配转向架结构可适配铁路线路的曲线通过需求，缓冲运行过程中的轨道冲击，车体侧面设置的通风散热结构可保障动力单元长时间高负荷运转时的热交换效率，两端的司机室布局支持双向驾驶操作，减少场站调车作业时的掉头操作流程，提升作业周转效率。在设计思路上，该模型严格遵循1:1真实机车的比例进行细节还原，首先从走行部的转向架、轮对、弹簧减震组件开始搭建，确定整车的安装边界与轨距适配尺寸，再向上搭建车体底架的承载结构，依次划分动力舱、冷却室、司机室的功能分区，在动力舱预留动力单元、传动系统、燃油管路的安装空间，冷却室匹配散热单节、通风机组的安装位置，司机室按照人机工程要求布置操控台、瞭望窗、座椅的相对位置，最后完成车顶的排气装置、喇叭、天线等附属部件的装配，整体结构完全匹配真实机车的装配逻辑，各部件间的连接关系、安装间隙都参考真实机车的设计规范进行还原。从外形尺寸与安装边界来看，该机车的整体长度、宽度、高度严格符合国内干线内燃机车的限界要求，可适配标准轨距铁路的通行条件，走行部轮对的间距、转向架的固定轴距满足铁路线路最小曲线半径的通过要求，车体底部与轨面的安全距离符合机车车辆限界的相关规定，车钩的安装高度与标准铁路货车车钩高度匹配，可直接与现有货运车厢进行连挂作业，各外部附属部件的安装位置均不超出机车车辆限界轮廓，保障实际运行中的通行安全。
