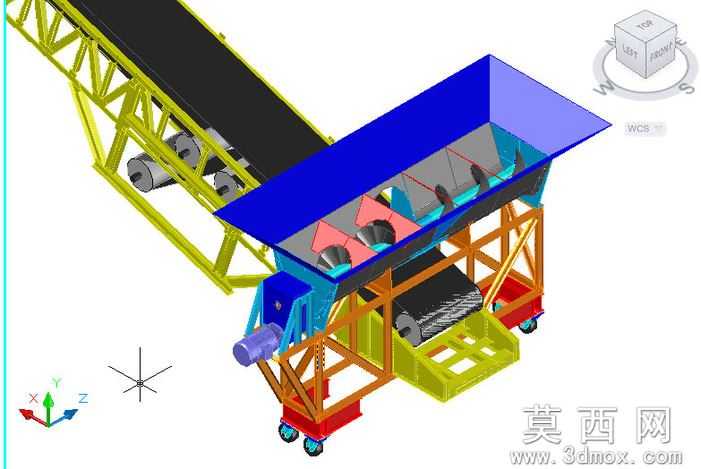

带料斗堆垛输送机三维设计模型

本模型为带受料斗的移动式堆垛输送机完整三维设计成果，建模阶段遵循自底向上的装配设计逻辑，首先完成托辊组、驱动滚筒、改向滚筒、行走脚轮、驱动电机等标准件与通用零件的独立建模，对滚筒的轴径、托辊的排布间距、桁架的型材截面尺寸均按照散料输送的常规载荷要求做参数化设定，再通过配合约束完成桁架机架、受料斗组件、皮带输送段、行走底盘的逐级装配，建模过程中对皮带的张紧调节结构、料斗内部的导料分料结构做了细节还原，未对零件做过度简化，完整保留了设备的装配层级关系。参数设计层面，模型匹配散料堆垛作业的常规工况，设定输送段倾角符合散料安息角要求，受料斗容积匹配常规上料设备的卸料流量，行走轮组采用带刹车的万向脚轮与定向轮组合，满足作业场地内灵活转场、定点堆料的使用需求，各结构件的型材选型、连接孔位均做了对应参数标注，可直接导出用于生产参考。渲染材质部分，模型对不同部件做了区分化材质赋予，输送桁架采用工程常用的黄色防锈漆材质，受料斗采用蓝色耐磨钢板材质，机架支撑部分采用橘红色结构钢材质，皮带采用黑色橡胶材质，驱动电机采用灰蓝色铸钢材质，脚轮采用黑色橡胶与金属支架组合材质，材质表现贴合工业设备的真实涂装效果，直观区分不同功能模块。结构原理上，该设备通过受料斗承接上游来料，内部设置的导料结构将物料均匀导送至下方的皮带输送面，驱动电机通过传动结构带动驱动滚筒转动，依靠摩擦力带动环形皮带运行，将物料输送至前端完成堆垛作业，底部的行走轮组可推动设备调整堆料位置，桁架结构保证长距离输送的结构刚性，料斗的扩口设计降低上料时的物料撒漏概率。软件兼容方面，模型包含完整的三维装配文件与对应AutoCAD格式图纸，可被主流机械设计软件打开编辑，支持导出STEP、IGS等通用中间格式，适配不同版本的三维设计软件使用需求，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可作为散料输送设备、仓储堆垛设备的教学案例，帮助学习者理解移动式输送机的结构组成、工作原理，也可作为相关设备研发设计的参考原型，设计人员可在此基础上根据实际工况调整输送长度、料斗容积、驱动功率等参数，快速完成定制化设备的方案设计，也可用于课程设计、毕业设计的结构参考，辅助完成输送类设备的设计验算与方案展示。
