交错轴啮合斜齿螺旋齿轮传动组件

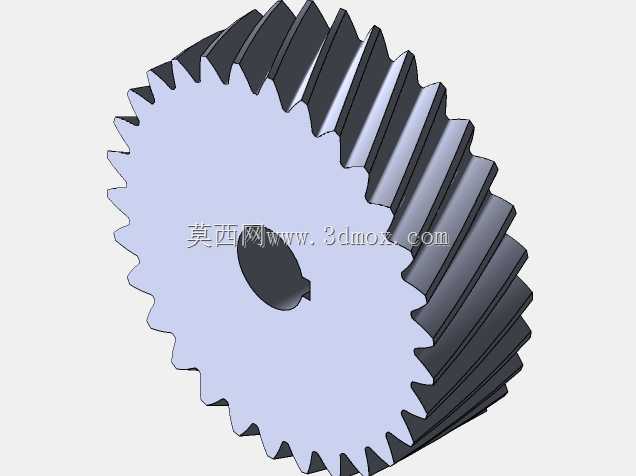

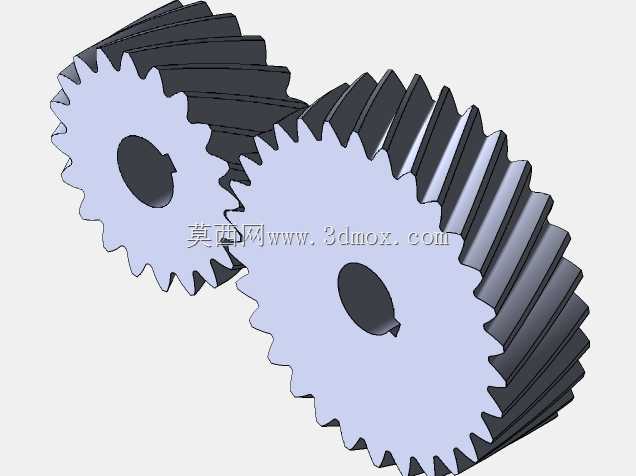

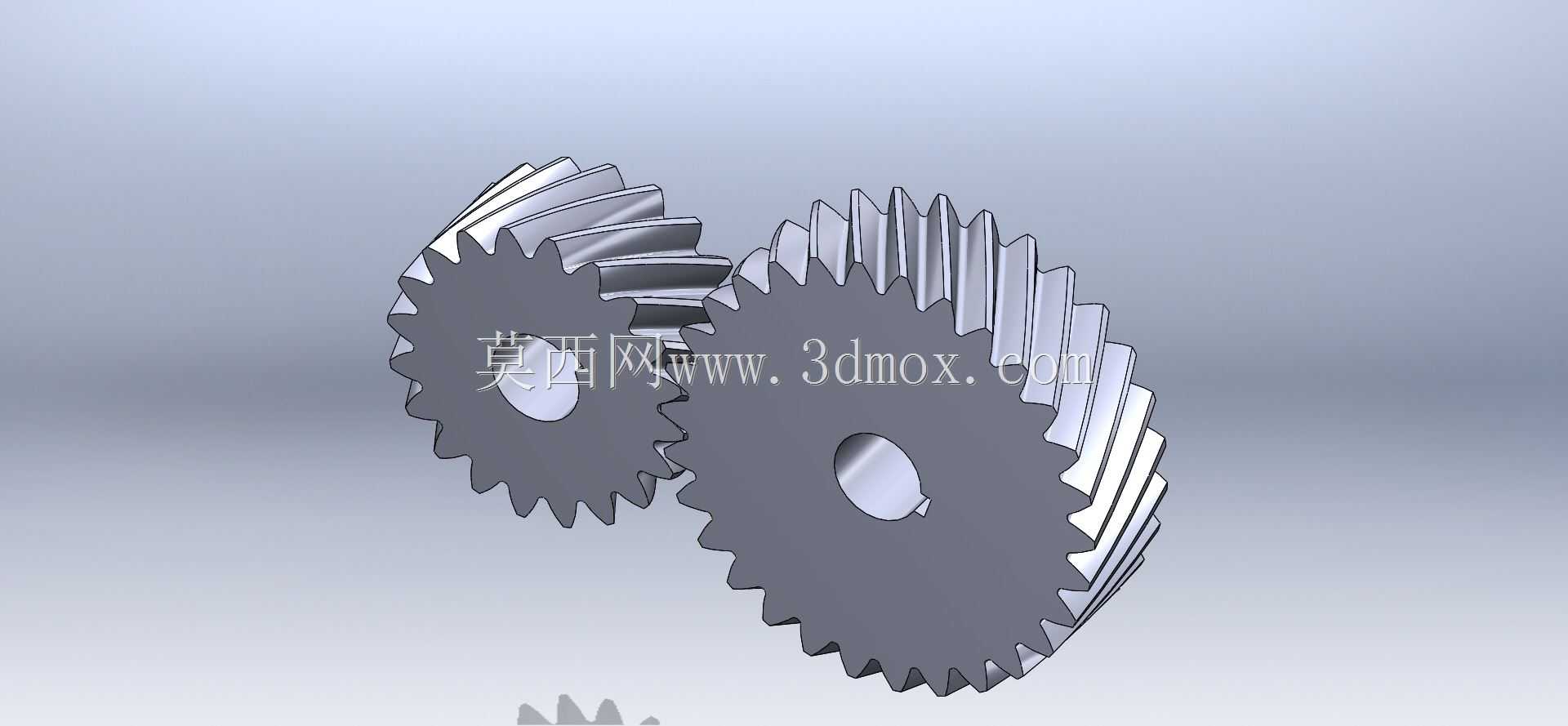

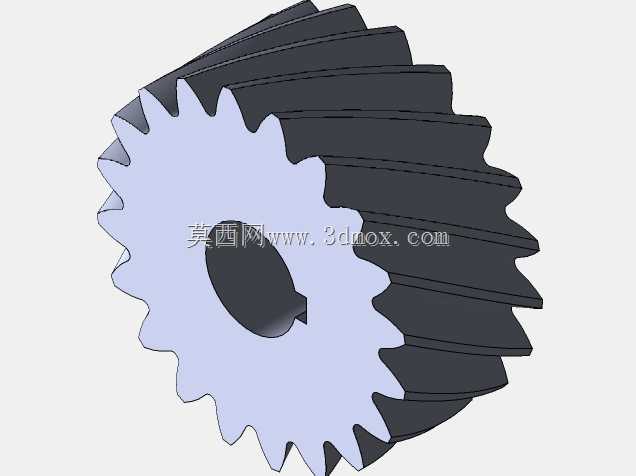

这套螺旋齿轮传动组件，核心为一对相啮合的斜齿螺旋齿轮，主要应用于需要交错轴动力传递的机械传动场景，常见于轻工机械、输送设备、小型机床进给机构以及精密传动装置中，能够在空间交错的两轴间实现旋转动力的平稳传输，适配输入轴与输出轴存在空间夹角、无法采用平行轴齿轮传动的安装布局需求。从实际用途来看，该齿轮副可将原动机输出的旋转运动，按照固定传动比传递至执行端，既可以实现转速的调整，也能够完成扭矩的传递，相比直齿交错轴传动结构，其啮合过程更为连续，传动过程中的冲击、振动与噪声都能得到有效控制，适合中低速、中等载荷的连续运转工况。在功能特性上，该螺旋齿轮采用斜向齿形设计，轮齿沿齿轮轴向呈螺旋状排布，啮合过程中轮齿是逐步进入接触、逐步脱离啮合的，不会出现直齿轮啮合时的整齿突然撞击问题，因此传动平稳性更优，同时重合度更大，单位齿面承受的载荷更低，能够有效提升轮齿的承载能力与使用寿命，齿面经过参数化修形，可减少啮合过程中的齿面磨损与回程间隙，保障传动精度。从设计思路来看，建模过程中首先确定了两交错轴的轴交角、传动比、中心距等核心安装参数，以此推导齿轮的法向模数、螺旋角、齿数、齿顶高系数等基础齿形参数，齿形采用渐开线齿廓构建，保证啮合过程中瞬时传动比的恒定，轮齿的螺旋方向根据轴交角与转向需求匹配设计，确保两齿轮啮合时齿面能够完全贴合，齿轮中心设计有标准键槽安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂部分做了加厚处理，提升齿轮与轴配合的结构强度，避免运转过程中出现轮毂开裂的问题。在外形尺寸与安装边界上，两个齿轮根据传动比设计了不同的分度圆直径，整体齿宽经过优化，既保证足够的啮合接触长度，又控制整体轴向占用空间，安装时需要保证两轴的轴交角与设计值一致，同时控制两轴的中心距误差在允许公差范围内，确保齿面啮合间隙处于合理区间，既不会因为间隙过大导致传动冲击、回程误差超标，也不会因为间隙过小出现卡齿、齿面过度磨损的问题，齿轮的端面与安装基准面的垂直度、安装孔与齿顶圆的同轴度都需要满足对应精度要求，才能保障整套传动组件长期稳定运转。
