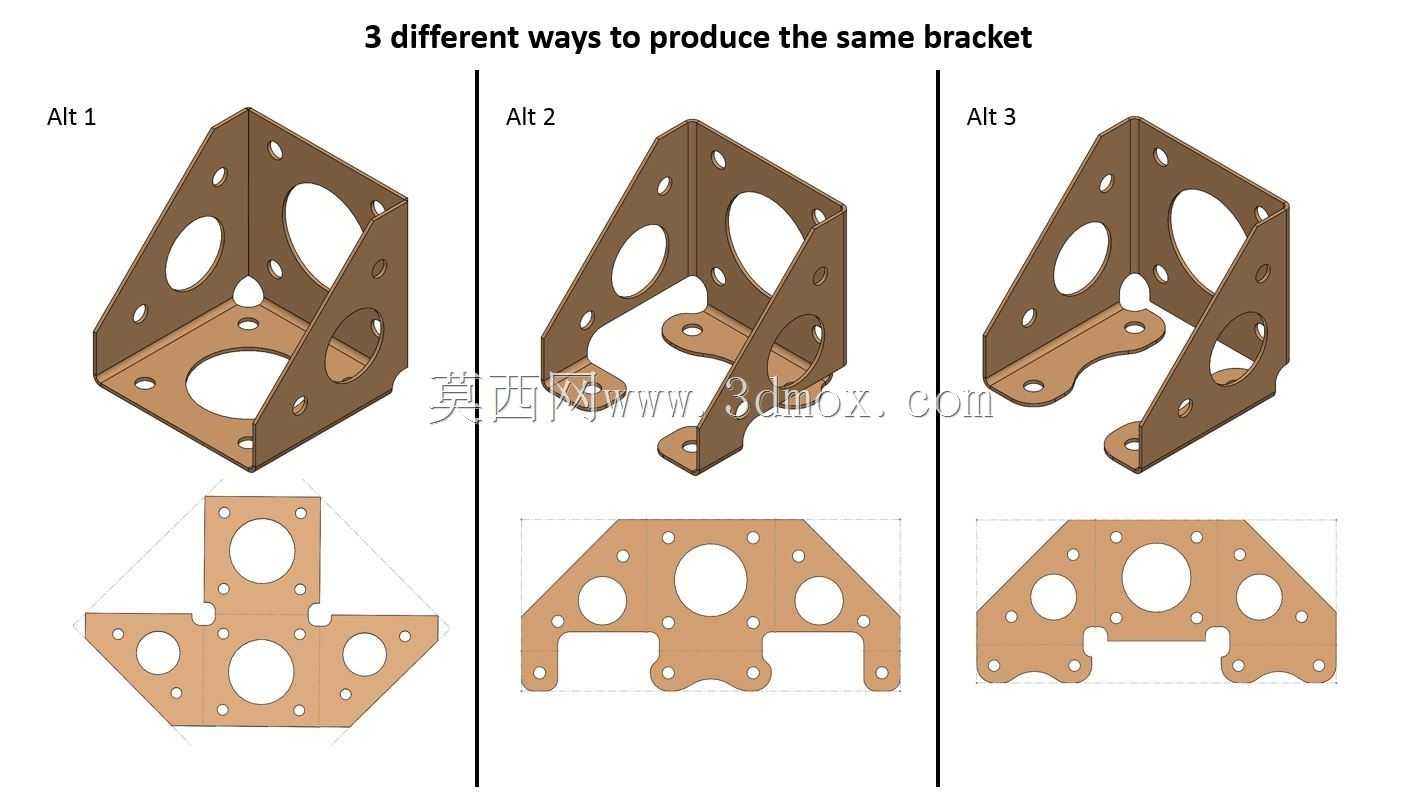

三种工艺方案实现的同功能钣金支架

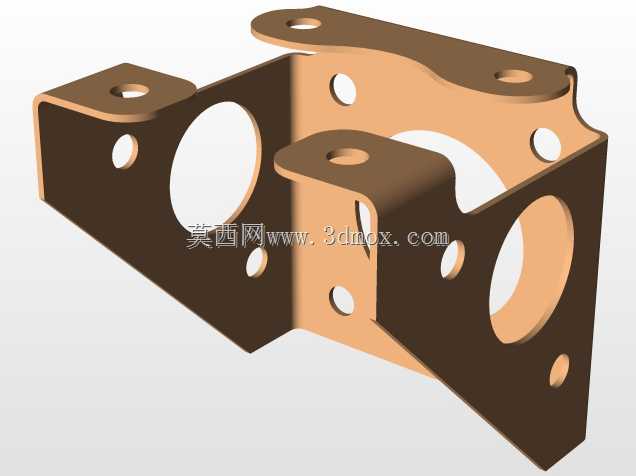

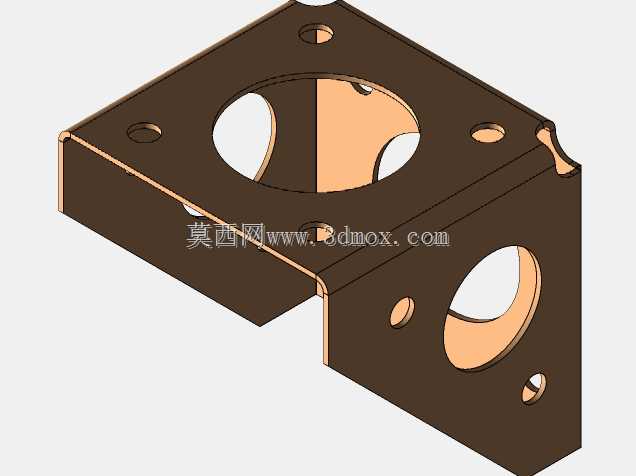

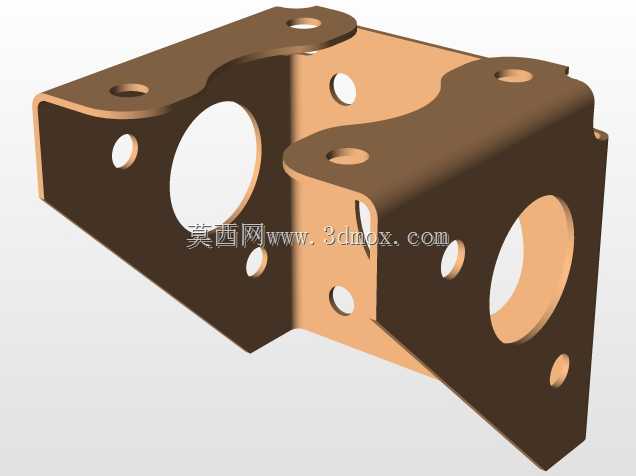

这类钣金支架广泛应用于工业设备内部构件连接、自动化产线机架辅件固定、机电设备内部元器件支撑、仓储货架加固连接等场景，核心作用是为两个垂直安装面的构件提供刚性连接支撑，分散连接部位的载荷应力，避免设备运行过程中因振动、冲击导致连接部位松脱、变形，保障设备整体结构的稳定性。在实际工业应用中，这类支架需要适配不同的安装空间、载荷要求以及生产加工条件，单一的结构设计往往无法兼顾不同场景的成本、强度、加工效率需求，因此针对同一支撑功能设计多套可落地的工艺方案，能够帮助生产端根据自身的设备条件、订单批量、成本预算灵活选择最优的加工路径。本次设计的三套支架方案均围绕同一安装边界展开，三套方案的安装孔位坐标完全统一，适配的安装面尺寸、连接孔间距、安装后支撑高度完全一致，可实现完全互换，不会因为方案切换导致配套构件的设计变更。第一套方案采用整体折弯成型工艺，将单块钣金坯料通过三次折弯形成三个垂直的支撑面，整体结构刚性最强，无拼接焊缝，适合载荷较大、振动较强的重型设备安装场景，加工时仅需要完成冲孔、折弯两道核心工序，适合大批量冲压生产，单件加工效率最高，但坯料展开尺寸较大，对钣金折弯设备的行程有一定要求，小批量生产时模具分摊成本较高。第二套方案采用分体拼接结构，将支架拆分为两个独立的钣金件分别冲压成型后再通过铆接或点焊组合，坯料展开尺寸更小，能够利用边角料进行生产，材料利用率更高，同时分体结构的折弯工序更简单，小型钣金加工设备即可完成生产，适合中小批量、成本控制要求较高的场景，拼接部位通过定位凸台保障装配精度，整体强度能够满足中等载荷的支撑需求。第三套方案采用轻量化切边优化结构，在保障安装孔位周边结构强度的前提下，对非受力区域的板材进行大面积裁切去除，最大程度降低支架自身重量，同时减少材料消耗，适合对设备自重有严格要求的移动类设备、航空航天配套构件场景，裁切后的结构预留了充足的管线穿行空间，方便安装时线缆、管路从支架内部穿过，优化设备内部的走线布局。三套方案的安装孔均采用统一的孔径设计，适配市面通用的标准紧固件，安装时不需要额外定制特殊规格的螺丝螺母，安装边界完全匹配常规的工业型材安装面尺寸，不需要对配套安装的构件进行二次加工即可直接装配，能够覆盖从重型工业设备到轻型电子机电设备的不同支撑连接需求，设计过程中对每套方案的折弯圆角、冲孔毛刺方向、拼接定位结构都做了工艺性优化，避免加工过程中出现开裂、变形、装配错位等问题，保障每套方案都能直接落地生产。
