轻量化管式概念代步车车架结构设计

该管式车架结构主要面向小型单人轻量化代步载具的研发场景，可适配城市短途通勤、休闲代步类两轮或倒三轮轻型载具的底盘搭建需求，作为整车载荷传递与部件安装的核心承载基体，承担着连接行走机构、转向组件、动力单元与驾乘人员的核心作用，所有外部功能部件都需要依托车架的安装点位完成固定，同时车架需要传递行驶过程中来自路面的冲击载荷、加速与制动过程中的惯性载荷，以及驾乘人员的体重载荷，是保障载具行驶稳定性与结构安全性的核心部件。

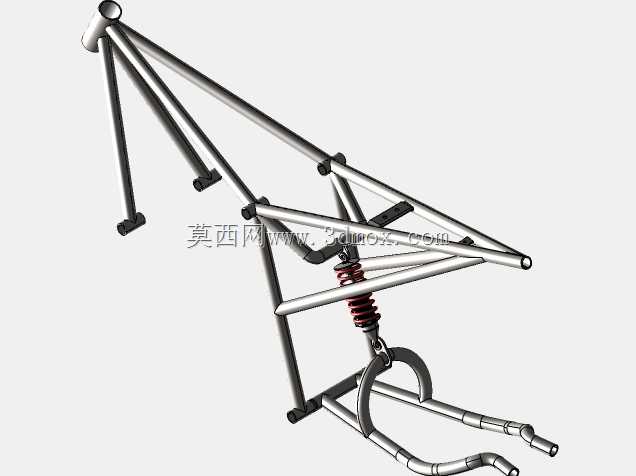

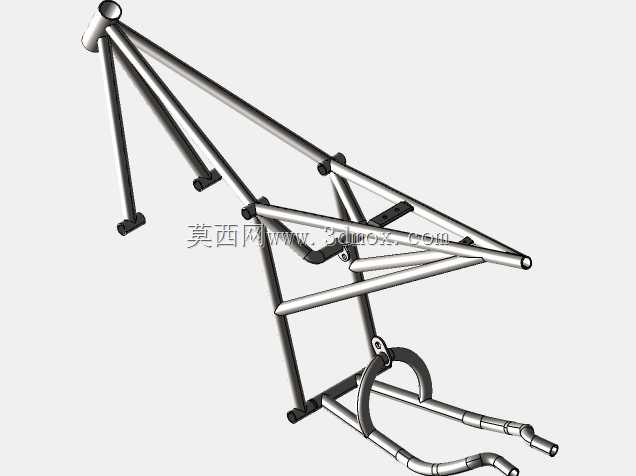

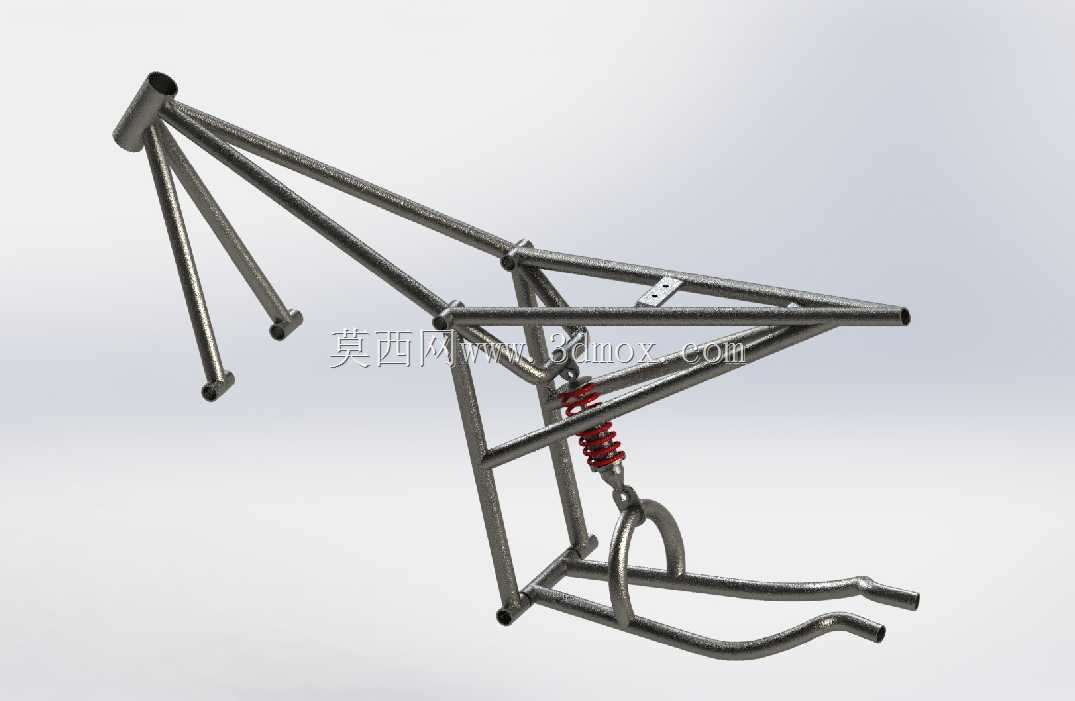

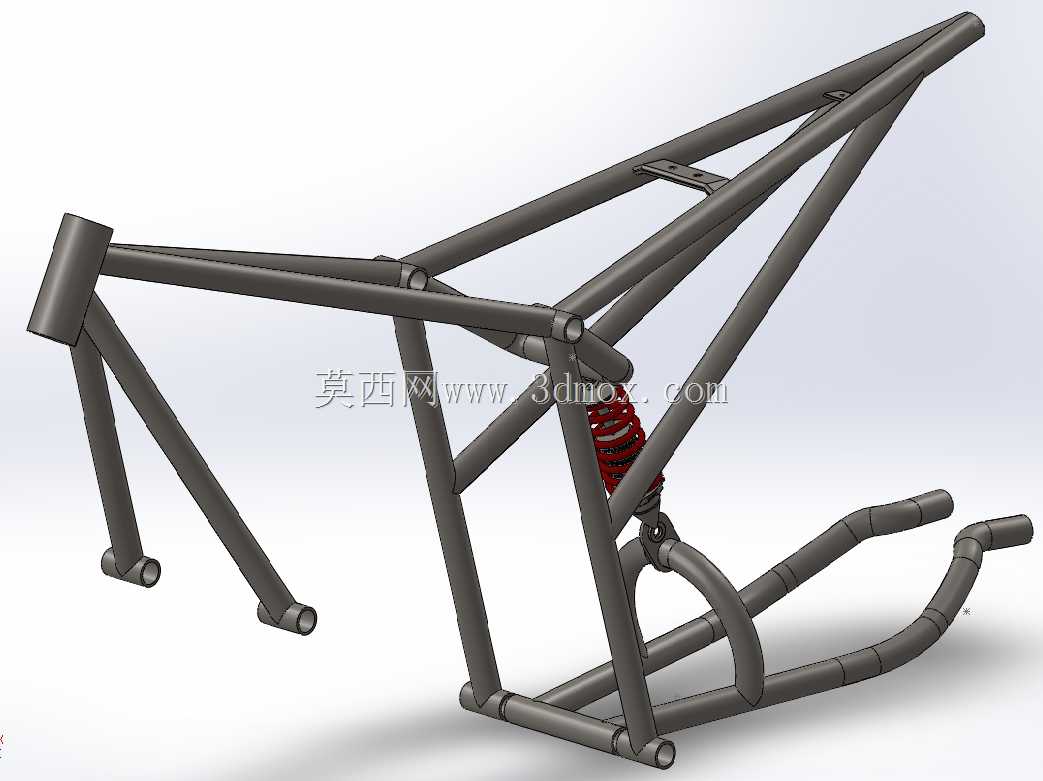

在功能特性层面，该车架采用一体化空间管阵式结构设计，前段预留了标准转向立管安装位，可兼容常规代步车的转向柱与前叉组件安装，立管角度经过优化设定，能够兼顾低速转向的灵活性与高速行驶的直线稳定性；中段采用三角形桁架布局，通过多根圆管的空间交汇焊接形成高刚性封闭受力结构，在控制整体重量的前提下大幅提升了抗扭与抗弯性能，可适配电池、电控单元以及驾乘座椅的安装需求；后段集成了单摇臂安装基座与中置减震悬挂连接点位，减震器上端固定于车架中部的加强横梁位置，下端连接后轮摇臂结构，能够在行驶过程中有效过滤路面颠簸带来的冲击，降低传递到驾乘人员的振动幅度，提升乘坐舒适性。

设计思路上，该结构全程围绕轻量化与高刚性的平衡目标展开，所有承力管材均采用等强度设计逻辑，在载荷集中的交汇节点位置增加了衬套加强结构，避免应力集中导致的管材开裂风险；整体管型走向充分避让了转向机构的运动边界、车轮跳动的极限空间以及驾乘人员的腿部活动区域，不会出现部件运动干涉问题。安装边界方面，车架整体轴向长度适配1.2-1.5米级别的小型代步车尺寸需求，转向立管内径兼容常规25-30mm直径的转向柱安装，后摇臂连接轴孔间距符合通用轻型代步车的安装标准，减震器安装位的孔距可适配行程100-150mm的中置弹簧减震器，中段预留的安装平面可固定尺寸不超过300*200mm的电池或电控组件，整体安装点位无需二次打孔改装即可适配多数通用代步车配件，能够大幅缩短概念车型从设计到样车试制的周期，降低研发阶段的改造成本。
