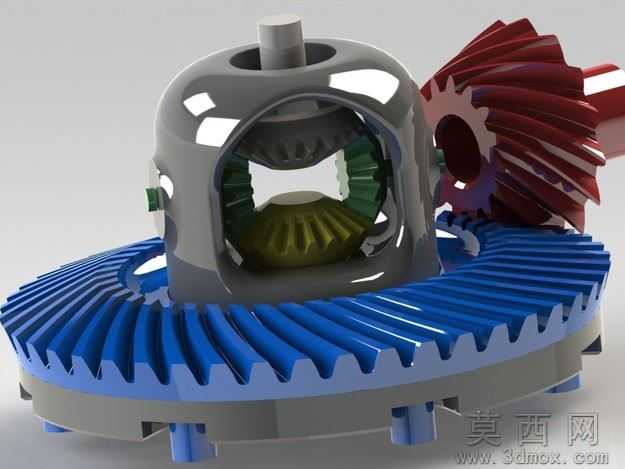

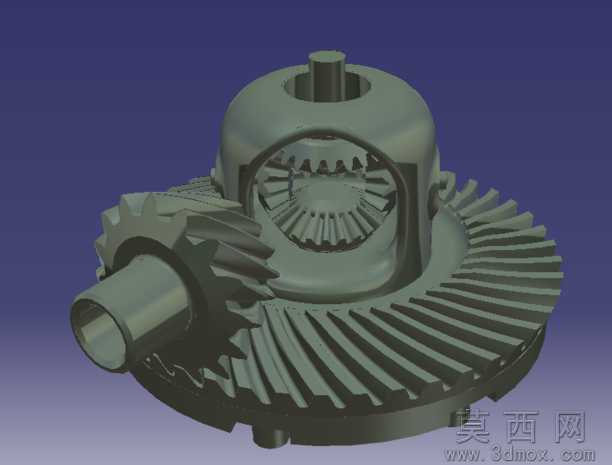

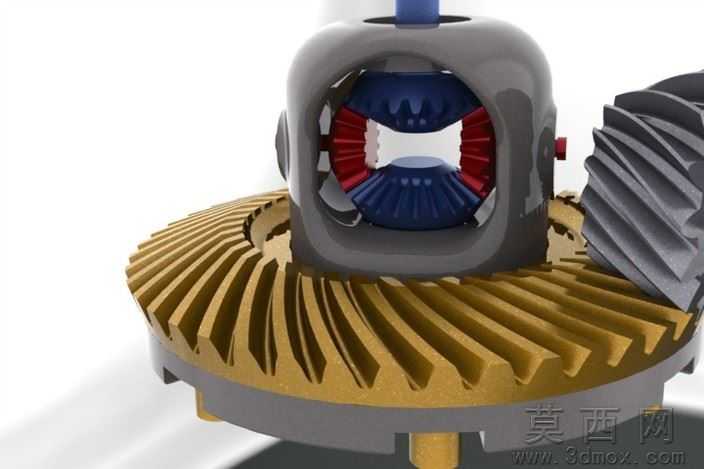

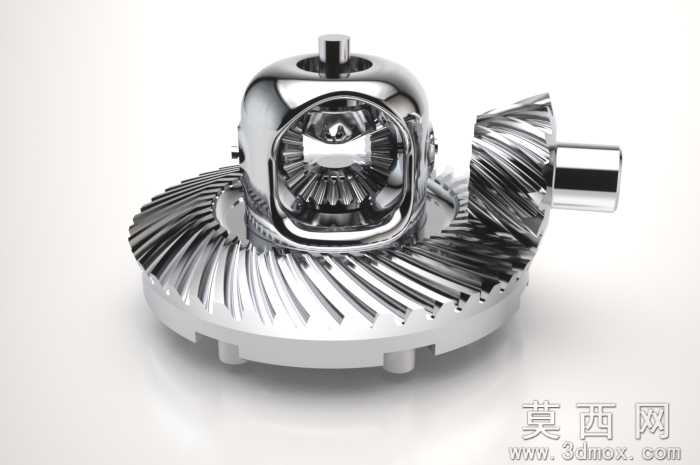

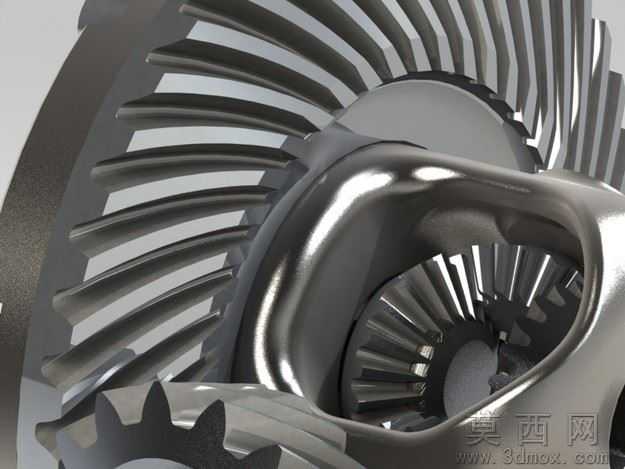

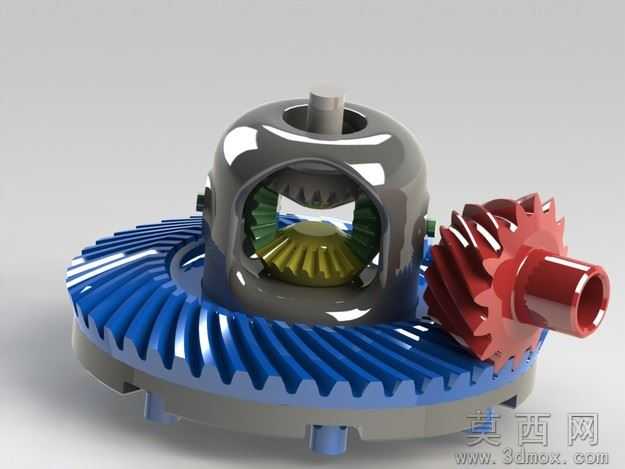

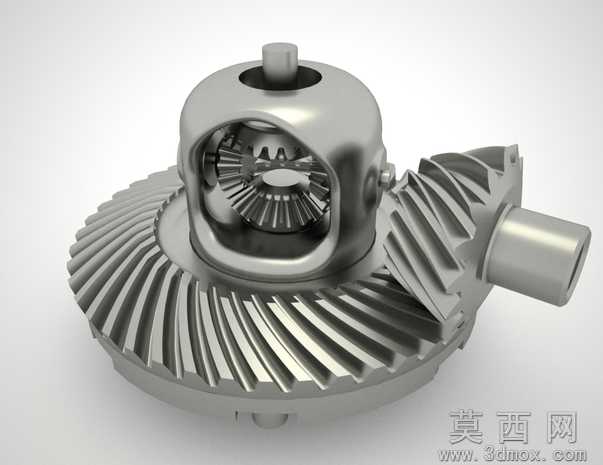

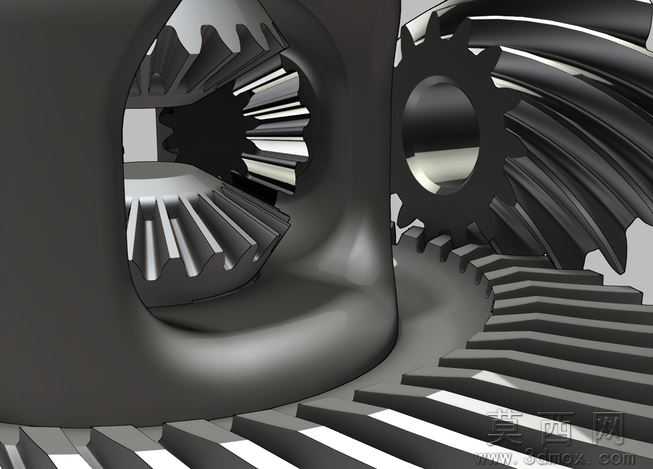

螺旋伞齿轮三维 SolidWorks 模型曲面结构啮合机械零件效果图

本款螺旋伞齿轮三维模型采用 SolidWorks 软件完整建模绘制，完整还原螺旋锥齿轮成对啮合的装配结构，精准复刻齿轮锥面螺旋齿廓、轮毂安装结构等全部零部件细节，建模过程严格遵循机械传动齿轮设计标准，齿形渐变曲面通过软件曲面建模工具分步构建，精准还原从大端到小端逐步收窄的齿型特征，保证齿轮啮合传动的几何精度。   建模时先依托草图功能绘制齿轮基准分度圆锥，通过拉伸、旋转基础命令搭建齿轮主体基体，再使用扫描、放样曲面工具生成连续螺旋齿面，利用装配约束完成一对螺旋伞齿轮交错轴配对装配，直观呈现两相交轴动力传递的结构形态。模型完整保留可编辑建模特征树，齿顶、齿根、安装孔等尺寸参数可直接在软件内修改调整，便于工程师按需调整模数、锥角、齿数等传动参数。   模型可直接用于机械传动结构三维方案演示、设备结构仿真、加工出图等场景，借助 SolidWorks 工程图功能可一键导出二维 CAD 加工图纸，完整标注齿形关键尺寸、安装配合公差，适配减速机、工程机械传动机构、农机动力总成等设备的前期设计校核，曲面齿形建模逻辑清晰，可供机械设计人员学习锥齿轮三维建模思路，完成装配干涉检查、传动运动模拟等数字化验证工作。
