杜卡迪999摩托车发动机活塞结构设计

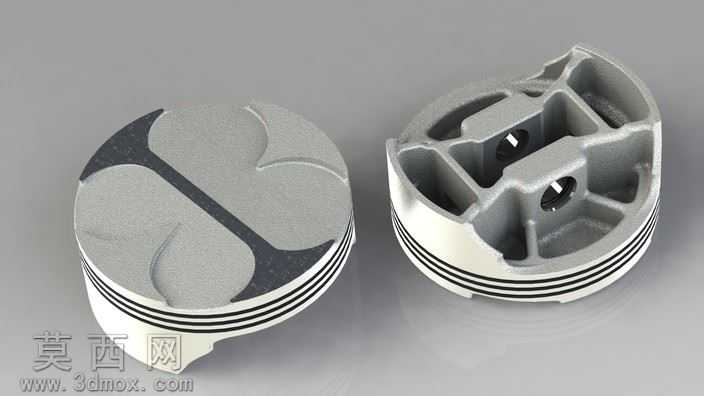

本作品为适配杜卡迪999高性能摩托车发动机打造的活塞三维设计方案，建模阶段以100毫米缸径为核心尺寸基准，严格遵循大排量高转速摩托车发动机的活塞设计规范开展结构搭建。建模过程中首先完成活塞顶部轮廓的精准构建，针对高压缩比动力输出需求，顶部设计有适配燃烧室构型的特殊曲面造型，同时预留出气门避让的凹陷结构，避免发动机高转速运转工况下活塞与进排气门发生运动干涉，保障配气机构的运行安全。活塞环槽区域采用分层式结构设计，精准还原多道气环与油环的安装位尺寸，环槽的宽度、深度以及侧壁平整度都经过参数化校准，确保活塞环安装后能够实现可靠的气缸密封效果，同时兼顾机油刮除、缸壁润滑调控的功能需求。活塞内部采用轻量化加强筋结构设计，在保证活塞整体结构强度、能够承受高转速下爆发压力与热负荷的前提下，尽可能削减非受力区域的材料厚度，有效降低活塞往复运动的惯量，提升发动机的转速响应速度。活塞销座区域做了加厚强化处理，精准匹配活塞销的安装孔径，同时设计有可靠的卡环限位结构，避免活塞销在高速往复运动中出现轴向窜动。材质与渲染表现上，活塞顶部采用高硅铝合金的哑光金属质感表现，还原真实活塞顶面经过高温工作后的细腻材质状态，活塞裙部做了差异化的表面处理效果呈现，环槽区域通过明暗层次区分不同环位的结构特征，内部加强筋的金属切削质感也做了细致还原，整体渲染效果能够清晰展现活塞的内外结构细节。设计过程中充分考量了活塞的热膨胀特性，对裙部的型线做了适配性优化，确保发动机在不同工作温度区间下，活塞与气缸壁之间都能保持合理的配合间隙，既避免冷启动敲缸，也防止热态下活塞出现拉缸故障，整体结构设计完全贴合高性能摩托车发动机的动力输出特性，可用于发动机结构教学、改装方案验证以及相关零部件的设计参考。
