PP材质2空腔带滑块1挺杆注塑模具结构

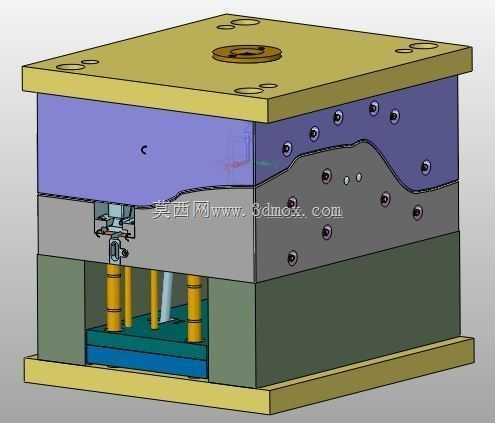

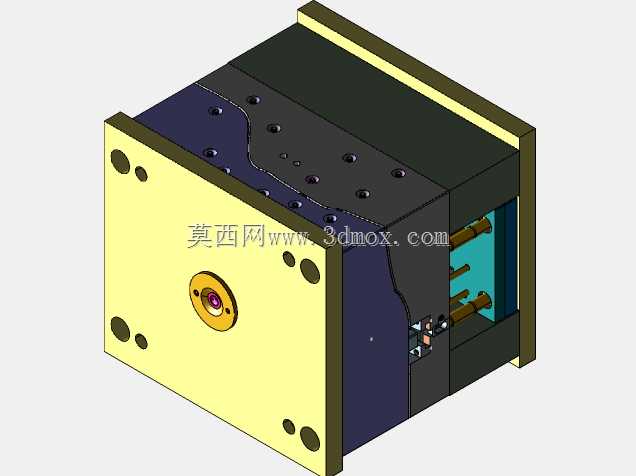

这套模具主要应用于民用给排水、家电配套管路配件的批量注塑生产场景，针对PP材质管状零件的成型需求开发，能够在单次合模循环中完成两件管状制品的完整成型，适配中小规格PP管材接头、穿线护套管等常见塑胶管件的量产需求，在民用建材、家电装配、小型流体管路配套领域具备较高的实用价值。从实际生产用途来看，这套模具针对PP材料熔融流动性适中、冷却收缩率稳定的特性做了适配设计，能够稳定产出内壁光滑、外形规整的管状塑件，成型后的管件可直接用于管路接驳、线束防护等场景，无需额外的二次修整工序，有效降低生产环节的人工成本。在功能特性上，模具采用2空腔排布设计，平衡了单模产能与模腔注塑压力分布的需求，避免单腔过多导致的走胶不均、塑件缺料问题；配套的3块滑块结构针对管件侧面的凹凸接驳结构做了侧向抽芯设计，开模时滑块可沿侧向导轨平稳滑移，顺利脱离塑件侧面的倒扣结构，不会拉伤塑件表面；1组挺杆机构设置在动模侧的顶出区域，顶出力分布均匀，能够在开模后平稳将成型后的管件从动模型腔中推出，避免顶出过程中塑件出现变形、顶白等质量缺陷。设计思路上，整套模具采用标准模架搭建，从上到下依次设置定位圈、定模板、型腔镶块、动模镶块、滑块组件、顶出板、支撑柱与动模底板，定位圈与注塑机射嘴中心精准对齐，保证熔融塑胶能够顺利通过浇注系统进入模腔；冷却水路沿型腔、型芯周边均匀排布，能够在注塑保压完成后快速带走热量，缩短塑件冷却定型周期，提升整体生产效率；支撑柱均匀分布在动模底板与顶出板之间，抵消注塑过程中模腔受到的胀型力，避免模架出现变形凹陷，延长模具整体使用寿命。从安装边界来看，这套模具的外形尺寸适配常用的160吨级卧式注塑机安装规格，上下模的安装孔位符合标准模架的装夹尺寸要求，侧向滑块的抽芯行程预留了足够的安全距离，合模时滑块与定模的锁模面贴合紧密，不会出现飞边溢料问题；顶出机构的行程与注塑机的顶杆顶出行程匹配，无需额外改装即可直接上机调试生产，模具的整体闭合高度符合对应吨位注塑机的容模尺寸范围，吊装、装夹、调试的操作空间预留充足，能够快速完成上机前的准备工作。
