V2双缸斯特林动力装置结构设计

这款V2构型的双斯特林动力装置，属于外燃式热能转换机械，核心应用场景覆盖低品位热能回收利用、科普教学演示、小型分布式离网供电、低温差动力实验等领域，可依托工业余热、太阳能集热、生物质燃烧热源等多种外部热源实现动力输出，无需依赖燃油爆燃做功，对热源品质要求宽泛，在偏远区域小型供电、教学实验台搭建、余热回收示范项目中具备独特的应用价值。

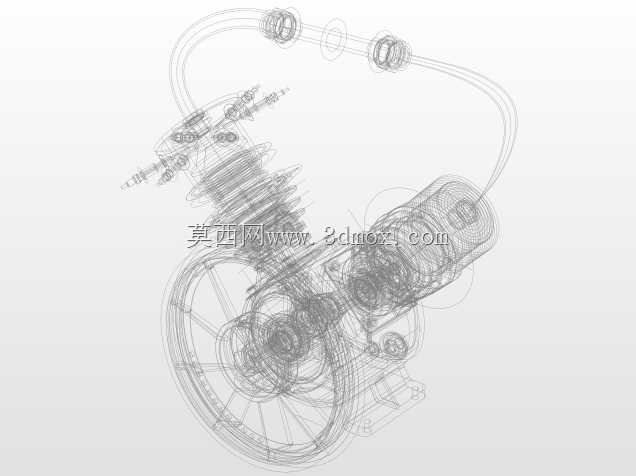

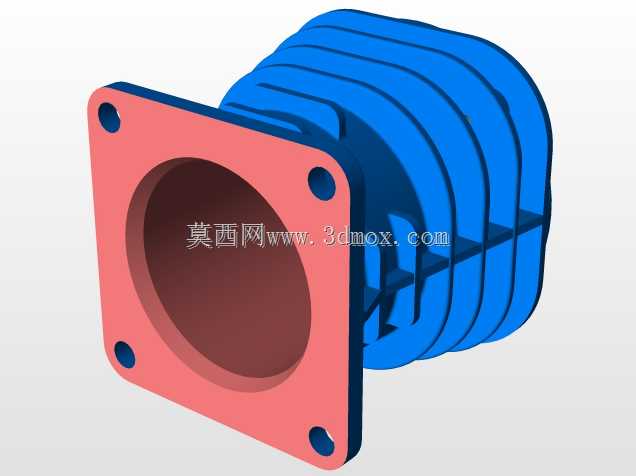

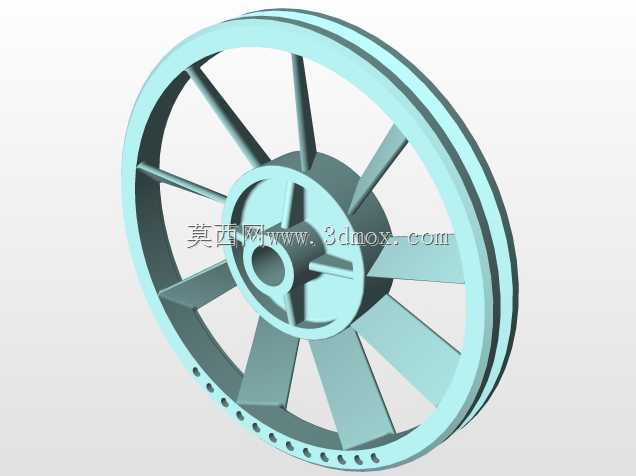

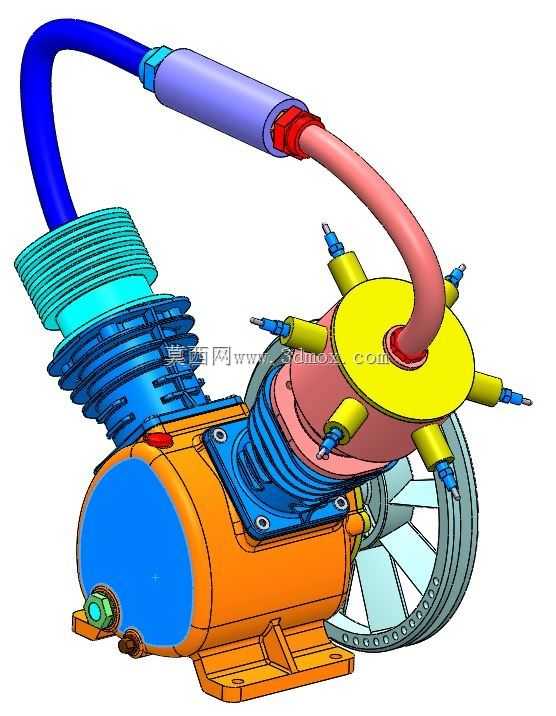

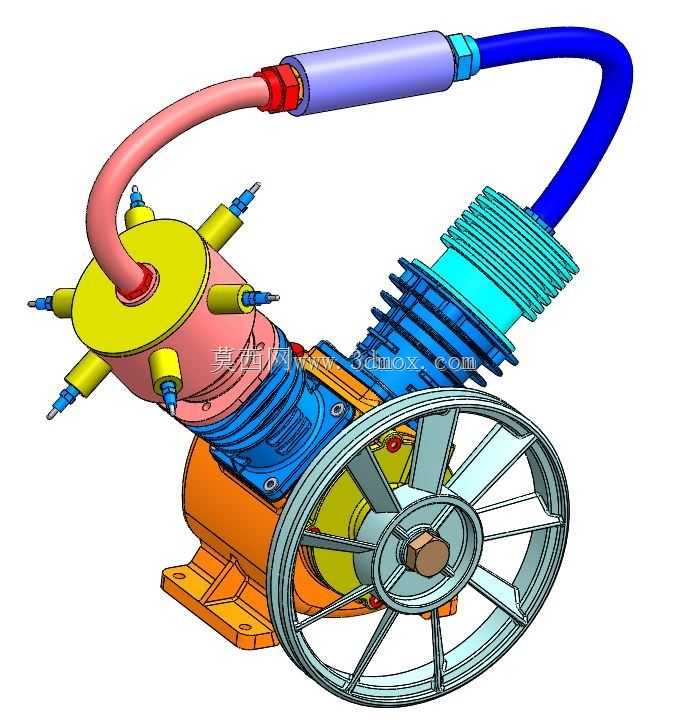

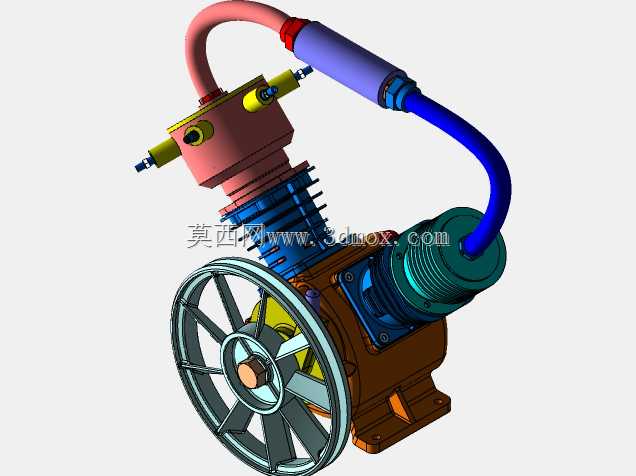

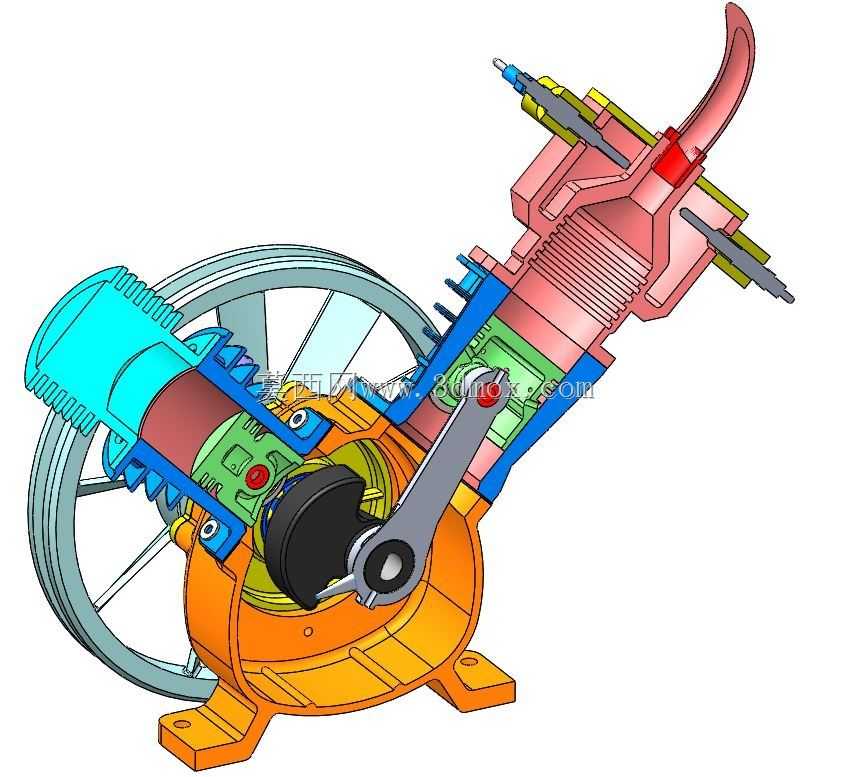

装置采用V型双缸布局，两个独立的斯特林做功单元通过连通管路实现热腔与冷腔的工质循环，区别于传统单缸斯特林动力输出波动大的问题，双缸错相位做功的设计能够大幅降低输出轴的扭矩脉动，让飞轮运转更平顺，同时提升整体动力输出的稳定性。热端采用多鳍片散热结构的气缸设计，能够快速建立冷热端温差保障做功效率，冷端配置独立的换热腔体，通过外置管路连通两个气缸的工质腔，实现封闭回路内的工质往复流动，配合带辐条结构的大直径飞轮储存转动惯量，能够顺利越过做功死点，保障装置持续稳定运转。

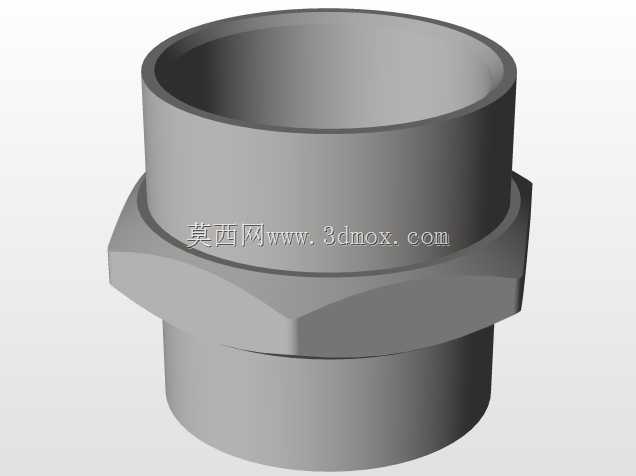

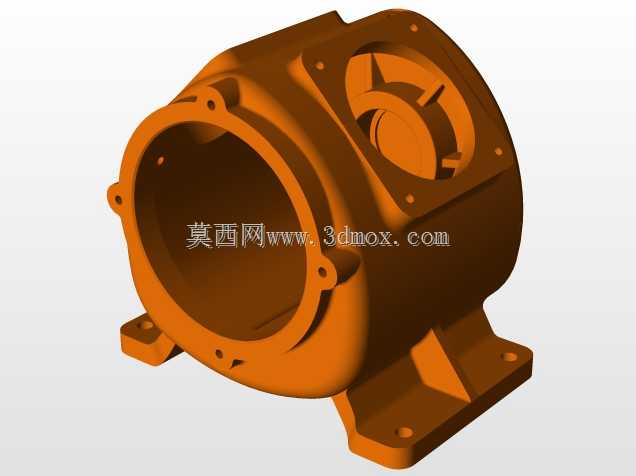

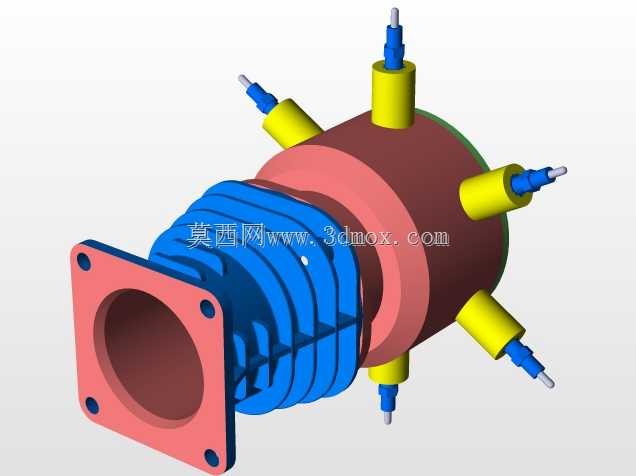

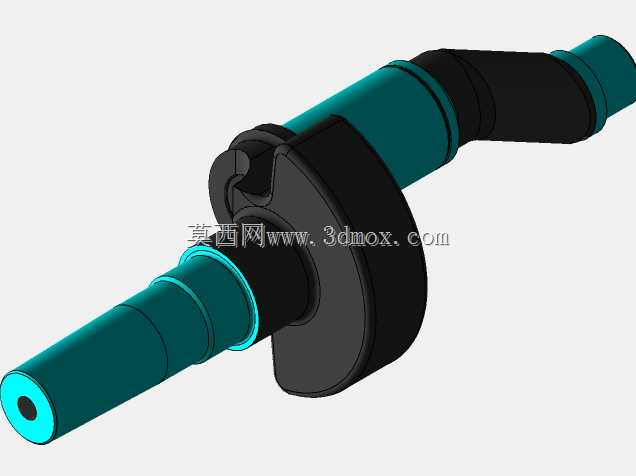

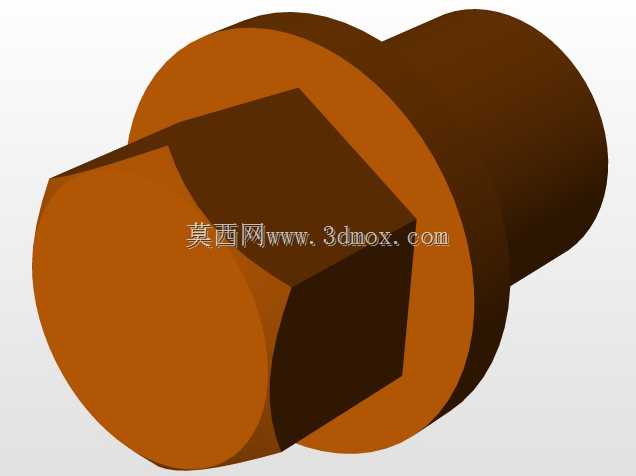

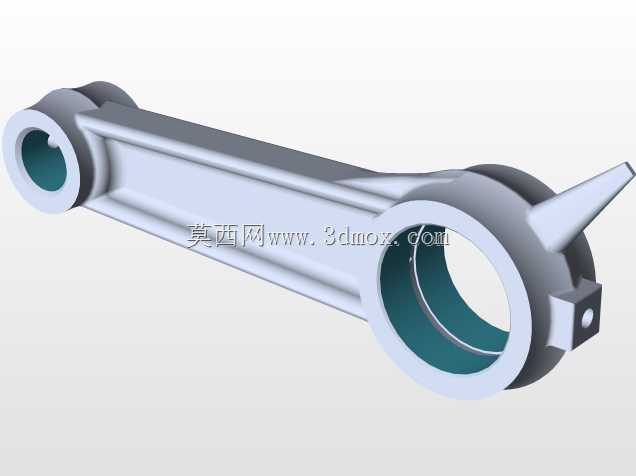

设计过程中优先考虑了装配的便捷性与结构的可视化效果，底座采用一体化铸造式安装脚，预留了四个对称的安装固定孔位，可直接固定在实验台架或安装基座上，整体安装边界紧凑，横向最大尺寸不超过大飞轮的直径范围，纵向高度适配常规实验台的操作空间，管路走向采用大弧度弯管设计，既降低工质流动阻力，也避免管路弯折造成的应力集中。各气缸的换热鳍片采用等间距排布，保障冷热端换热面积充足，火花塞样式的接头预留了温度、压力传感器的安装位置，可方便后续开展性能测试实验。曲轴连杆机构隐藏在飞轮侧的机壳内部，传动部件做了防护设计，既避免运转过程中的安全隐患，也让整体外观更整洁。

在功能实现上，该装置只要在热端施加足够温差即可启动运转，无需复杂的油路、点火系统，结构可靠性高，维护成本低，既可以作为教学演示模型直观展示外燃机的工作循环原理，也可经过参数优化后作为小型动力源驱动微型发电机、小型水泵等低功耗负载，适配多种小规模动力需求场景。
