七工位球头自动组装生产设备结构设计

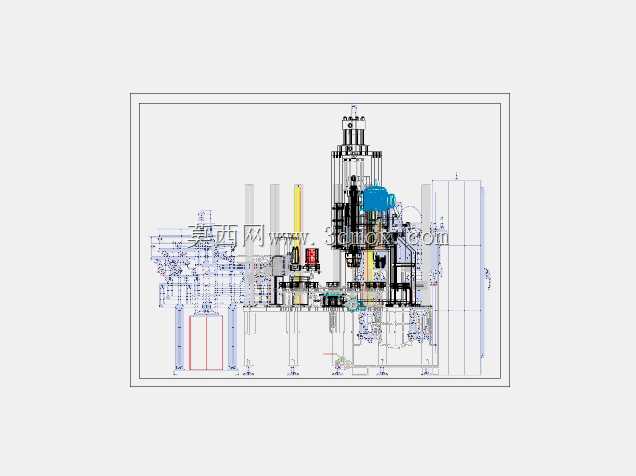

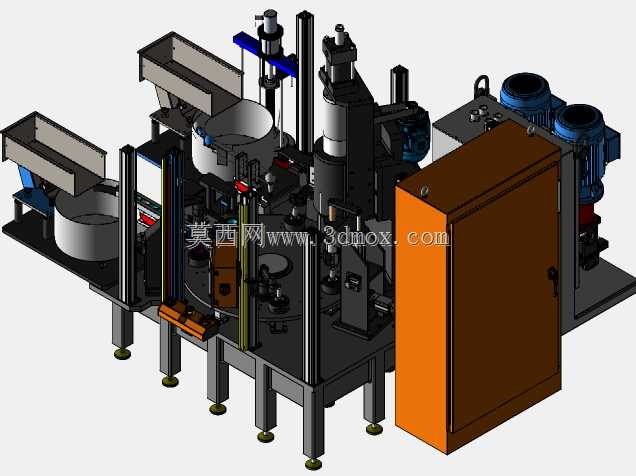

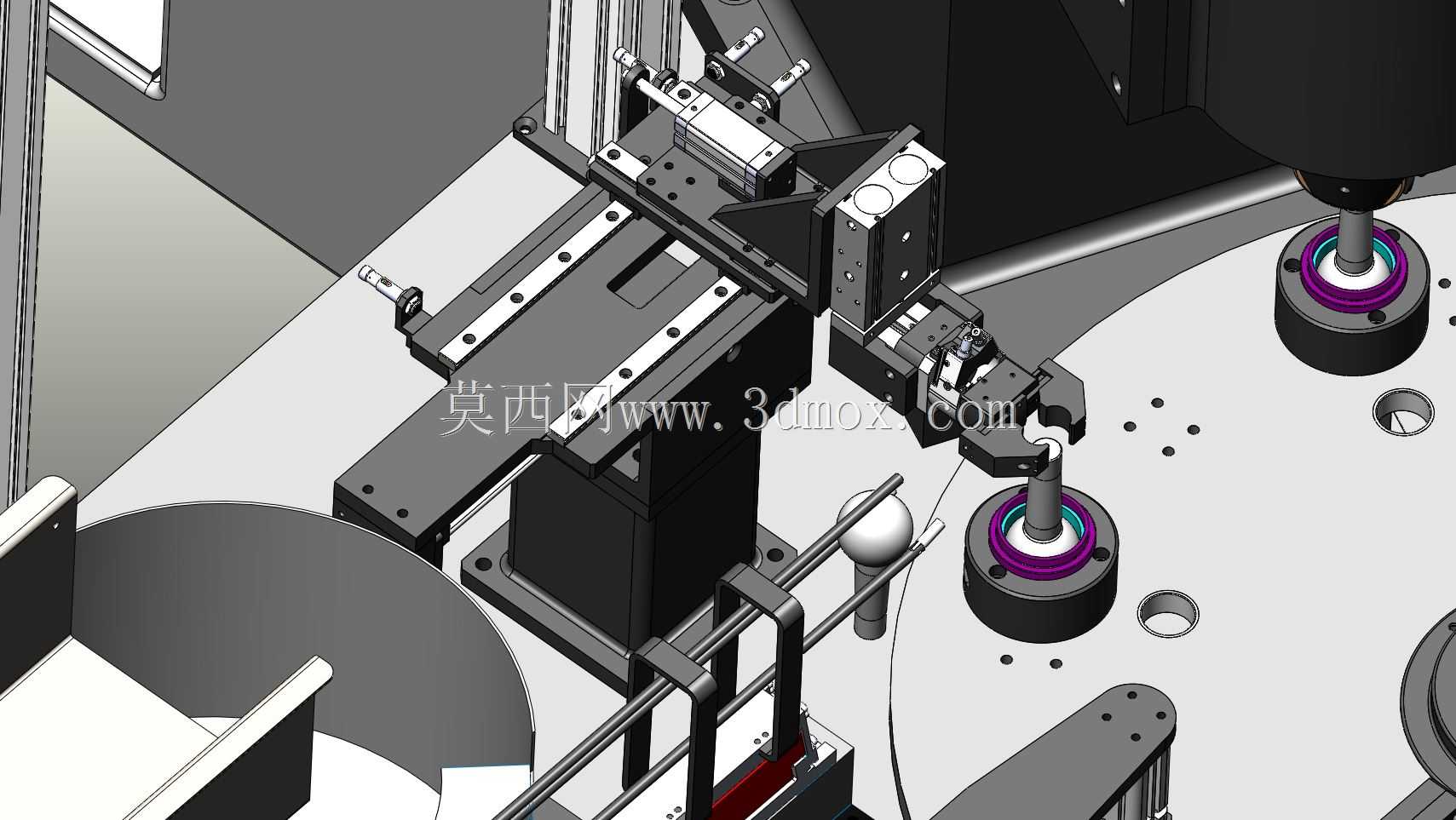

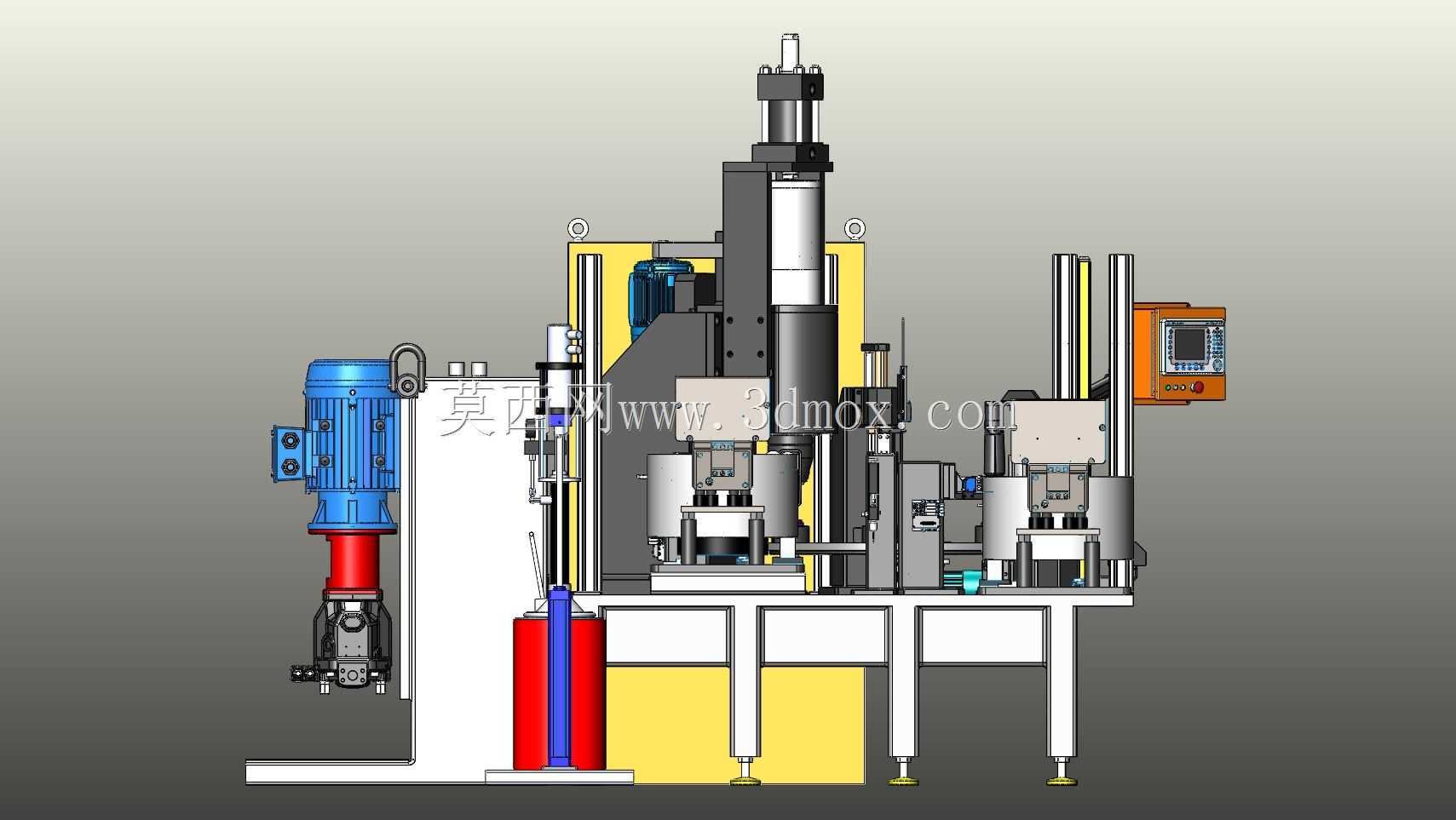

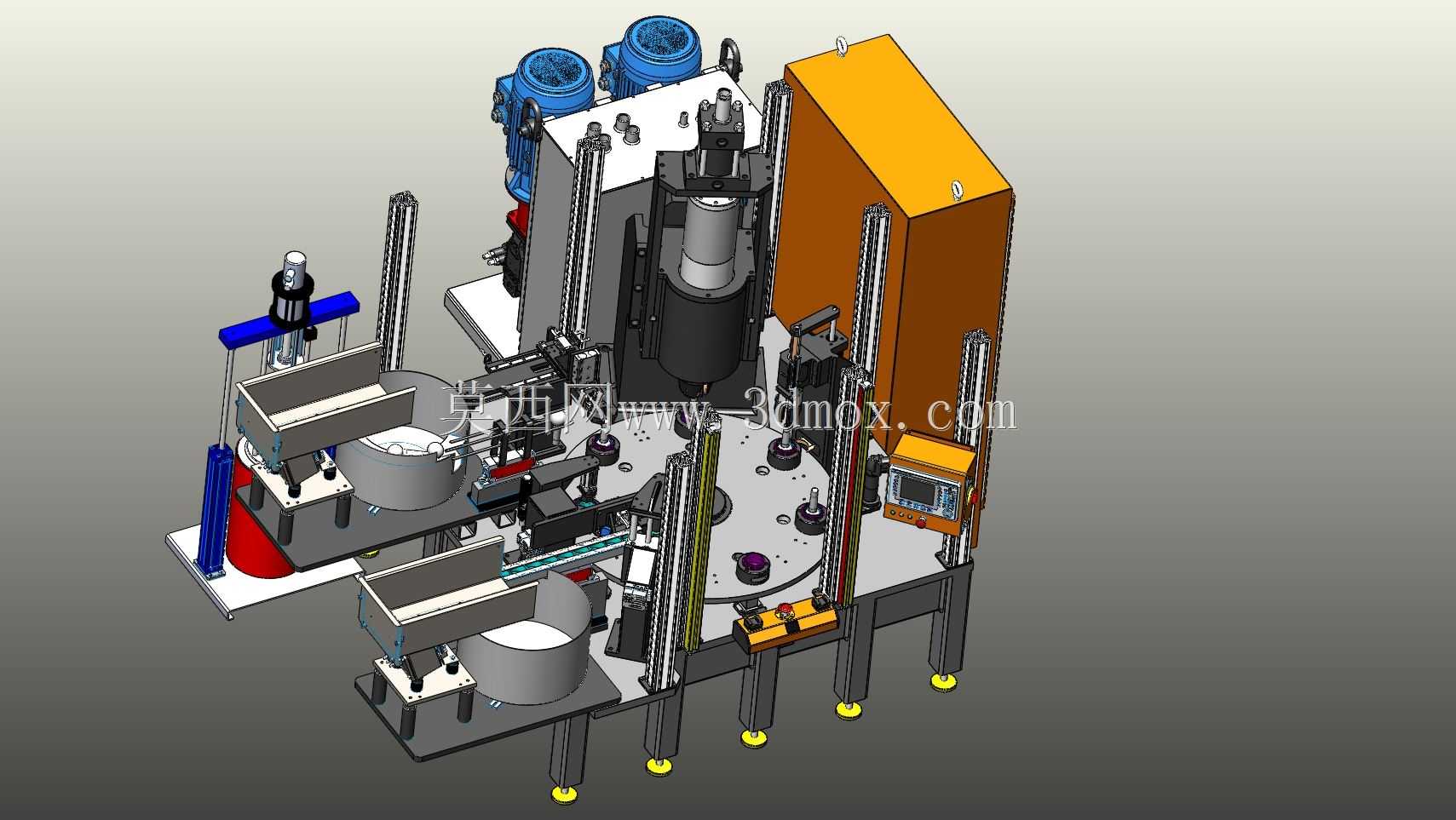

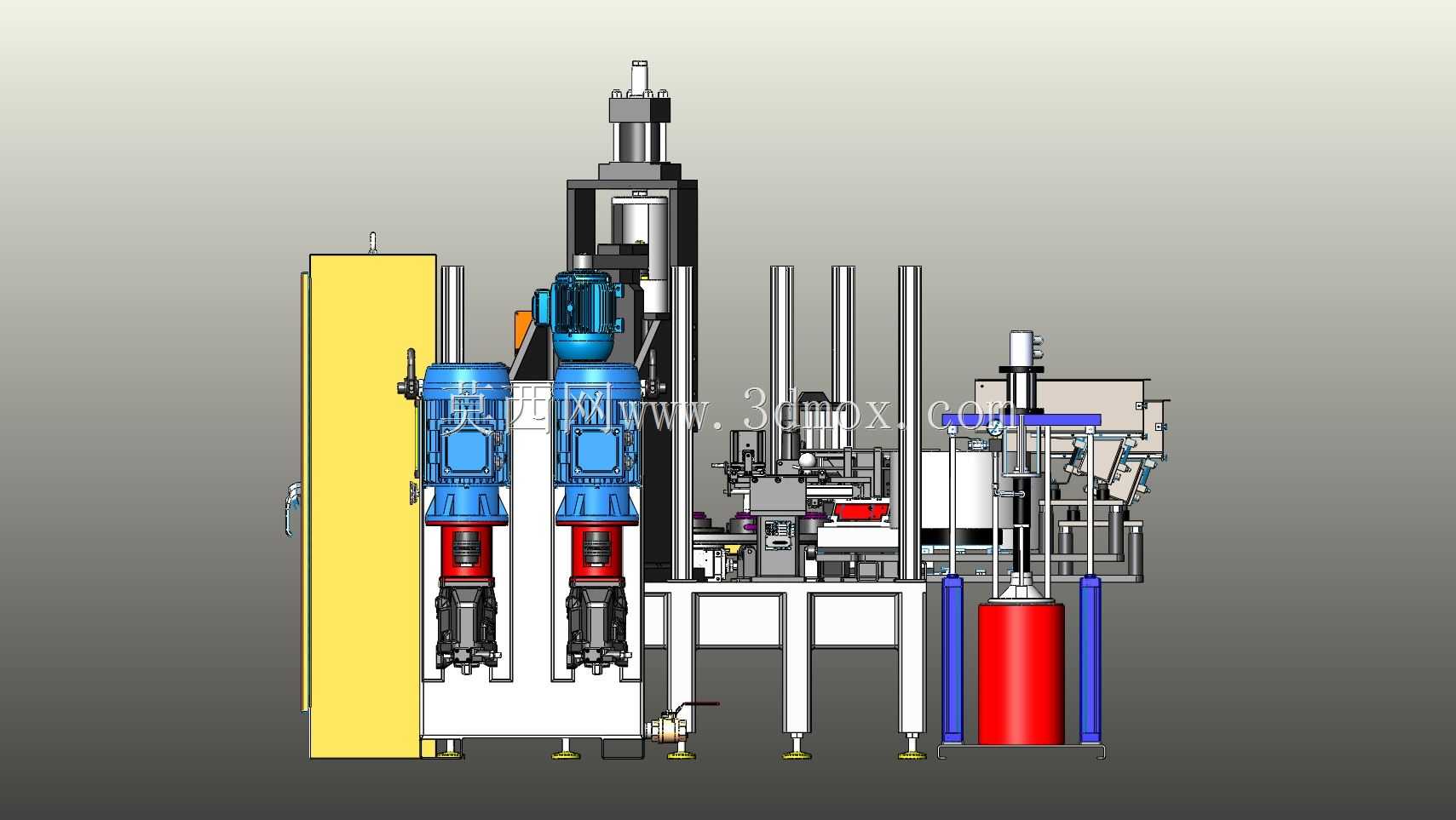

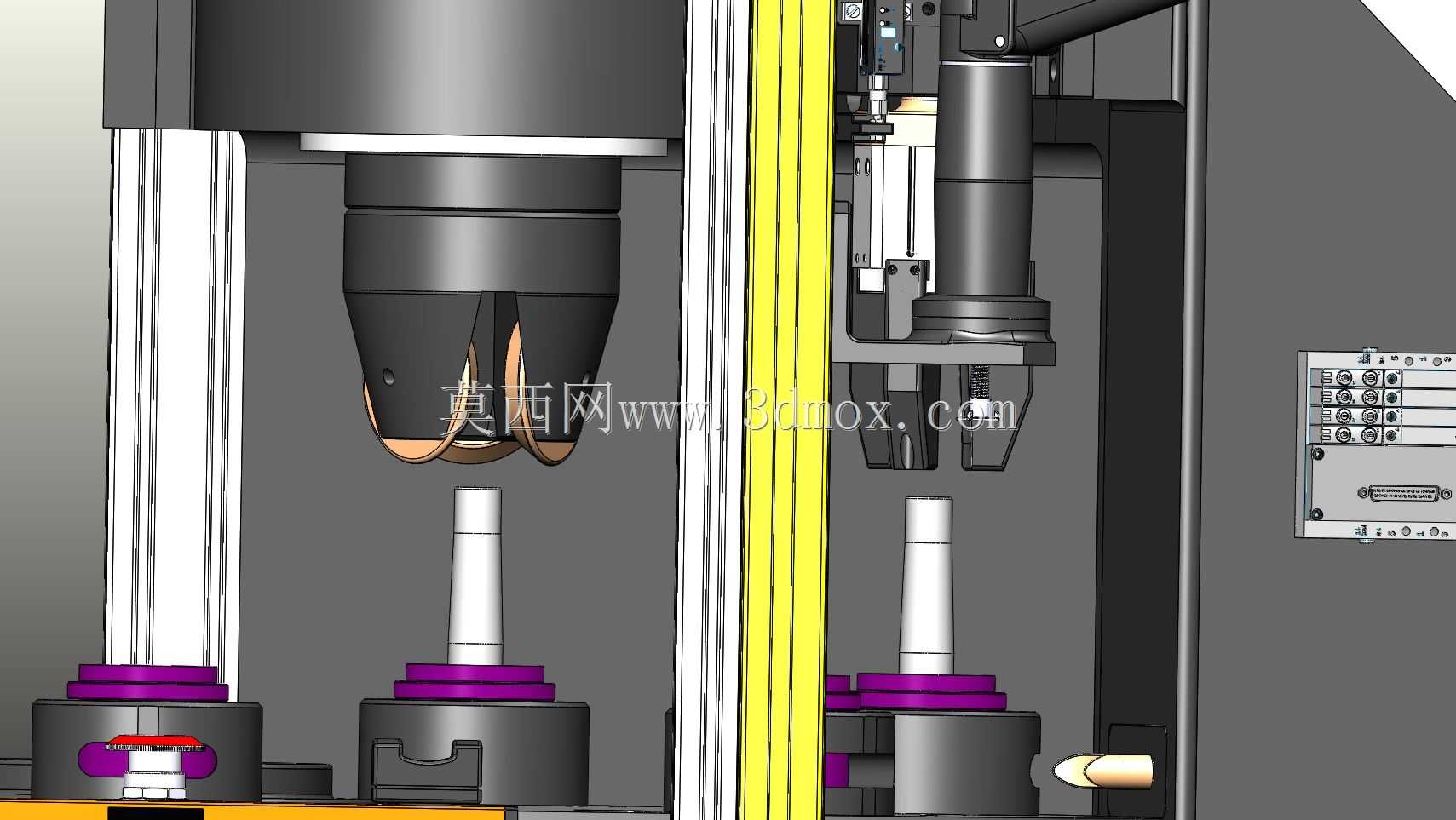

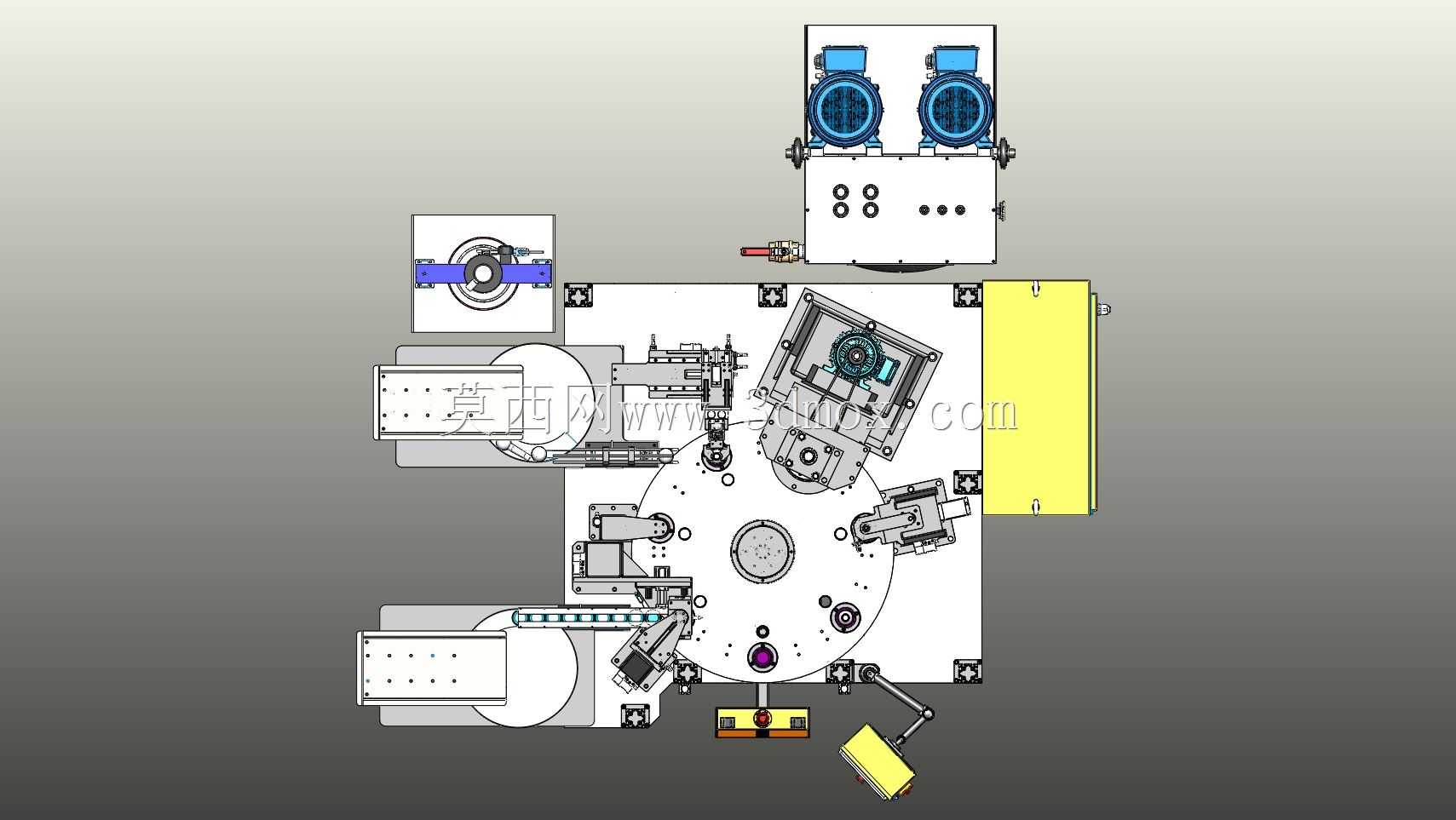

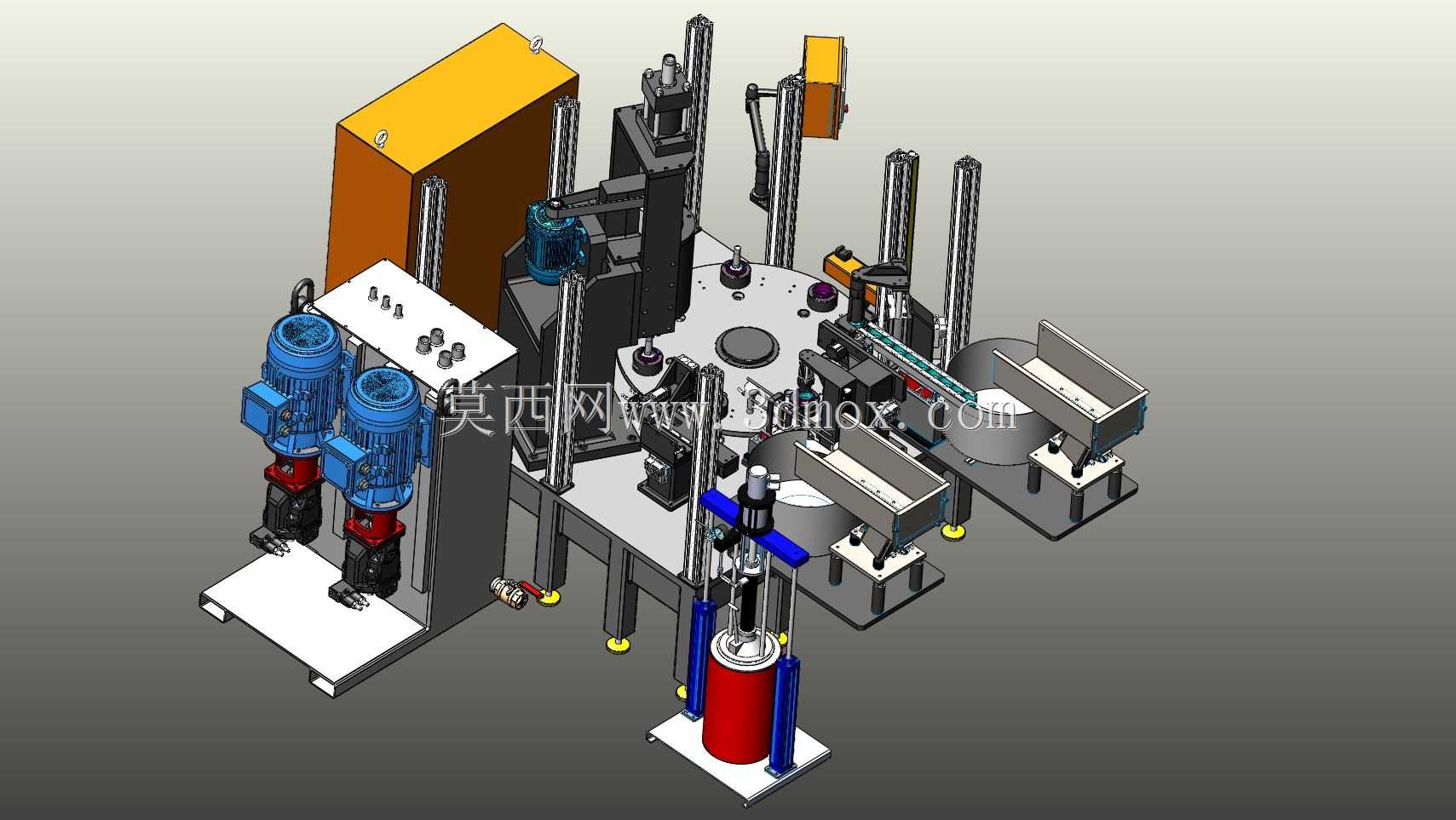

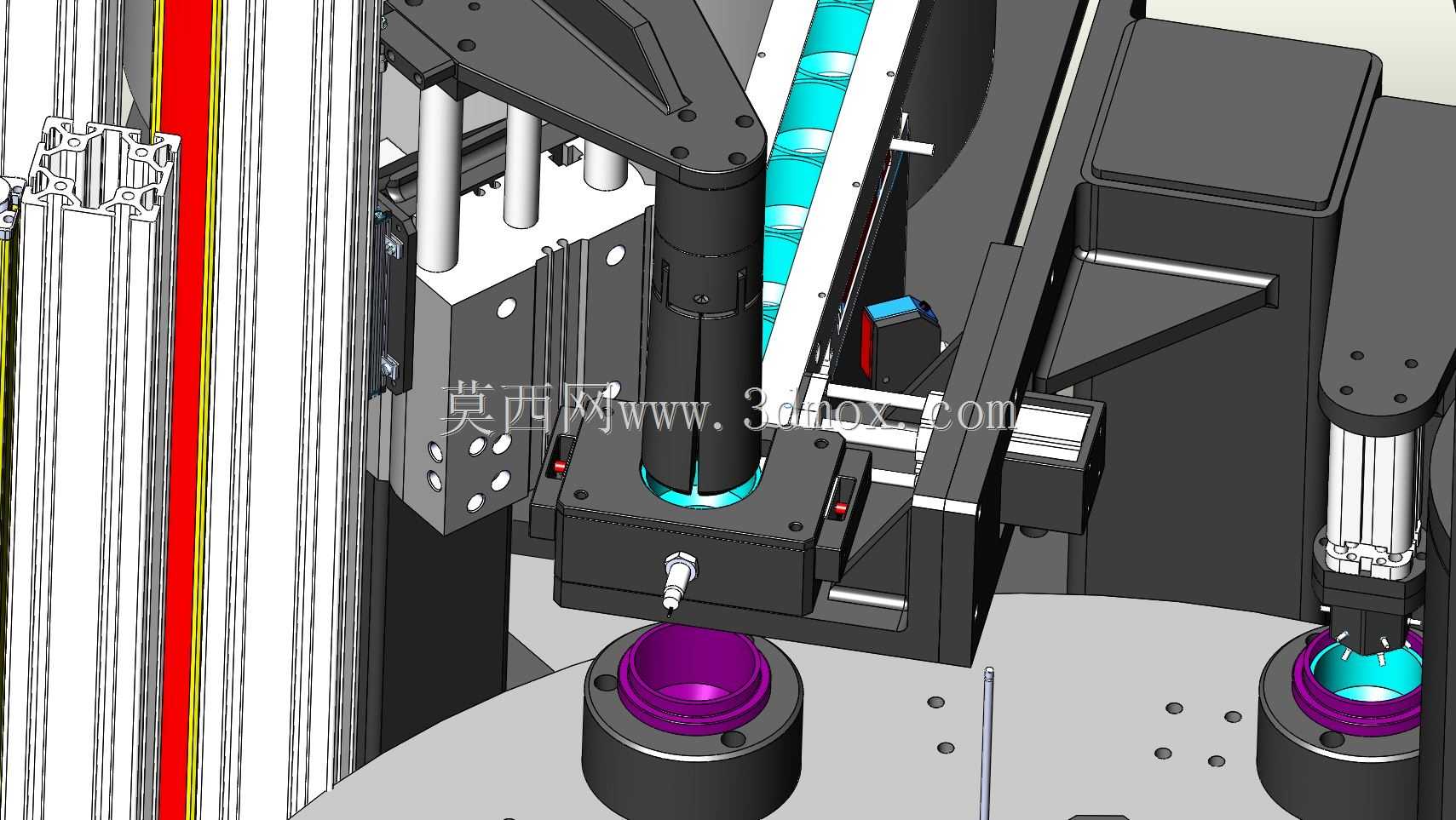

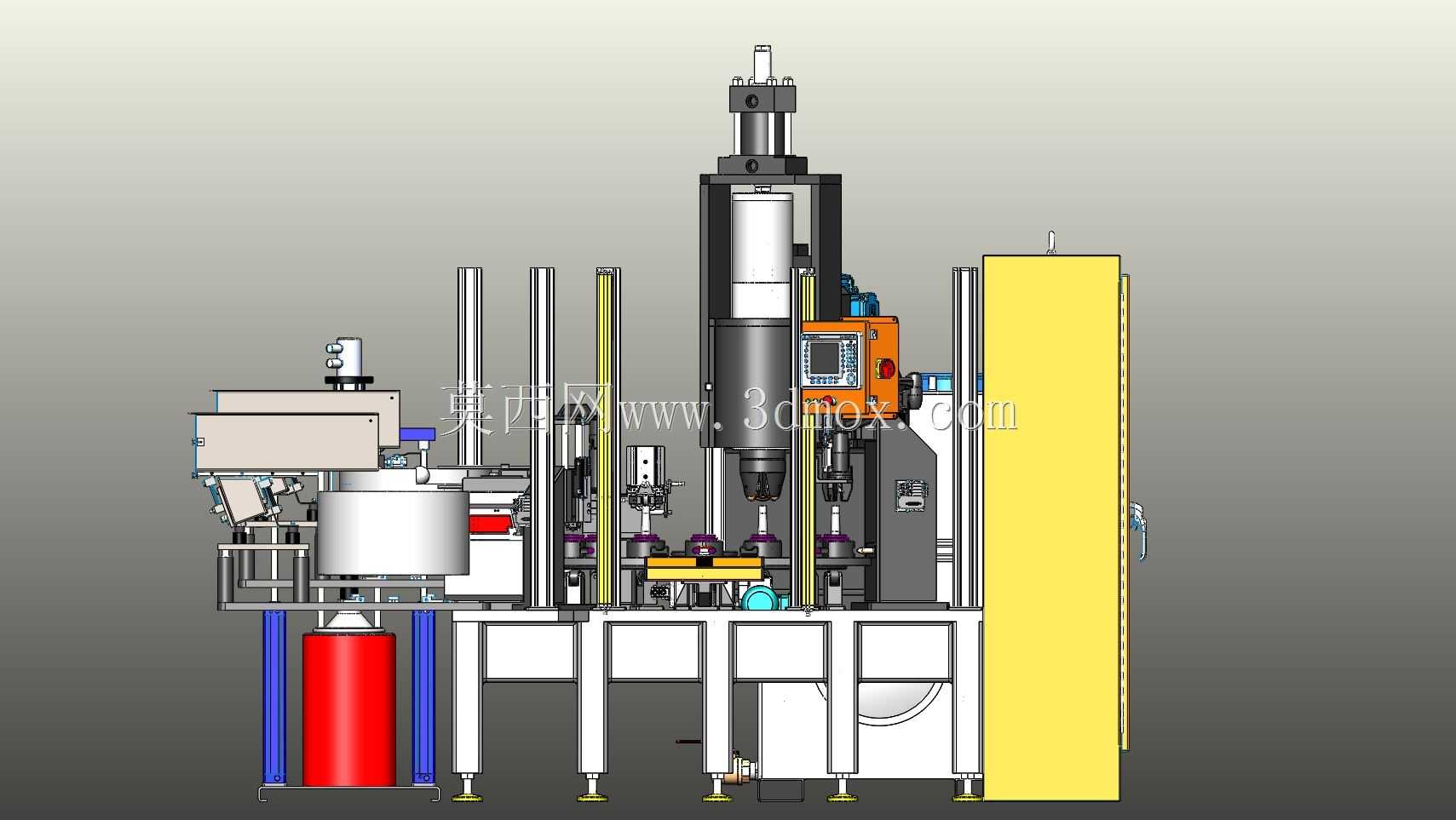

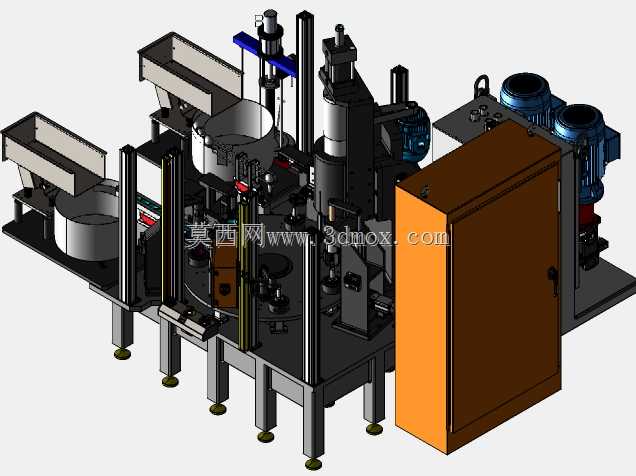

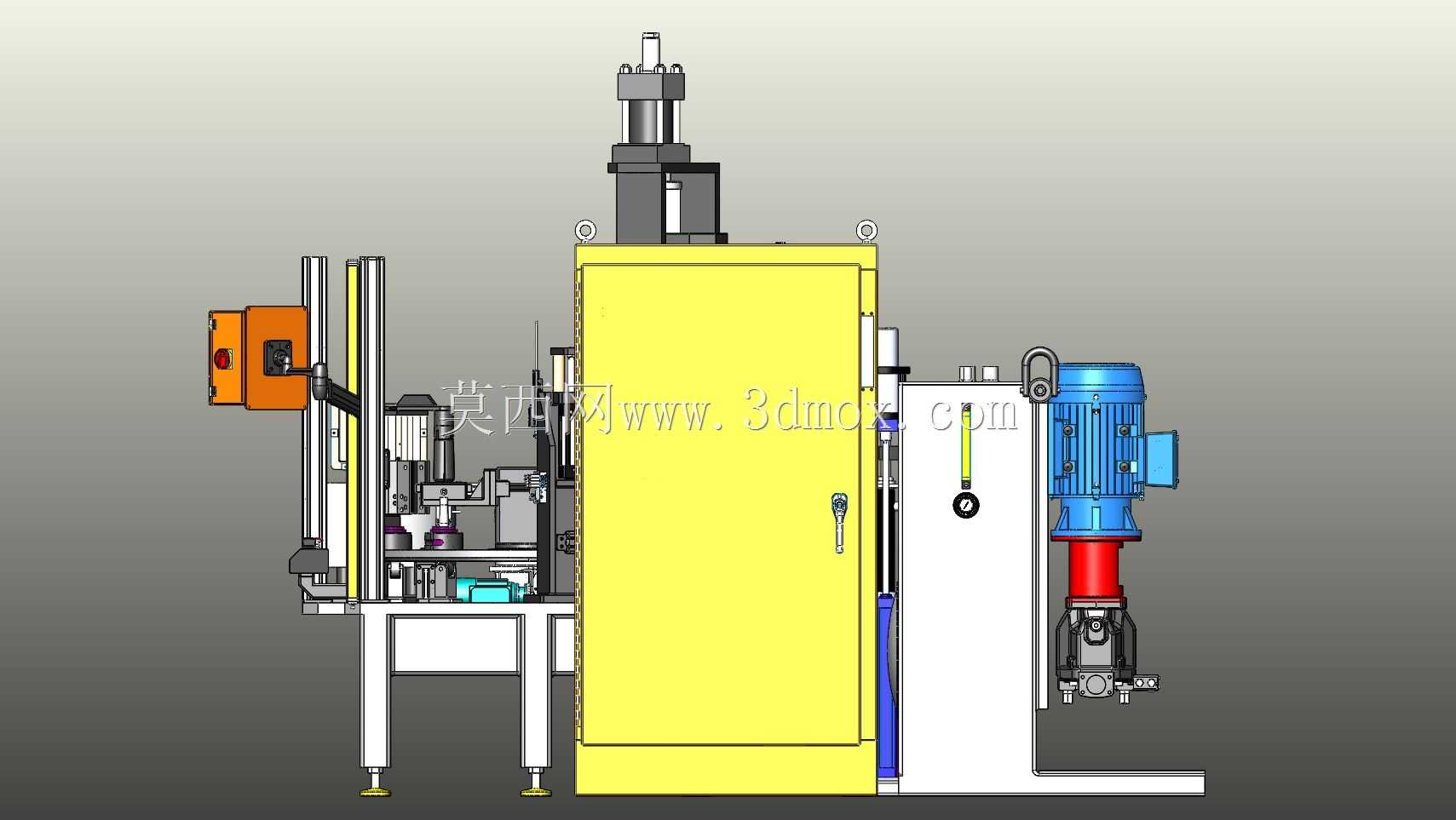

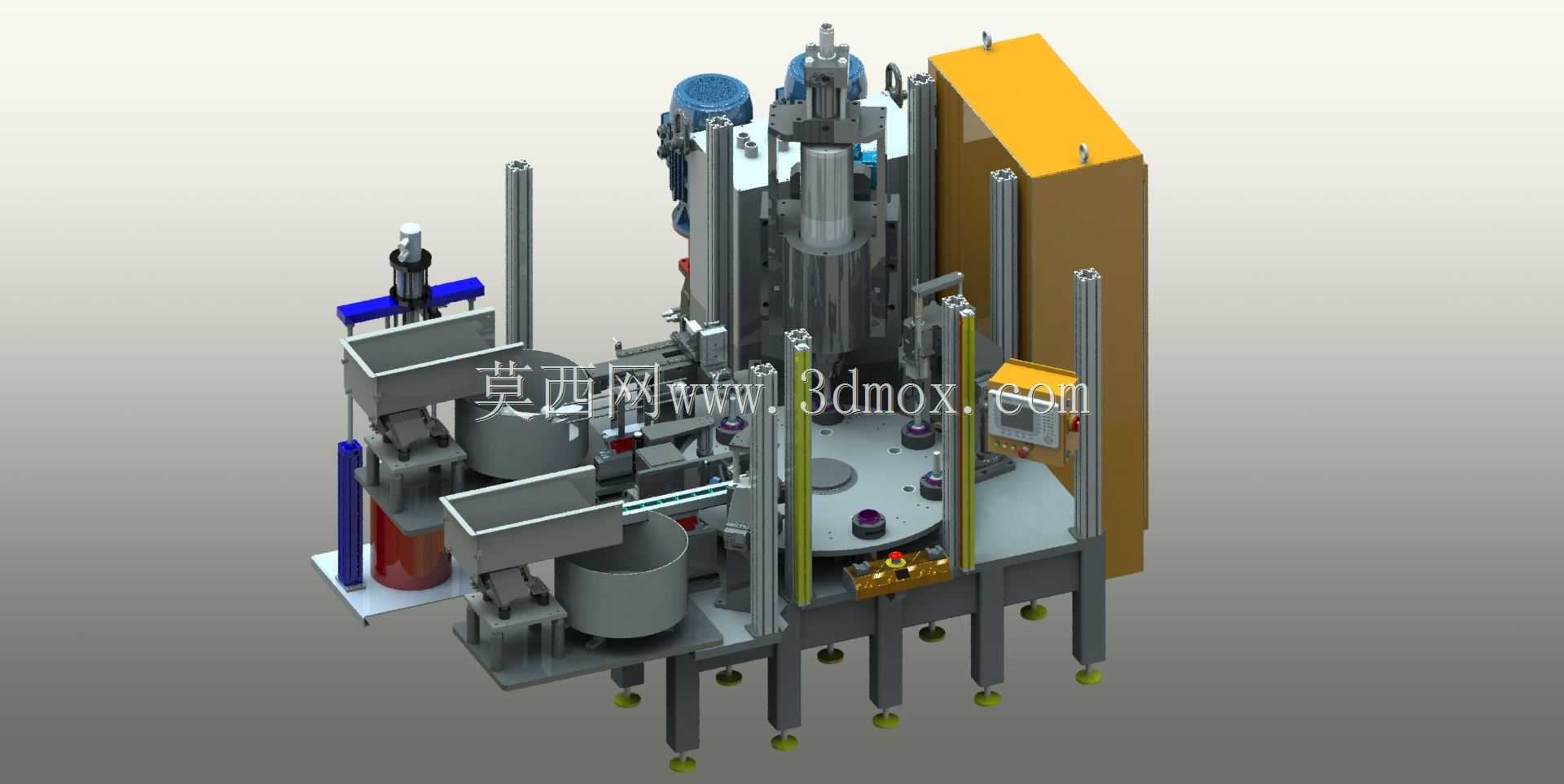

该设备面向汽车底盘球头类零部件的批量装配生产场景，适配球头销、球碗、轴承、密封件等多类零件的序化组装作业，可直接接入球头零部件机加工产线末端，替代传统多工位人工排布装配的作业模式，解决人工装配过程中涂脂量不均、轴承压装偏斜、螺栓插入扭矩不一致、漏装错装等常见质量问题，适配直径15mm至40mm区间的常规乘用车球头产品装配需求，单工位节拍可控制在6秒以内，整线运行仅需1名操作人员完成上下料补料与异常处置，大幅降低球头装配环节的人力投入与质量管控成本。设备采用回转式多工位圆盘布局，核心承载为高精度间歇凸轮分割器驱动的回转工作台，工站沿圆盘周向均匀排布，依次设置工件上料工位、球碗轴承预装工位、定量润滑脂加注工位、螺栓压装插入工位、辊形端隙检测工位、密封件预装预留工位、成品下料工位，各工站动作通过立式导向轴与直线轴承构成的压装导向单元完成，搭配气动执行元件与伺服压装单元实现不同力度要求的装配动作，其中润滑脂加注工位配置定量注脂阀，可根据球头内腔容积精准控制注脂量，避免油脂溢出或润滑不足问题；端隙检测工位配置位移传感组件，可实时采集球头装配后的轴向间隙数据，不合格品可在下料工位自动分拣剔除。设计过程中充分考虑产线落地的安装边界与操作便利性，设备整体采用方管焊接机架作为承载基础，底部配置可调式支撑脚轮，可适配车间不同平整度的地面安装需求，机架外围预留安全防护门安装位与气动管路、电气线路走线槽，电控柜集成于设备侧方的立式柜体内部，操作面板设置于设备正面操作人员易触及的高度，各上料料仓采用敞口式倾斜滑道设计，补料时无需拆卸额外结构即可快速完成零件补给；工位排布时预留了密封件安装的扩展工位空间，可根据后续产品工艺升级需求直接加装密封件压装模块，无需对整体机架与回转盘结构进行大规模改动，压装单元的行程与压力参数可通过操作面板快速调整，适配不同规格球头产品的快速换产需求，各运动部件均设置硬限位与软限位双重保护，避免压装过载或工位错位造成的设备损坏与零件报废。
