螺旋锥齿轮差速器啮合配对结构设计

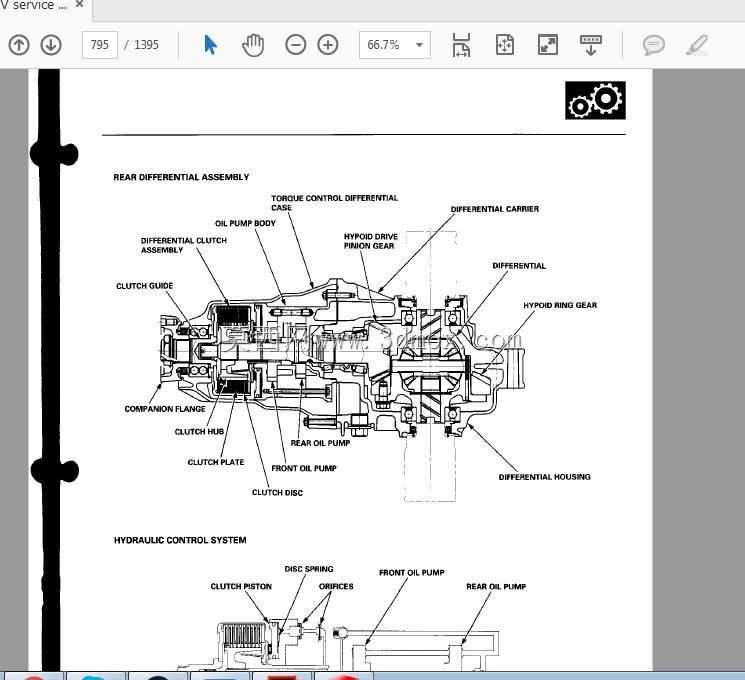

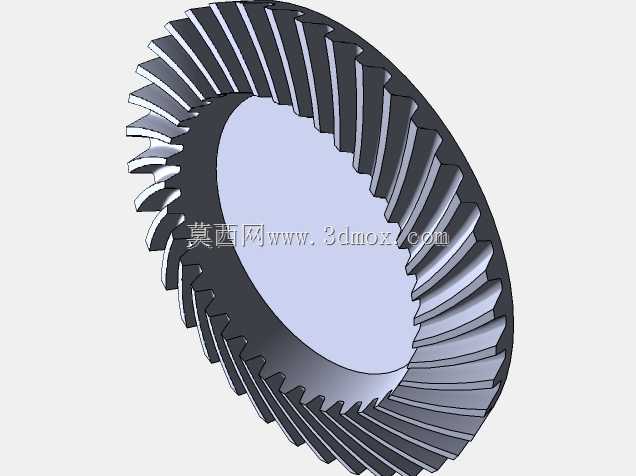

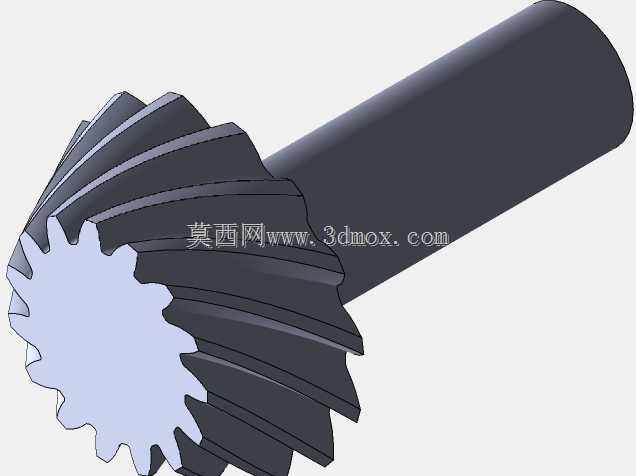

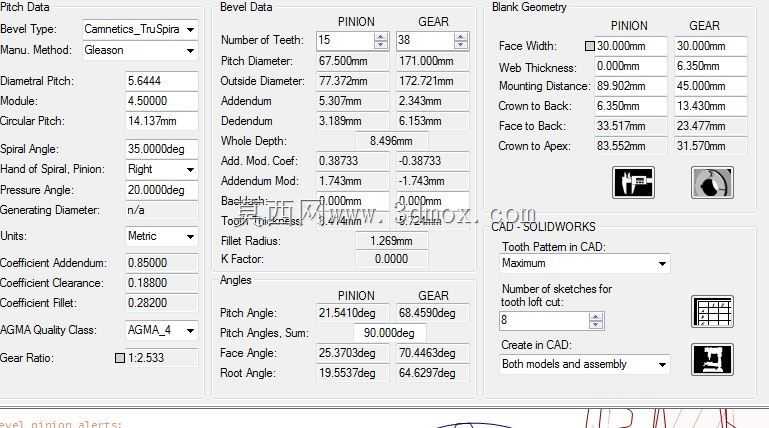

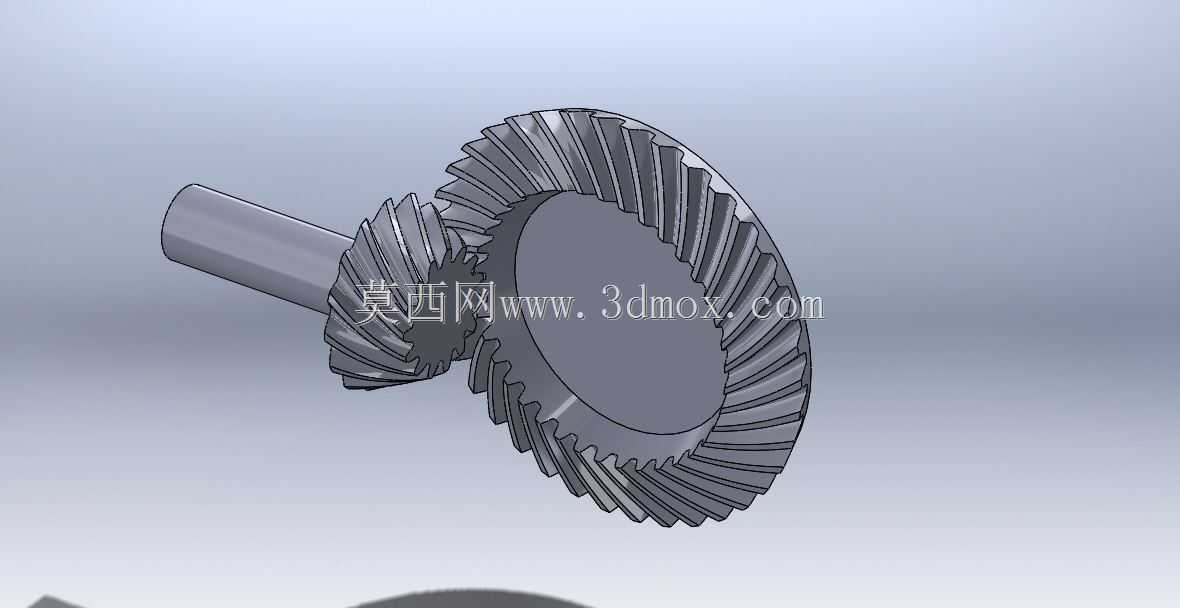

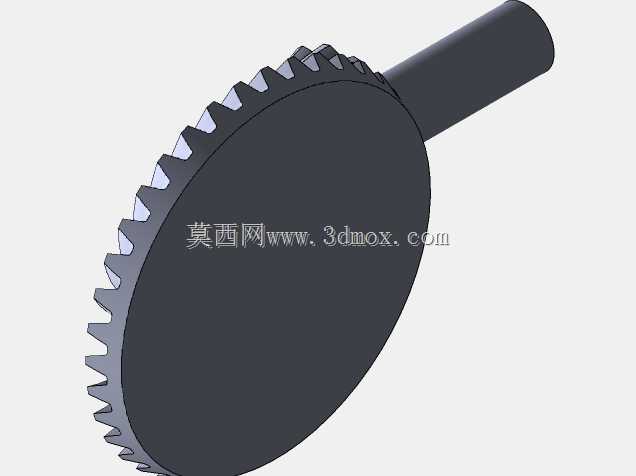

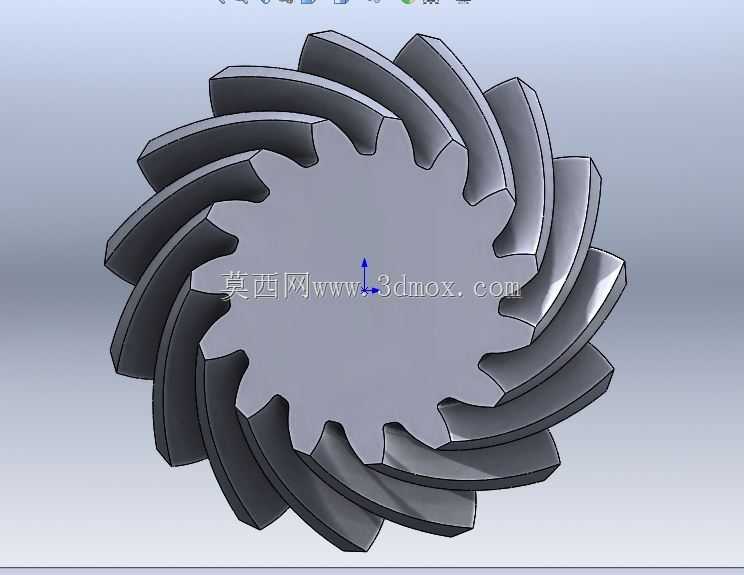

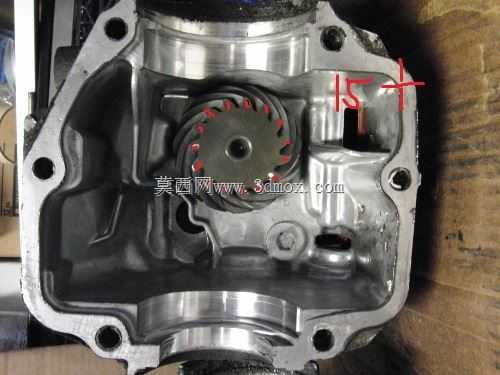

这套螺旋锥齿轮啮合结构，是车辆差速器核心传动单元的具象化设计，广泛应用于乘用车辆、商用载重车辆、工程作业机械的驱动桥传动系统中，承担着将输入动力换向传递、同时允许两侧驱动轮以不同转速转动的核心作用，是保障车辆转弯行驶、非平整路面行驶时轮胎不出现滑磨、动力平稳输出的关键部件。在实际工况中，这套锥齿轮组需要承受起步、急加速、重载爬坡时的大扭矩冲击，同时要在长时间高速运转下保持啮合精度，避免出现传动异响、齿面异常磨损、打齿等失效问题。从设计思路来看，这套配对齿轮采用了螺旋齿形设计，相比直齿锥齿轮，螺旋齿的啮合重叠系数更高，啮合过程是齿面逐步接触再逐步脱离，而非直齿的整齿突然啮合脱开，能大幅降低传动冲击与运行噪音，提升大扭矩传递时的承载能力。设计过程中首先确定了主从动轮的传动比，匹配驱动桥的整体减速需求，再通过齿形参数的匹配计算，保证两个锥齿轮的节锥面完全贴合，分度圆锥顶点交汇于同一点，确保啮合时齿面接触印痕处于齿面中部区域，避免出现边缘接触导致的应力集中。同时对齿侧间隙做了精准控制，既预留了热胀冷缩的空间，避免运转升温后齿面卡滞，又不会因间隙过大导致传动换向时出现冲击旷量。从安装边界来看，主动锥齿轮集成了输入轴段，轴段预留了轴承安装位、锁紧螺纹位，可直接适配驱动桥主减速器壳的轴承座孔，通过轴承实现径向与轴向定位，从动锥齿轮预留了与差速器壳体连接的安装孔位，可通过螺栓紧固在差速器壳上，整体安装定位基准清晰，能保证装配后齿轮的啮合位置符合设计要求。齿面的螺旋角度经过匹配设计，保证啮合时轴向力的方向符合轴承的承载设计，避免运转过程中齿轮出现轴向窜动影响啮合精度。这套配对结构完整还原了螺旋锥齿轮正确啮合的装配状态，可用于传动结构教学、差速器方案设计验证、装配工艺模拟等场景，能直观展示螺旋锥齿轮的空间啮合关系，帮助理解锥齿轮传动的换向原理与装配要点，为差速器的结构优化、装配工艺改进提供直观的三维参考。
