啮合式直齿圆柱齿轮副传动结构设计

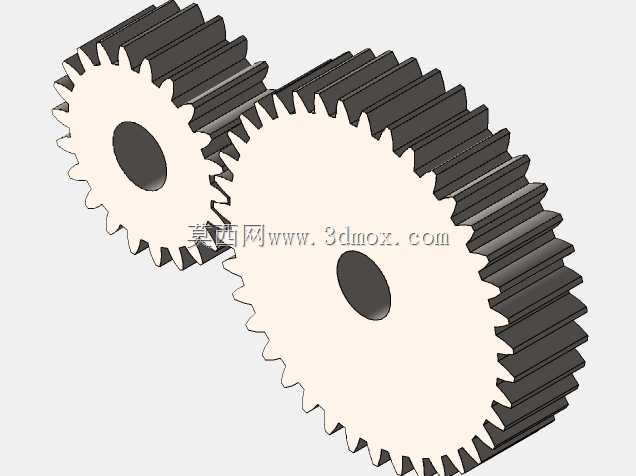

这套啮合式直齿圆柱齿轮副是机械传动系统中应用极为广泛的基础动力传递构件，常见于中小型轻工设备、输送线驱动单元、小型机床进给机构、农用机具传动箱以及普通民用机电产品的动力传输环节，核心作用是在平行轴之间完成转速与扭矩的匹配转换，通过大小齿轮的齿数差实现减速增扭或者增速降扭的传动需求，适配绝大多数对传动精度要求适中、载荷平稳的中低速传动场景。从功能特性来看，该齿轮副采用标准渐开线直齿齿形设计，啮合过程中齿面接触均匀，传动比恒定无轴向附加力，安装调试门槛低，日常维护简便，相较于斜齿轮不存在轴向推力带来的轴承负载问题，适合布置在轴向空间受限、安装支撑结构简单的传动腔体内部。设计过程中严格遵循直齿圆柱齿轮的啮合准则，大小齿轮的齿距、模数、压力角参数完全匹配，齿顶间隙与齿侧间隙预留合理，既保证啮合传动时不会出现卡齿、顶齿的干涉问题，也能控制传动回程误差在合理区间，满足常规传动场景的精度要求；齿轮中心的轴孔采用标准光孔设计，可适配对应直径的传动转轴，通过键连接即可完成周向固定，装配时无需复杂的对位调整，只要保证两轴平行度、中心距符合设计公差即可顺畅运转。从外形与安装边界来看，两个齿轮均为等厚度圆盘式直齿结构，大齿轮齿数多、齿顶圆直径更大，小齿轮齿数少、齿顶圆直径更小，啮合状态下两齿轮的齿顶圆互不干涉，整体装配后占用的径向空间为两齿轮齿顶圆外切后的包络范围，轴向尺寸仅为单枚齿轮的齿宽厚度，安装时只需在传动腔体内预留对应大小的齿轮避让空间，保证两轴的中心距公差、平行度公差符合设计要求，即可实现稳定的动力传递，运转过程中齿面润滑方式灵活，采用脂润滑或者稀油飞溅润滑均可适配，能在常规工矿环境下长期稳定工作，承担恒定载荷下的连续传动任务。
