汽车改装用碳纤维后扰流板结构设计

这款后扰流板主要面向民用乘用车改装以及入门级赛事车辆升级场景，核心作用是在车辆高速行驶过程中，梳理车尾紊流结构，降低车辆升力系数，增加后轮下压力，提升高速行驶时的车尾抓地力与行驶稳定性，减少高速工况下车尾发飘、转向过度的风险，同时也能满足车主对车辆运动化外观的改装需求。

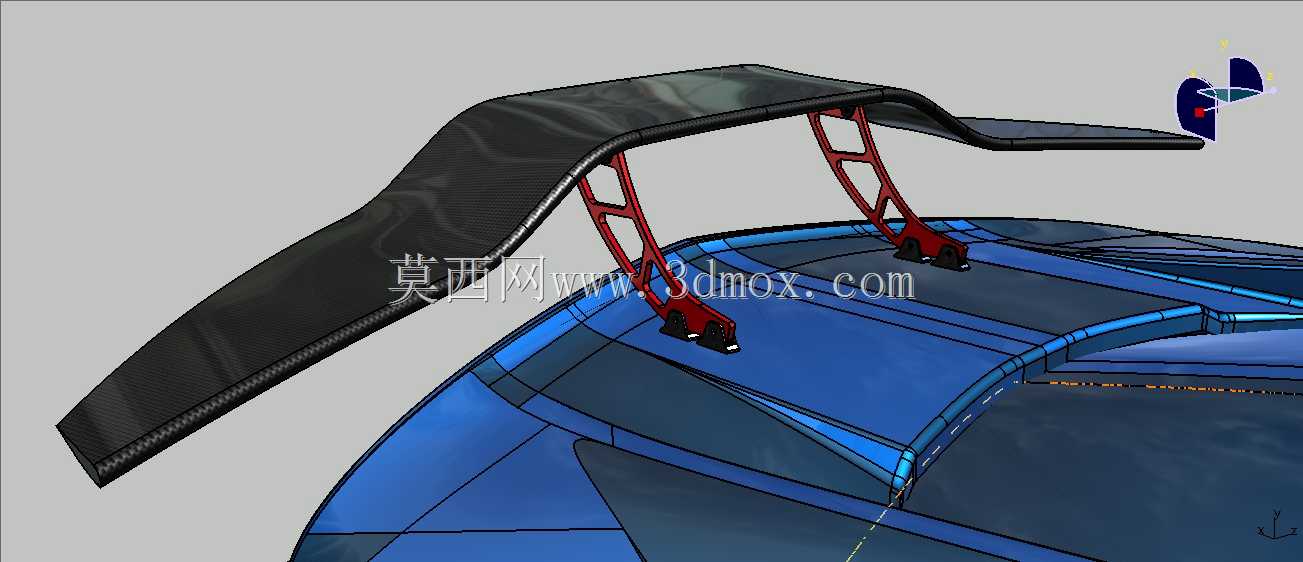

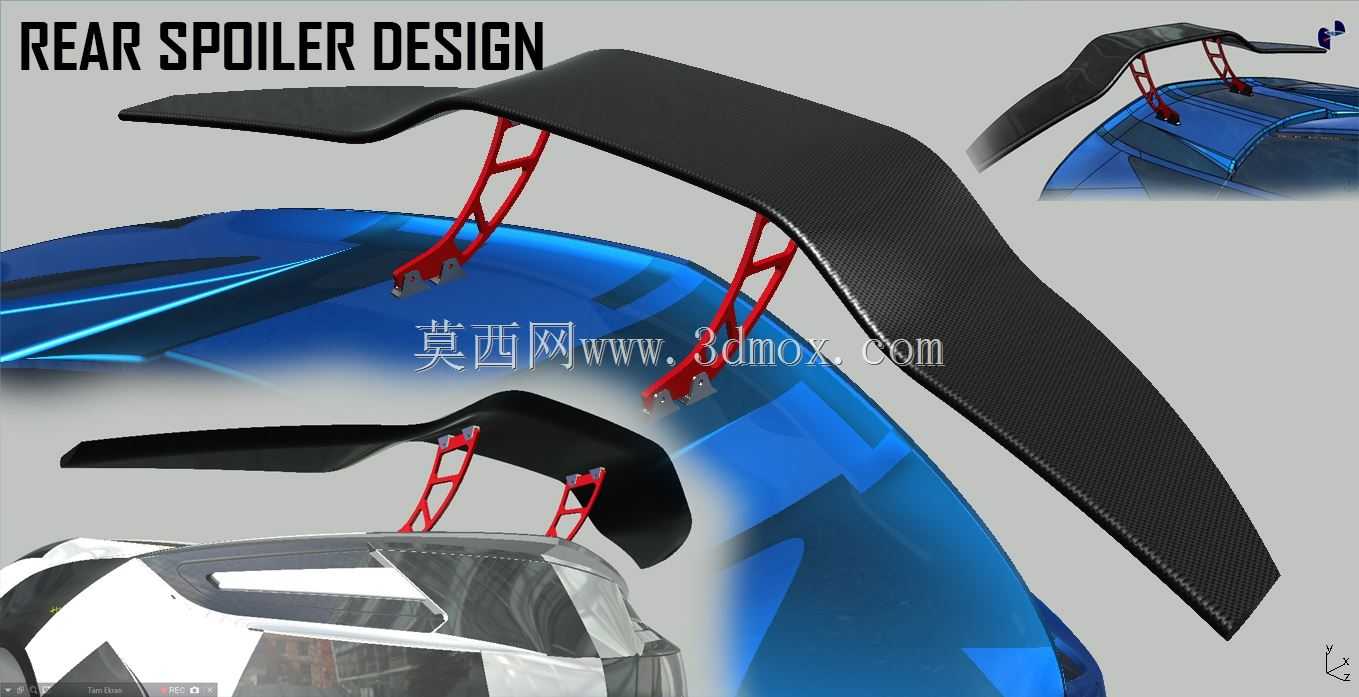

从功能特性来看，该扰流板采用分体式结构设计，主体翼片为碳纤维材质，兼顾轻量化与结构强度，能够承受高速气流带来的持续冲击而不产生明显形变；两侧的红色支撑支架采用桁架式镂空结构，在保证支撑刚度的前提下尽可能降低自身重量，同时支架上预留了多组安装孔位，可适配不同车型的后备箱盖或尾门安装点位，支持一定范围内的安装高度与角度调节，用户可根据自身的行驶场景需求，调整扰流板的攻角，平衡下压力增益与风阻增加的幅度。

设计过程中，首先围绕空气动力学基础逻辑确定翼片的截面翼型，采用上凸下平的低速翼型轮廓，保证气流经过翼片上表面时流速更快，形成上下表面压力差从而产生下压力，翼片两端做了小幅上翘的端板设计，能够抑制翼尖涡流的产生，降低诱导阻力，提升扰流板的气动效率。支撑结构的设计重点考虑了载荷传递路径，将翼片承受的气动载荷通过支架均匀分散到车身安装点，避免局部应力集中导致的车身覆盖件变形，支架与翼片、支架与车身的连接位置都设计了加强筋结构，强化连接强度，避免高速行驶时出现部件松动、抖动的问题。

在安装边界与尺寸适配方面，该扰流板翼片整体宽度适配主流紧凑型、中型运动轿车的车尾宽度，安装时不会超出车身两侧外廓，符合道路行驶的相关规范要求；支架的高度设计保证翼片与后备箱盖表面留有足够的气流通道，避免气流在翼片与车身之间形成阻滞区，抵消部分下压力效果；安装点位的设计兼容粘贴与螺栓固定两种方式，日常街道走街场景可采用高强度粘接方案避免破坏车身覆盖件，赛道激烈驾驶场景可采用螺栓固定方案获得更高的连接强度，满足不同使用场景的安装需求。整体设计兼顾了气动性能、结构强度、安装便利性与外观视觉效果，能够很好地匹配民用改装与轻度赛事使用的实际需求。
