汽车双横臂独立悬架结构设计方案

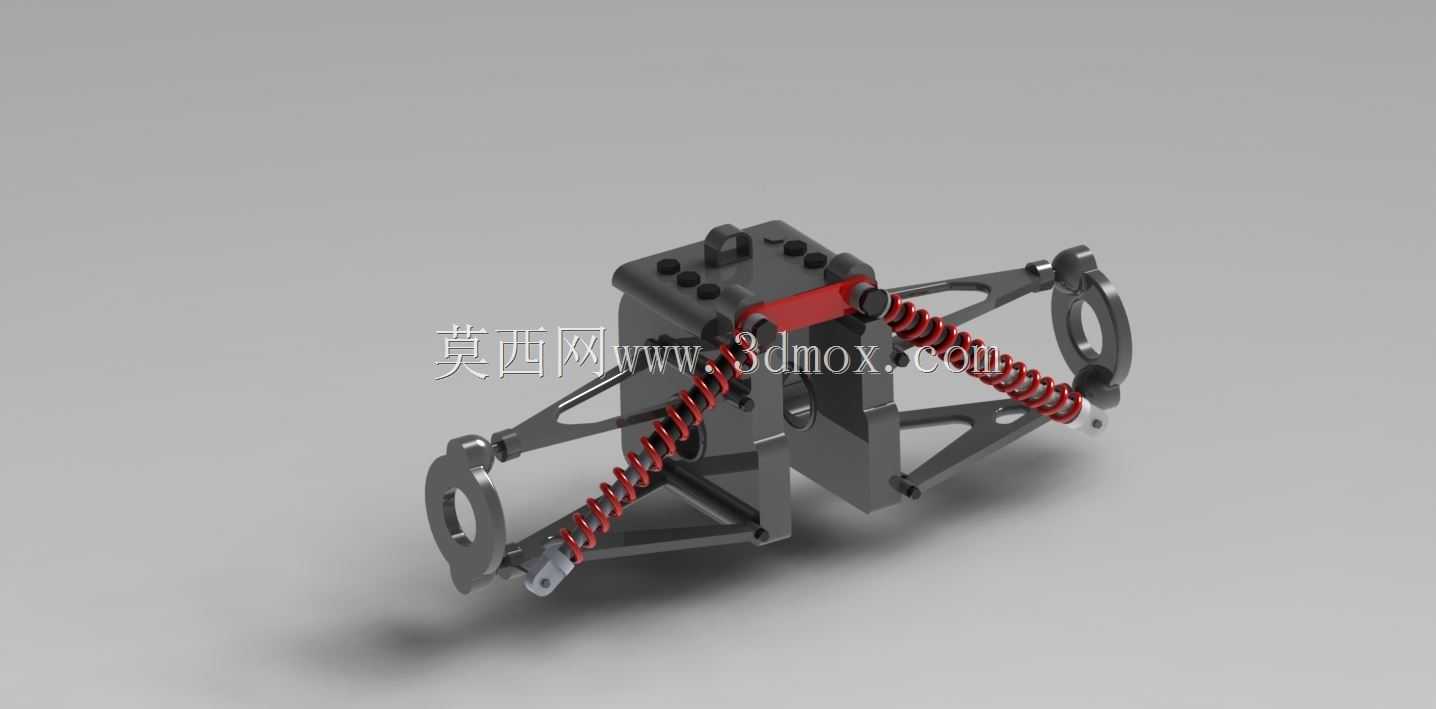

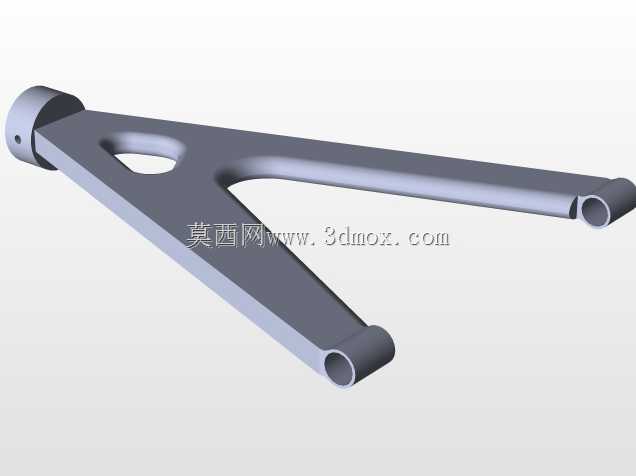

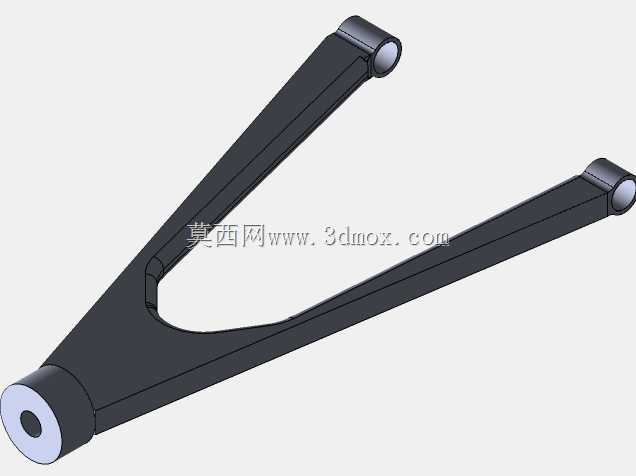

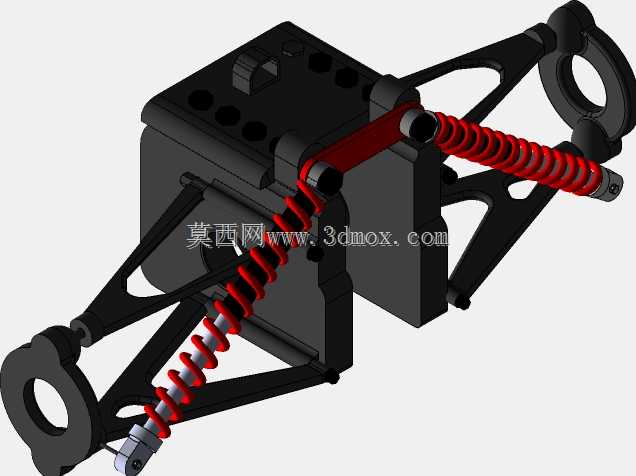

双横臂悬架作为乘用车辆与高性能赛车底盘系统中的核心承载与导向部件，广泛应用于运动型轿车、越野车辆以及场地竞速赛车的前桥或后桥布置场景，承担着传递车轮与车身间所有力与力矩、约束车轮运动轨迹、缓冲路面冲击的核心作用，直接决定车辆的操控极限、行驶平顺性与轮胎接地性能。该悬架采用上下不等长叉形摆臂的结构布局，上摆臂长度略短于下摆臂，当车轮随路面起伏上下跳动时，可通过摆臂的几何约束让车轮外倾角产生符合操控需求的自适应变化，保证轮胎接地面始终与路面保持最大贴合面积，避免过弯时轮胎侧偏刚度大幅下降，同时可精准设计主销后倾、主销内倾的参数变化规律，兼顾直线行驶稳定性与转向回正性能。结构中集成的螺旋弹簧与筒式减震器采用倾斜布置方案，上端连接车身承载塔座，下端固定在下摆臂的安装支座上，可最大化利用轮舱内部空间，在保证足够减震行程的同时避免与转向拉杆、驱动半轴发生运动干涉，弹簧刚度与减震器阻尼的匹配可根据车型定位灵活调整，兼顾日常行驶的滤震舒适性与激烈驾驶时的侧向支撑性。上下摆臂均采用镂空式轻量化结构设计，在保证摆臂抗弯、抗扭强度满足大冲击载荷要求的前提下，尽可能降低簧下质量，提升悬架响应速度，摆臂与车架、转向节的连接点均采用橡胶衬套或球铰结构，可过滤路面传递的高频细碎振动，同时保证铰接点转动自由度顺畅无卡滞。该结构的安装边界可适配多数前置前驱、前置后驱车型的轮舱空间，横向安装宽度可根据轮距参数灵活调整摆臂长度，上下安装点的垂直距离预留了足够的减震行程余量，转向节处的安装接口可适配不同规格的轮毂轴承与刹车卡钳支架，无需大幅改动车身结构即可完成悬架系统的搭载匹配。在实际行驶过程中，当车辆经过颠簸路面时，上下摆臂绕车架铰接点摆动，带动弹簧压缩拉伸吸收冲击能量，减震器阻尼将振动能量转化为热能耗散，避免车身产生多余的余振；当车辆高速过弯时，侧倾力矩作用下车身侧倾被悬架刚度抑制，车轮外倾角的自适应变化让轮胎保持最优接地状态，大幅提升过弯极限，同时叉形臂的结构刚度可抵抗纵向与侧向的冲击力，保证急加速、紧急制动时车轮定位参数不发生大幅偏移，避免出现跑偏、轮胎异常磨损等问题。
