Dana30加固型越野车辆前桥结构设计

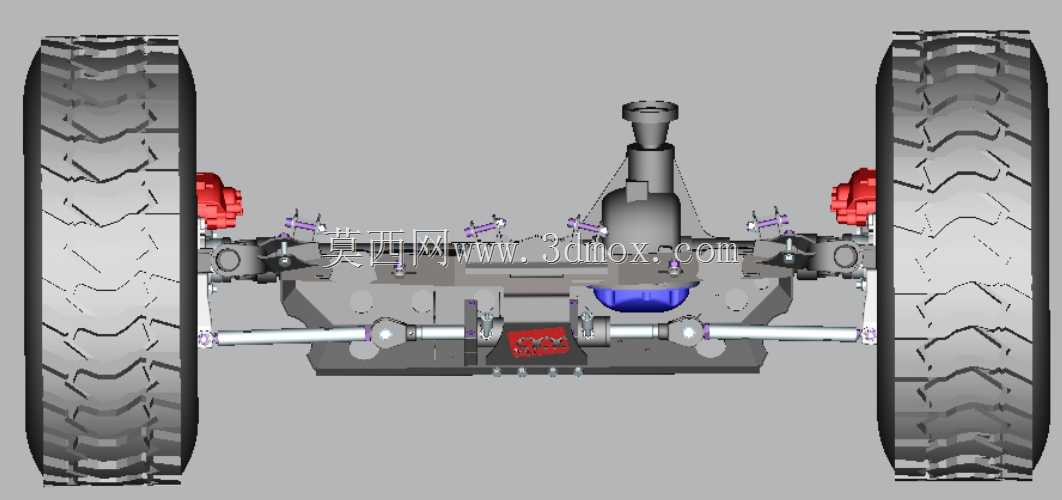

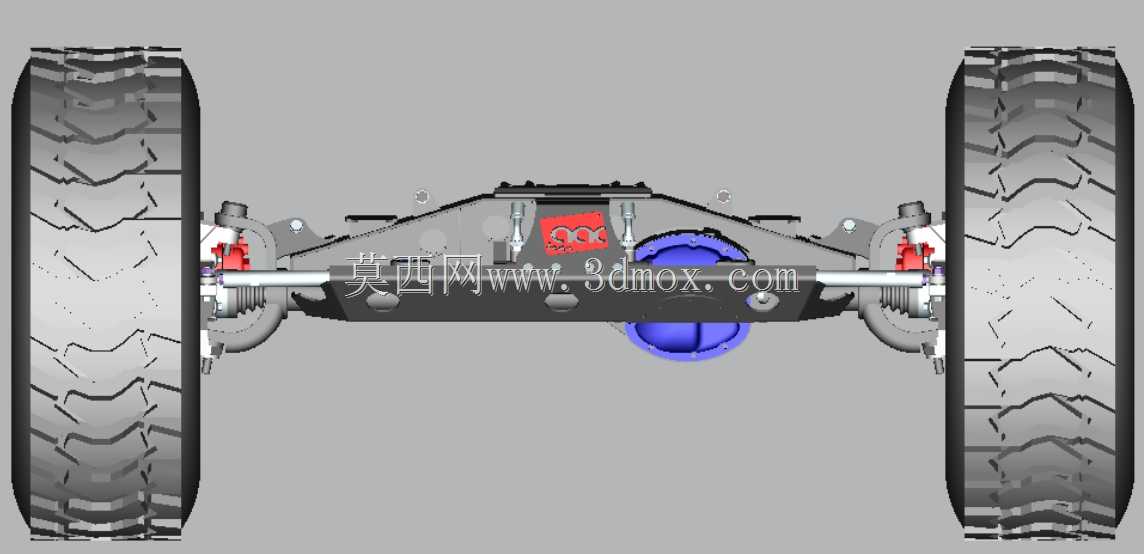

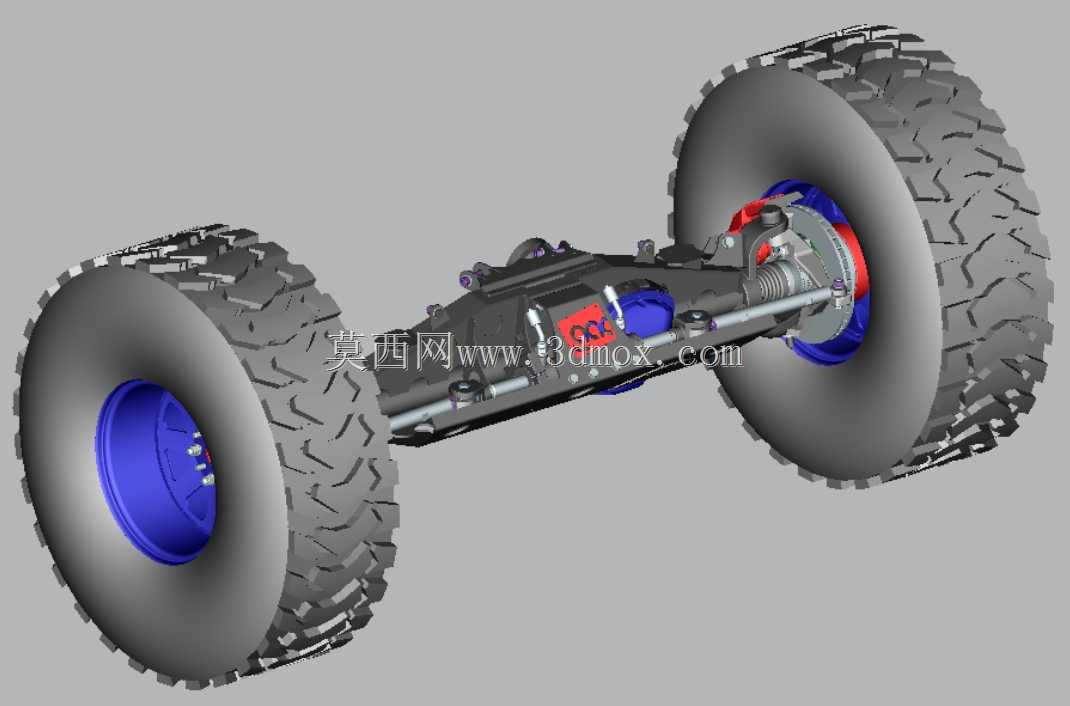

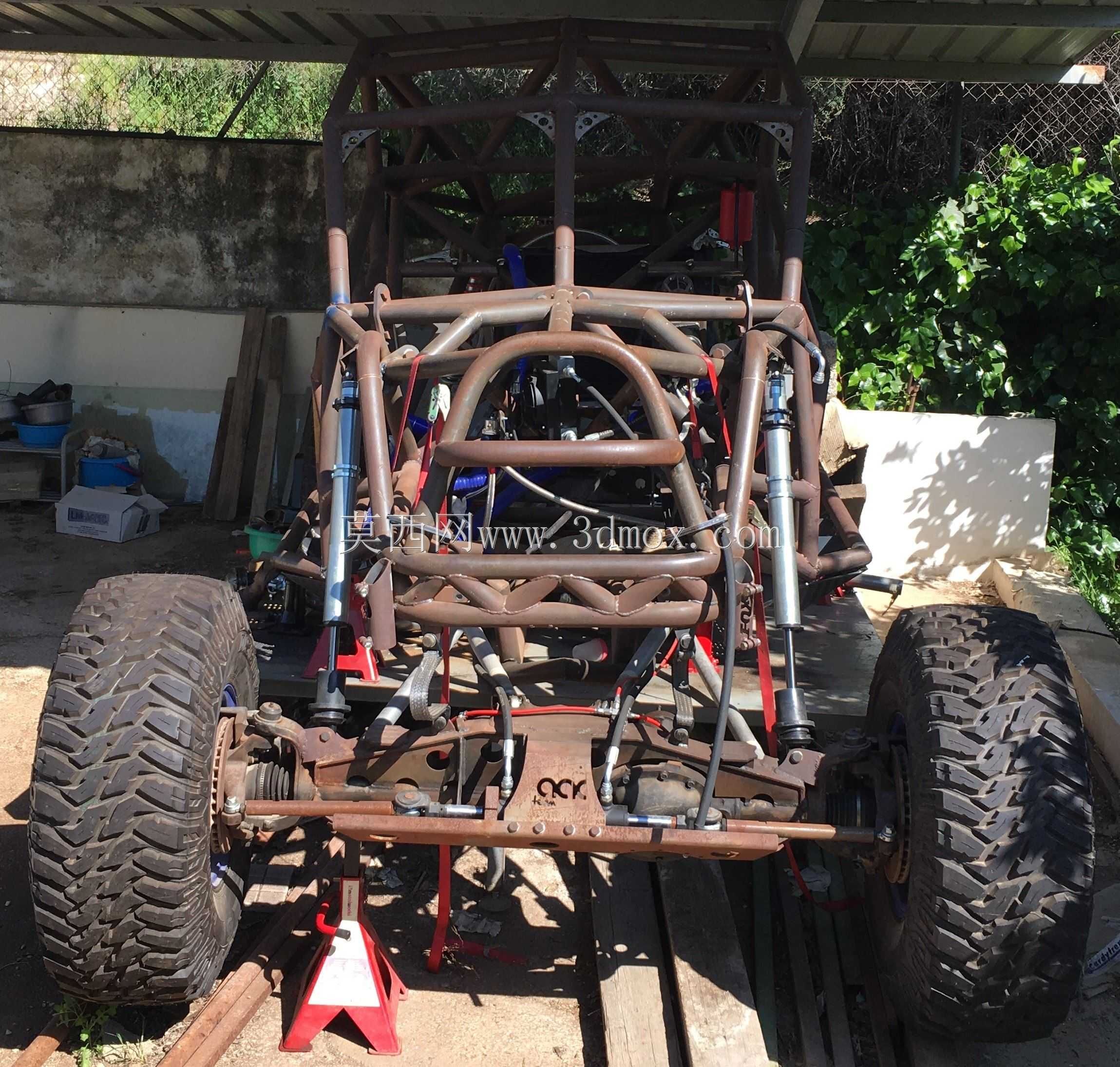

这款加固前桥主要适配硬派越野车型、轻型特种作业车辆以及非道路越野作业装备，作为车辆底盘行走系统的核心承载与传力部件，承担着传递车架与前轮之间各向作用力、支撑车身前部载荷、配合转向系统实现车轮转向、配合悬架系统缓冲路面冲击的核心作用，在非铺装路面穿越、复杂地形作业、重载越野行驶的场景下，能够承受常规前桥无法应对的冲击载荷与扭矩输出，避免桥壳变形、半轴断裂等常见越野故障。从功能特性来看，这款基于Dana30结构升级的加固前桥，对桥壳主体进行了结构强化，在桥包、半轴套管等应力集中区域增加了加强筋结构，提升了整体抗扭、抗弯强度，能够适配大尺寸越野轮胎带来的更大杠杆力，也能承受差速器锁止时传递的大扭矩输出；两端轮边集成了制动安装位、转向节连接结构与轮毂轴承装配位，轮边的蓝色轮毂安装座匹配对应孔位的越野轮毂，制动组件安装位可适配盘式制动结构，保证大载荷下的制动可靠性；桥体中部的主减速器腔预留了差速器、主减速齿轮的安装空间，两侧半轴套管内可容纳传动半轴，将动力从主减速器传递至两端轮毂，同时桥体上预留了多处安装支座，可匹配钢板弹簧或者螺旋弹簧悬架结构，也预留了转向拉杆、减震器、稳定杆的连接点位，能够适配多种越野车型的底盘改装与升级需求。在设计思路上，这款前桥首先保留了Dana30前桥成熟的核心传动结构，保证零部件的通用性与维护便利性，在此基础上针对越野场景的常见失效点进行结构优化：对桥壳的壁厚进行了针对性加厚，在桥包与半轴套管的连接位置做了圆弧过渡强化，减少应力集中带来的断裂风险；转向节部位升级了连接结构强度，能够承受大角度转向、路面冲击带来的侧向力；轮端的轴承安装位做了公差优化，保证在重载、泥水侵入等恶劣工况下的转动可靠性与密封性能。从安装边界与尺寸来看，这款前桥的轮距匹配常规紧凑型硬派越野车的前部轮距要求，桥体的安装支座孔位与对应车型的悬架安装点完全适配，桥包的最小离地间隙满足越野场景的通过性要求，不会在攀爬岩石、穿越沟壑时出现桥包磕碰的问题；两端轮毂的连接孔位、螺栓分布圆直径适配主流的越野轮毂规格，制动盘、制动卡钳的安装位可兼容多款升级制动组件，转向摇臂的连接点位与原车转向拉杆的运动行程匹配，不会出现转向干涉的问题；桥体上方的通气孔位置做了抬高设计，避免涉水时水液侵入桥包内部污染齿轮油，整体结构在保证强度提升的同时，没有过度增加桥体自重，平衡了强度与簧下质量的关系，既能够应对高强度越野的载荷需求，也不会过度增加车辆前部的簧下负担，影响悬架的响应速度与行驶质感。
