山地车前叉缓冲撞击限位套筒结构

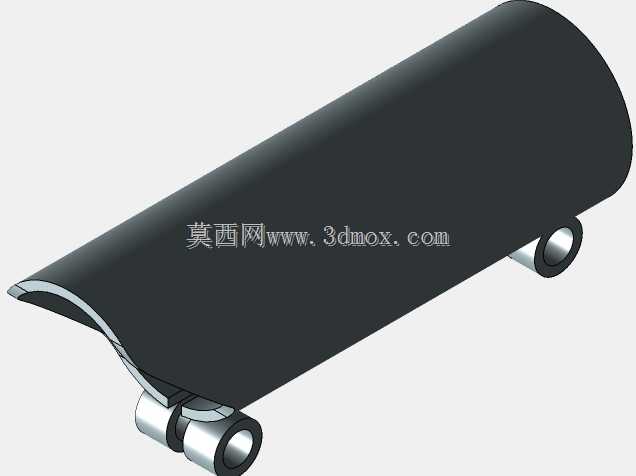

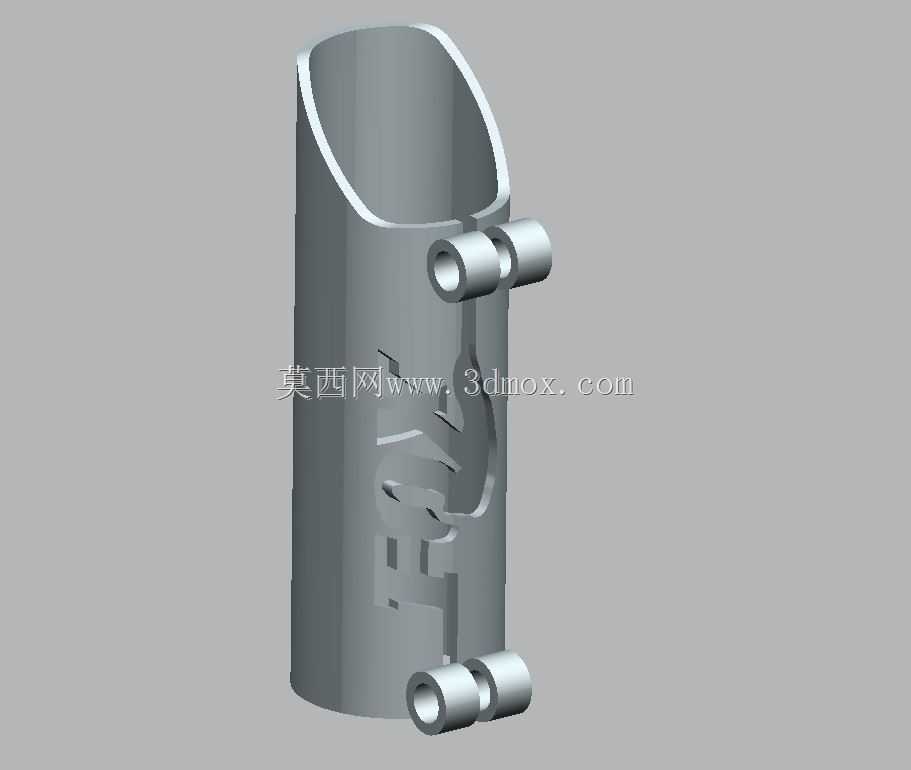

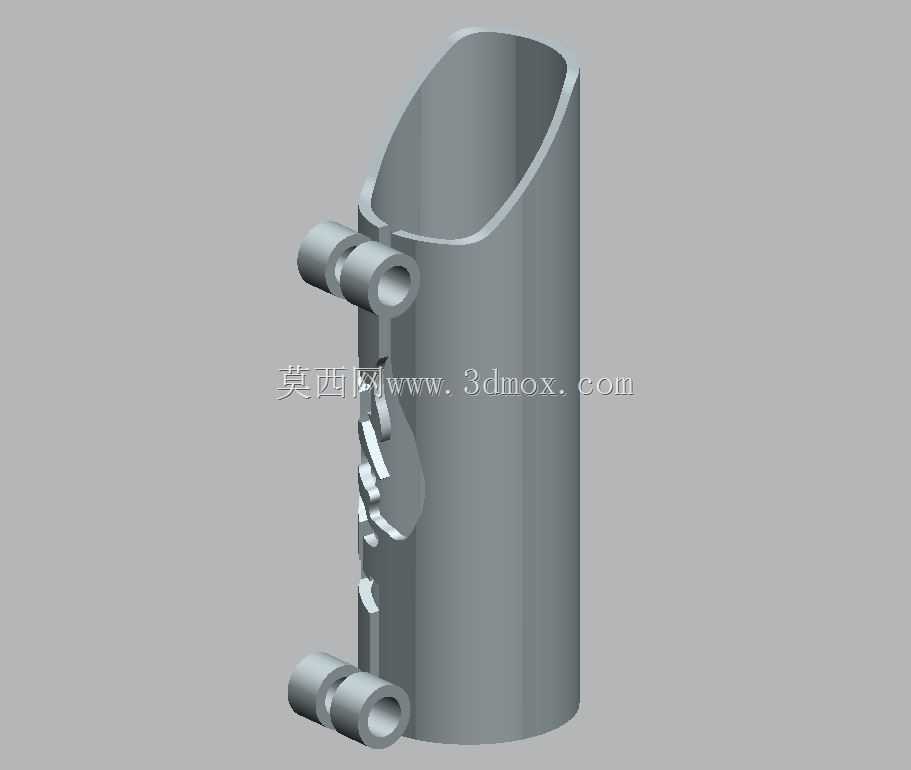

在山地自行车、越野自行车的前叉避震系统中，这类缓冲限位套筒是承担末端撞击缓冲、硬限位防护的核心内嵌构件，日常骑行遇到落差落地、前轮受刚性冲击时，前叉内管会快速压缩到行程末端，若没有对应的缓冲止位结构，金属内管与叉肩的硬碰撞会直接造成金属件磕伤、避震阻尼结构过载损坏，还会把刚性冲击直接传递到车把，造成骑行者手腕震伤、操控失稳的风险。这个构件的设计首先要匹配前叉内管的内径尺寸，套筒主体采用薄壁圆筒结构，整体壁厚控制在2.5mm左右，既保证足够的结构强度承受轴向冲击载荷，又不会过多占用前叉内部的有限空间，不会干涉避震弹簧、阻尼杆的正常运动行程。套筒上下两端的双铰接耳座是安装定位的核心结构，上下两组同轴的铰接孔分别对应前叉内管上的固定销位，安装时直接将套筒推入内管对应位置，穿入固定销即可完成定位，不需要额外的焊接、粘接工序，售后维护更换时只需要打出固定销就能取出旧件更换，拆装效率很高。筒身侧面的镂空减重槽是兼顾强度与轻量化的设计，在不降低轴向抗冲击能力的前提下，去除了非受力区域的多余材料，整体重量比实心套筒降低60%以上，符合自行车部件轻量化的设计需求，同时镂空结构还能让前叉内部的润滑脂更好地流动，避免套筒与内管之间出现干磨卡滞的问题。筒身端部的斜切开口是为了避让前叉内部的阻尼调节走线，安装时斜口对准走线槽位置，不会挤压、磨损阻尼调节的控制线，保证避震阻尼调节功能的顺畅。从受力角度看，当避震行程压缩到末端时，套筒的下端面会先接触前叉底部的缓冲胶垫，把冲击载荷均匀分散到整个筒身端面，避免局部应力集中造成的部件开裂，上下铰接耳的位置特意做了加厚处理，因为冲击时固定销位置的剪切力最大，加厚处理后能承受超过12kN的瞬时轴向冲击载荷，满足越野骑行时大落差落地的受力需求。实际选型适配时，要注意套筒的外径与前叉内管的内径配合间隙控制在0.1-0.2mm之间，间隙过大会造成套筒在管内晃动，骑行时出现异响，间隙过小则会因为温度变化、润滑脂粘度变化出现卡滞，影响避震的正常压缩回弹。铰接孔的同轴度公差要控制在0.05mm以内，否则安装时固定销会出现别劲的问题，长期使用会造成固定销磨损、耳座开裂。这类构件除了用在自行车前叉上，在一些小型气动缸、电动推杆的行程末端限位结构中也能看到类似的设计逻辑，都是通过薄壁套筒加铰接定位的结构，在有限的安装空间内实现硬限位、缓冲载荷传递的功能，设计时都需要重点考虑轴向抗冲击强度、安装定位的可靠性、运动过程中的避让性这几个核心要点，不能只看外观形状做建模，要结合实际安装位置的边界条件、受力工况调整各个部位的尺寸细节，比如耳座的厚度、筒身的壁厚、镂空槽的位置和大小，都要根据实际承受的冲击载荷做对应调整，避免出现强度不足或者重量冗余的问题。
