快拆式汽车蓄电池负极接线端子结构

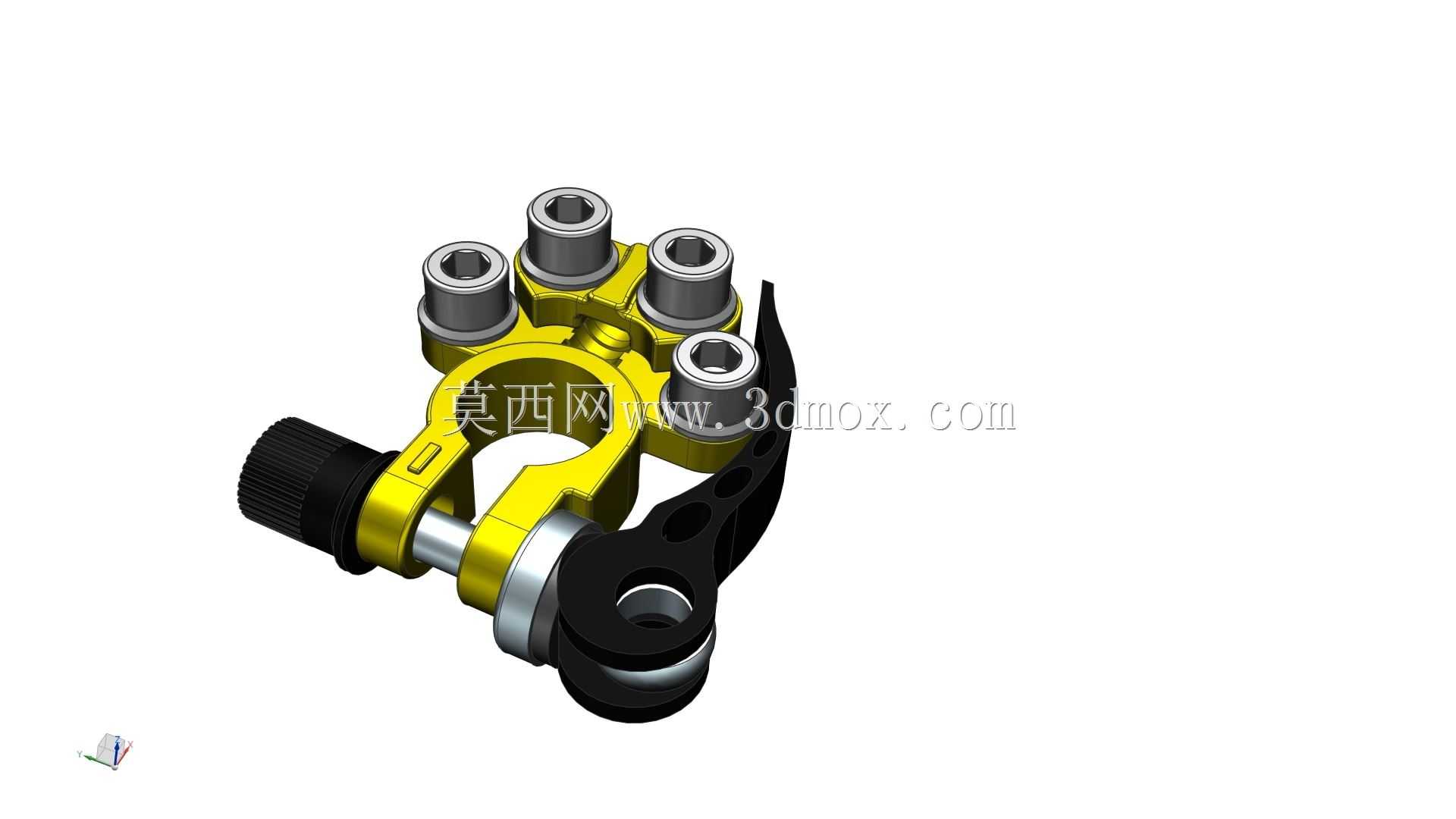

　　在车载电气系统的日常运维、改装作业场景里，蓄电池接线端子的拆装效率、连接可靠性直接影响作业进度与供电稳定性，这款快拆式负极接线端子，正是针对传统螺栓压紧式端子拆装繁琐、反复拆装后易滑牙松动的痛点做的结构优化。不同于常规需要完全拧松螺栓才能套入极柱的夹头结构，这款端子采用了偏心凸轮式快锁结构，侧面的滚花旋钮转动时，会带动内部的偏心压块动作，无需完全拆解夹体就能实现极柱的抱紧与释放，在车辆应急搭电、蓄电池更换、车载电路检修断开总电的场景下，能大幅缩短端子拆装的操作时间，也能减少反复拧动螺栓带来的螺纹磨损问题。

　　从结构设计逻辑来看，端子的主体导电部分采用了黄铜材质的分体夹体设计，夹体内孔做了与标准铅酸蓄电池负极极柱匹配的锥度贴合面，四个向上延伸的螺栓接线柱，是为了满足车载改装场景下多回路负极接线的需求——比如后期加装的车载电台、辅助灯光、越野改装的副电瓶供电回路等，都可以单独固定在对应的接线柱上，避免多股导线挤在同一个压紧点上导致的接触不良、导线压接不牢的问题。夹体外侧的黑色锁紧扳件采用了高强度工程尼龙材质，既做了加强筋结构提升扳动时的结构强度，避免反复扳动出现断裂，也通过绝缘材质的特性减少操作时误碰正极导致短路的风险，扳件上的镂空减重孔不是单纯的装饰结构，是为了在发动机舱高温高震动的工况下，减少整体结构的重量同时，预留一定的形变余量，避免长期震动下锁紧结构出现应力断裂。安装边界方面，这款端子适配的是乘用车、轻型商用车通用的17mm直径锥度负极极柱，夹体抱紧极柱后的总高度控制在45mm以内，横向最大宽度62mm，扳动锁紧扳手的操作空间只需要预留30mm的侧向间隙，不会和多数车型蓄电池周边的保险盒、机舱加强筋产生干涉；接线柱采用标准M6螺纹规格，适配市面上绝大多数车载线束的环形冷压端子，每个接线柱都配套了防滑垫片与锁紧螺母，能在车辆长期行驶的震动工况下避免接线松脱。

　　导电接触面的设计上，夹体与极柱贴合的内表面做了细滚花处理，不是光滑的镜面贴合，这种设计能打破极柱表面的氧化层，提升金属接触面积，降低接触电阻，避免大电流放电时接触面出现发热、烧蚀的问题；夹体与锁紧机构的连接销轴采用不锈钢材质，避免长期在发动机舱高湿、多电解液腐蚀的环境下出现锈死，导致快拆机构失效的问题。实际使用场景中，这类快拆端子除了民用车辆的日常维保使用，也常被应用在赛事车辆、工程作业车辆的蓄电池连接部位——这类场景下经常需要快速断开整车电源，避免车辆静置时的暗电流亏电，或是检修时快速切断总电源保障操作安全，相比传统端子需要借助扳手拧动螺栓，这款结构只需要手动扳动锁紧扳手就能完成端子的拆装，不需要额外工具，在野外作业、应急抢修的场景下优势十分明显。

　　结构建模过程中，需要重点关注偏心凸轮的行程设计：凸轮的升程要匹配夹体的张开量，既要保证张开时夹体内孔能顺利套入极柱，也要保证锁紧时夹体对极柱的抱紧力足够，不会在车辆震动时出现端子松脱位移；同时四个接线柱的位置要做等电位处理，与主体夹体的接触电阻要控制在毫欧级别，避免大电流通过时不同接线柱之间出现电位差，导致车载用电设备出现信号干扰。夹体与绝缘扳件之间的连接间隙要控制在0.2mm以内，既要保证扳件转动顺畅，也要避免间隙过大导致长期使用后出现结构旷量，影响锁紧的可靠性。
