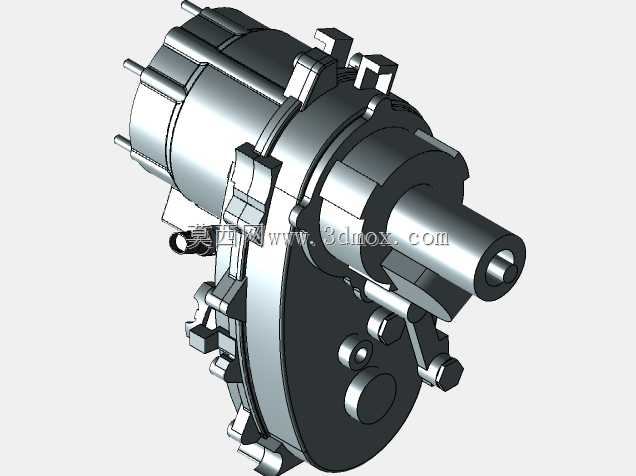

NP249型汽车分动箱外部结构三维数模

在硬派越野车型与多轴驱动特种作业车辆的底盘传动架构中，分动箱是衔接变速器输出端与前后驱动桥的核心动力分配部件，这款NP249分动箱的外部几何结构建模，完整还原了量产装车状态下的所有外部装配特征，可直接用于底盘总布置的干涉校验、周边附件的安装适配设计，以及维修教学场景下的结构拆解演示。不同于普通两驱车型的直连传动逻辑，搭载这类分动箱的四驱车辆，可根据行驶路面的附着条件切换动力输出模式，在铺装路面行驶时可切断非驱动桥的动力传递，减少不必要的传动损耗，提升燃油经济性；在非铺装路面、泥泞、冰雪等低附着场景下，可将动力按固定比例分配至前后驱动桥，部分工况下还可配合差速锁止机构实现硬连接传动，避免单轮打滑时整车失去牵引力，这也是越野车型通过性远超普通家用车型的核心结构基础。从外部结构来看，该分动箱采用主壳体与端盖结合的剖分式设计，壳体外部预留了多处加强筋结构，既能够承受大扭矩输出时的壳体形变应力，也能在复杂越野工况下抵御路面飞溅碎石的冲击，避免壳体破损导致润滑油泄漏。输入轴端采用与变速器输出端匹配的花键连接结构，外部设置有密封法兰安装位，可适配不同车型的传动轴连接尺寸，前后输出轴的伸出长度、法兰盘安装孔位均按照量产车型的装配边界设计，建模时完整保留了安装面的平面度特征、螺栓孔的位置度公差基准，在进行底盘总装模拟时，可直接调用该数模进行传动轴夹角校核，避免实际装车时出现传动轴动平衡超标、运转抖动的问题。壳体侧面预留了换挡机构的安装支座，可适配机械式拉杆换挡或者电控气动换挡机构，不同配置的车型无需重新开模制作壳体，仅需更换对应的换挡操纵组件即可，大幅降低了整车平台的零部件通用化成本；同时壳体下部设置有润滑油放油螺塞孔、上部设置有加油孔与油位检查孔，位置设计充分考虑了整车底盘的离地间隙，日常保养时无需拆卸额外的底盘护板即可完成润滑油更换作业。在建模过程中，所有外部安装凸台的高度、连接螺栓的规格与伸出长度都按照实际装车状态还原，比如分动箱与车架横梁连接的悬置安装座，其橡胶衬套的安装空间、悬置支架的固定孔位都做了精确还原，设计人员在进行底盘布置时，可直接基于该数模匹配设计悬置软垫的刚度参数，校核分动箱在极限扭矩输出时的位移量，避免与周边的排气系统、燃油管路、底盘线束产生运动干涉。不同于内部齿轮传动机构的精细化建模，该外部结构数模刻意简化了内部的齿轮、轴系、同步器等细节，仅保留所有与外部装配相关的几何特征，文件体量更小，在进行整车级别的大装配建模时，不会占用过多的系统运算资源，同时又能完全满足总布置设计、安装校验、外观展示的需求。对于三维建模从业者而言，这类传动部件的外部结构建模需要特别注意安装基准的统一性，所有的孔位、安装面都要以输入输出轴的轴线为公共基准进行标注，避免数模导入整车坐标系后出现位置偏差；同时要注意不同材质部件的外观区分，比如壳体的铸铝材质纹理、轴类零件的机加工金属表面、密封件的橡胶材质特征，在渲染展示时能够更直观地呈现部件的实际装配状态。在实际的车型改装场景中，很多越野爱好者会将这款分动箱移植到其他车型上，该数模可直接用于改装方案的预设计，提前测量分动箱与原车变速器、底盘横梁、传动轴的匹配尺寸，减少改装过程中的现场切割、焊接工作量，提升改装方案的可靠性，避免改装后出现传动异响、漏油等常见问题。
