管架式越野全地形钢管车结构设计

这款管架式越野全地形车主要面向户外复杂地形穿越、非铺装路面探索、特种作业短途通行等场景，可在山地、戈壁、泥泞滩涂、林间小径等常规车辆无法通行的区域发挥通行优势，既可以作为户外越野爱好者的改装原型参考，也能适配林区巡检、野外勘探、应急救援等特殊作业的短途移动需求，相比常规量产越野车型，它的结构更轻量化，抗冲击冗余度更高，维修拆解的便捷性也更适配野外无专业维保的使用环境。

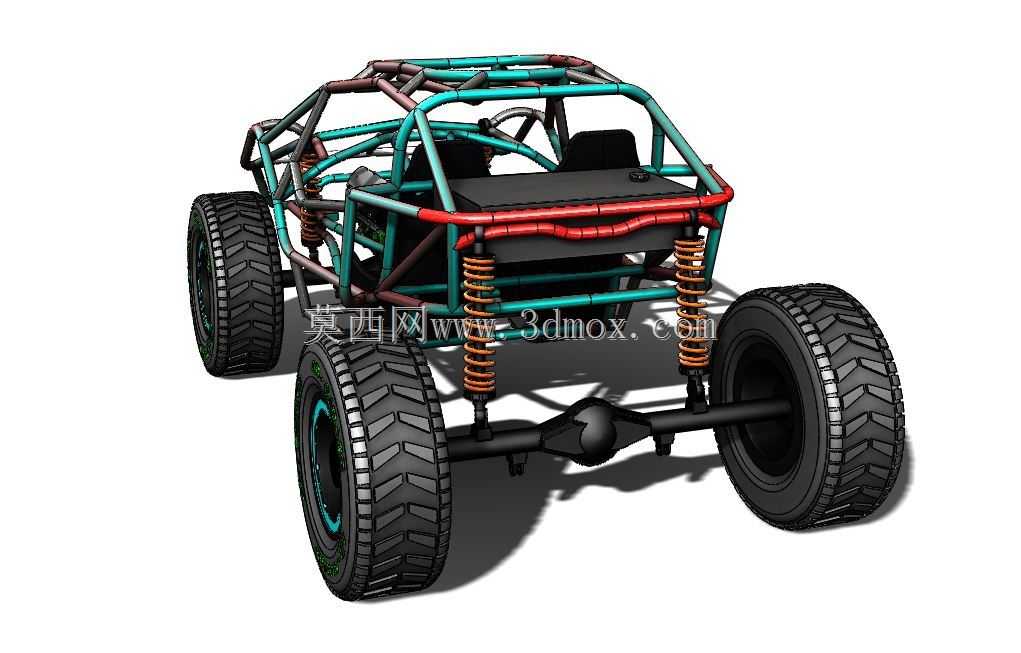

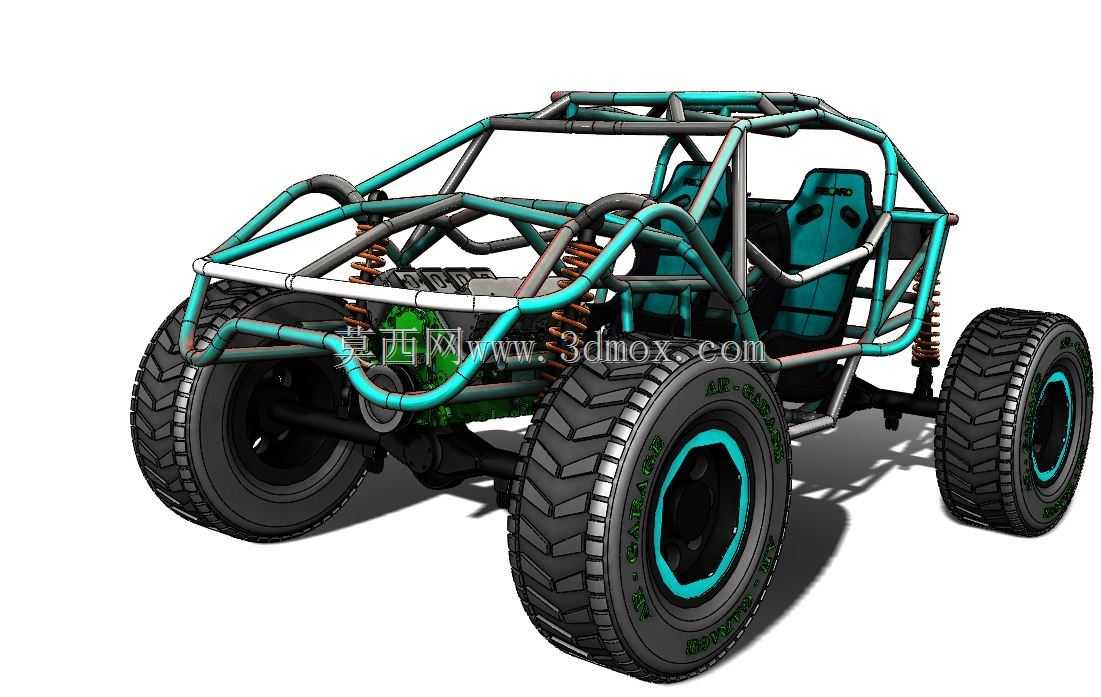

整车采用外露空间管桁架承载结构，没有传统量产车的冲压覆盖件与封闭承载式车身，所有受力载荷直接由不同管径的合金钢管焊接形成的笼式框架承担，这种设计思路首先是最大化降低整车整备质量，减少非必要的外观覆盖件重量占比，让动力输出更多转化为有效牵引力，其次笼式框架本身就形成了完整的乘员防滚保护结构，在车辆发生翻滚、侧向撞击时，管架可以通过自身的形变吸能分散冲击力，避免乘员舱发生侵入性变形。设计阶段针对管架的受力节点做了针对性加强，在悬架安装点、动力总成固定点、乘员安全带锚点这些高载荷区域，都采用了加厚钢管与三角支撑结构，避免长期在颠簸路面行驶出现焊缝疲劳开裂的问题。

行走系统采用大颗粒深花纹越野轮胎，胎壁厚度相比普通民用轮胎提升明显，可以在低胎压状态下增大与松软地面的接触面积，降低接地压强避免陷车，同时轮胎与轮拱之间预留了足够的跳动行程，适配大行程悬架的伸缩需求。悬架部分采用长行程螺旋弹簧搭配外置式阻尼减震器，减震器安装角度经过倾斜优化，既可以吸收垂直方向的颠簸冲击，也能缓冲侧向过弯时的车架侧倾力矩，前后悬架均采用开放式的摆臂结构，摆臂与车架的连接点采用橡胶衬套缓冲，减少路面颠簸直接传递到车架的振动。

乘员舱采用双座布局，座椅为包裹式设计，能够在车辆大幅颠簸时给乘员提供足够的侧向支撑，舱内没有多余的装饰性部件，所有操控部件都围绕驾驶位做了就近布置，降低复杂路况下的操作难度。动力总成采用中置布局，安装在乘员舱后方的管架预留位上，这种布局可以让整车前后轴荷分配更接近50:50，提升爬坡与急加速时的抓地力，同时中置布局也能缩短传动路径，减少动力传递过程中的损耗。整车的安装边界围绕紧凑化设计，轮距与轴距的参数设定兼顾了狭窄林间路径的通过性与高速穿越时的行驶稳定性，接近角、离去角与纵向通过角都做了最大化优化，没有突出车身前后的易损部件，避免在攀爬陡坡、跨越沟壑时出现磕碰损坏的问题，整车的管线布置都沿着管架内侧走线，用固定卡扣锁紧，避免越野过程中飞溅的石块、树枝拉扯管线造成故障。
