越野车辆外置副簧螺旋弹簧悬架结构

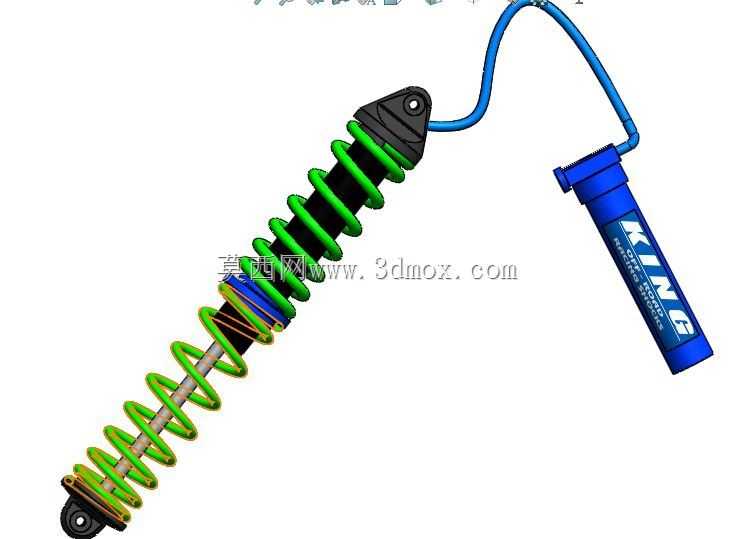

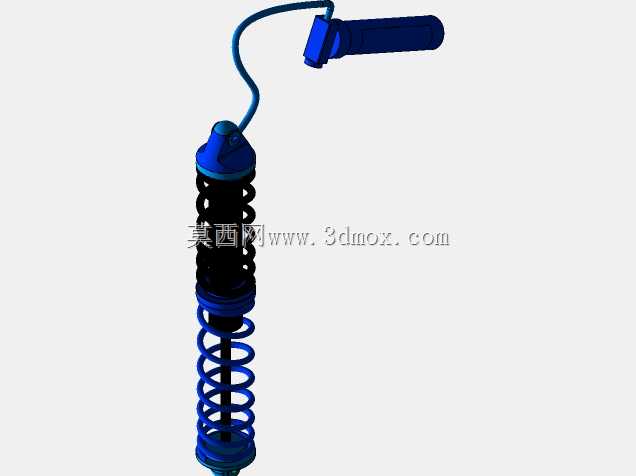

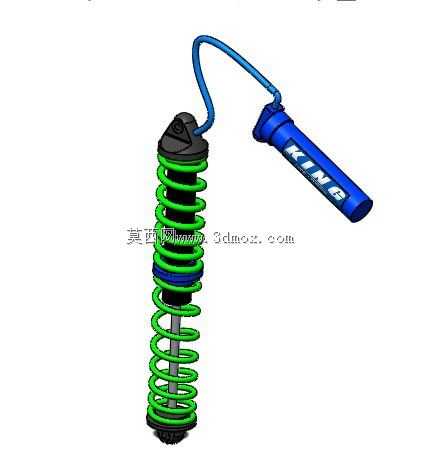

　　这套带外置阻尼储液筒的螺旋弹簧悬架结构，主要适配硬派越野车型、改装越野赛车以及非道路作业的小型特种作业车辆，在非铺装路面行驶、长距离穿越颠簸路段、飞坡落地冲击等极端工况下，能为车轮提供充足的跳动行程，同时将路面传递的冲击能量逐级耗散，避免冲击直接传递到车架与车身结构，既提升驾乘过程的稳定性，也能保护车架、转向系统等关联部件不受瞬时冲击损坏。从结构设计逻辑来看，这套悬架采用了主阻尼筒外置储液腔的布局，区别于普通乘用车辆的一体式减震器结构，外置的蓝色储液筒通过高压油管与主阻尼缸体连通，当悬架经历大行程压缩时，阻尼油液可以在主缸与储液筒之间快速流动，避免高频率大行程运动下阻尼油出现泡沫化、阻尼衰减的问题，能持续保持稳定的阻尼输出特性，

　　哪怕连续长时间在颠簸路面行驶，减震性能也不会出现明显衰退。螺旋弹簧采用了变节距设计，靠近上下安装座的弹簧圈节距更小，中段弹簧圈节距更大，这种设计可以实现非线性的刚度输出：当悬架承受小幅度颠簸、日常铺装路面行驶时，仅刚度较低的中段弹簧参与工作，过滤细碎震动的表现更柔和；当遇到大冲击、悬架大行程压缩时，两端小节距弹簧圈逐渐并紧，整体刚度快速提升，避免悬架被直接击穿，同时也能承载更大的载荷，适配越野场景下加装副油箱、改装护板、满载行李装备后的额外重量。主阻尼筒的上下安装端都采用了橡胶衬套加金属吊耳的结构，上端吊耳通过螺栓固定在车架的安装支座上，下端吊耳连接转向节或者下摆臂结构，安装衬套可以在传递力的同时，过滤掉小幅度的高频震动，

　　也能补偿悬架跳动过程中产生的小角度摆动，避免连接位置出现应力集中。外置储液筒的安装位置需要预留足够的安装间隙，设计时要考虑车轮跳动到极限位置、转向打到最大角度时，储液筒与轮胎、轮拱内衬、刹车管路等周边部件都要保留至少15mm以上的安全间隙，避免运动过程中出现干涉磕碰。弹簧上下两端都设置了硬质橡胶的弹簧座垫，既可以避免弹簧金属端面与安装座直接接触产生异响，也能均匀分散弹簧传递的压力，防止安装座局部应力过大出现开裂。阻尼筒的活塞杆表面做了镀铬硬化处理，表面粗糙度控制在Ra0.8以下，配合多层结构的油封，既能减少活塞杆往复运动的摩擦阻力，也能在多尘、泥水的越野环境下，避免泥沙刮伤活塞杆表面导致油封漏油，提升部件在恶劣环境下的使用寿命。

　　在建模过程中，需要重点还原弹簧的实际旋向、各段节距的变化参数，以及阻尼筒、储液筒、连接油管之间的相对位置关系，还要准确还原上下安装吊耳的孔径、安装孔中心距参数，这些尺寸直接决定了悬架的安装适配性，以及装车后的实际行程范围。如果安装孔中心距偏差过大，会导致装车后悬架静态高度不符合设计值，甚至出现车轮定位参数失准的问题；如果储液筒的安装角度偏差，可能导致油管弯折过度，影响阻尼油的正常流动，甚至出现油管磨损漏油的隐患。这套悬架的实际工作行程相比原厂民用悬架提升了30%左右，更长的行程可以保证车轮在交叉轴、大起伏路面时尽可能贴合地面，提升轮胎的抓地力，减少车轮悬空打滑的概率，这也是越野改装场景下选择这类结构悬架的核心原因。设计时还需要考虑弹簧的预压量，在车辆静态满载状态下，弹簧要保留足够的预压缩量，避免悬架伸张到极限行程时弹簧出现松旷错位，同时阻尼筒的伸张行程限位要和弹簧的最大伸张长度匹配，防止弹簧被过度拉伸出现变形。
