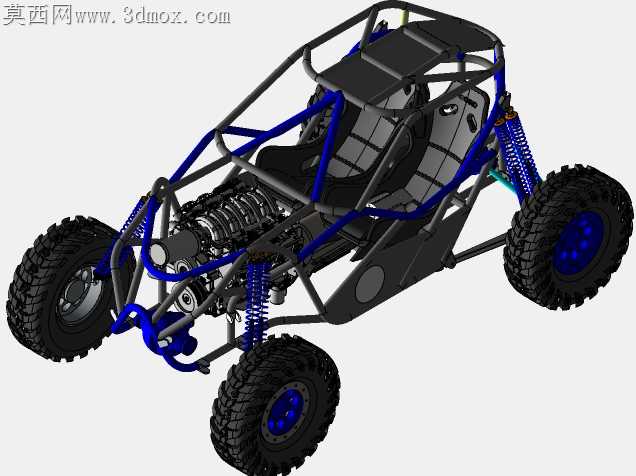

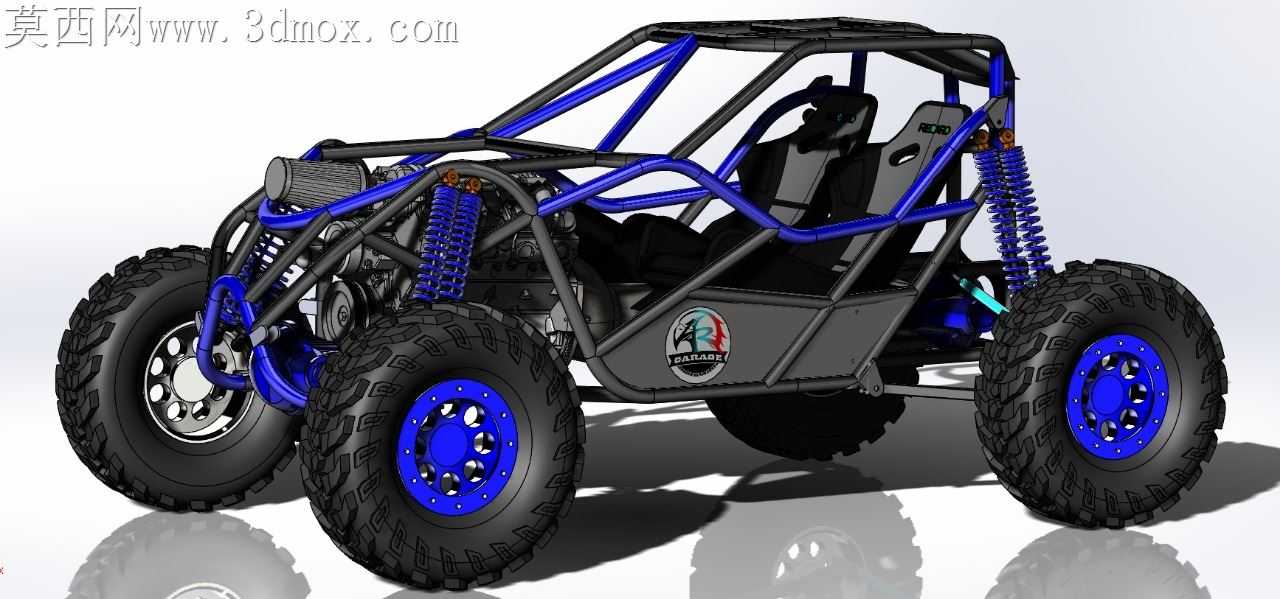

大马力钢管越野攀爬车底盘结构设计

非铺装路面攀爬作业里，钢管车架的焊缝应力集中一直是落地加工的核心痛点，常规等径管拼接的防滚结构，在飞坡落地的瞬时冲击下，很容易在管接头位置出现撕裂隐患，这套攀爬车底盘在管架排布阶段就做了针对性的应力分散处理。主防滚环采用变径弯折工艺，和侧边防撞斜撑的衔接位置没有采用直切对焊，而是预留了12度的相贯线贴合角，焊道能顺着管材弧度延伸3厘米以上，避免直角焊缝带来的应力断点。悬架上支臂和车架的连接座没有直接焊在主管壁上，额外加了6毫米厚的加强衬片，衬片和管材接触的位置做了圆弧压型，完全贴合管外壁弧度，长行程减震往复压缩时，连接座的受力能顺着衬片均匀扩散到整段管材，不会在焊点位置出现局部应力过载。

裸露的动力总成安装位做了三点式悬浮固定，前固定点选在主横梁的中心位置，后两个固定点斜向延伸到侧边防滚管的下段，三个固定点都预留了2毫米的橡胶减震垫安装间隙，大马力发动机高转速运转时的震动不会直接传导到车架上，能避免管架长期受高频震动出现的焊缝疲劳开裂。座舱内的双座椅安装滑轨直接和车架底部的横向加强梁锁接，没有在底板薄板上单独做固定座，飞坡落地时乘员的冲击力能直接传递到主车架结构上，不会出现底板变形导致的座椅移位问题。

大颗粒越野轮胎的轮毂连接法兰做了台阶式定位设计，法兰盘和轮毂的配合面留了0.05毫米的过盈公差，螺栓锁紧后轮毂不会在径向出现旷量，搭配的长行程螺旋弹簧和减震器采用倾斜布置，压缩行程中弹簧的受力方向始终和车轮跳动轨迹保持一致，不会出现弹簧偏磨导致的行程卡滞。转向拉杆的布置避开了悬架跳动的干涉区间，车轮上下全行程运动时，拉杆和悬架摆臂的最小间隙保持在8毫米以上，极限攀爬时不会出现零部件磕碰打方向的问题。后置的散热装置安装在防滚架后侧的高位，越野涉水时水面不会没过散热芯体，进风方向正对车辆行驶的迎风面，低速攀爬时也能保证足够的散热效率。油门和刹车踏板的安装支架直接固定在前端的横梁上，踏板踩下的受力方向和横梁垂直，长期反复踩踏也不会出现支架变形导致的踏板行程变化。
