钢管结构越野全地形车架设计

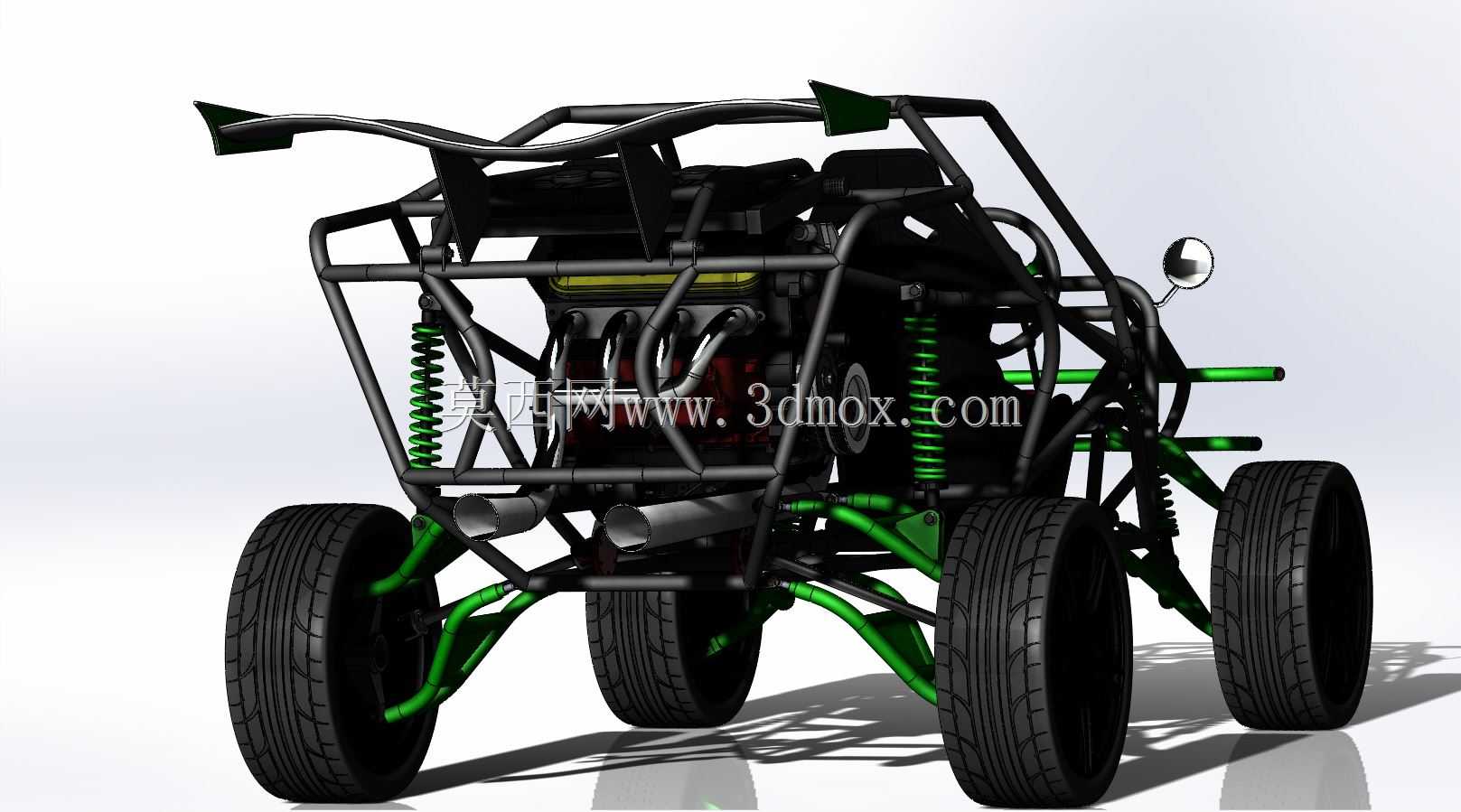

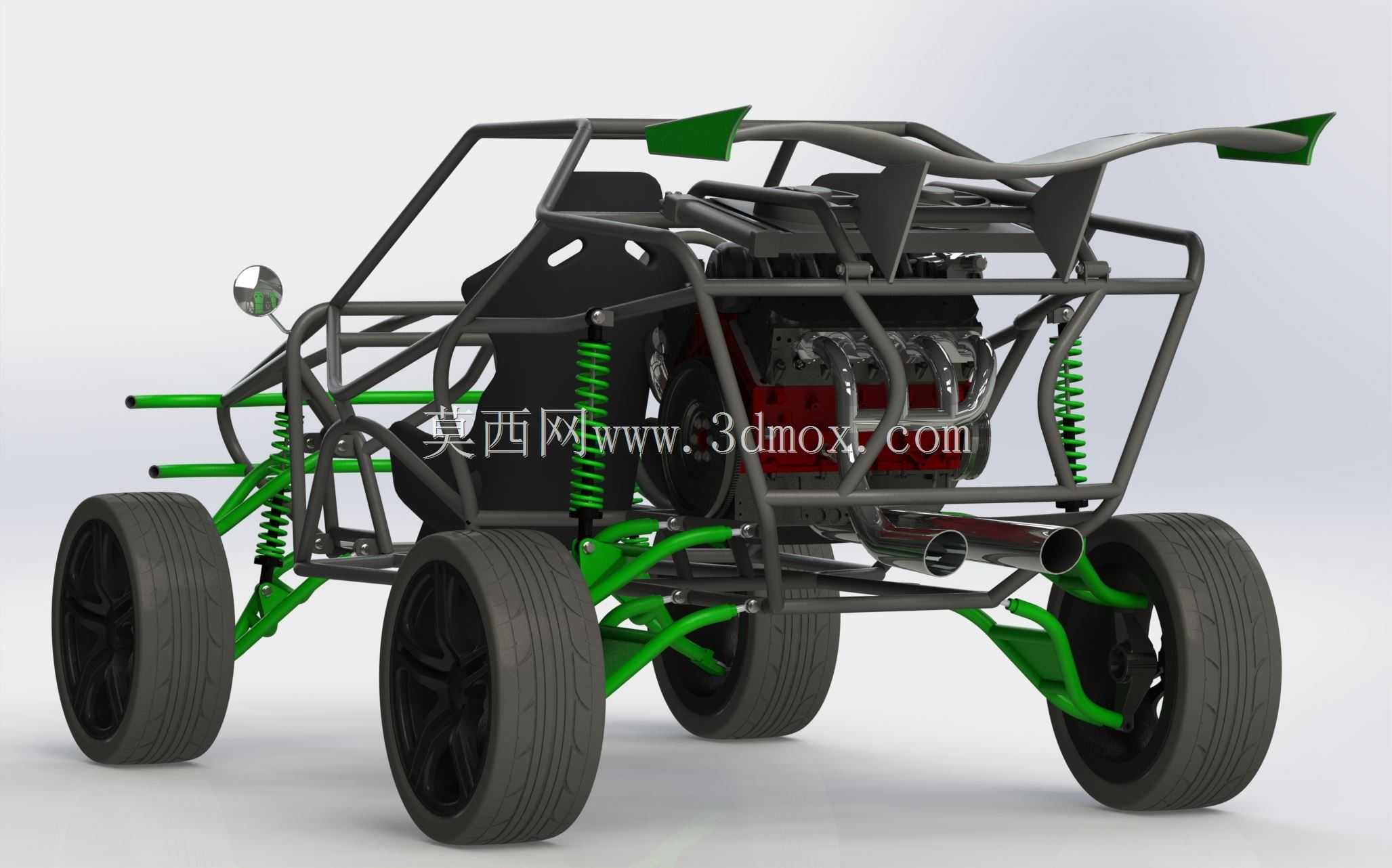

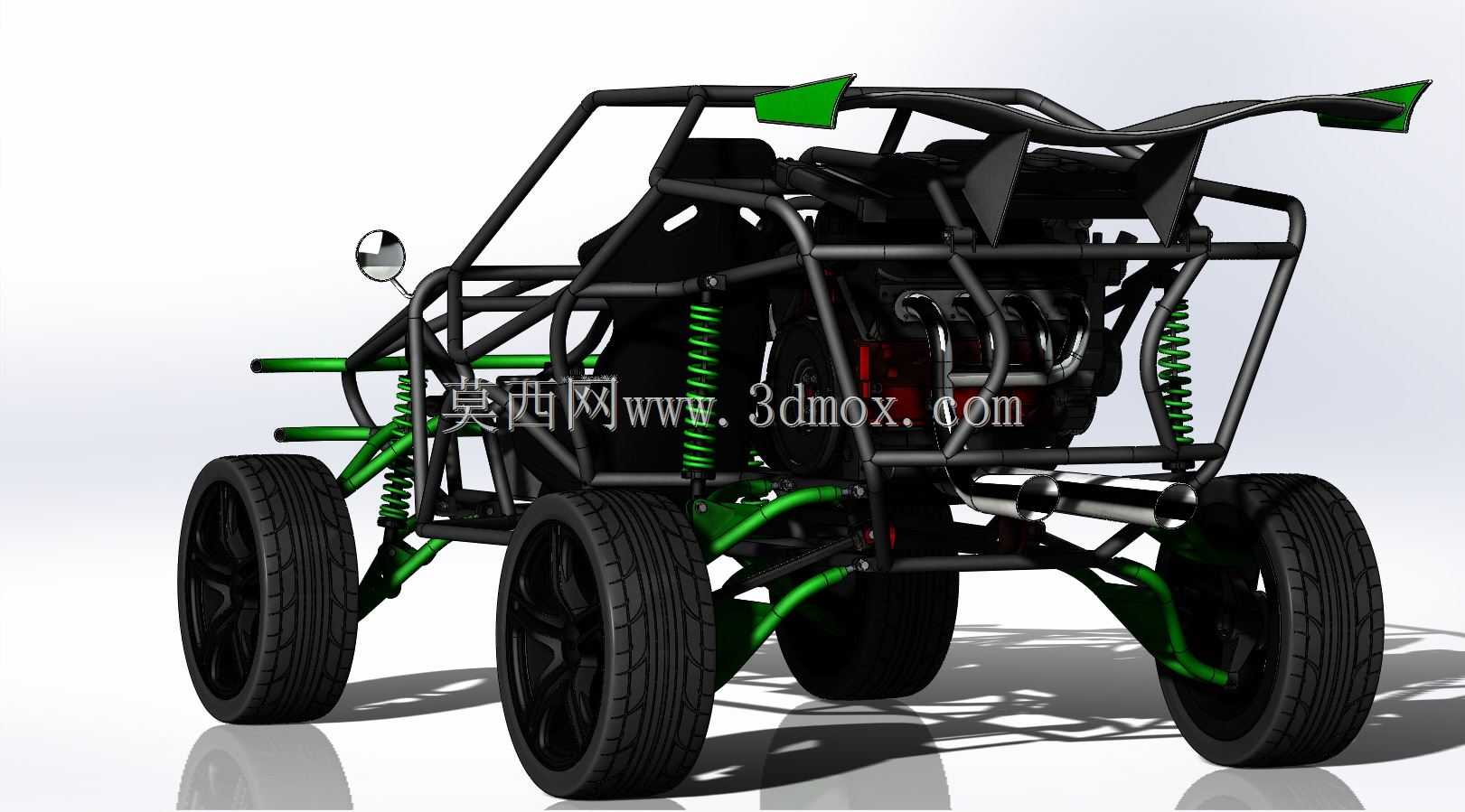

　　这款管架式越野全地形车的结构设计，核心围绕非铺装路面的高通过性、极限工况下的结构抗扭需求展开，区别于常规承载式车身的民用车辆，整套车架采用空间钢管桁架结构，所有管材的交汇节点均做了贴合相贯线处理，避免应力集中带来的焊缝疲劳失效问题，在实际户外越野、沙地穿越、林道通行的场景中，这类管架结构能够快速分散路面冲击带来的载荷，即便出现单侧车轮腾空、落地冲击的极端情况，车架整体的形变量也能控制在设计允许范围内，不会出现永久性塑性变形。

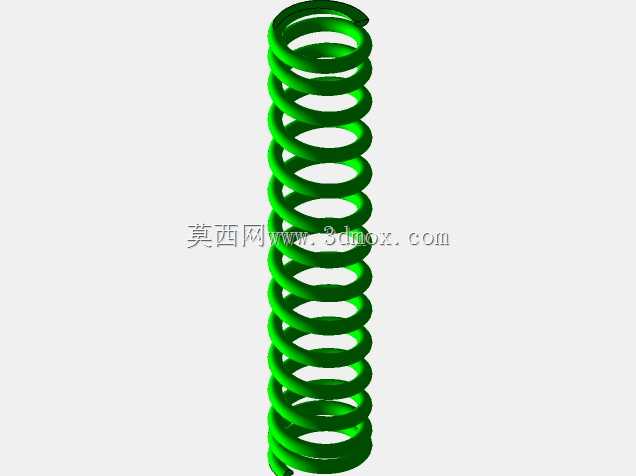

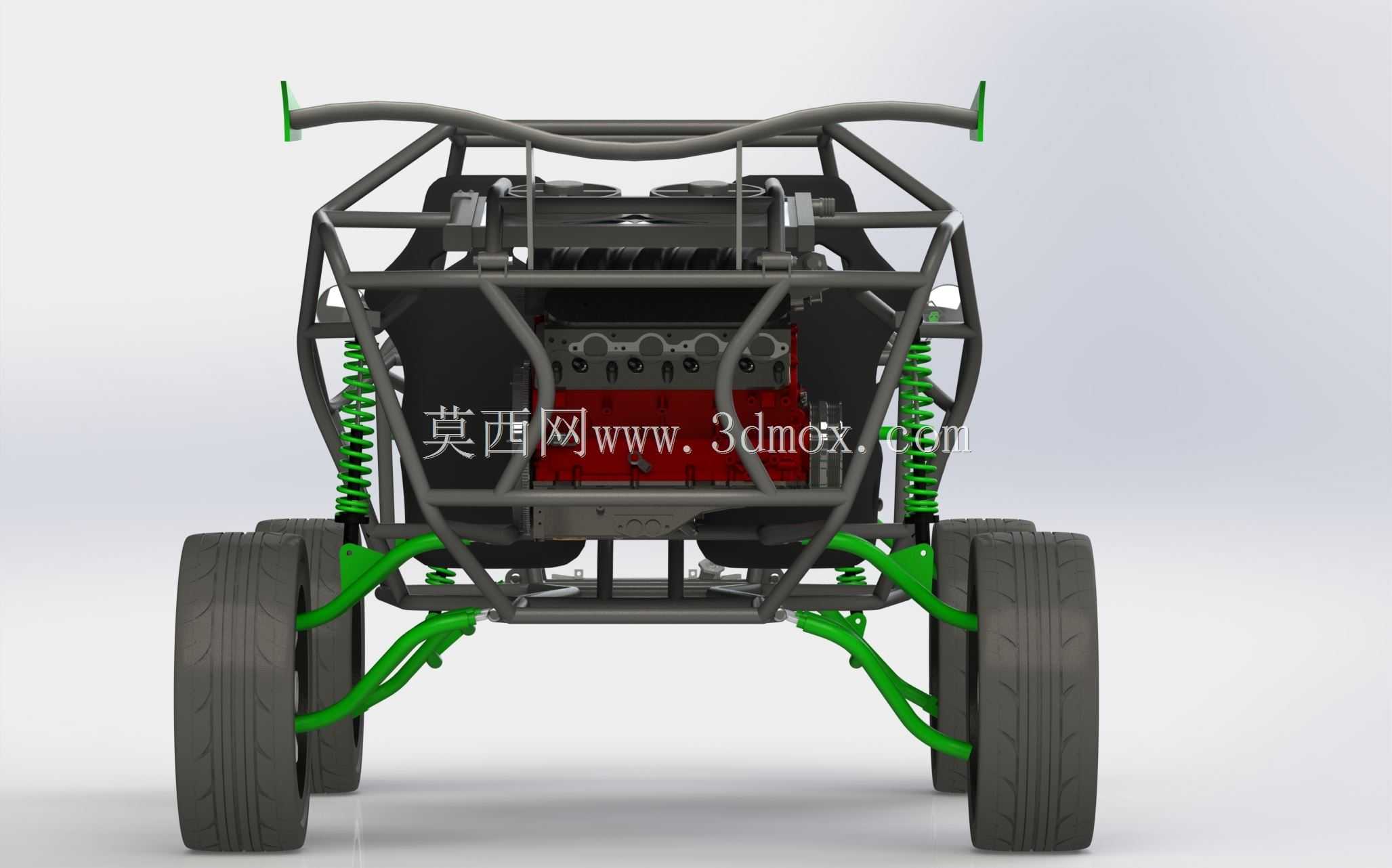

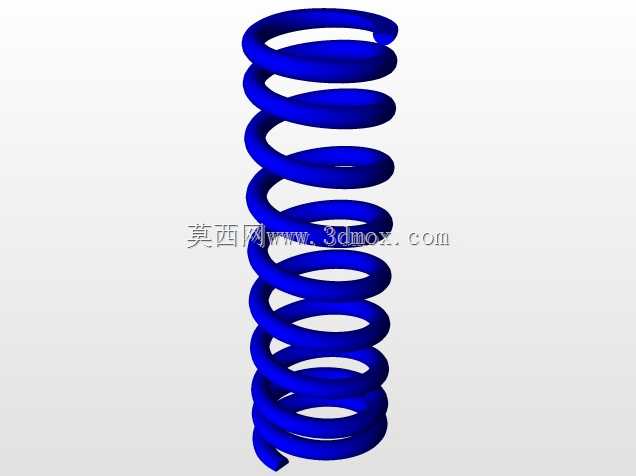

　　从功能布局来看，车架中部预留了动力总成的安装位，周边的钢管环绕形成防护笼结构，既可以避免行驶过程中飞溅的碎石、树枝撞击动力部件，也能在车辆发生侧翻时形成足够的生存空间，保护驾乘人员。前后悬架均采用双横臂独立悬架结构，匹配长行程螺旋弹簧与阻尼减震器，减震器的安装角度做了针对性优化，在车轮上下跳动的全行程内，减震器的阻尼力输出方向始终与冲击载荷方向保持合理夹角，不会出现侧向力过大导致的减震器油封过早磨损问题。转向系统的拉杆布局避开了悬架跳动的运动干涉区域，在悬架全行程压缩、拉伸的过程中，转向轮的前束、外倾参数变化量控制在合理区间，不会出现转向打手、回正力异常的问题。

　　设计过程中，整车的轮距、轴距参数完全匹配非铺装路面的行驶需求，较宽的轮距能够提升侧倾稳定性，在横向坡度较大的路面行驶时降低侧翻风险，轴距的设定兼顾了通过角与转向灵活性，既保证纵向通过角足够大，能够跨越凸起的岩石、土坡，也不会因为轴距过长导致林道转弯时半径过大，影响通行效率。车架前部的防撞结构采用了斜向支撑的钢管布局，正面碰撞时能够通过管材的塑性变形吸收冲击能量，避免冲击力直接传递到驾乘区域。后部的结构预留了排气系统、散热系统的安装空间，散热模块的安装位置避开了后轮扬起的泥沙直吹区域，同时保证行驶过程中有足够的迎面气流穿过散热鳍片，满足长时间大负荷行驶的散热需求。

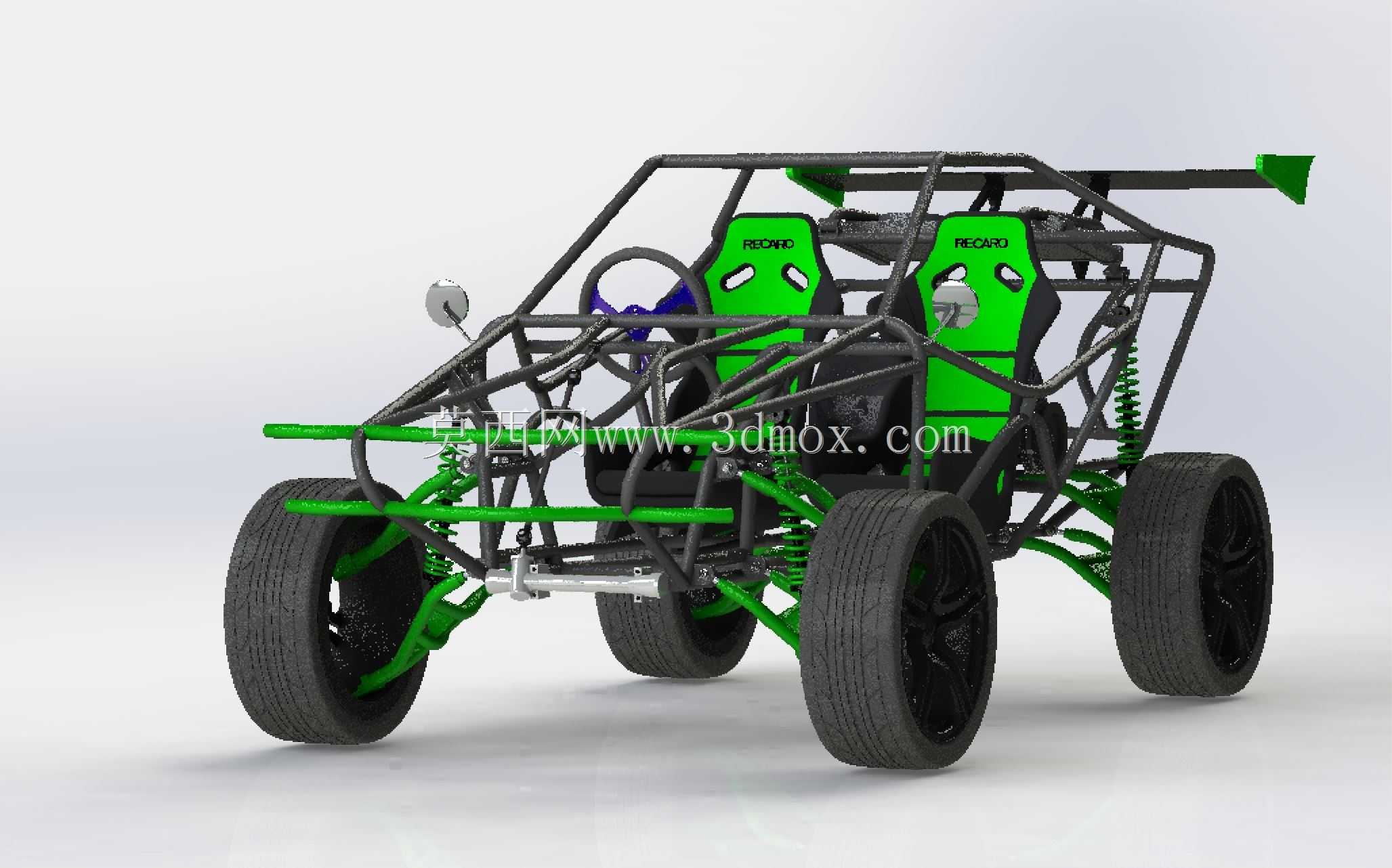

　　车轮的安装位匹配了大颗粒越野轮胎的安装边界，轮胎与轮拱、悬架拉杆之间预留了足够的间隙，即便在轮胎沾满泥土、悬架全行程压缩的情况下，也不会出现轮胎与车身结构剐蹭的问题。车架上的所有安装支座均采用了与管材同材质的连接件焊接固定，制动管路、燃油管路的走线位置沿着车架钢管内侧布置，通过管卡固定，避免行驶过程中管路晃动磨损，同时也能防止外部飞溅物直接撞击管路造成破损。油门、制动踏板的安装位做了人机工程学优化，驾乘人员的腿部操作空间充足，长时间驾驶不会出现过度疲劳的问题。后排的防滚架结构与主车架采用连续焊缝连接，整体形成闭合的受力环，侧翻时能够承受整车重量的冲击载荷，不会出现结构垮塌的情况。

　　在实际的改装、制造场景中，这类管架结构的全地形车多用于户外越野赛事、沙漠穿越、林区巡检、野外作业通勤等场景，相比常规的量产越野车，它的整备质量更轻，动力重量比更高，结构维修便利性更强，即便在野外出现钢管变形的情况，也可以通过切割、焊接的方式快速修复，不需要复杂的钣金校正设备。悬架的摆臂结构采用了钢管焊接成型，相比冲压摆臂的抗冲击强度更高，在飞坡落地的冲击下不容易出现摆臂断裂的问题。转向节的安装位匹配了通用的越野车轮毂轴承单元，零部件的互换性较强，后期维护更换配件的成本更低。整车的离地间隙设定充分考虑了乱石路面的通行需求，油底壳、排气尾段等底盘最低位置的部件都做了对应的防护结构，避免托底时造成部件损坏。
