钢管结构越野全地形攀爬车设计

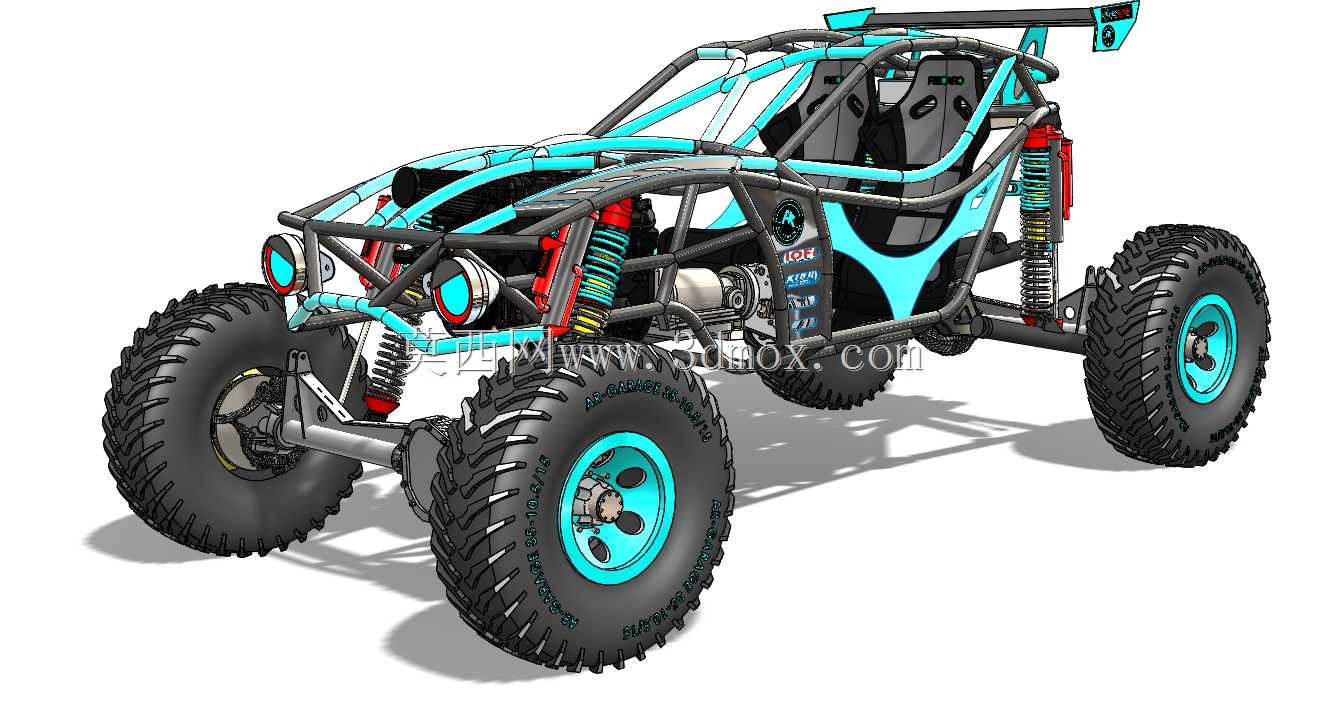

　　该款钢管结构越野车型的三维设计，核心面向非铺装路面的复杂通行场景，可覆盖山地穿越、荒漠勘探、户外作业通勤、越野赛事改装基底等多类实际使用需求，区别于量产民用SUV的承载式车身结构，整车采用外露式空间管阵式车架作为核心承载基体，从结构根源上适配大落差地形带来的连续冲击载荷。

　　从功能特性层面看，整车采用四轮独立驱动的动力传递布局，轮端配备大颗粒深花纹越野轮胎，胎壁厚度与胎块刚度均针对碎石、泥泞、沙土等低附着路面做匹配设计，可在轮胎接地比压极低的工况下维持足够抓地力；四轮均匹配长行程螺旋弹簧配合双向阻尼减震器的悬架结构，减震器安装角度经过多轮运动仿真校核，在车轮上下跳动行程达到300mm以上时，仍可保证主销倾角、轮距参数的变化量控制在合理区间，避免大冲击下车轮定位参数突变导致的转向失控问题。车架主体的防滚笼结构采用不等径合金钢管拼接，主受力环管管径大于辅助支撑管，在乘员舱周围形成连续的封闭受力环，即便车辆发生翻滚、侧倾落地，也可通过管架的塑性变形吸收冲击能量，保证乘员舱的生存空间不被侵入。

　　设计过程中优先明确了安装边界与尺寸约束：整车宽度控制在1800mm以内，可适配多数林间非铺装路的通行宽度，轴距设定在2400mm区间，兼顾纵向通过角与高速穿越时的行驶稳定性，最小离地间隙在悬架静平衡状态下达到380mm，可轻松越过直径400mm以内的垂直障碍物，接近角与离去角均大于45度，避免上下陡坡时车头、车尾与地面发生剐蹭。动力单元采用后置后驱基础上加装前桥分动结构的布局，发动机与变速箱的安装支座直接焊接在主车架管梁上，减少额外的转接支架带来的重量冗余，同时将重心位置控制在整车几何中心偏后100mm的位置，爬坡时可让后轮获得更大的轴荷分配，提升陡坡攀爬的牵引力输出效率。

　　转向系统采用齿轮齿条式结构，转向拉杆的球头安装位置经过运动干涉校核，在悬架全行程压缩、拉伸过程中，不会出现拉杆与减震弹簧、车架管梁的运动碰擦；制动系统采用四轮盘式结构，刹车卡钳的安装支架集成在转向节与后桥壳体上，管路沿车架管梁内侧排布，避免越野过程中飞溅的碎石击打制动管路造成损坏。乘员舱内配备双桶型赛车座椅，座椅安装点直接与主车架的横向加强管连接，可在冲击工况下将乘员的受力直接传递到主车架结构，减少座椅支架变形带来的安全隐患；座舱后部预留了备用油桶、随车工具的安装空间，前舱位置预留了绞盘安装位与辅助灯组的布线接口，可根据实际使用场景拓展加装对应功能附件。

　　整车的管线排布全部沿管架内侧走线，采用管夹固定，所有线束接插件均选用防水等级IP67以上的型号，可在涉水深度达到700mm的工况下保证电气系统正常工作；轮边的传动半轴采用等速万向节结构，可在大角度转向、悬架大行程跳动时维持动力的平稳传递，避免普通十字轴万向节在大夹角下的传动抖动问题。油箱采用异形结构设计，嵌入车架后部的管架空隙中，在不抬高整车重心的前提下保证足够的续航里程，油箱外壳配备防撞护板，防止碎石击打或托底时造成油箱破损。
