带插座式电磁干扰滤波器三维结构设计

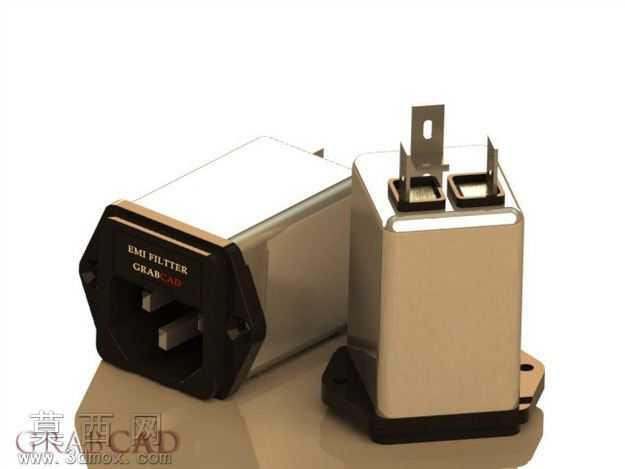

本作品为带IEC输入插座的一体化电磁干扰滤波器三维建模成果，建模过程严格遵循工业级电源滤波元件的实际尺寸规范，以SolidWorks为核心建模工具完成全参数化结构搭建。建模初期先梳理产品的功能分区逻辑，将整体结构拆分为插座输入段、滤波电路封装壳体、安装固定基座、输出接线端子四大独立模块，各模块间采用基准轴对齐、基准面重合的配合约束，保证装配后无结构干涉、各部件相对位置符合量产产品的实际公差要求。外观建模阶段，针对前端插座部分，精准还原品字形电源插孔的内部卡位结构、插座外圈的黑色阻燃塑胶包边轮廓，包边表面的EMI FILTER标识采用包覆特征实现，还原丝印标识的平整贴合效果；金属壳体部分采用铝合金材质的写实渲染设置，建模时还原壳体表面的细微拉丝纹理、边角处的钝化圆角处理，壳体与塑胶部件的衔接处预留0.1mm的装配间隙，还原实际产品的装配工艺细节。底部安装基座部分，精准还原带安装孔的凸缘结构，安装孔的倒角、沉台尺寸完全符合面板安装的通用标准，输出端的两个扁形接线端子，还原端子表面的镀镍金属质感、端子与壳体连接处的绝缘塑胶隔离结构，端子的插拔导向斜面也做了精细化建模，保证结构的实用性还原。材质渲染环节，针对不同部件匹配对应的物理材质属性：黑色阻燃塑胶部件设置为哑光磨砂质感，粗糙度参数调整至0.75，还原工程塑胶的漫反射特性；铝合金壳体设置为半哑光金属质感，金属度参数0.8，粗糙度0.2，搭配环境HDR贴图实现真实的金属反光效果；接线端子设置为高光亮面镀镍材质，金属度0.95，粗糙度0.05，突出导电部件的金属光泽；内部封装的滤波电路部分虽为不可见结构，也按照典型EMI滤波电路的元件布局做了简化建模，保证产品结构的完整性。设计思路上，该一体化滤波器将电源输入插座与滤波电路整合为单一模块，省去了设备内部额外的插座安装空间与接线工序，建模时充分考虑了管理单元内的安装适配性，整体外形尺寸紧凑，安装孔位兼容主流机柜面板的开孔标准，可直接用于电源类设备的结构预装配、电磁兼容方案的可视化演示场景，模型同时导出了STEP通用格式，可适配多类三维软件的装配调用需求，结构细节还原度满足工业设计方案评审、产品宣传渲染图制作的使用要求。
