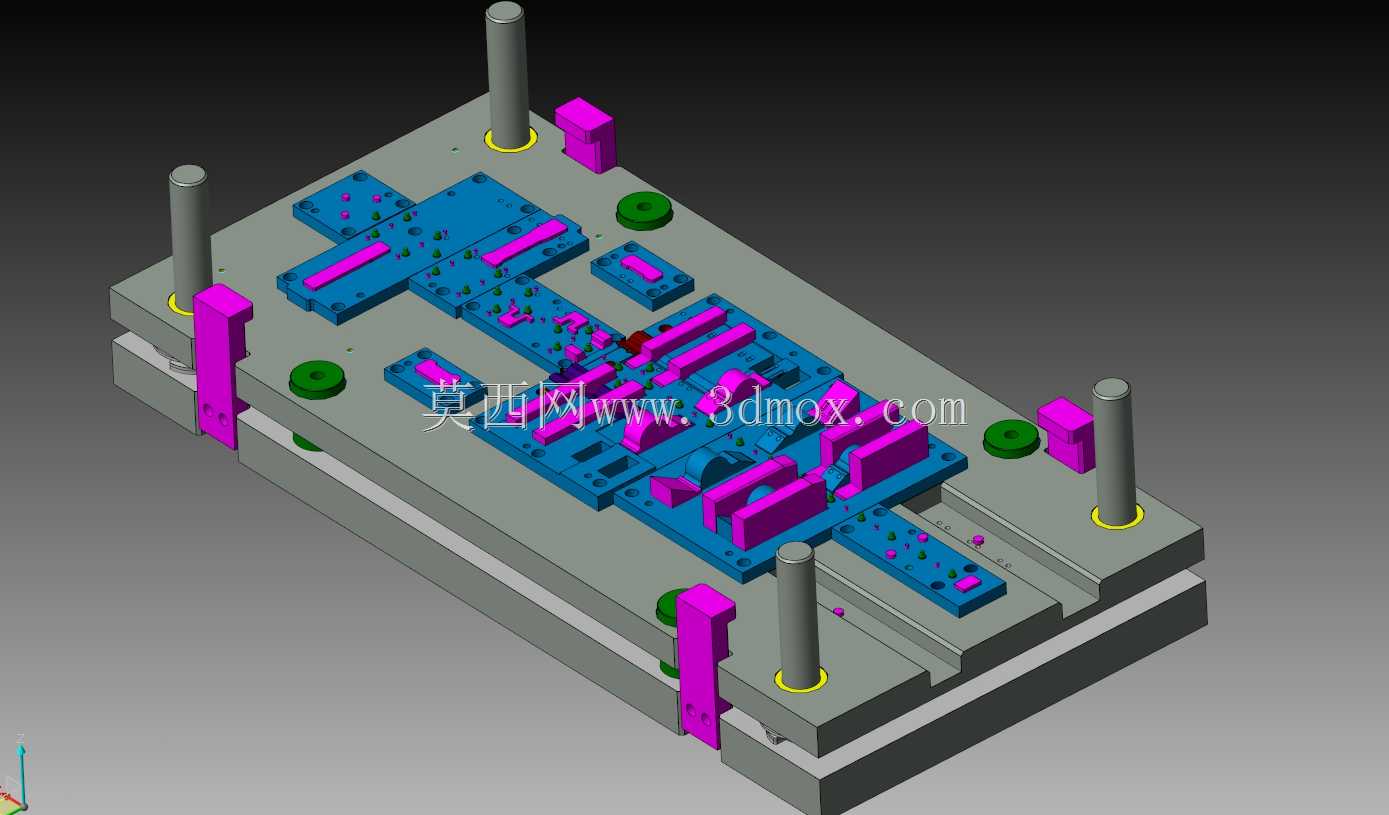

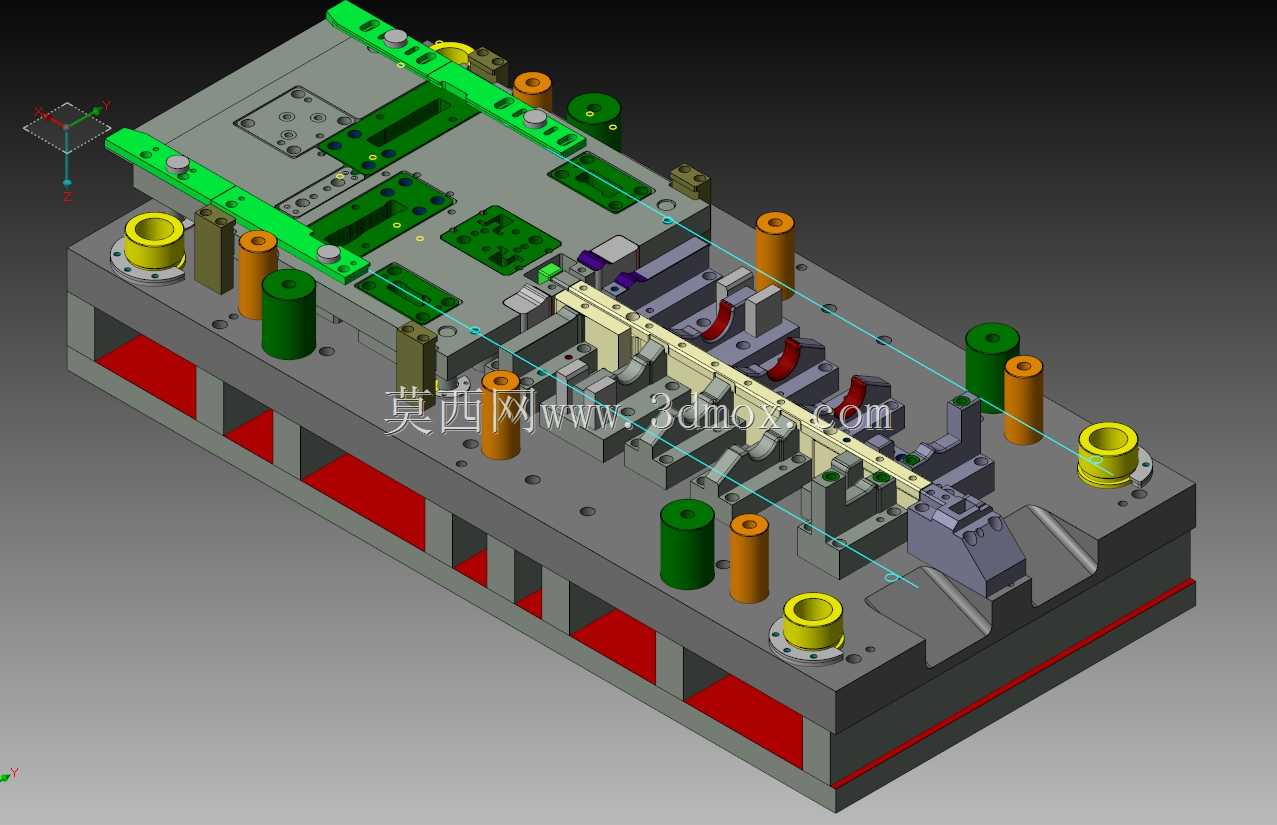

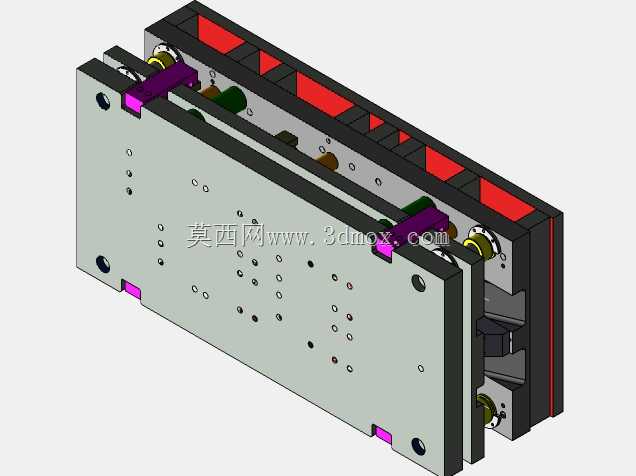

渐进式多工位冲压成型工装结构

该结构为金属冲压加工领域使用的多工位级进冲压工装，主要应用于批量五金零部件的连续冲压生产场景，适配高速冲床的自动化连续作业需求，可在单次设备行程内完成带料的多道工序加工，全程无需人工周转工件，能够大幅提升复杂五金件的生产效率与加工一致性，常见于汽车五金配件、电子接插件、家电金属结构件的量产加工环节。整套工装采用下模座为核心承载的布局设计，下模座选用高强度铸铁材质加工，底部设置多道减重空腔同时兼顾结构刚性，模座表面按照工序排布顺序依次设置冲裁工位、成型工位、精整工位的安装定位槽，所有工位的定位基准统一，保证带料在各工位间传递时的位置精度。模座上分布的多组导向组件采用高精度导柱导套配合结构，导柱按照不同工位的受力情况匹配对应直径，合模时可实现上下模的精准对位，避免偏载造成的模具刃口磨损或工件成型偏差。带料的送进路径上设置多组浮动定位销与侧刃定位结构，浮动销在开模状态下将带料抬离下模型面，配合送料机构实现带料的定距送进，侧刃结构在带料侧边冲制定位缺口，保证每一次送料的步距精度控制在微米级，避免送料偏差造成的工件报废。工装的成型工位根据工件的成型特征拆分多步渐进成型工序，将复杂的折弯、拉伸、翻边特征拆解为多道小变形量成型步骤，避免单次成型造成的材料开裂、回弹超差问题，每道成型工位都设置独立的卸料与压料结构，成型时压料块先压紧带料再完成成型动作，防止材料在成型过程中发生窜动。整套工装的安装边界适配常规闭式双点冲床的工作台安装尺寸，模座四周设置标准U型安装槽，可快速完成设备上的装夹固定，上下模的合模行程按照冲床的行程参数匹配设计，无需额外调整设备参数即可完成适配。各工位的易损刃口部件采用镶块式设计，磨损后可单独拆卸更换，无需拆卸整套模具，大幅降低后期维护成本与停机维护时间，导柱、弹簧等标准件均选用行业通用规格，备件采购与替换十分便捷。
