巴德兰沙漠双座越野钢管车架结构

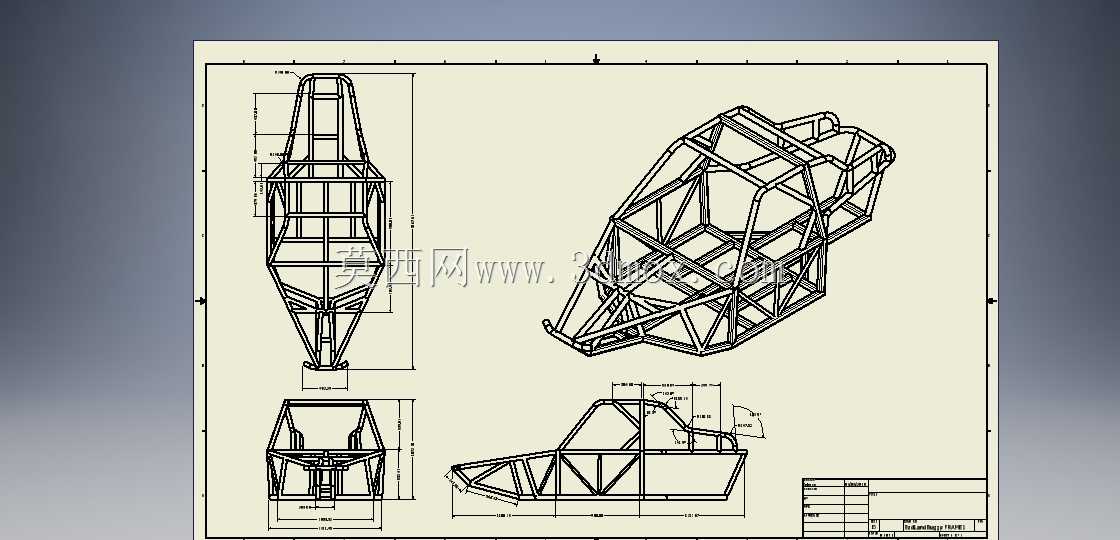

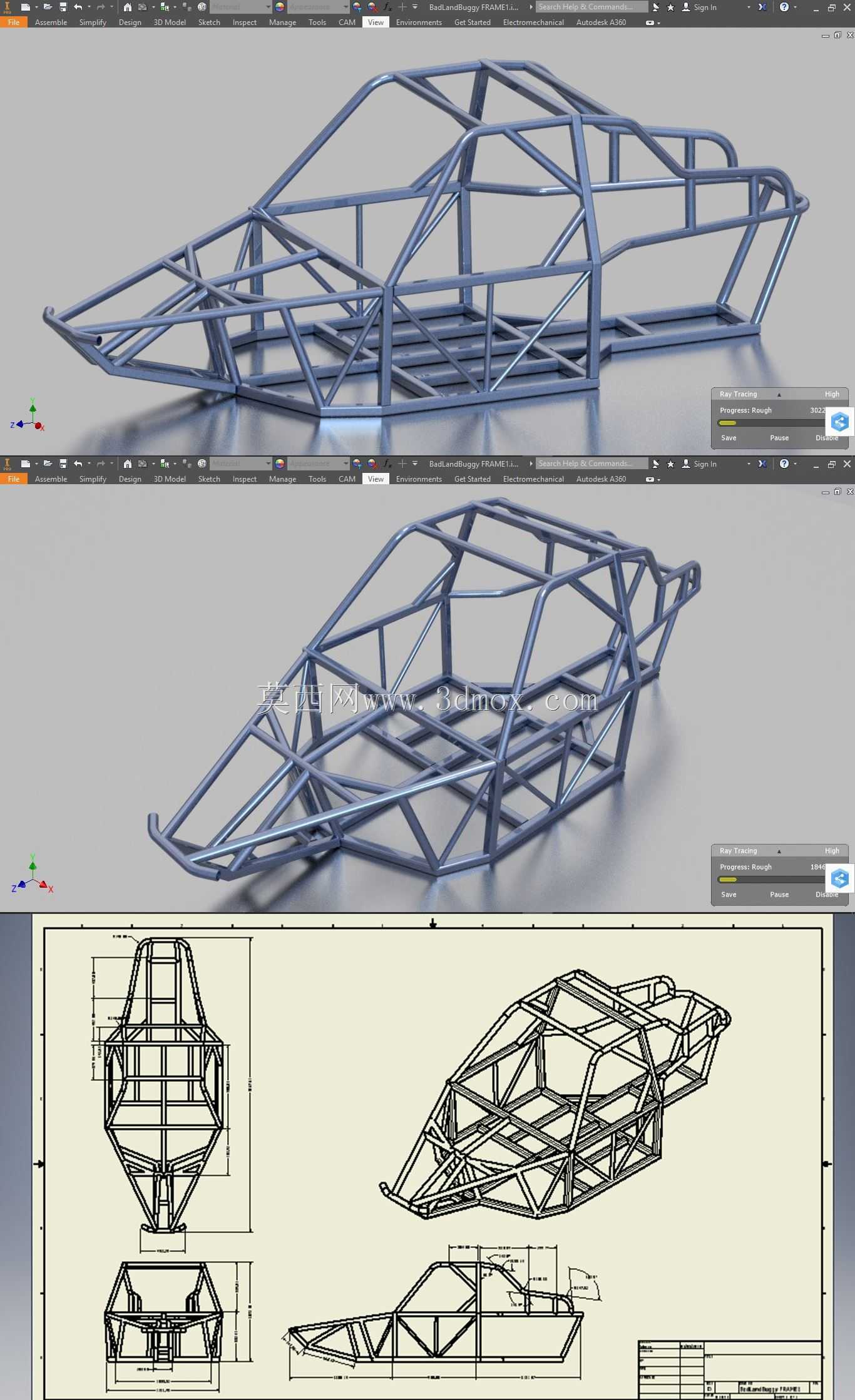

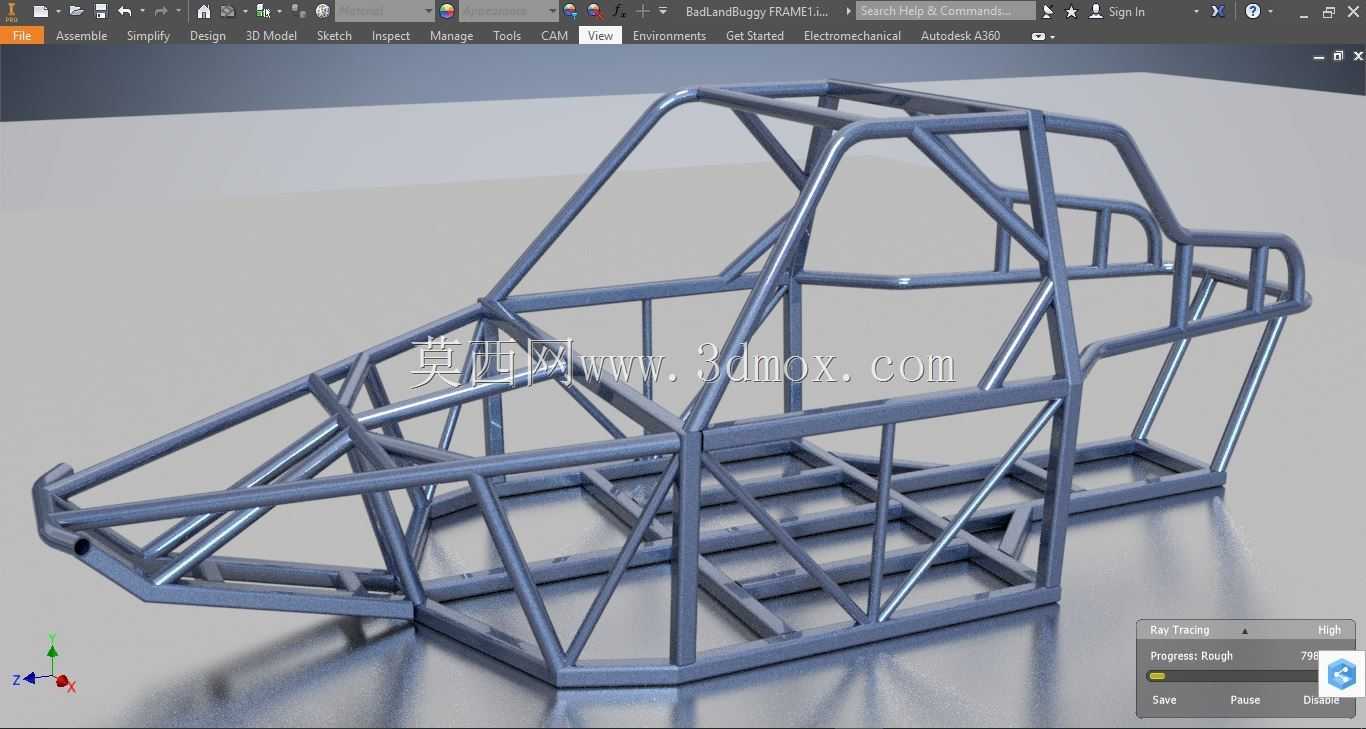

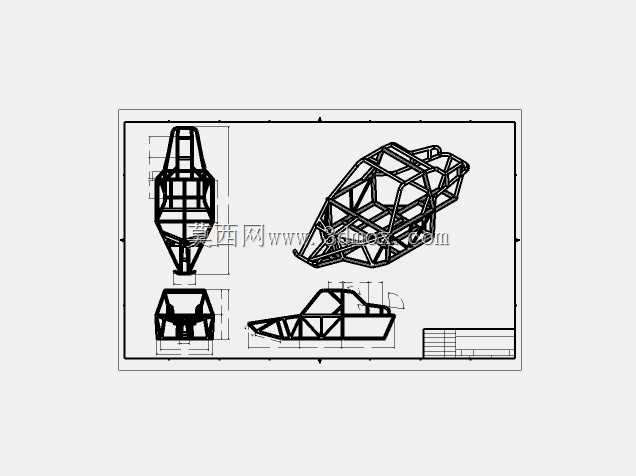

该结构为适配沙漠穿越、短途越野竞速场景的双座越野车辆核心承载基体，主要应用于非铺装荒漠、戈壁、沙丘等复杂恶劣地形的特种越野车辆搭建，是整车所有部件的安装承载基础，承担行驶过程中全部的冲击载荷、扭转力矩与动态受力，直接决定车辆在极端地形下的结构可靠性与行驶安全性。从实际用途来看，该车架摒弃了传统乘用车的承载式车身设计思路，采用全钢管空间桁架结构，既可以作为独立的底盘承载框架完成动力总成、悬挂系统、转向机构、座椅、燃油系统、外覆盖件的全部安装定位，也自带完整的防滚笼结构，在车辆发生翻滚、侧倾等意外时能够为舱内驾乘人员提供充足的生存空间，避免舱体变形侵入驾乘区域，完全匹配沙漠越野场景下高风险的行驶需求。在功能特性层面，该车架采用变径高强度钢管拼接成型，前部为收窄的锥形结构，既可以降低前部迎风阻力，也能为前悬安装、转向机构布置预留充足的活动空间，同时前部延伸的防撞结构能够在冲坡、穿越障碍时吸收正面冲击能量，避免核心受力杆件变形；中部为双座驾乘舱区域，环形闭合的钢管笼形成多道横向、斜向加强支撑，在保证座舱开口足够方便人员进出的前提下，大幅提升舱体的抗扭、抗挤压能力；后部为动力与后悬安装区域，预留了动力总成固定点位、减震器安装支座与传动系统的布置空间，下部的横向承托管件可以均匀分散后悬传递的跳跃落地冲击，避免局部应力集中导致的杆件开裂。设计思路上完全围绕沙漠越野的轻量化与高强度平衡需求展开，所有杆件的走向均沿受力传递路径布置，斜向支撑的角度经过受力优化，尽可能减少无受力贡献的冗余杆件，在保证整体结构抗扭刚度、抗冲击强度满足大落差跳跃、高速冲沙需求的前提下，最大限度降低车架自身重量，提升车辆的动力重量比与沙地通过性能；所有安装点位均采用同轴度统一的焊接支座设计，能够保证后续部件安装时的定位精度，减少装配应力，同时关键受力节点均采用加强衬板焊接，避免长期交变载荷下的焊缝疲劳开裂。在外形尺寸与安装边界层面，该车架整体宽度控制在双座越野车辆的合理区间，轮距匹配沙漠专用越野轮胎的安装需求，避免轮胎转向时与车架杆件发生干涉；轴距设定兼顾沙丘穿越的灵活性与高速行驶的稳定性，前部预留的防撞结构突出量不影响车辆接近角设计，后部车架长度匹配后置动力的布置需求，不会拖慢车辆的离去角参数；座舱内部的横向、纵向空间能够满足双座赛车座椅、多点式安全带的安装要求，头部预留的防滚架高度足够佩戴安全头盔的驾乘人员乘坐，不会出现头部触碰架体的情况；车架下部的离地间隙基准完全匹配长行程越野悬挂的行程范围，保证悬挂在极限压缩、拉伸状态下均不会与车架主体发生运动干涉，所有管路、线束的固定点位均沿车架杆件内侧布置，避免越野过程中飞石、沙砾击打造成部件损坏。
