钢管桁架式越野卡丁车车架结构设计

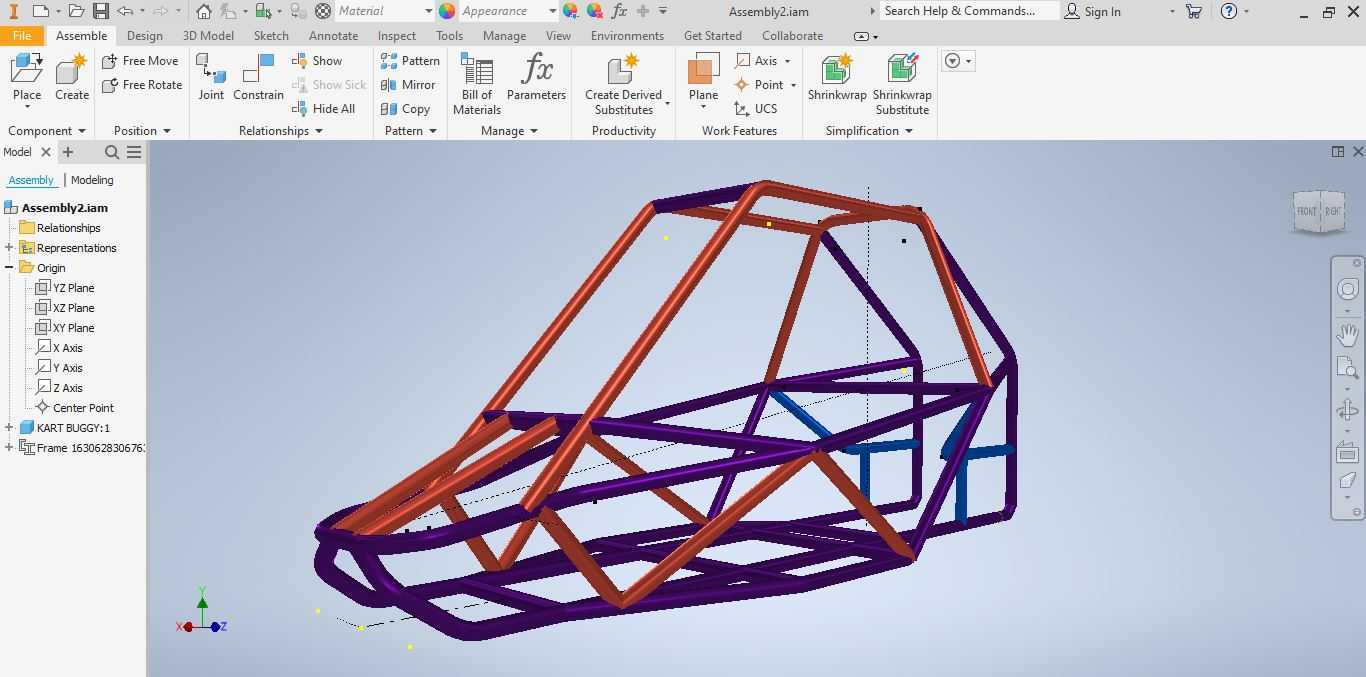

　　这套钢管桁架式车架结构，主要面向非道路场景的小型越野休闲载具开发，适配单人或双人乘坐的轻型越野卡丁车、儿童越野玩具车使用场景，既可以满足户外休闲越野场地的游乐载具承载需求，也可作为青少年机械科普、小型越野赛事入门级载具的基础承载结构使用。从结构功能来看，整个车架采用空间钢管焊接成型的桁架结构，核心作用是为动力总成、转向系统、悬架安装点、座椅、防护覆盖件提供统一的安装基准，同时在车辆承受颠簸路面冲击、过弯侧倾、小幅碰撞时，通过钢管的形变分散应力，保证乘员舱的结构完整性，避免结构失效带来的安全风险。设计过程中优先考虑了非铺装路面的载荷特性，没有采用冲压钣金拼接的承载式车身结构，而是选择冷拔无缝钢管作为主受力构件，主环、侧边防撞杆、

　　前部吸能段的钢管管径与壁厚做了差异化匹配，乘员舱周边的主受力管采用更大管径的厚壁钢管，前部延伸的安装支架、后部动力安装位则采用稍薄的钢管控制整体重量，兼顾结构强度与轻量化需求。从安装边界来看，车架前部预留了转向机安装位、前悬架上下摆臂的铰接点位置，铰接点的同轴度在建模阶段就做了公差匹配，避免后期焊接变形导致的悬架定位参数偏差；中部乘员舱的尺寸按照人体工程学做了适配，预留了座椅安装孔位、安全带固定点，两侧的钢管高度刚好覆盖乘员躯干侧面，在侧倾时能提供足够的侧面防护；后部预留了动力单元的安装空间，不管是小型汽油机还是轮毂电机驱动方案，都能在现有安装位上做适配调整，不需要对主框架做切割修改。车架底部设计了横向的加强横梁，

　　一方面用来安装电池、控制模块等附属部件，另一方面可以提升车架整体的抗扭刚度，避免在交叉轴路况下车架出现过大的扭转变形，影响转向与悬架的工作状态。建模过程中对每一处钢管的相贯线做了精准处理，所有焊接位置都预留了足够的焊接坡口，保证现场焊接时能够焊透，避免虚焊导致的结构强度不足；同时对所有突出的钢管端头做了圆弧收口处理，避免尖锐边角带来的装配划伤风险。在实际应用中，这类桁架式车架的维修便利性也优于一体式冲压车身，出现局部钢管变形时，只需要切割更换对应段的钢管即可，不需要整体更换车身结构，非常适合户外场地高频使用的游乐载具维护需求。整个框架的外形尺寸控制在小型载具的合理范围内，宽度满足狭窄林间越野路径的通行需求，轴距参数匹配小半径转弯的使用要求，离地间隙的设计预留了足够的悬架跳动空间，避免越野过程中车架底部与路面凸起发生磕碰。
