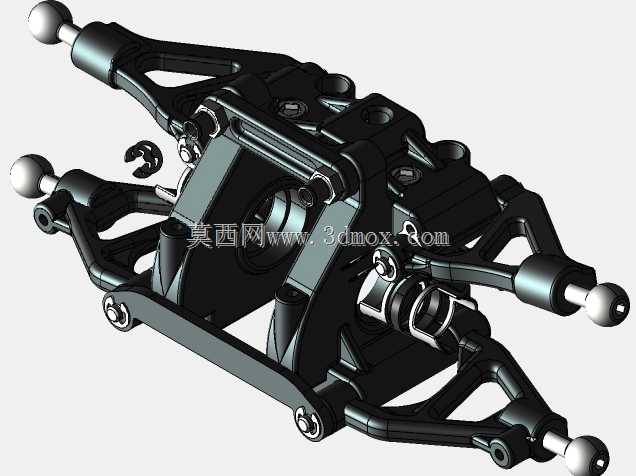

汽车双横臂悬架球头连接销轴结构

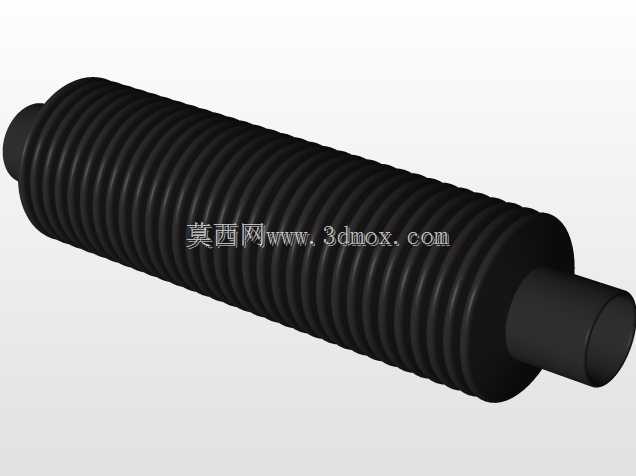

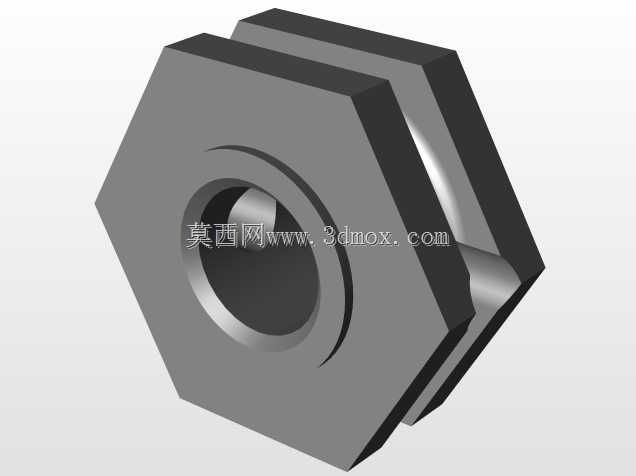

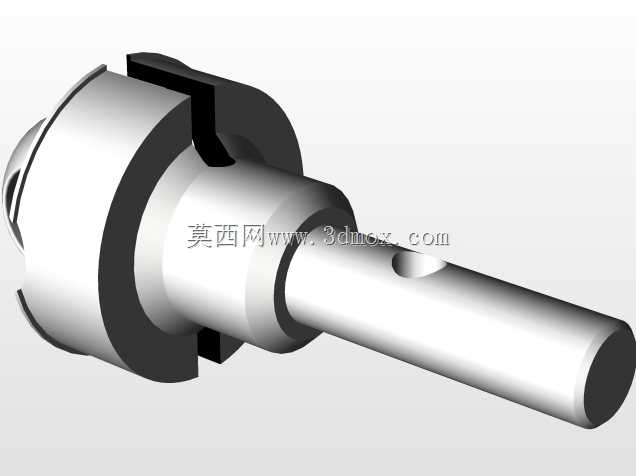

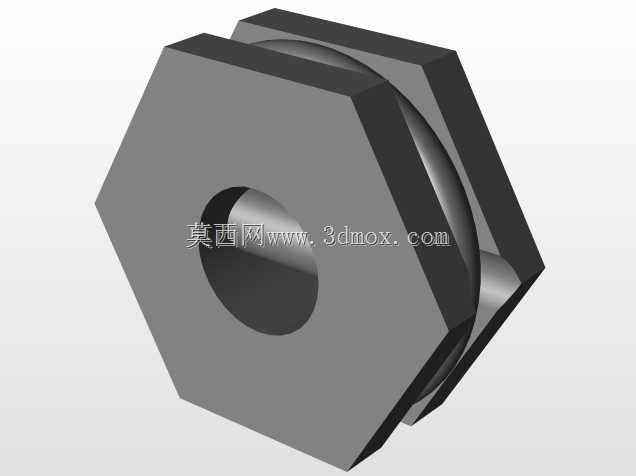

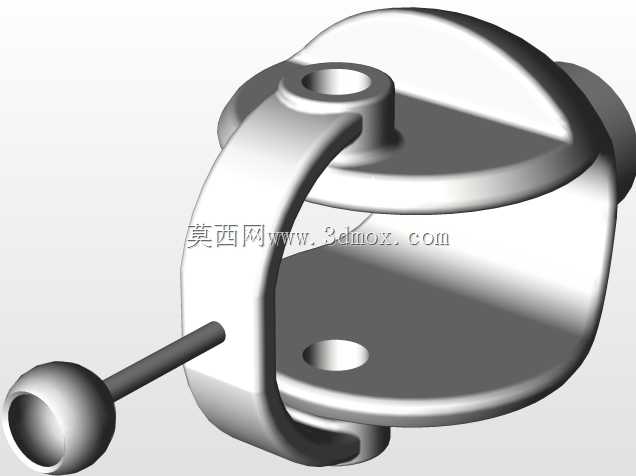

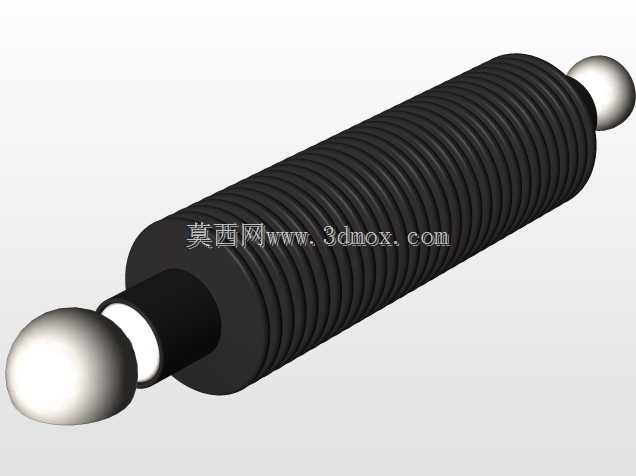

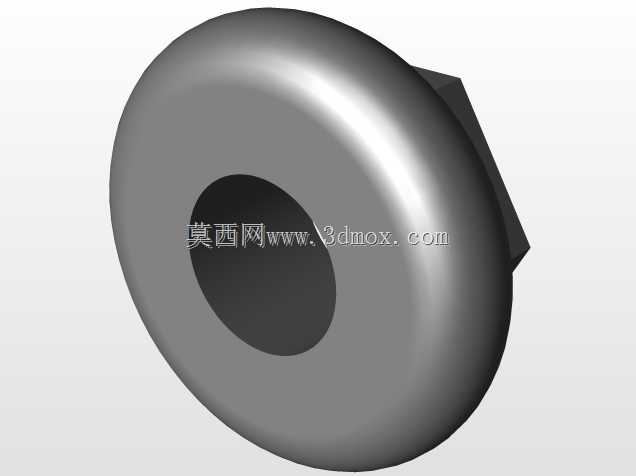

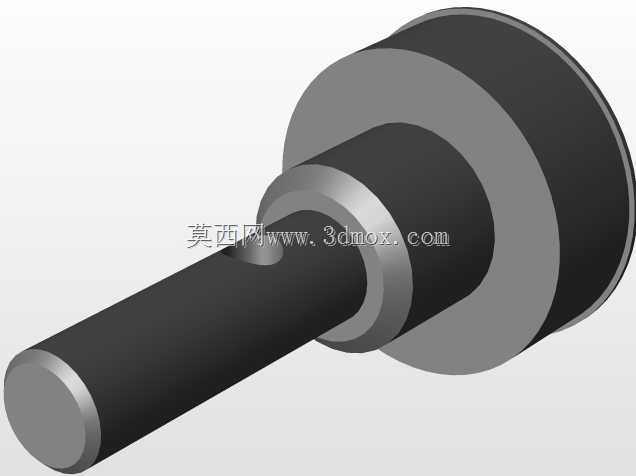

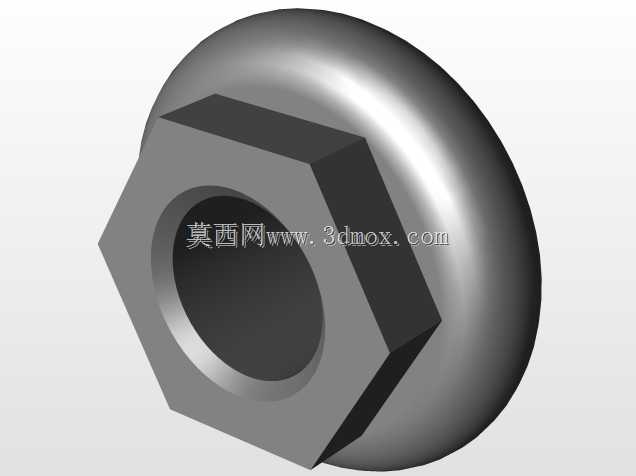

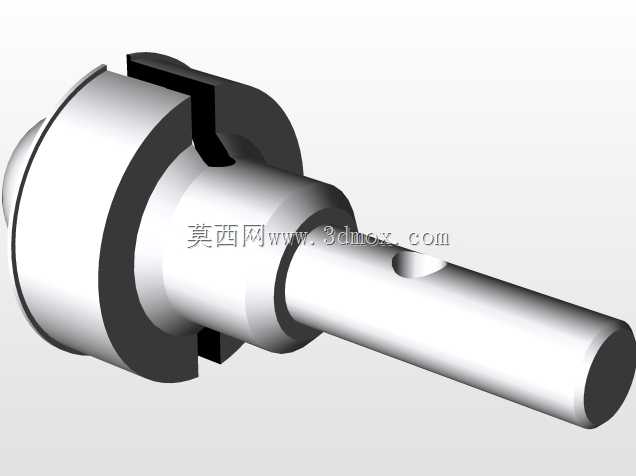

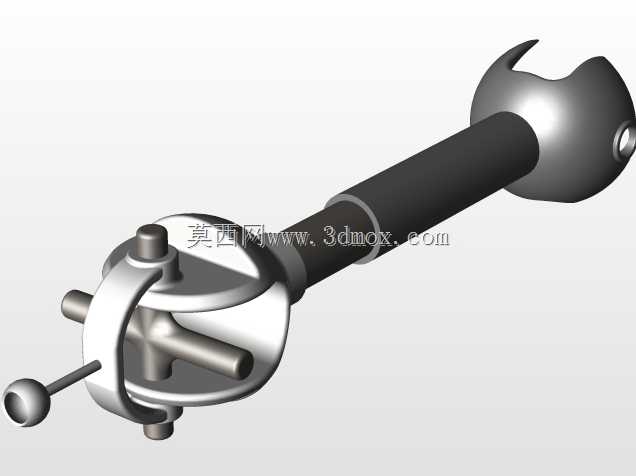

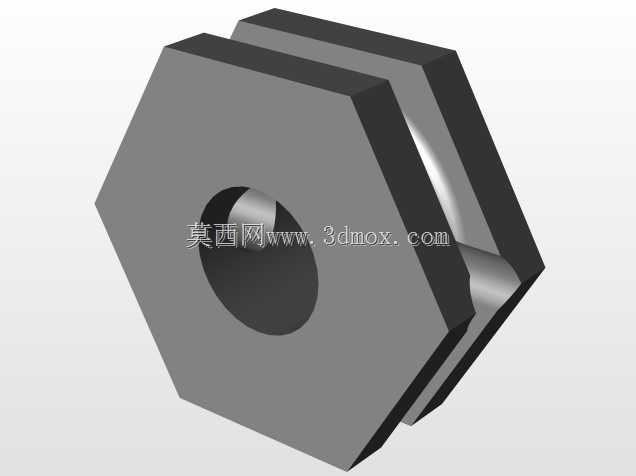

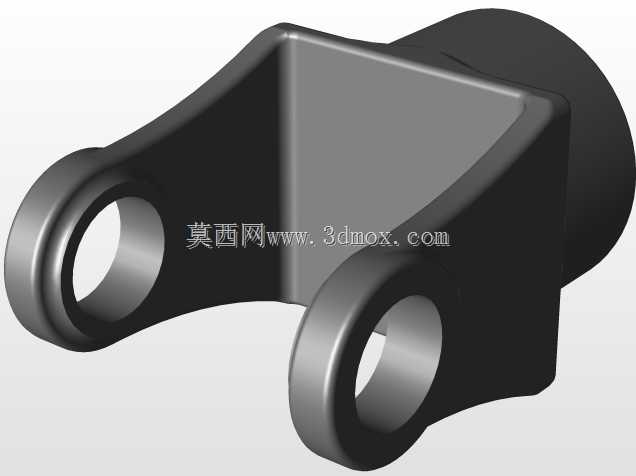

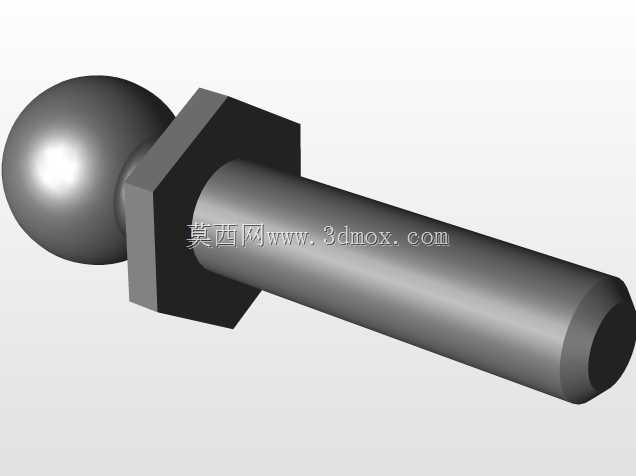

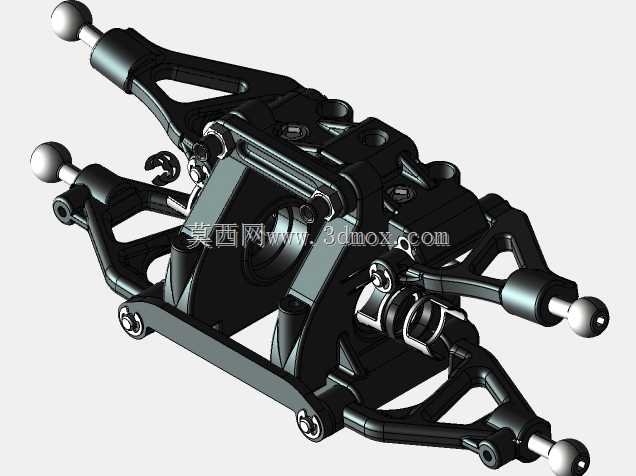

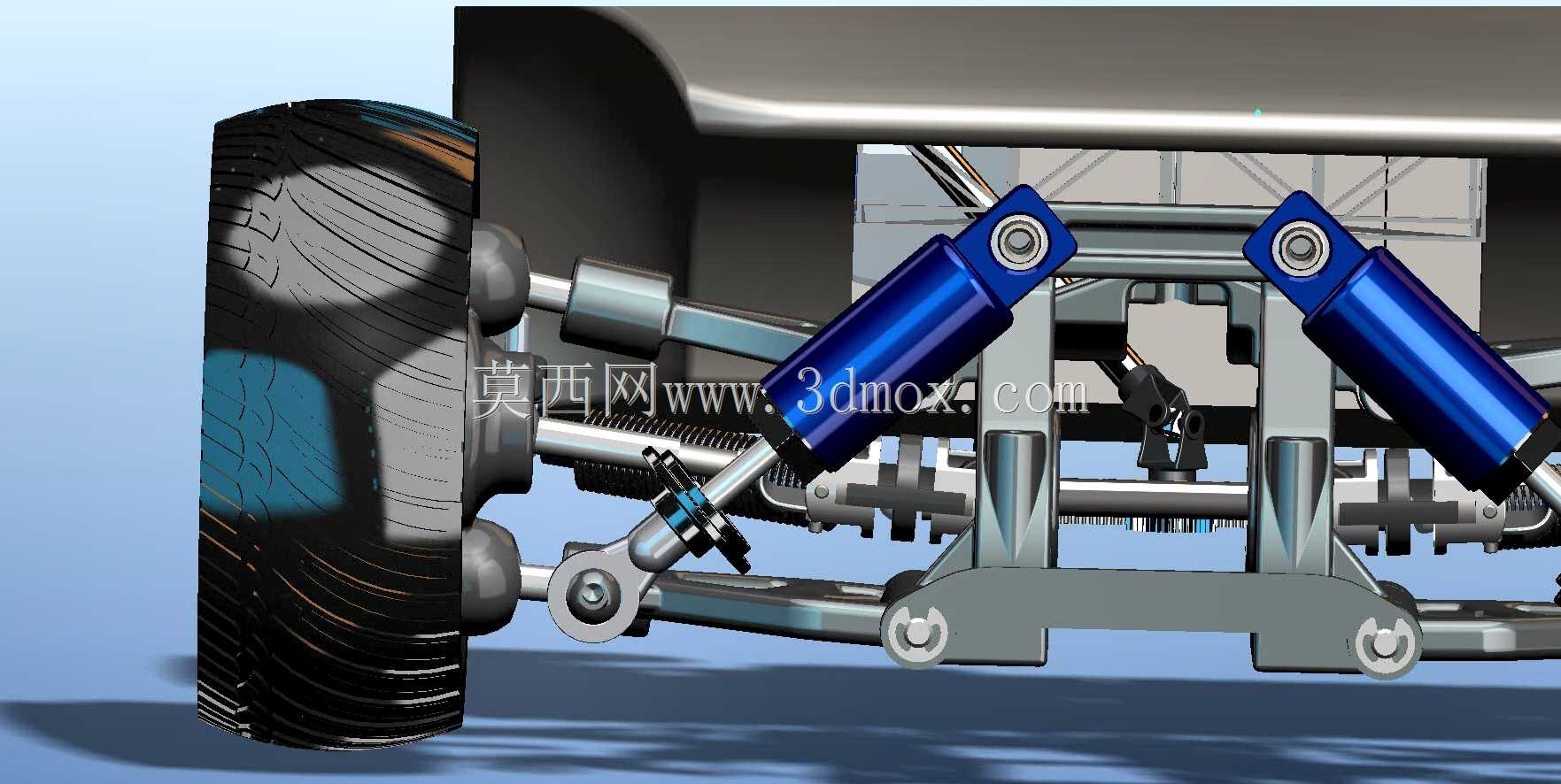

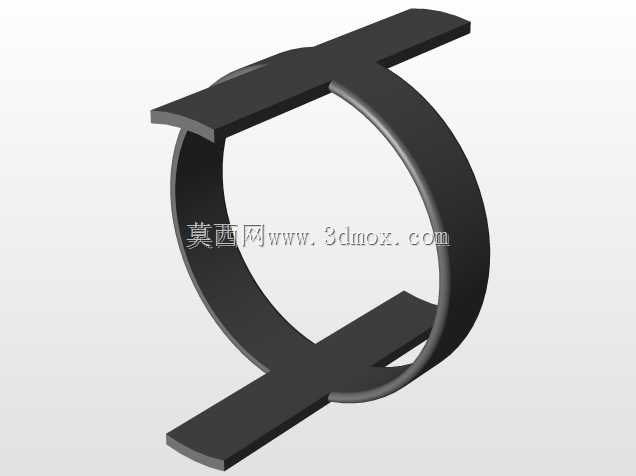

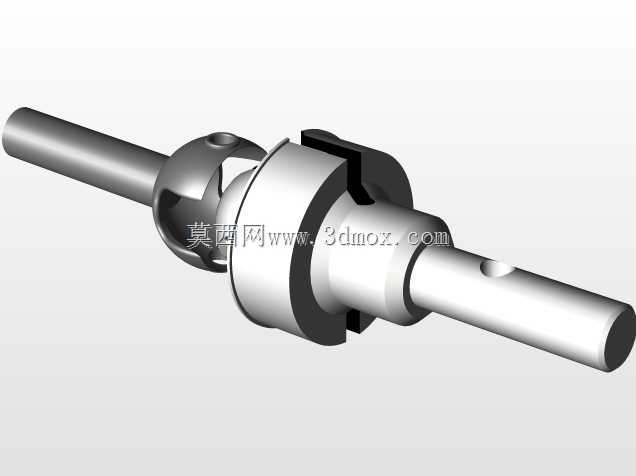

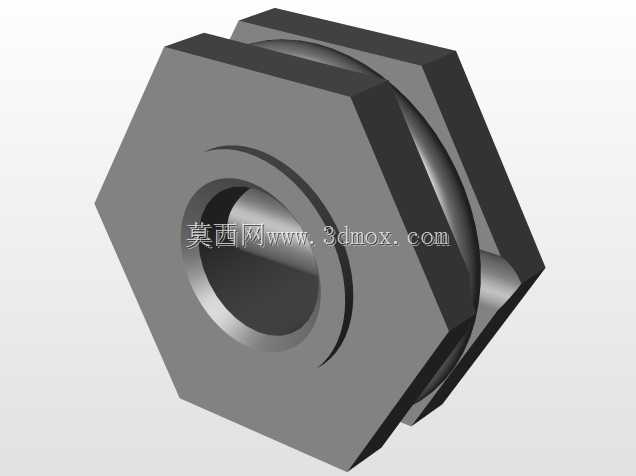

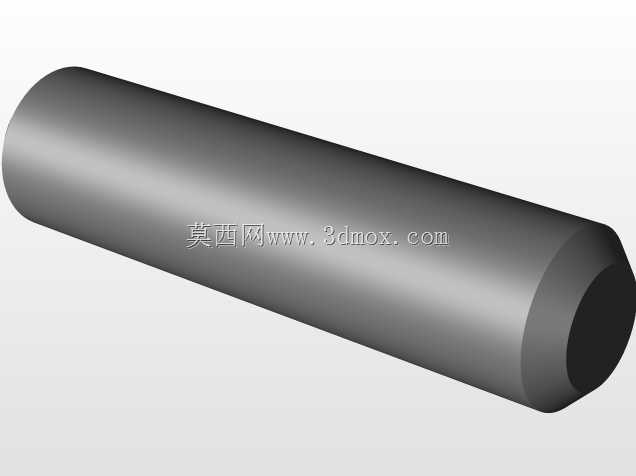

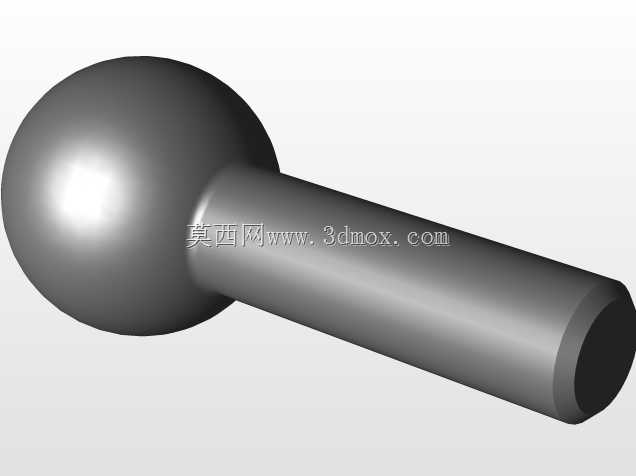

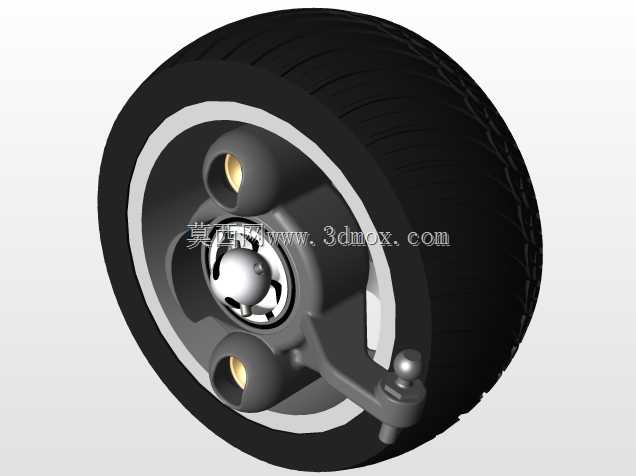

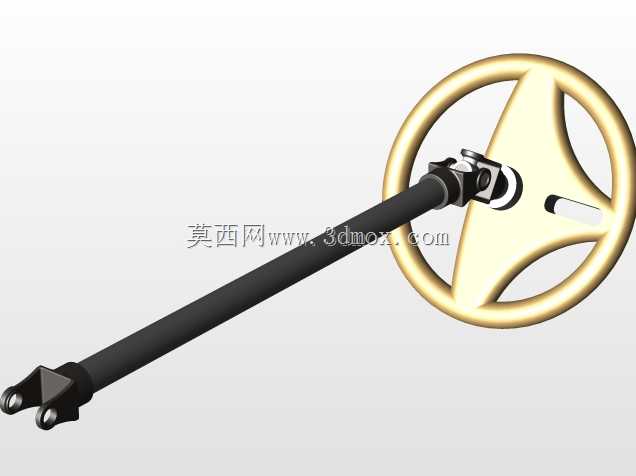

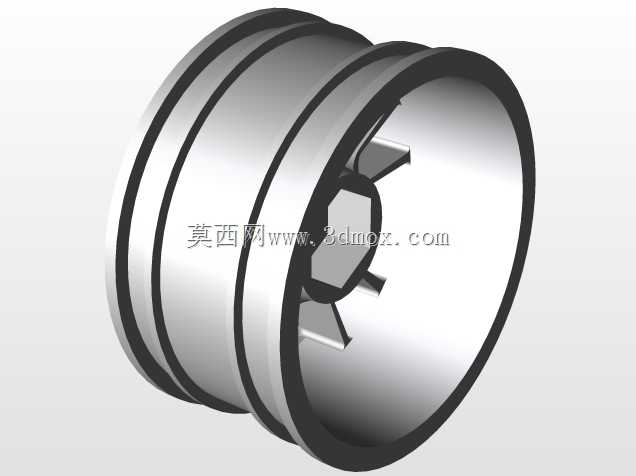

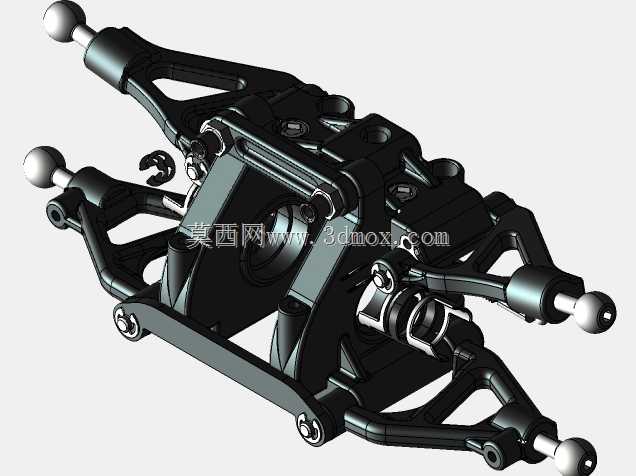

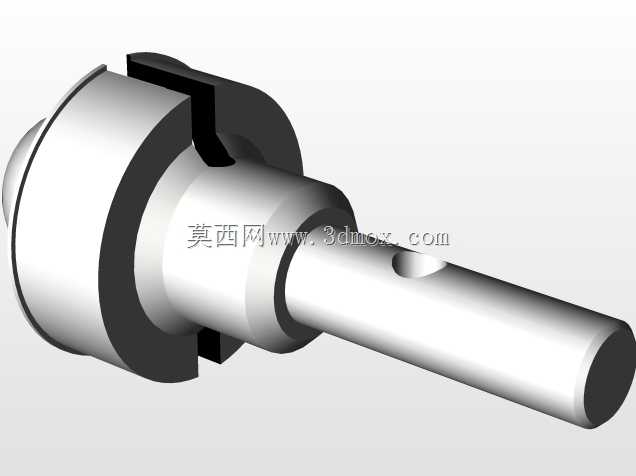

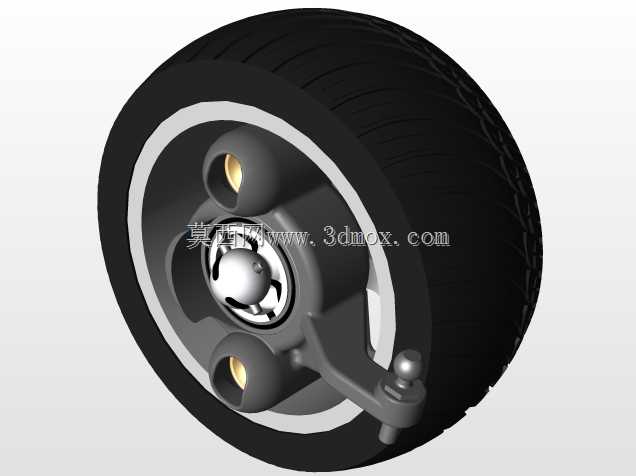

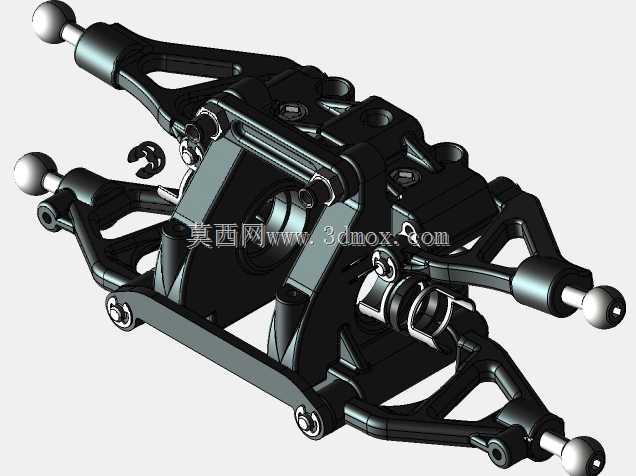

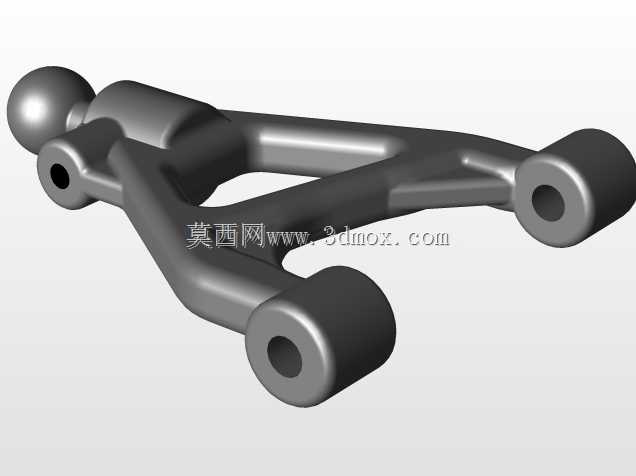

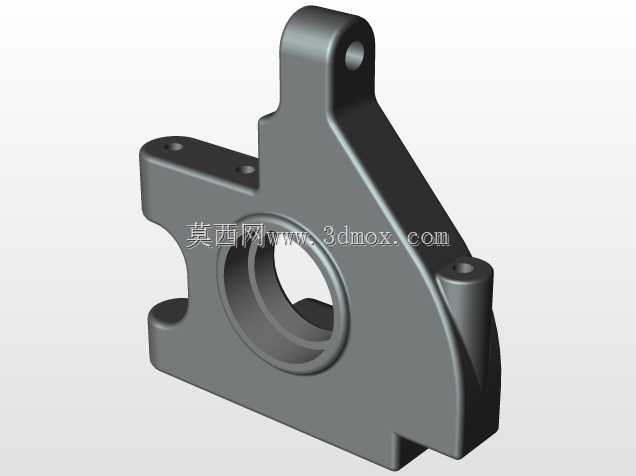

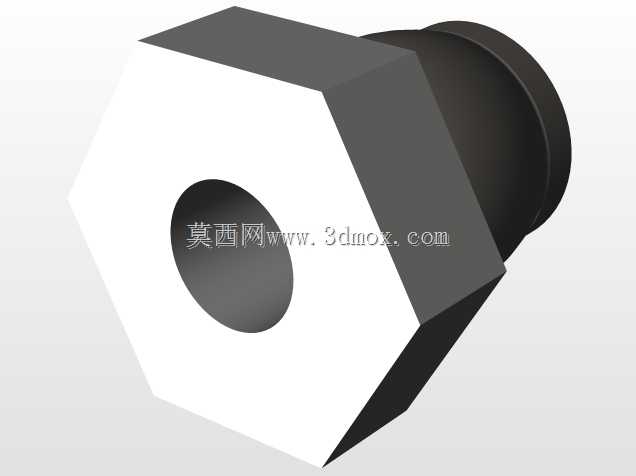

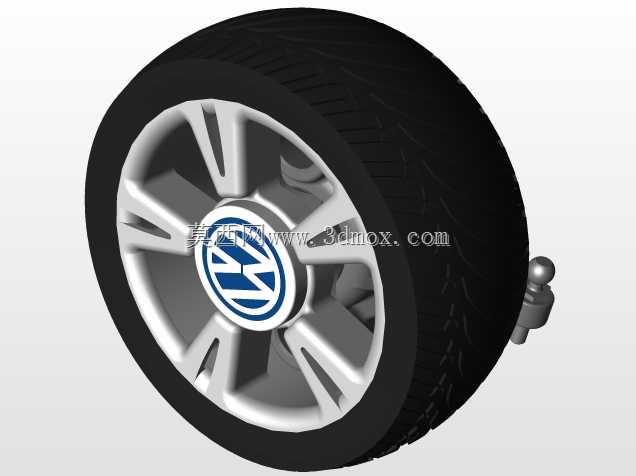

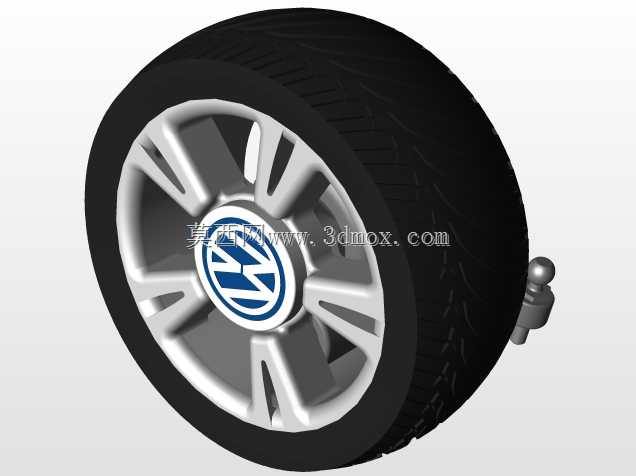

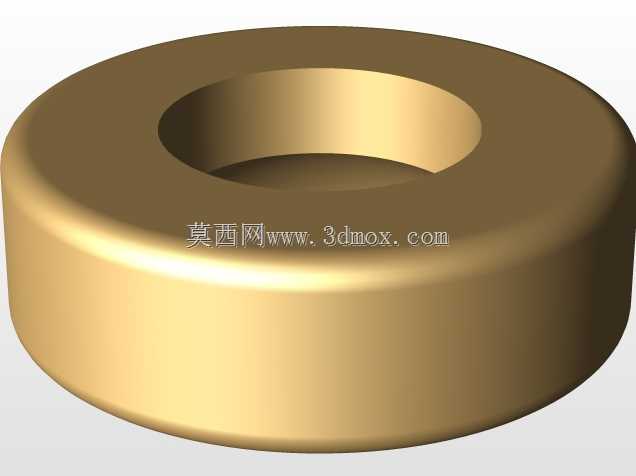

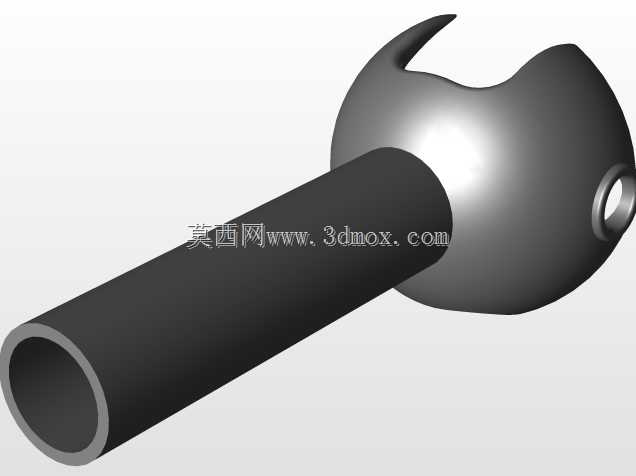

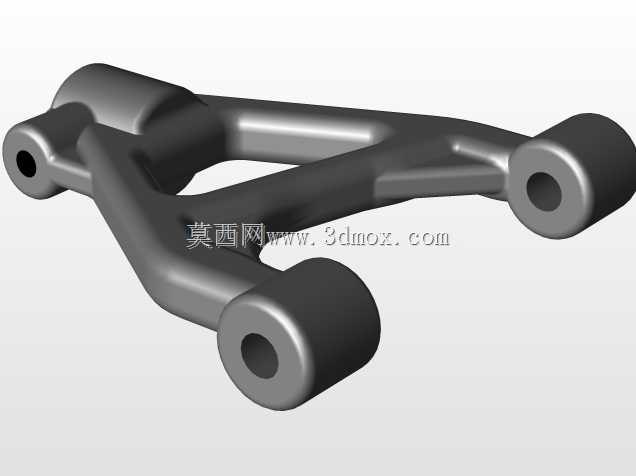

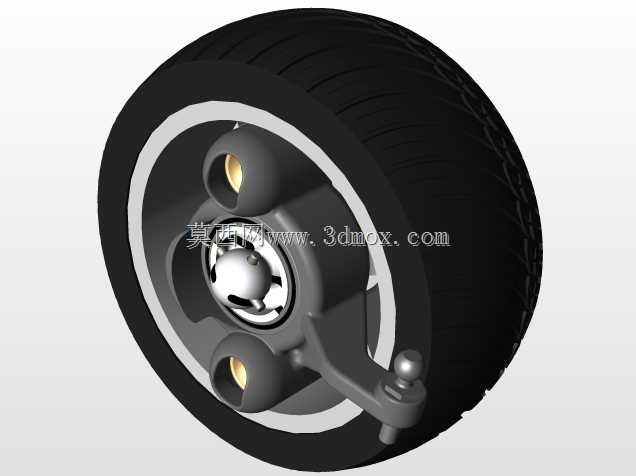

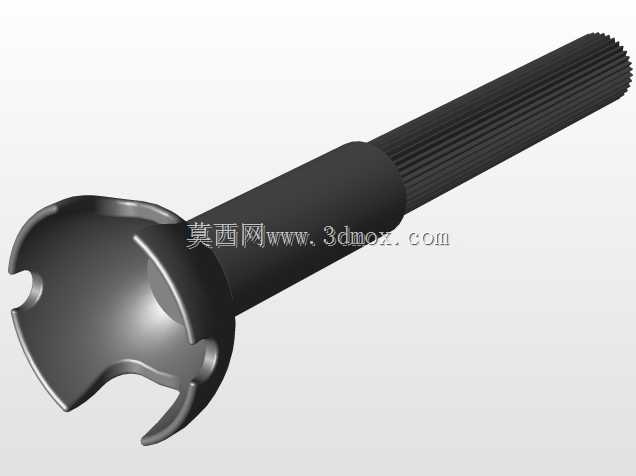

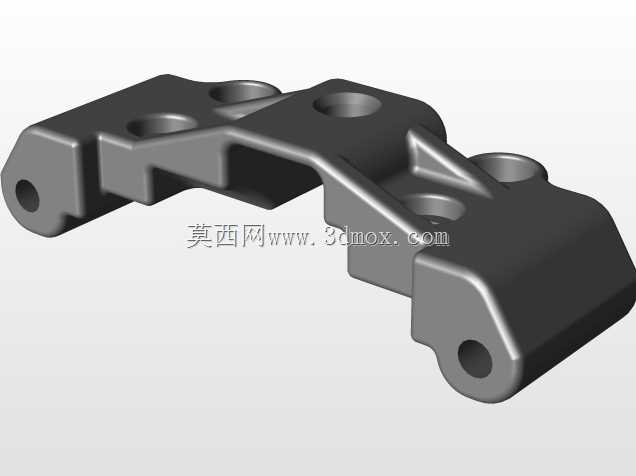

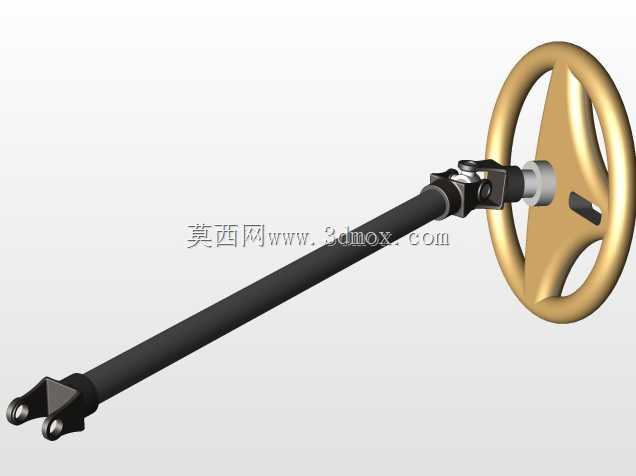

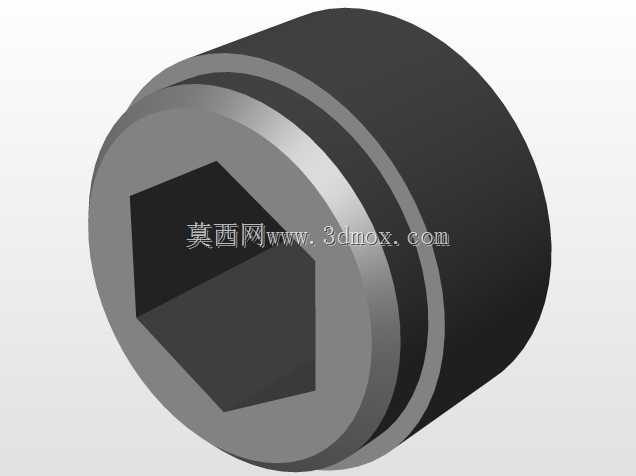

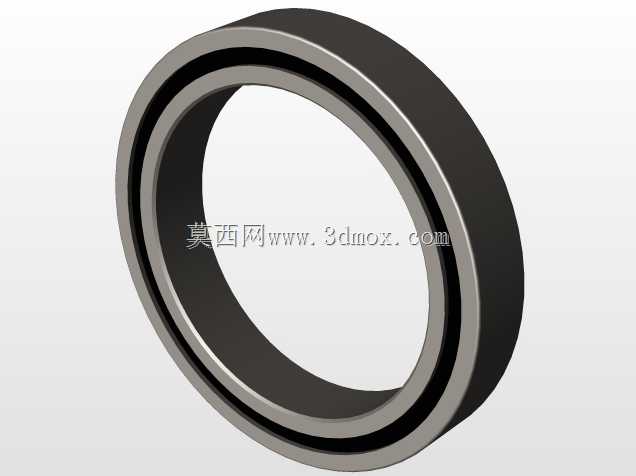

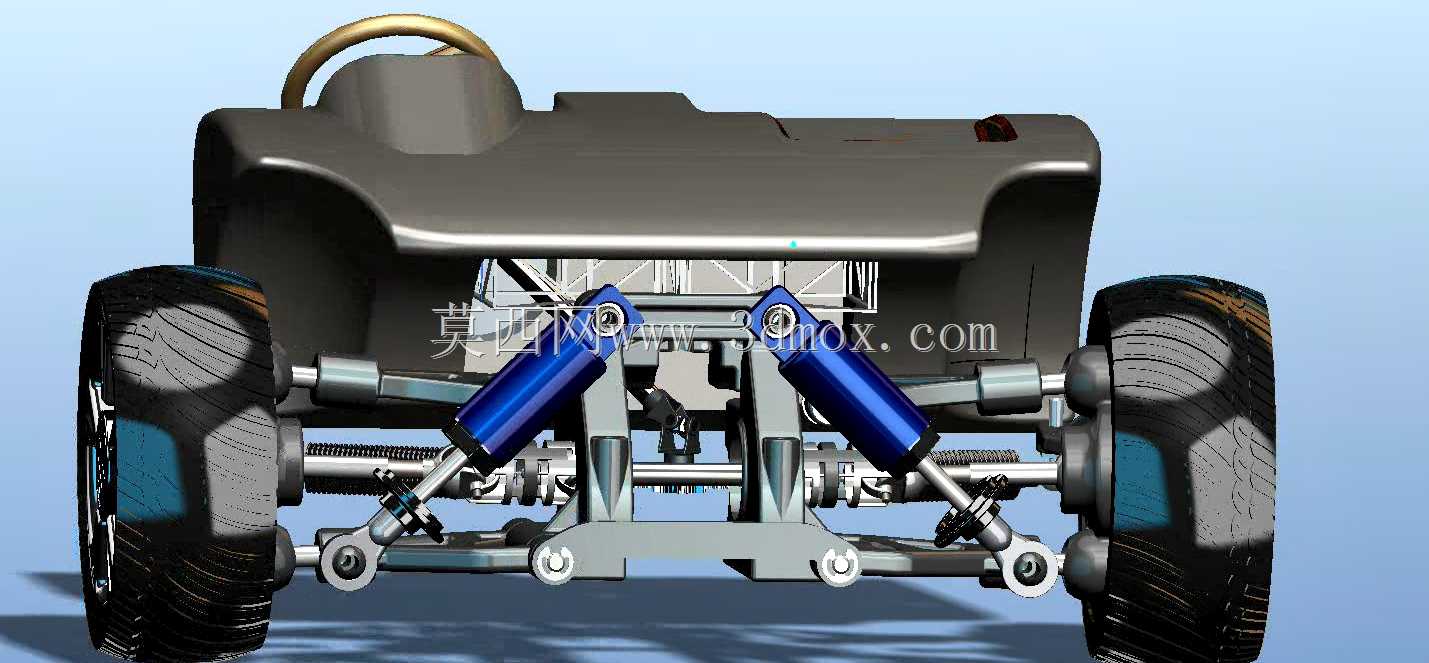

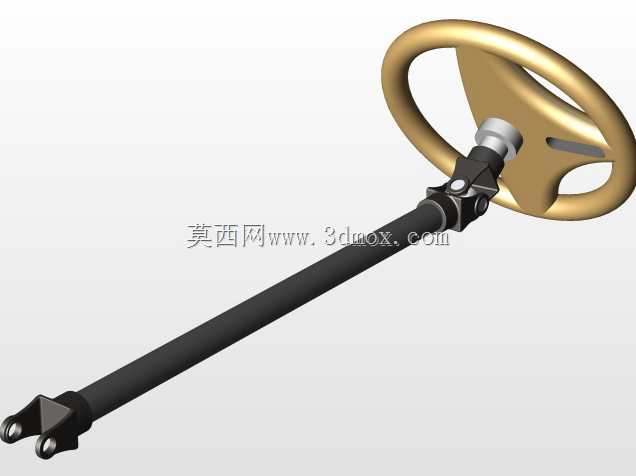

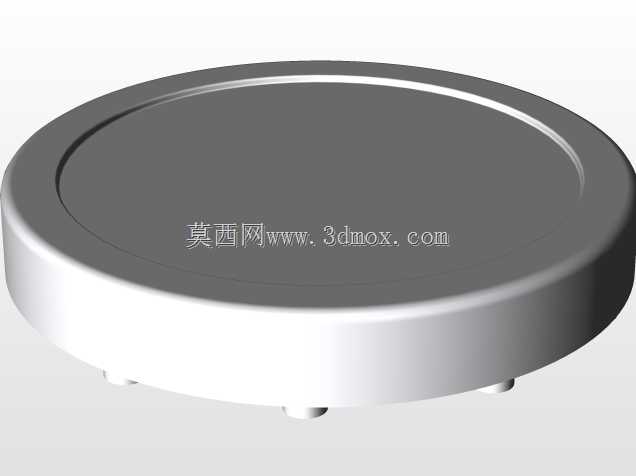

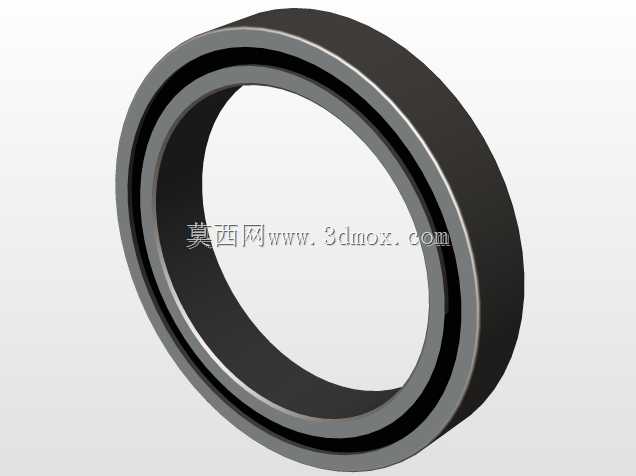

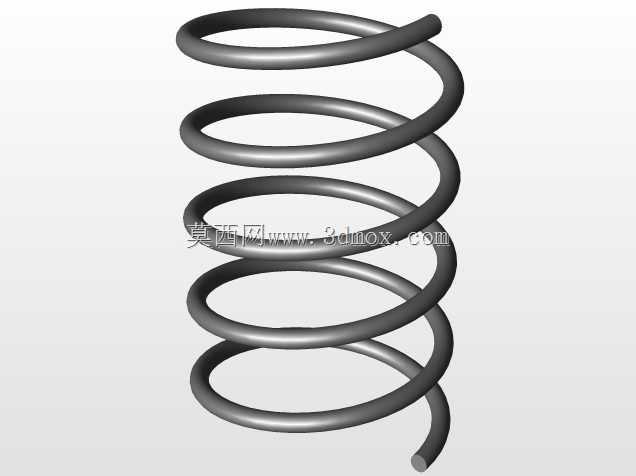

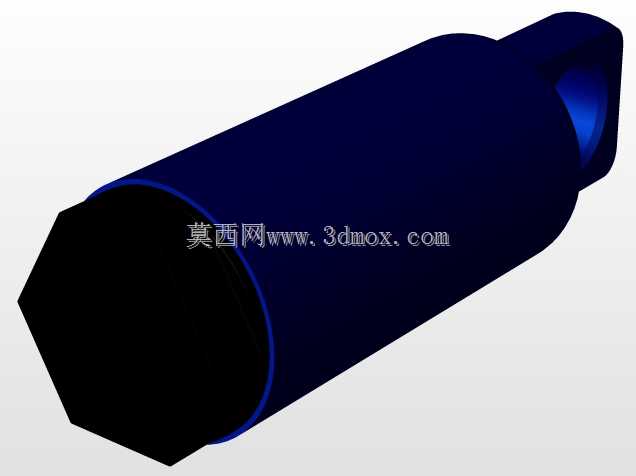

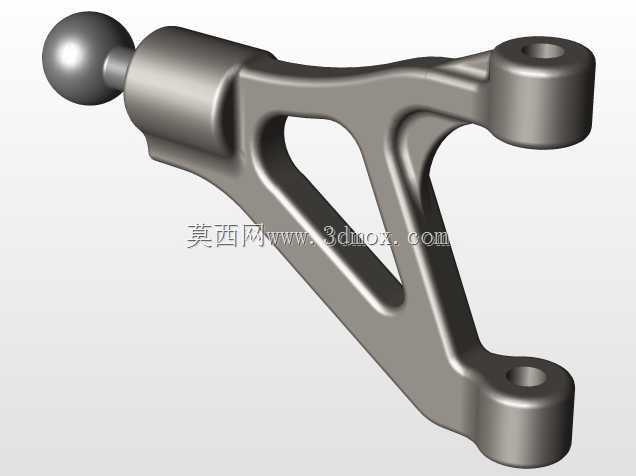

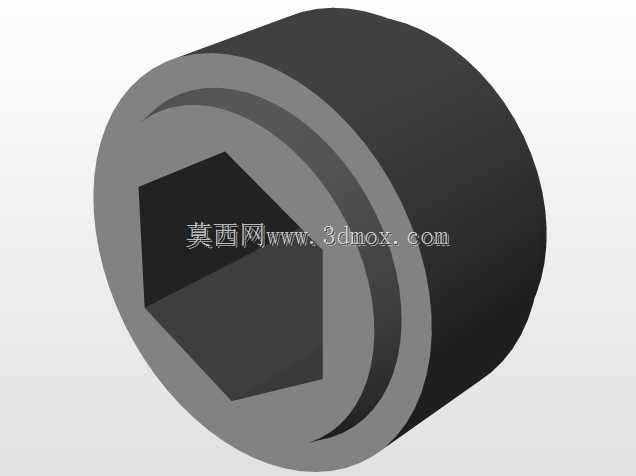

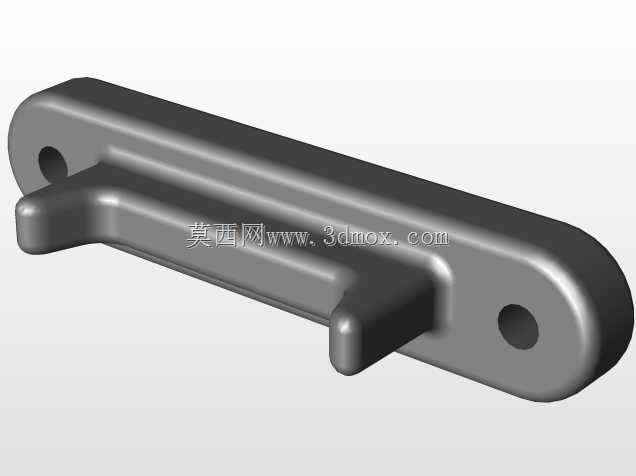

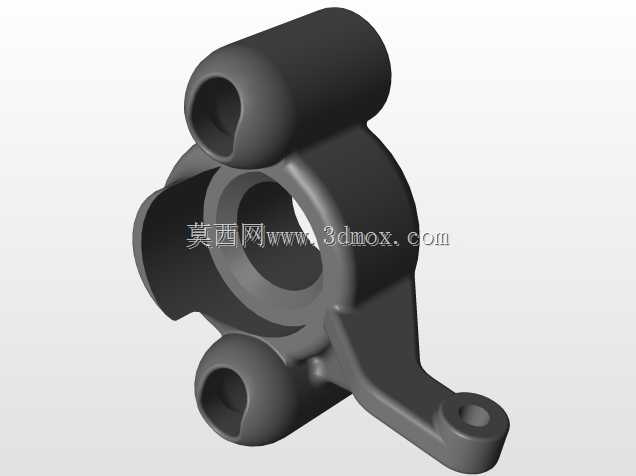

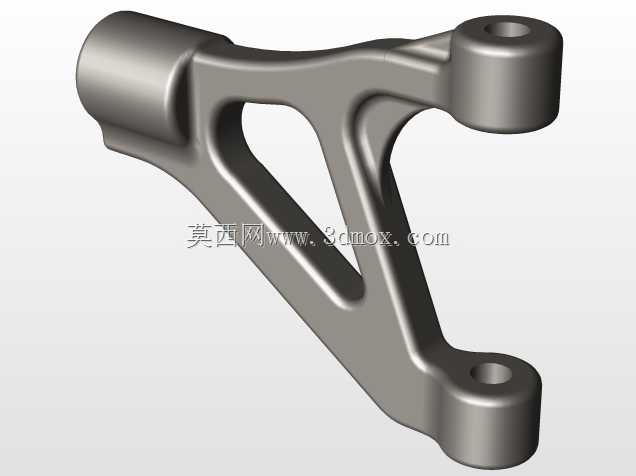

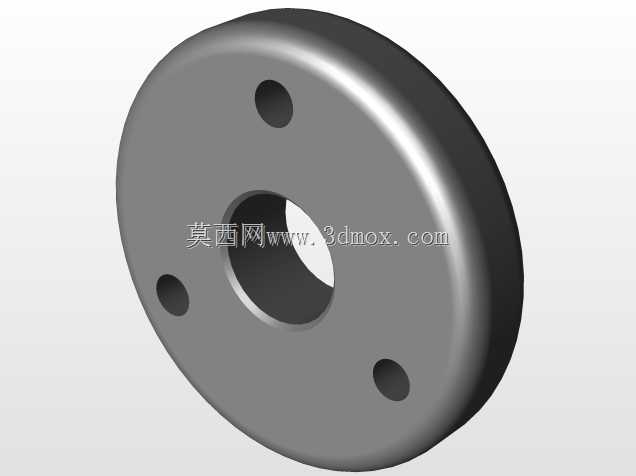

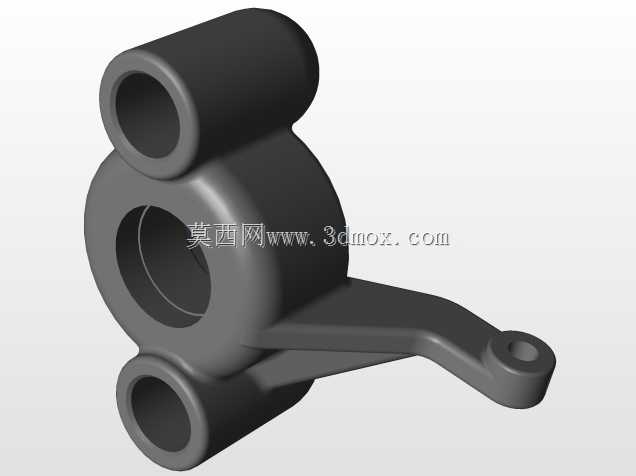

该结构是汽车底盘双横臂悬架系统中的核心连接传力部件，主要应用于乘用车辆、轻型商用车辆的前悬架系统中，承担着连接悬架控制臂与转向节、传递车轮与车身间多向载荷、配合悬架跳动与转向动作的核心作用，是保障车辆行驶操控稳定性、滤震舒适性与行驶安全性的关键底盘零件。在实际行车场景中，该部件需要持续承受路面传递而来的垂直冲击载荷、转向时的横向载荷、加减速过程中的纵向载荷，同时要适配悬架上下跳动过程中的角度变化，以及车轮转向时的回转动作，对结构强度、配合精度、耐磨性能都有着极高的要求。从功能特性来看，该部件一端采用整球球头结构，可实现多自由度的角度偏转，能够完美适配悬架跳动与转向动作带来的角度偏移，避免运动干涉；中间设置六角限位凸台，既可以作为安装时的受力定位面，方便装配时施加扭矩锁紧，也能限制部件的轴向窜动，保证安装位置的精度；长杆段作为主体承载结构，采用等直径圆柱设计，既保证了足够的抗弯、抗扭强度，也方便与衬套、控制臂安装孔进行配合装配，杆端的倒角设计能够降低装配时的对位难度，避免刮伤配合件的安装表面。在设计思路上，该部件优先保障承载可靠性与运动平顺性，球头部分采用整球成型设计，增大了受力接触面积，降低单位面积的接触应力，提升部件的抗冲击能力与使用寿命；六角凸台的厚度与对边尺寸经过匹配计算，既满足锁紧扭矩施加的受力要求，也不会过度增加部件重量，符合底盘部件轻量化的设计趋势；长杆段的长度与直径经过悬架运动学仿真校核，既保证了足够的安装配合长度，避免松脱风险，也预留了足够的运动间隙，防止悬架极限跳动时与周边部件发生碰撞干涉。从安装边界来看，该部件的球头端与转向节的球头销座配合，通过锥面或球面压紧实现固定，六角凸台的端面贴合控制臂的安装定位面，长杆段穿过控制臂的安装衬套孔后通过锁紧螺母进行轴向固定，整体安装结构紧凑，不需要额外的复杂连接结构，拆装维护便捷，同时各部分的尺寸公差经过严格设定，球头的表面粗糙度、杆段的圆柱度都满足高精度配合要求，能够有效降低行驶过程中的异响与磨损，保证悬架系统长期工作的稳定性。
