汽车液力变矩器内部结构拆解展示

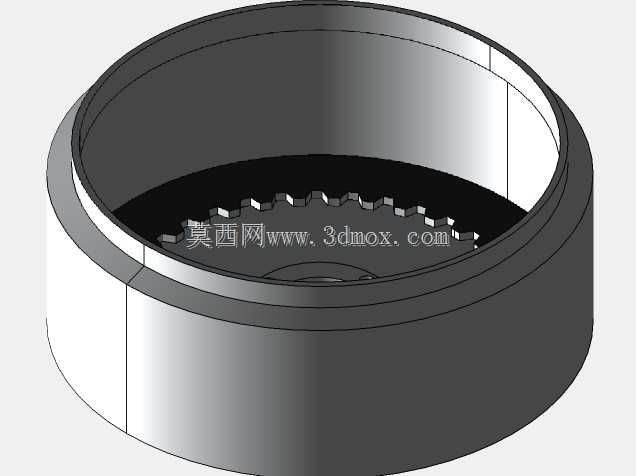

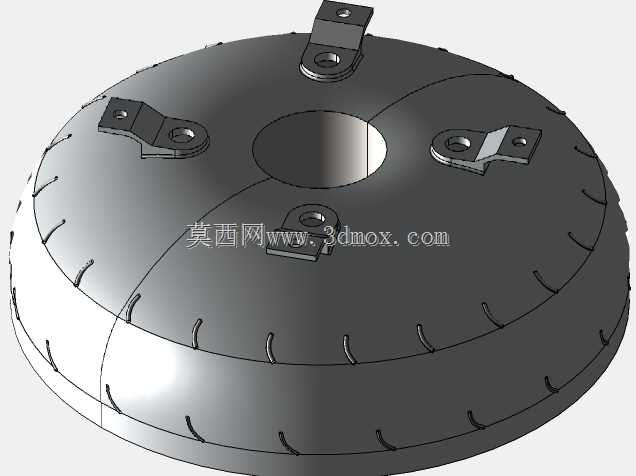

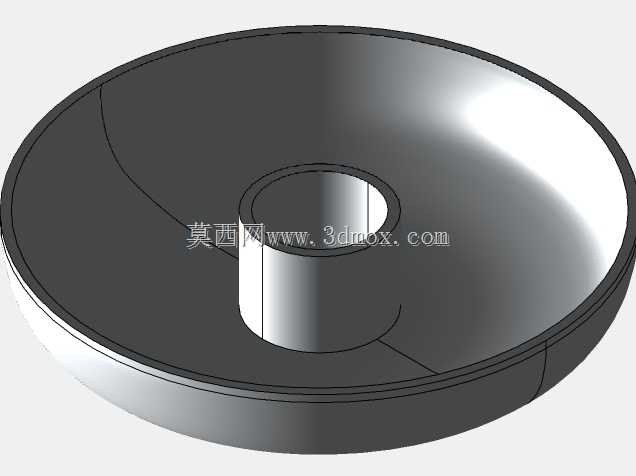

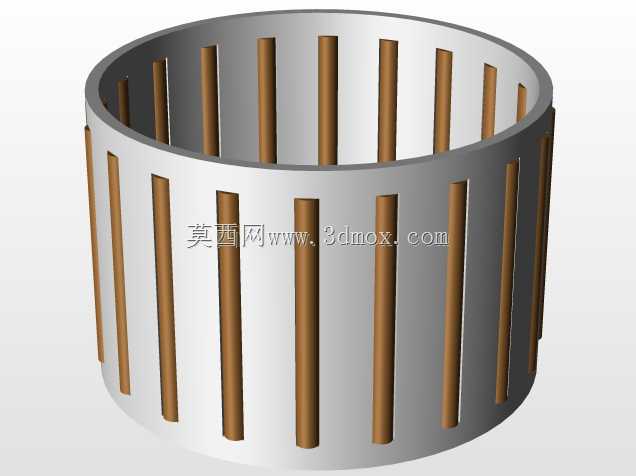

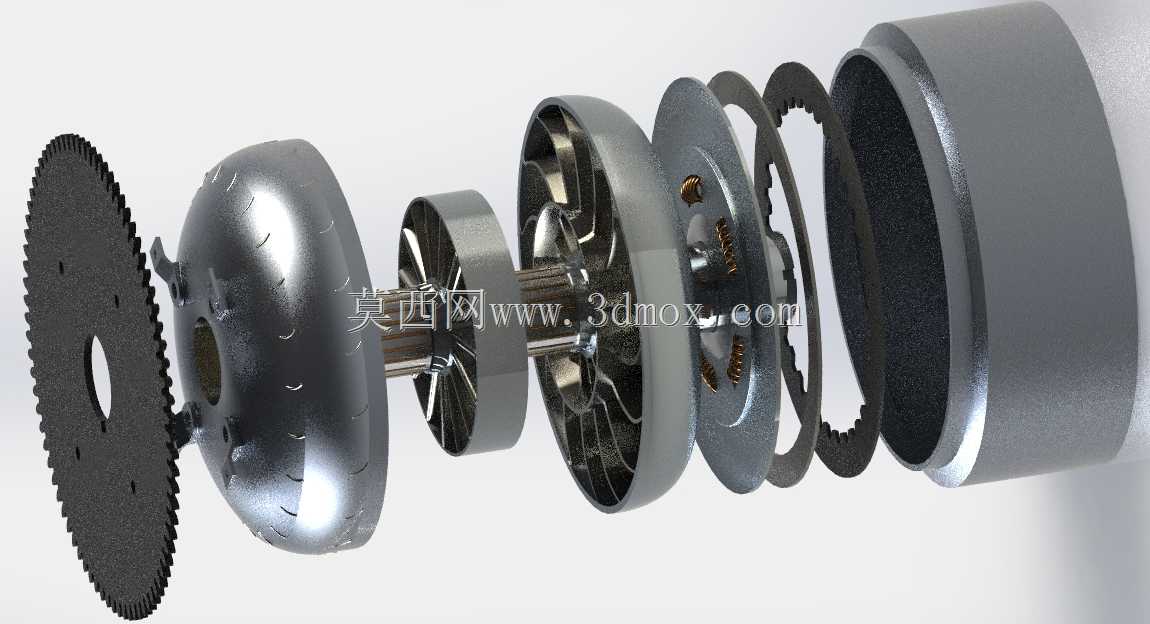

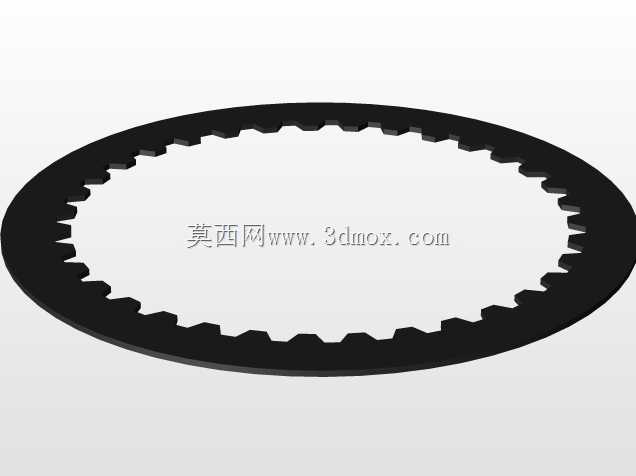

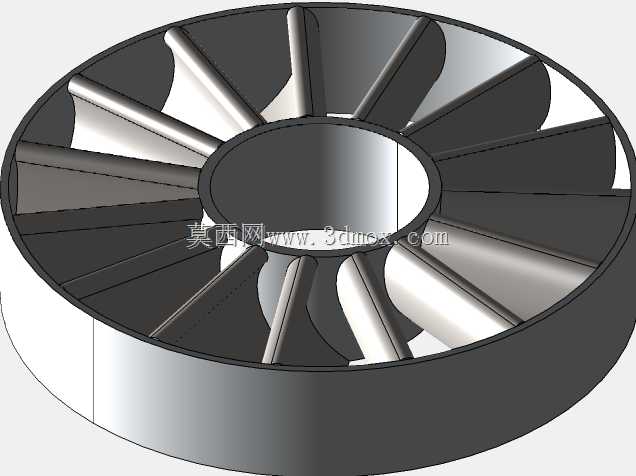

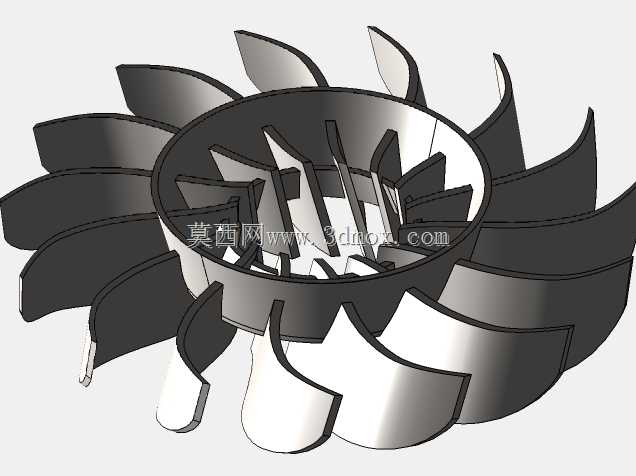

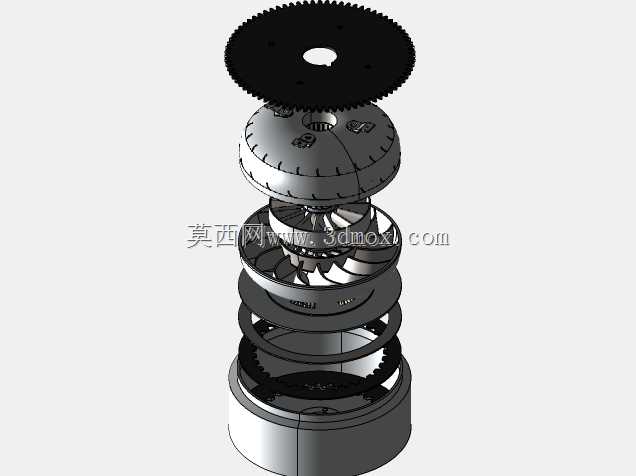

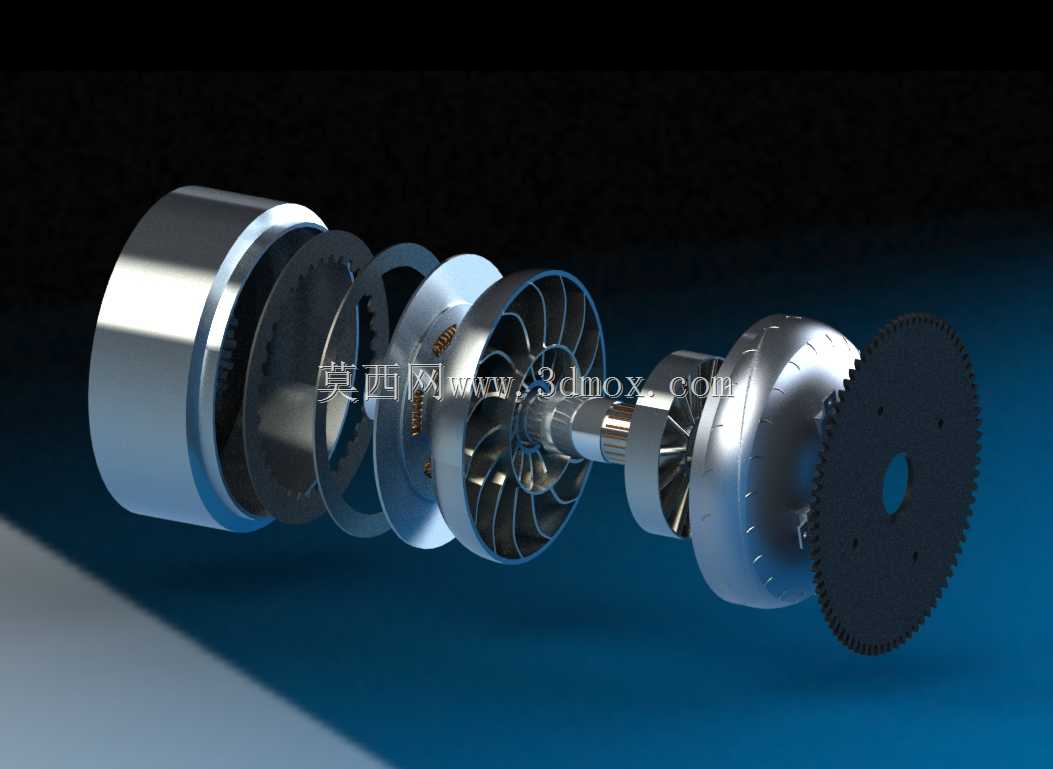

该变矩器是汽车自动传动系统中的核心动力传递部件，主要搭载于配备自动变速箱的乘用车辆、商用工程车辆中，安装位置处于发动机飞轮与变速箱输入轴之间，承担着动力衔接、扭矩放大、转速缓冲、传动减振的核心作用，能够在车辆起步、低速爬坡、换挡工况下自动适配发动机输出特性，避免传动系统刚性冲击，提升整车行驶平顺性与动力输出效率。从结构设计来看，该模型完整还原了变矩器的核心组成单元，包含泵轮、涡轮、导轮、锁止离合器总成、从动连接齿盘、密封壳体等全部核心构件，采用爆炸视图的呈现形式清晰展示各部件的装配层级与配合关系。泵轮与发动机飞轮端刚性连接，随发动机曲轴同步转动，通过搅动腔内传动油液将动能传递至涡轮端，涡轮与变速箱输入轴连接，将油液动能转化为旋转扭矩输出，导轮通过单向离合器固定于壳体支撑轴上，在低速工况下改变油液流向实现扭矩倍增效果，当转速达到耦合区间后导轮随油液自由转动，进入高效液力耦合传动状态，锁止离合器在高车速巡航工况下将泵轮与涡轮刚性锁止，消除液力传动滑差，提升整车燃油经济性。在安装边界设计上，该变矩器采用标准的齿盘连接接口，驱动齿盘模数与发动机飞轮齿圈完全匹配，壳体外形采用回转体流线型设计，最大外圆轮廓适配变速箱钟形壳安装腔体，轴向安装尺寸预留了足够的飞轮端配合间隙，输入轴花键规格匹配主流自动变速箱的输入轴参数，各密封端面的平面度、同轴度公差满足高速旋转下的动平衡要求，内部油道设计兼顾传动油液的循环散热与压力传递需求，摩擦片组的排布方式能够保证锁止工况下的扭矩传递容量，同时缓冲轴向冲击载荷，各叶轮的叶片曲面角度经过流体力学优化，能够在不同转速差下保持稳定的传动效率，降低油液搅动带来的功率损耗。
