带双泵液压单元的多轴高压攻丝设备

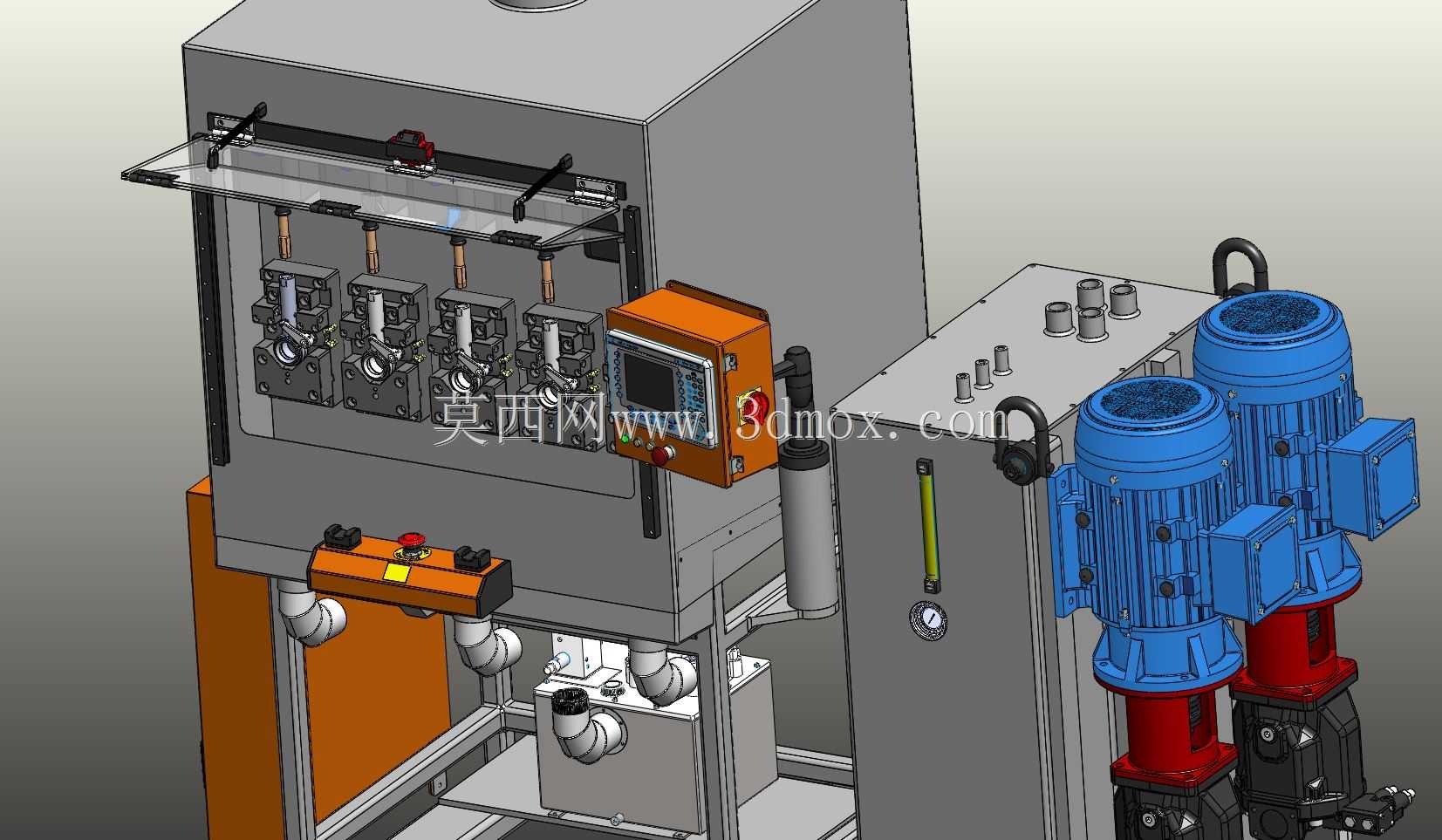

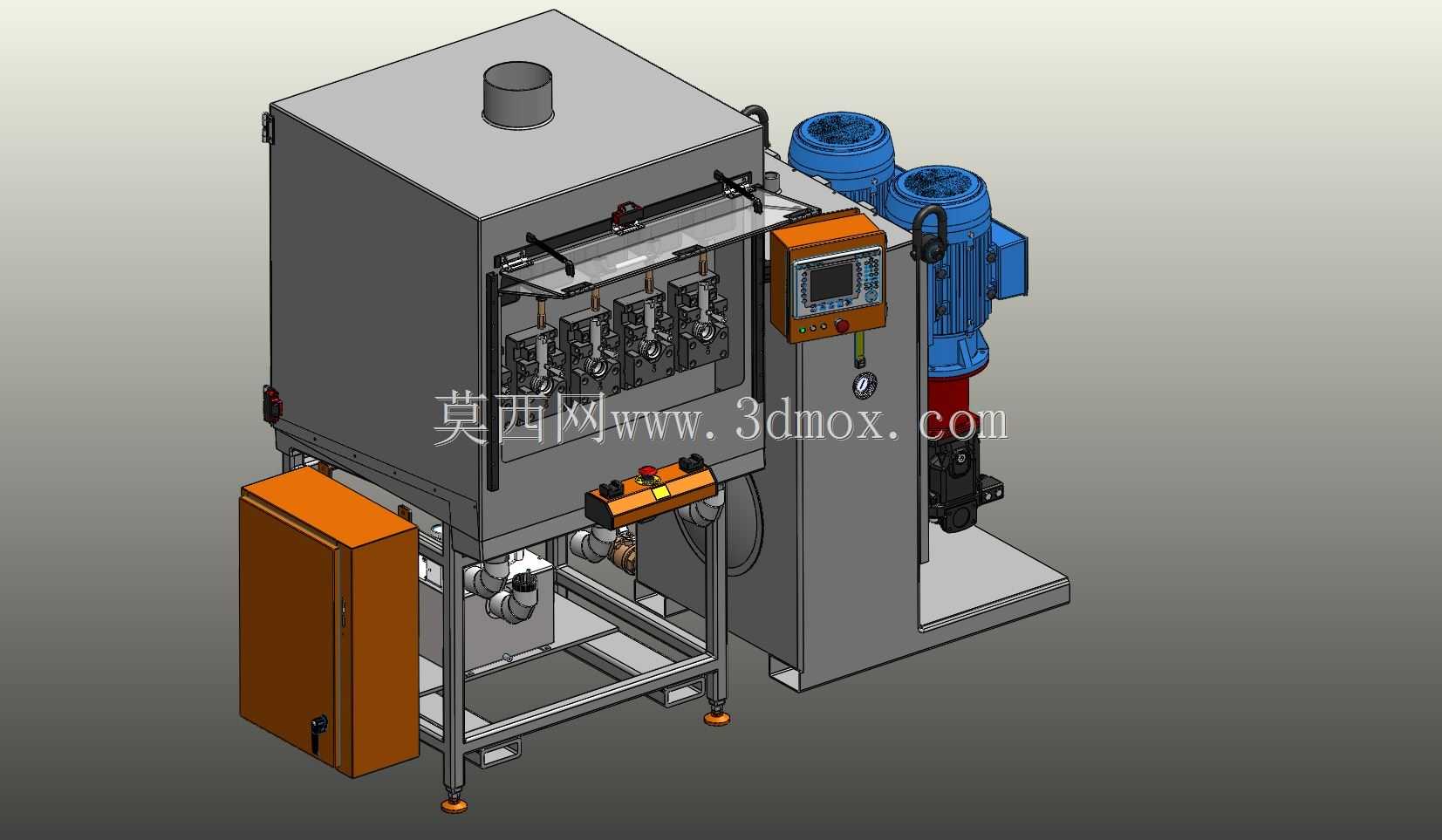

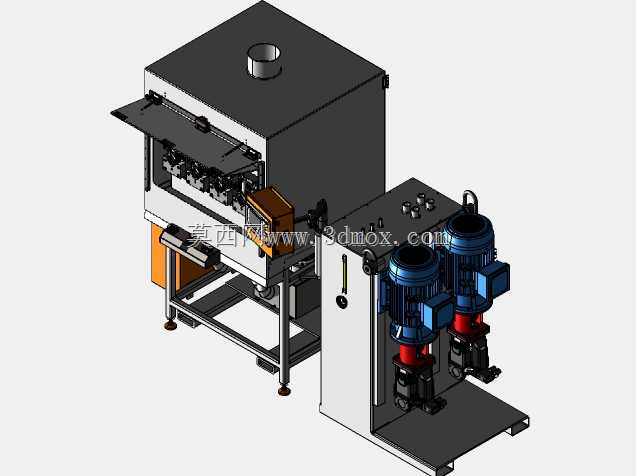

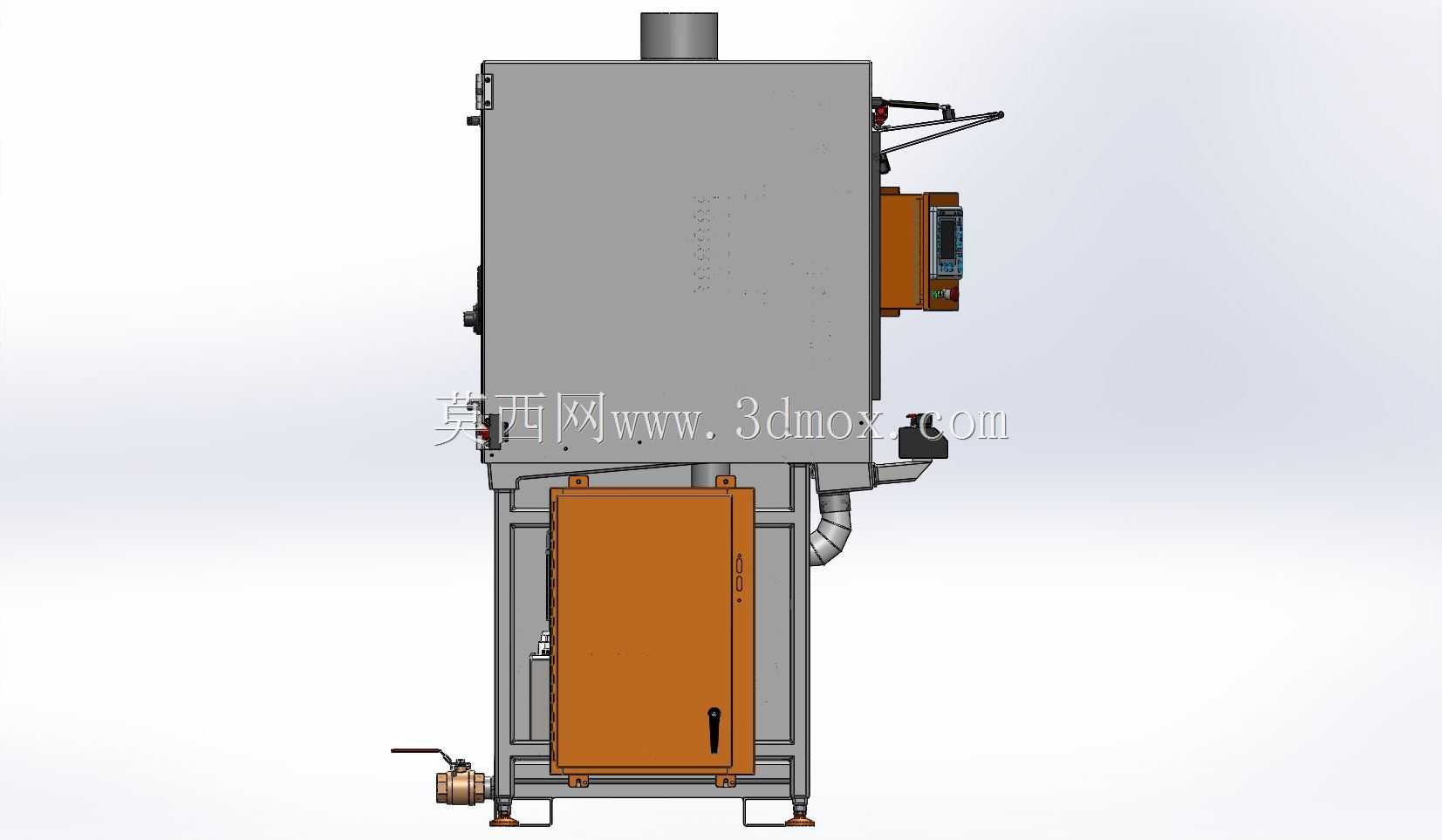

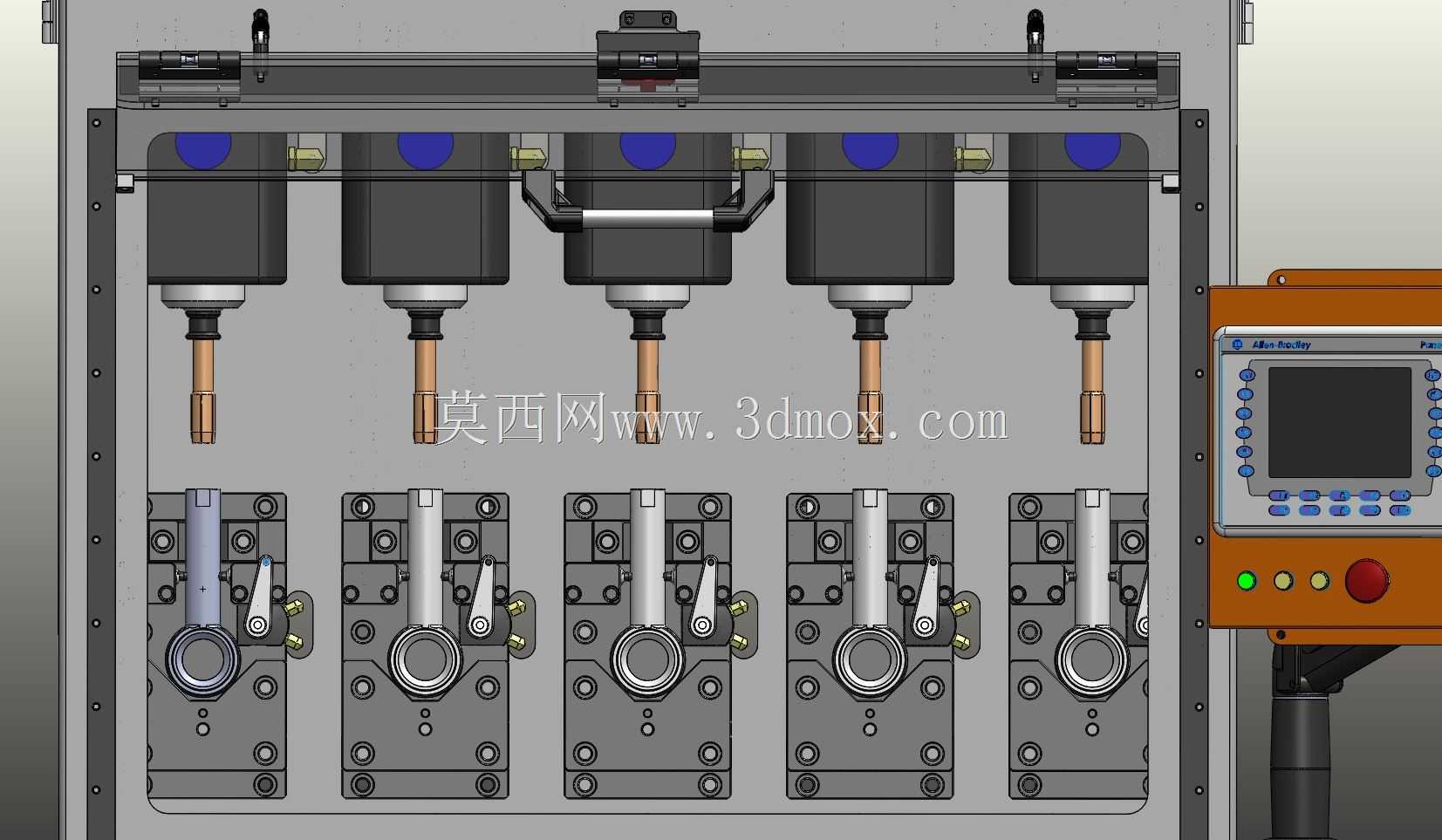

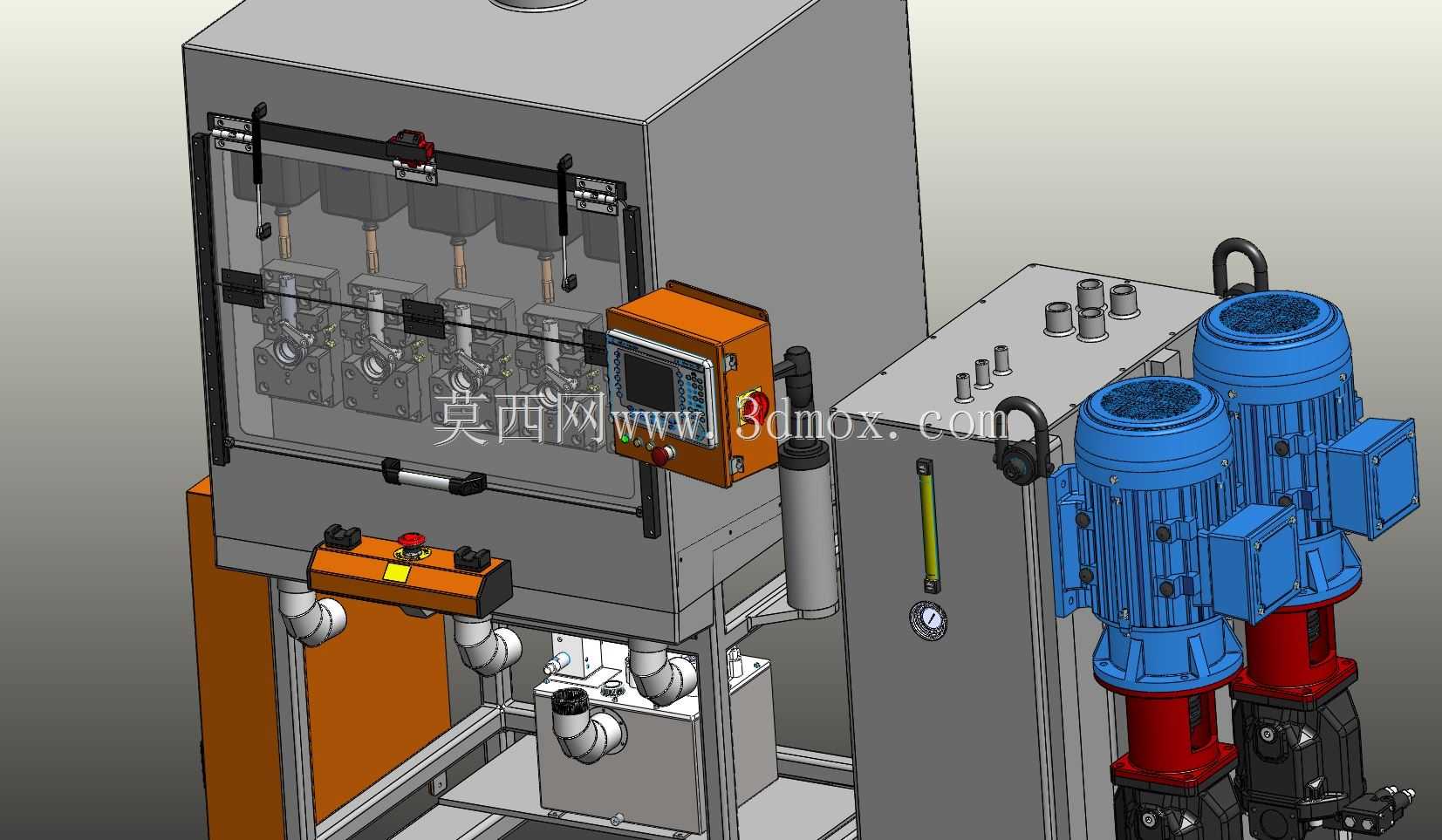

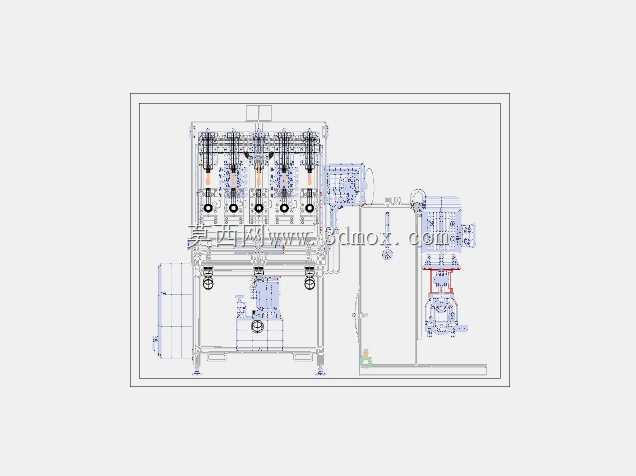

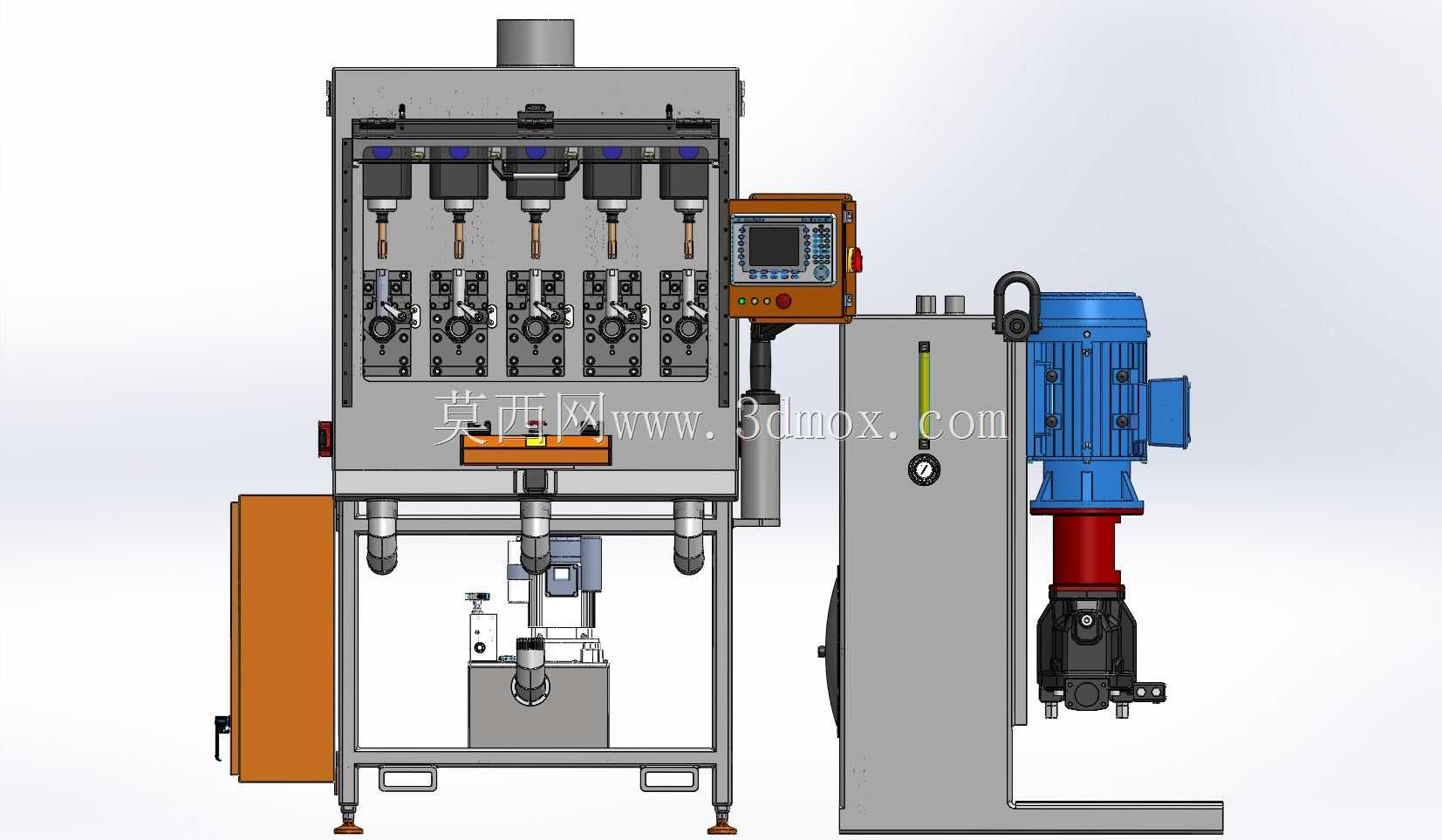

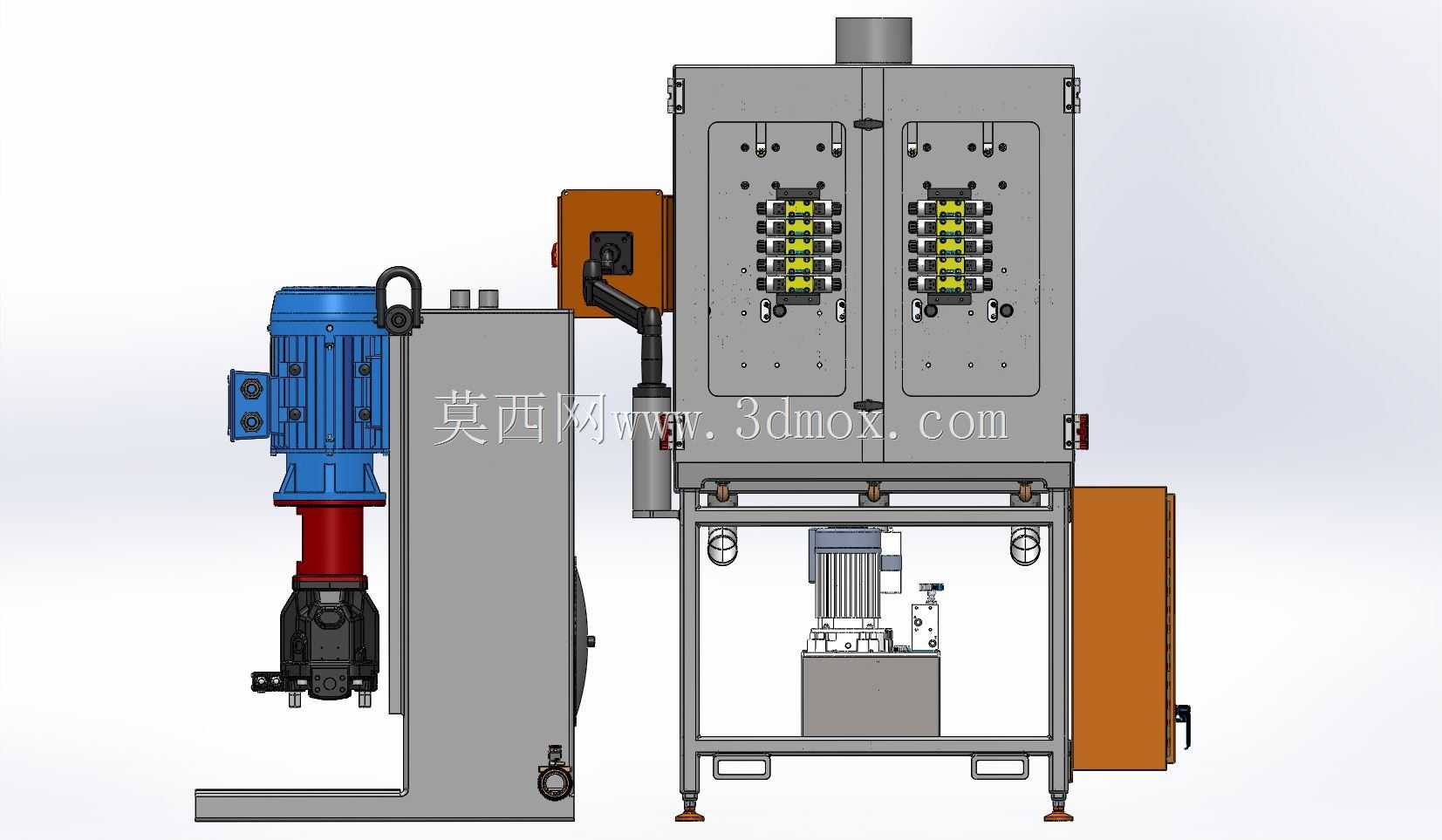

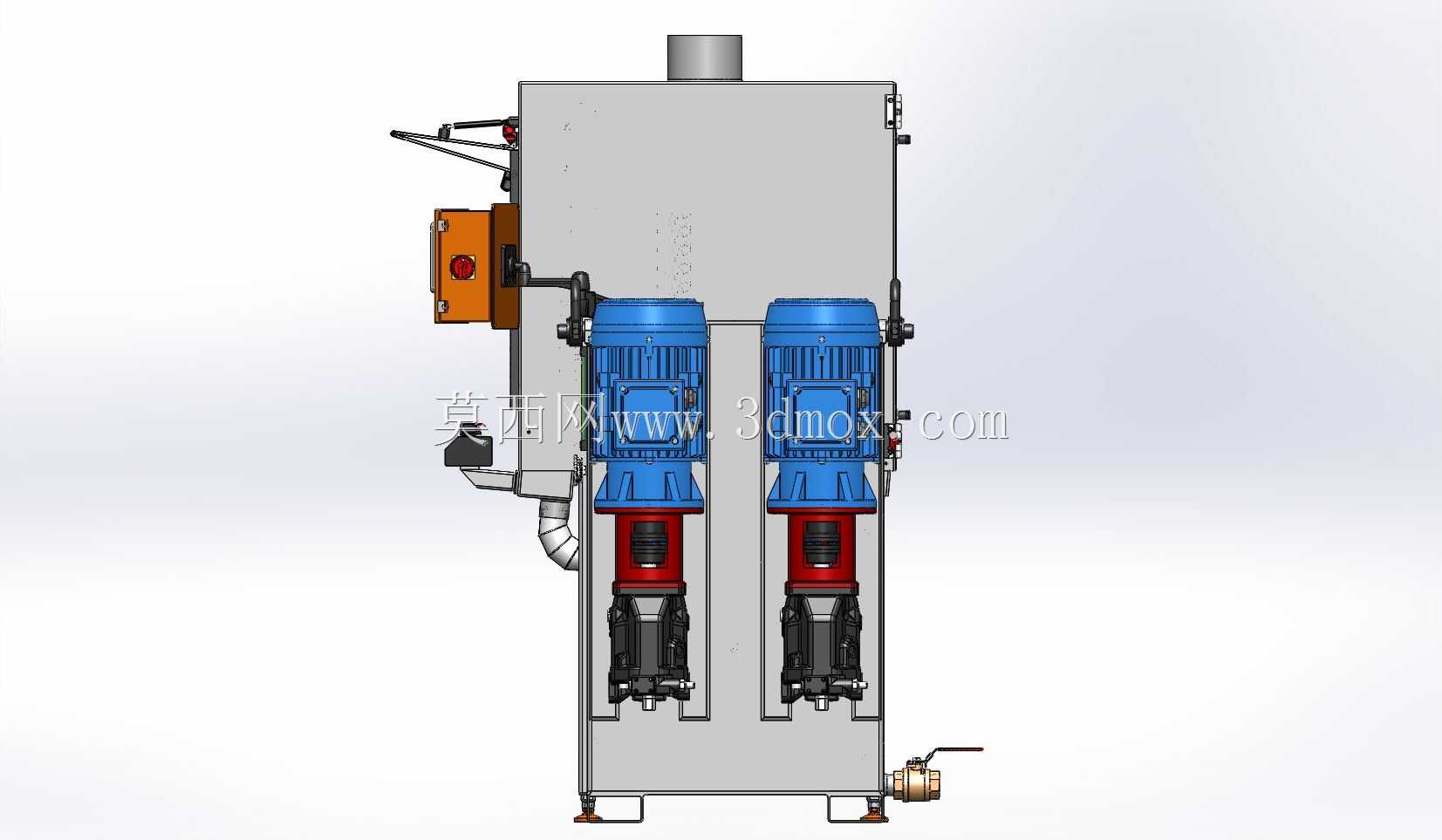

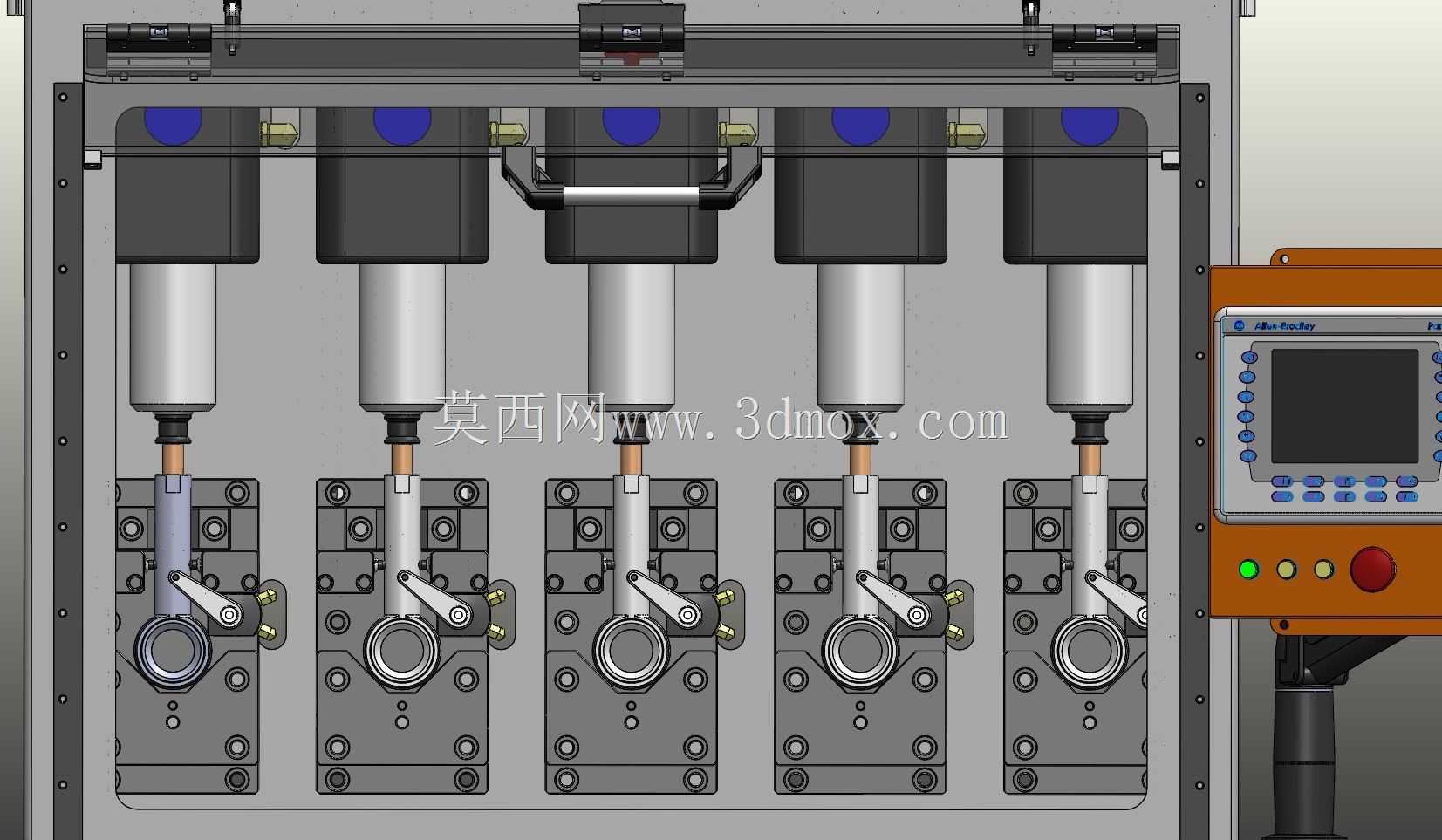

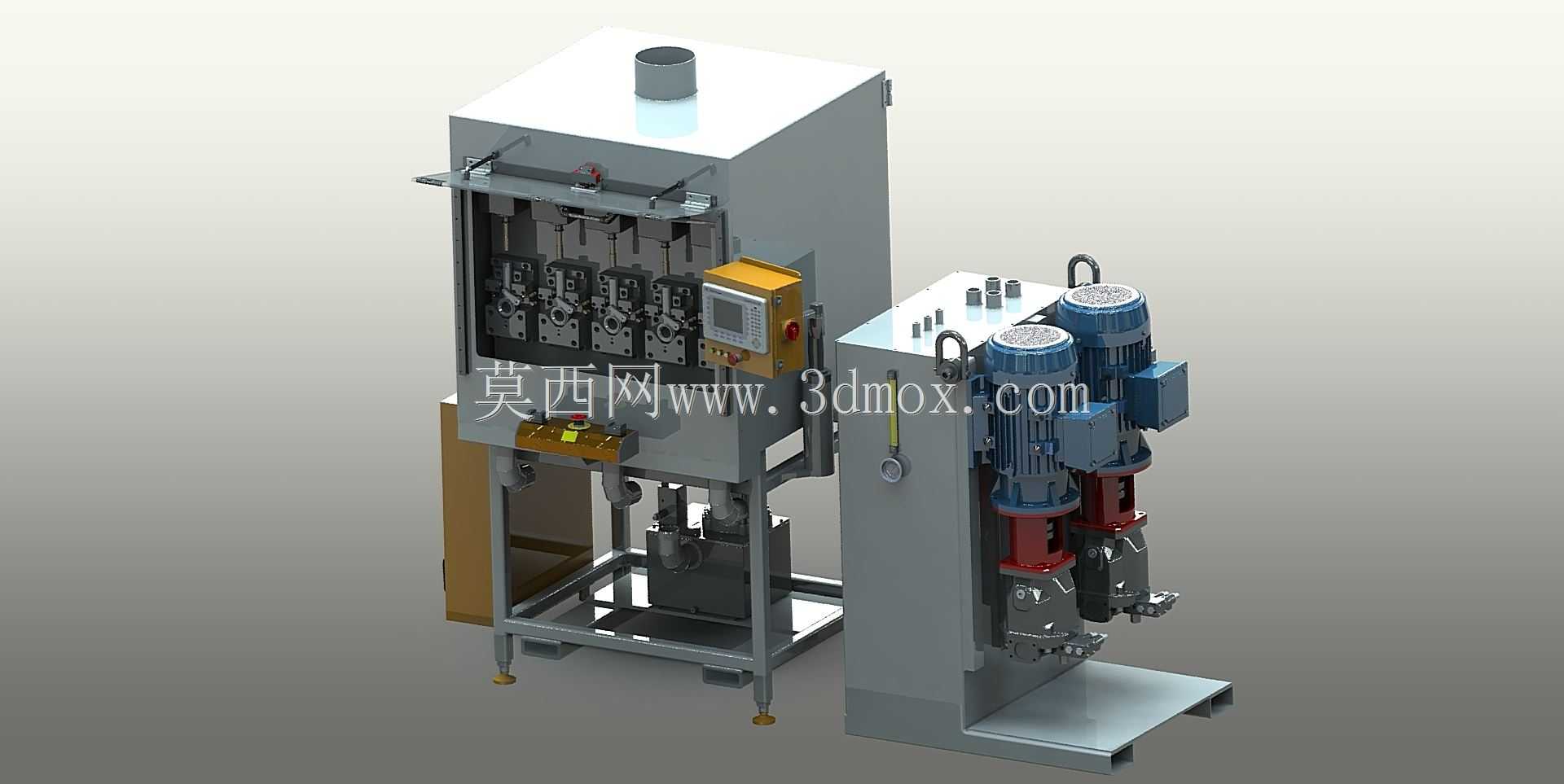

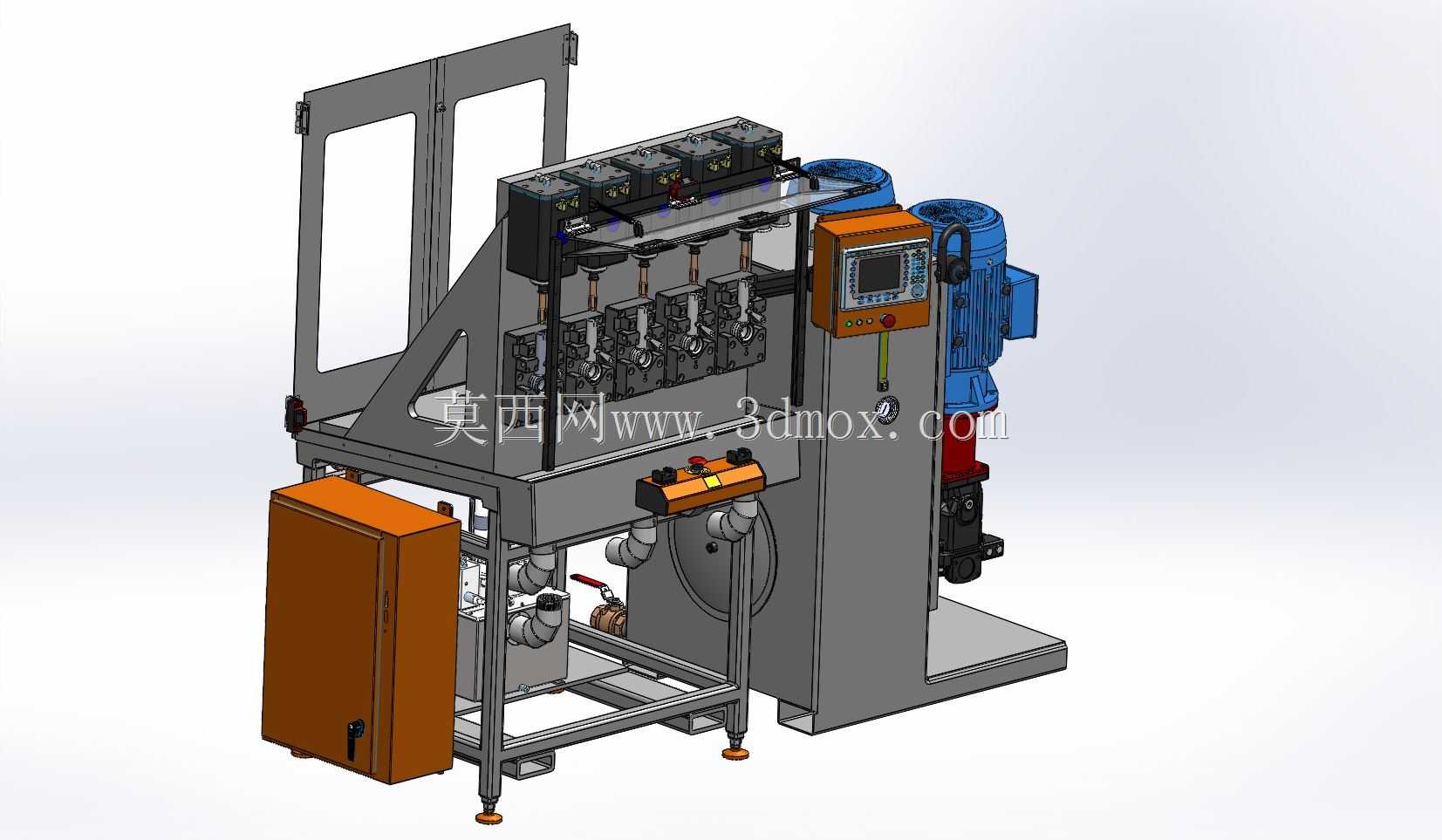

该款攻丝设备主要面向批量金属零部件内螺纹加工场景，常见于汽车零部件、通用五金、液压阀块等需要高精度内螺纹成型的生产环节，适配钢、铸铁、有色金属等多种材质工件的攻丝工序，可在零部件铣削、钻孔工序完成后，完成多工位同步内螺纹加工，大幅提升批量零件攻丝的加工效率，避免单轴攻丝反复定位带来的效率损耗与精度偏差。设备集成了10GPM双泵液压单元，能够为攻丝作业提供稳定的高压润滑油与冷却液供给，在成型丝锥攻入工件的过程中，高压流体可以直接抵达攻丝头末端切削区域，及时带走攻丝产生的切削热，冲刷排出切削槽内的金属切屑，避免切屑卡滞造成丝锥崩损、螺纹表面划伤等问题，同时高压润滑可以有效降低丝锥与工件螺纹面的摩擦阻力，提升螺纹成型的表面光洁度，延长成型丝锥的使用寿命。设备采用五轴联组攻丝头布局，可同时对工件上五个位置的螺纹孔进行同步加工，攻丝头的位置参数可根据工件的孔位分布进行适配调整，能够兼容一定尺寸范围内不同孔位布局的工件加工需求，攻丝进给动力由液压系统提供，相比纯机械进给的攻丝设备，液压进给的推力输出更平稳，可根据不同材质、不同孔径的攻丝需求灵活调整进给压力与进给速度，避免硬攻造成的丝锥断裂、螺纹烂牙等质量问题。在设计思路上，设备采用主机与液压动力单元分体式布局，主机部分集成攻丝主轴组、工件定位工装、操作控制盒与防护壳体，液压动力单元独立布置在主机侧方，内置液压油箱、双泵组、控制阀组与过滤组件，这种分体式布局可以避免液压系统运行的振动传递到攻丝主机，保障攻丝过程的主轴稳定性，同时也方便后期对液压系统进行维护保养、滤芯更换与油液补充。设备的安装边界充分考虑车间产线布局需求，主机底部采用可调式支撑脚，可根据地面平整度调整设备水平，无需额外浇筑复杂安装基础，设备整体预留了工件上下料的操作空间，正面防护门可开合，方便工件装夹与设备日常调试，侧方液压单元的检修门预留了足够的开合空间，不会与周边设备产生干涉，设备整体高度适配常规车间厂房的层高与行吊作业高度，可直接接入现有机加工产线使用，也可作为独立工位完成单工序攻丝作业。攻丝过程中，高压润滑冷却系统的流量可根据攻丝孔径大小、工件材质硬度进行调节，针对大孔径深孔攻丝场景可调高流体压力与流量，保障深孔内部的切屑顺利排出，针对小孔径薄壁件攻丝则可适当降低压力，避免高压流体冲击造成工件变形。
