转盘式多工位自动钻孔加工设备

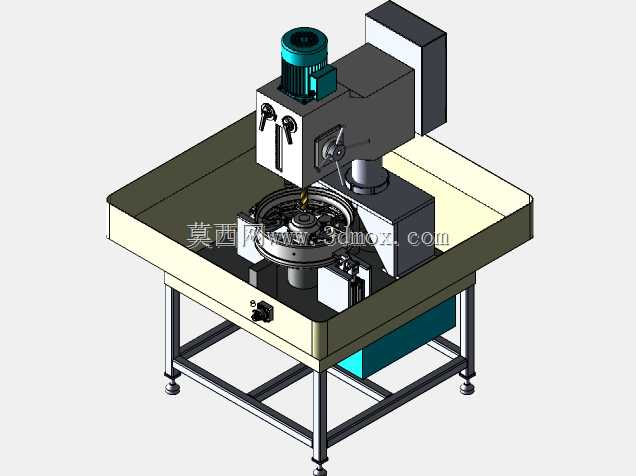

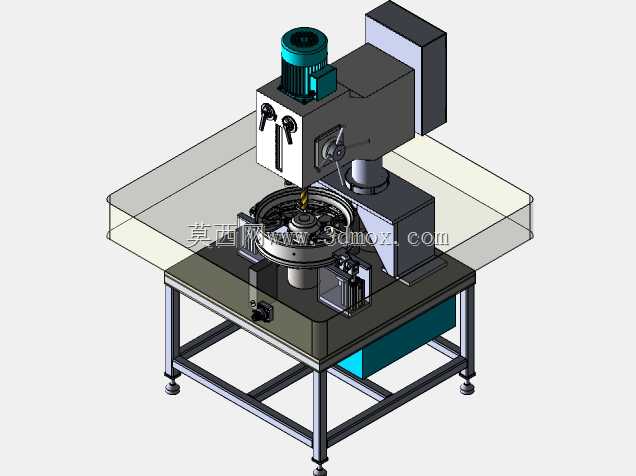

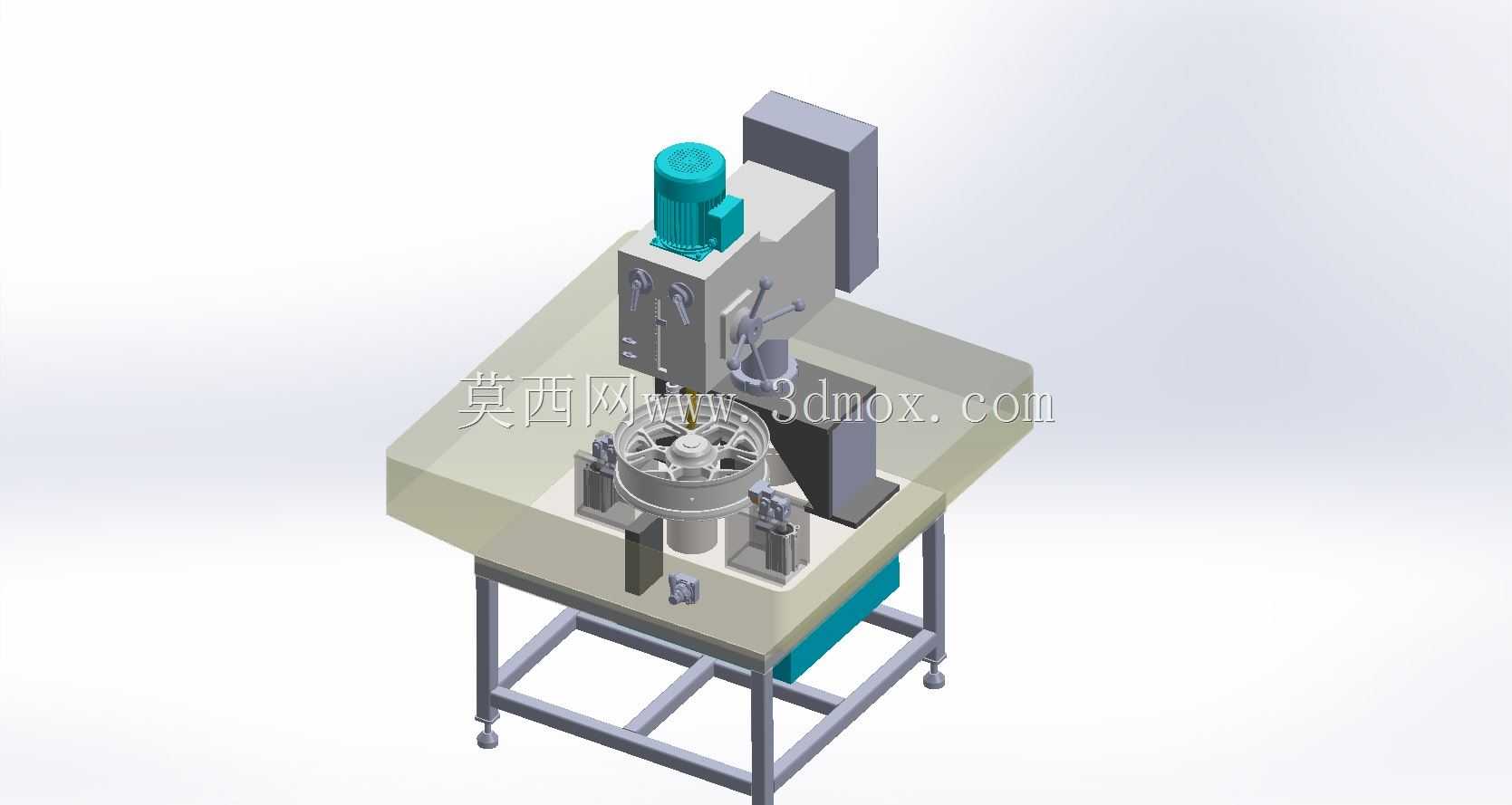

这款转盘式多工位自动钻孔设备，主要面向中小尺寸盘类、轮类回转零件的批量钻削加工场景，常见于汽配零件加工、五金制品量产、小型机电组件生产的车间产线环节，可替代传统人工持件钻孔的作业模式，适配单班次连续化生产需求，能大幅降低钻削工序的人工操作强度，减少人工对位偏差带来的孔位不良问题。设备采用立式钻削主体搭配回转分度转盘的核心布局，整体落地式安装，底部采用方管焊接框架作为支撑基座，框架底部配置可调式支撑脚杯，可适配车间不平整地面的调平需求，安装时仅需预留对应长宽的操作空间，预留设备后侧电控与气动组件的维护通道即可完成部署，无需额外做预埋地基处理。工作台面采用加厚钢板加工而成，平面度经过精铣处理，保证工位夹具安装的基准一致性；回转转盘上均匀布置多组工件定位夹具，可同步完成上下料、钻孔、孔位检测等不同工序的并行作业，当转盘转动到钻削工位时，对应位置的夹具会自动完成工件锁紧，避免钻削过程中工件移位。钻削动力头采用立式安装结构，进给行程可根据工件钻孔深度做灵活调节，主轴转速可适配不同材质的钻削参数需求，从铝合金件的高速钻削到普通钢材的低速重切削都能匹配；设备配置的多组夹紧机构可针对轮类零件的外缘、中心孔做多点定位，保证工件装夹后同轴度符合加工要求，钻削过程中动力头的进给导轨采用线性导向结构，进给平稳无窜动，可有效保证钻孔的垂直度与孔径精度。设计过程中优先考虑了操作的便捷性，操作控件布置在设备前侧的易触及区域，操作人员仅需在上下料工位完成工件的装取，其余钻削、分度、锁紧动作均由设备自动完成，单名操作人员可同时照看多台同类型设备，大幅提升单人产出效率；设备的钻屑收集区域做了倾斜导面设计，钻削产生的切屑可顺着导面滑落至集屑区域，方便日常生产中的清洁维护，动力组件与电控组件分别布置在设备的上部与下部空间，走线与管路排布规整，减少管线干涉带来的故障风险，整体结构紧凑，在保证加工行程与工位数量的前提下尽可能压缩了设备的占地尺寸，适配中小型加工车间的产线布局需求。
