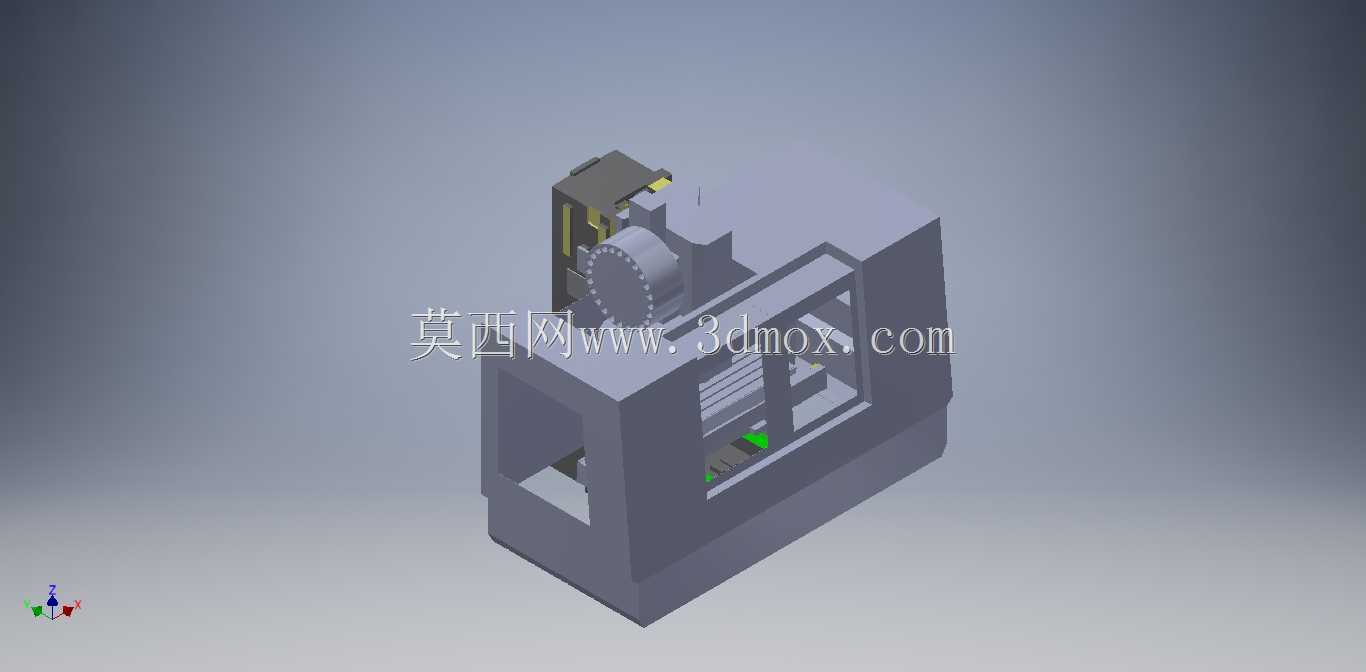

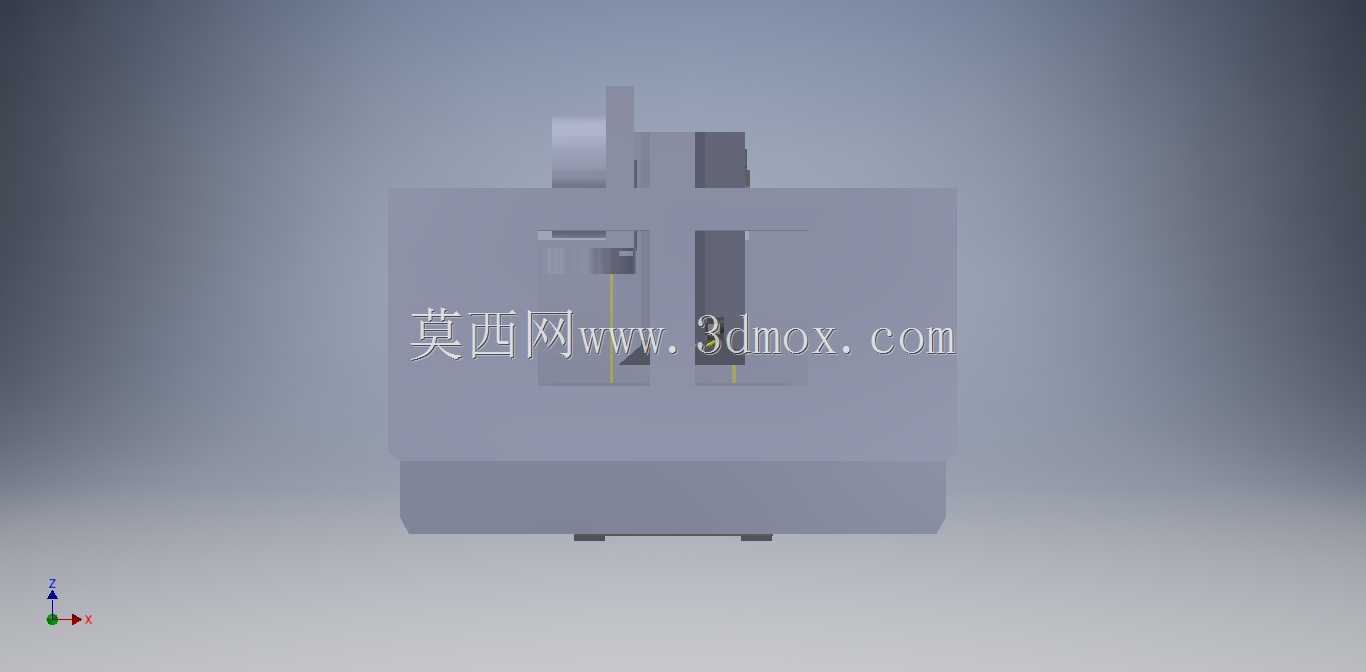

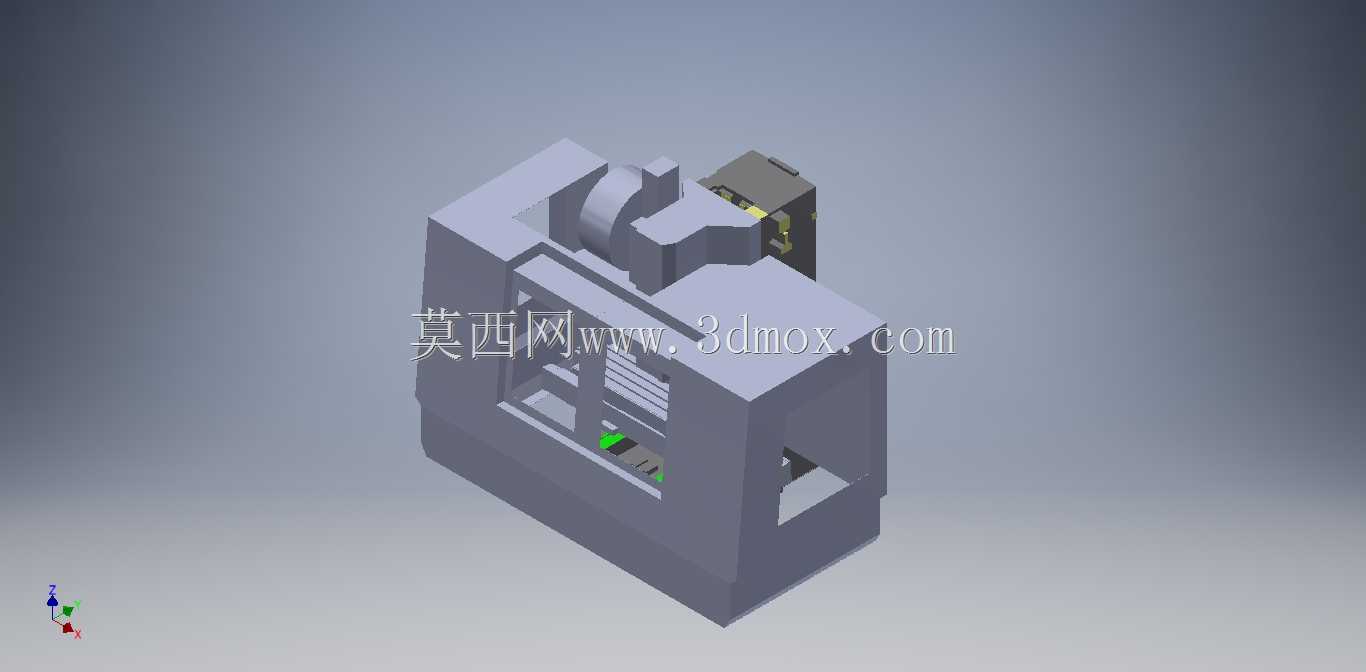

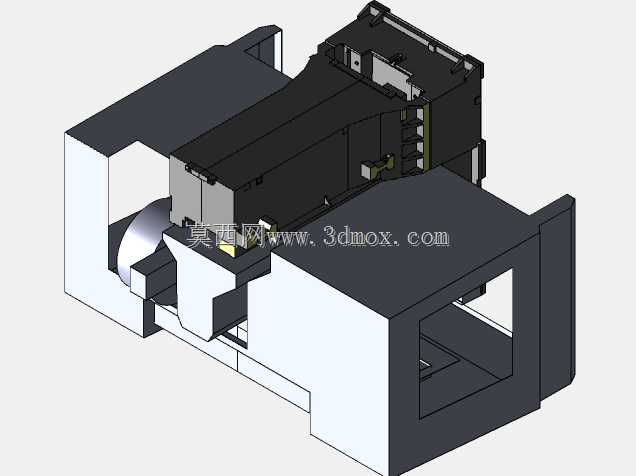

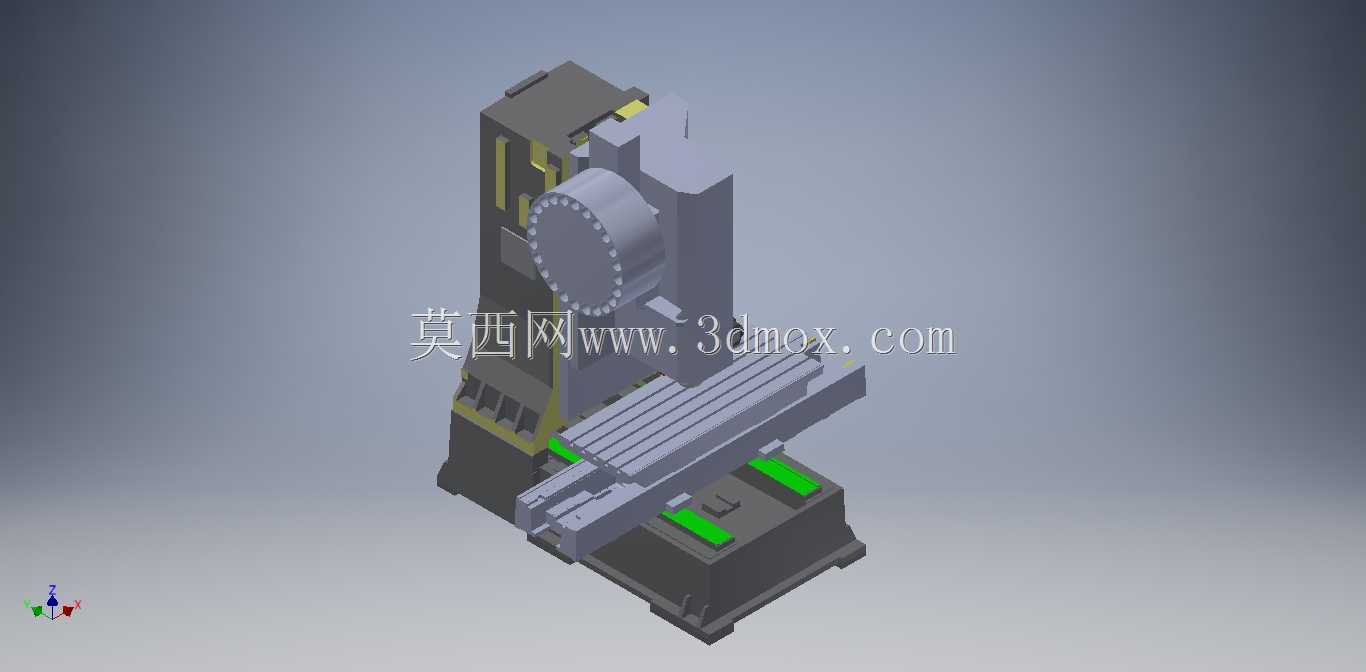

哈斯VF-4立式加工磨削设备结构设计

这款哈斯VF-4磨削加工设备，主要面向精密机械加工车间、模具制造工坊、中小批量零部件生产场景使用，能够完成金属工件的平面磨削、成型面磨削、精密尺寸修配等核心加工工序，适配模具钢、铝合金、铸铁等多种常见金属材质的精加工需求，在精密零部件公差控制、模具型腔表面光整加工环节能够发挥稳定的加工效能。从设备整体结构设计来看，整机采用封闭式箱型床身作为承载基础，这种结构设计能够最大化吸收加工过程中产生的振动，保障磨削作业时的整机刚性，避免因结构震颤导致的加工表面波纹、尺寸超差问题。设备的核心磨削单元布置在床身上部的立式滑台结构上，可实现垂直方向的精准进给，配合横向、纵向的工作台移动轴，能够覆盖常规尺寸工件的全加工行程，无需多次装夹即可完成单工件多面的磨削加工作业。设备的操作与维护区域做了明确的空间划分，前部为工件装夹操作区，预留了足够的操作人员作业空间，侧面布置了电气与传动组件的安装腔体，既能够保护内部传动、电气元件不受切削液、磨屑的侵蚀，也方便后期设备维护时的组件拆装检修。从安装边界来看，整机采用落地式安装设计，底部预留了水平调节的安装支点，安装时需要在设备周边预留不小于一米的操作与维护通道，满足工件上下料、日常设备点检、易损件更换的空间需求；设备的进料高度适配常规车间的作业操作台高度，无需额外搭建过高的上下料平台，能够适配多数中小型机械加工车间的现有厂房布局。在功能设计上，这款设备集成了磨削液循环供给、磨屑收集的配套结构空间，能够在加工过程中持续对磨削接触区域进行冷却冲屑，避免磨削高温导致的工件表面烧伤、砂轮过度损耗问题，同时磨屑可随磨削液回流至收集区域，方便车间定期清理维护。整机的结构布局充分考虑了实际加工中的操作便利性，操作面板区域布置在设备前部侧方，操作人员在装夹完工件后可便捷地调整加工参数、观察加工状态，设备的防护门结构采用透明观察窗设计，加工过程中可全程观察磨削状态，同时封闭的防护结构能够阻挡磨屑、磨削液飞溅，保障车间作业环境整洁与操作人员安全。
