福特Mk2车型转向齿条结构设计

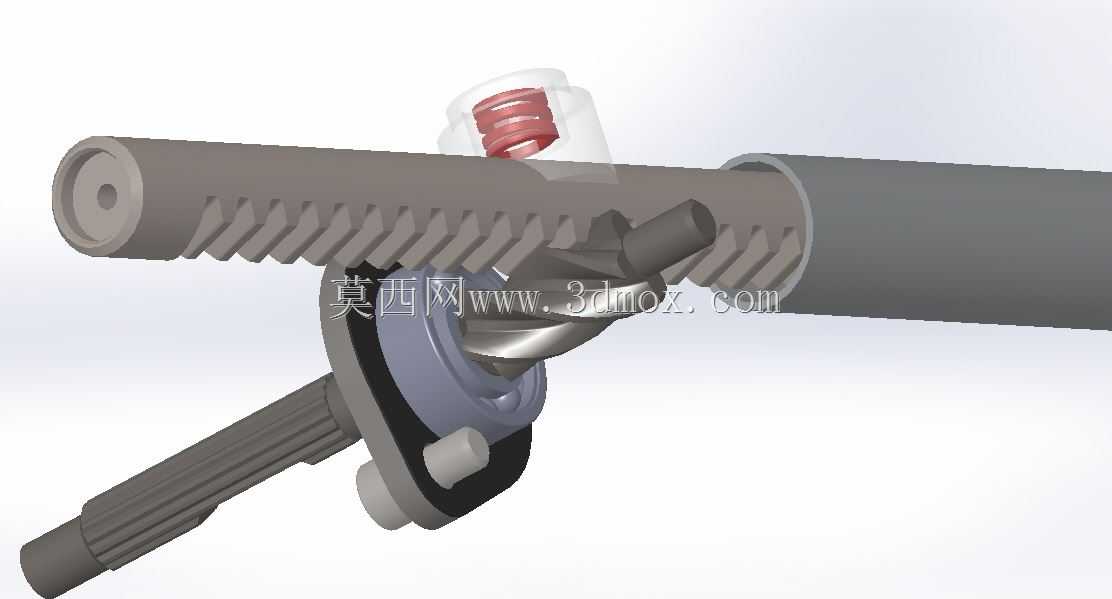

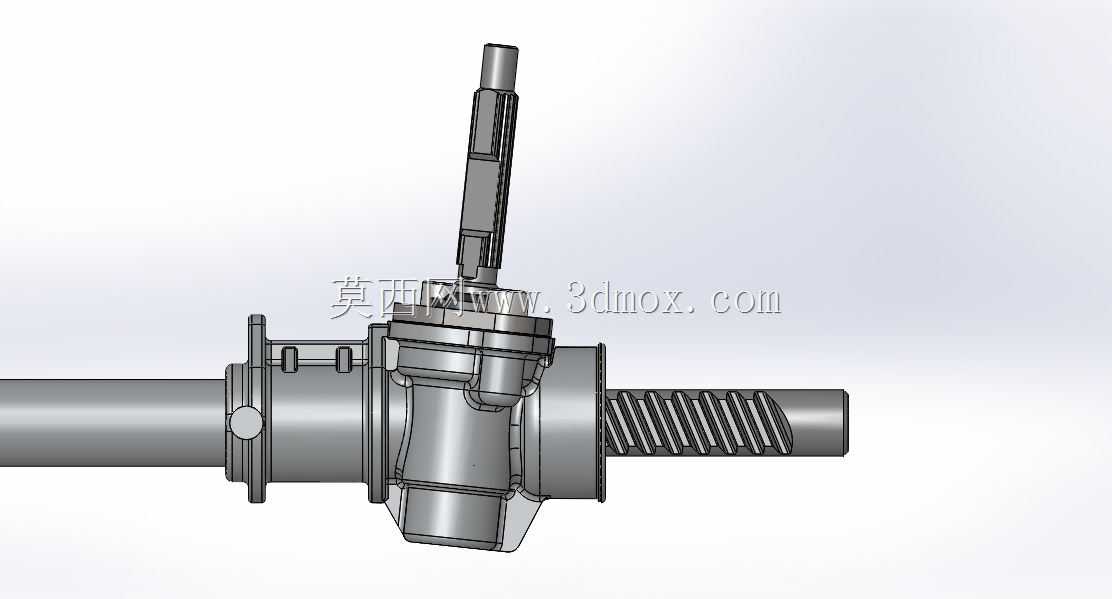

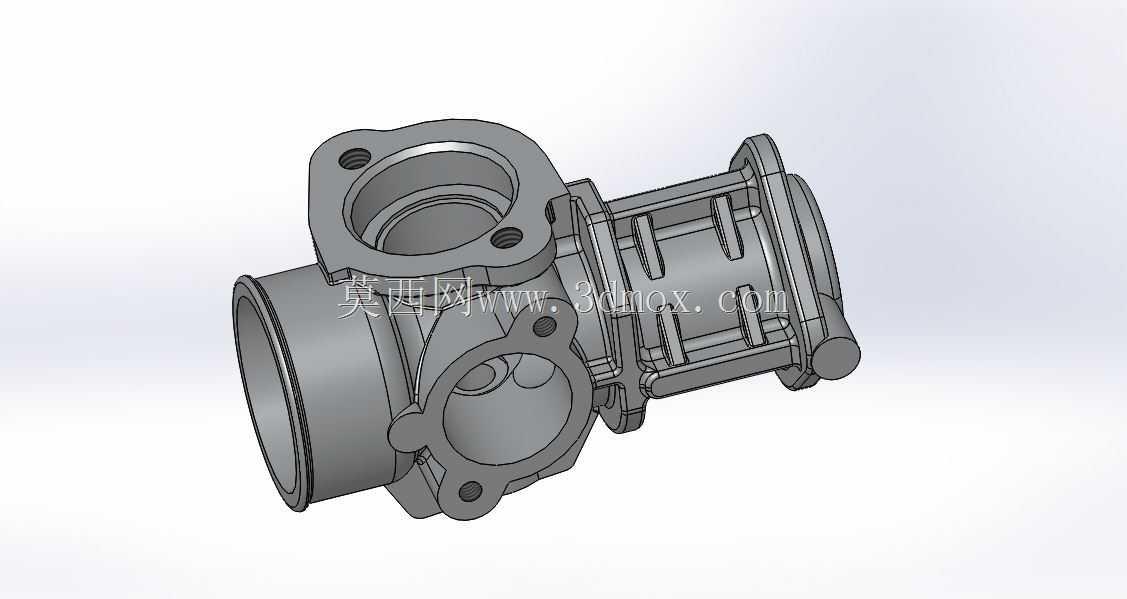

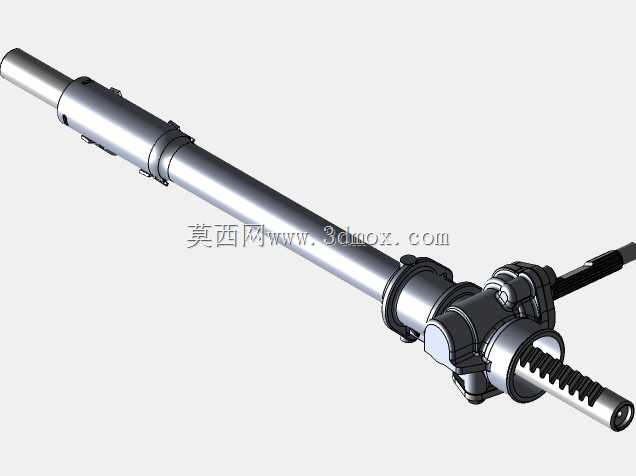

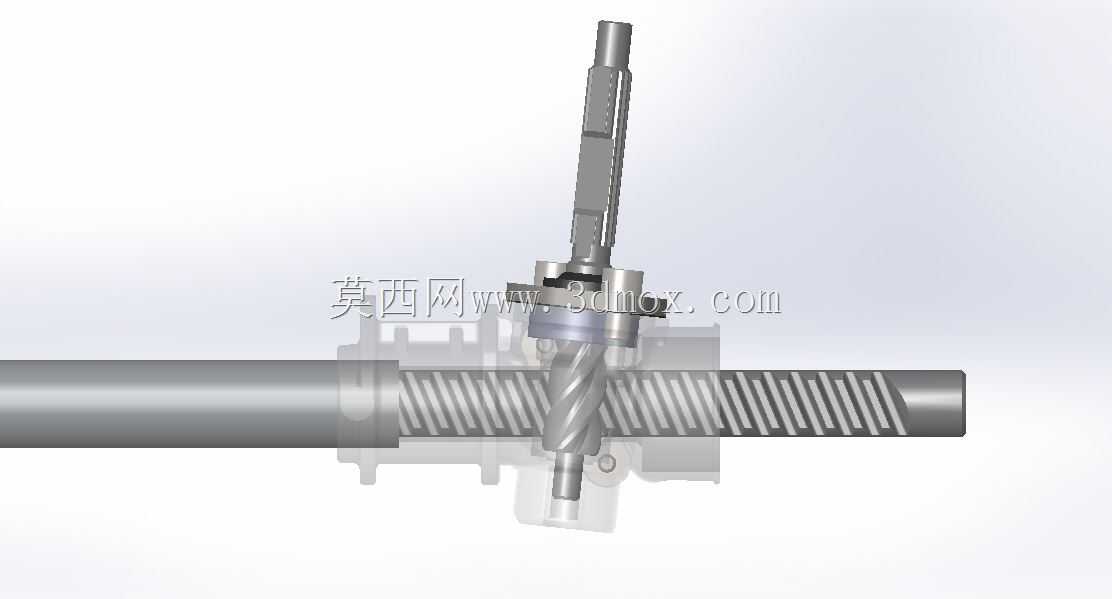

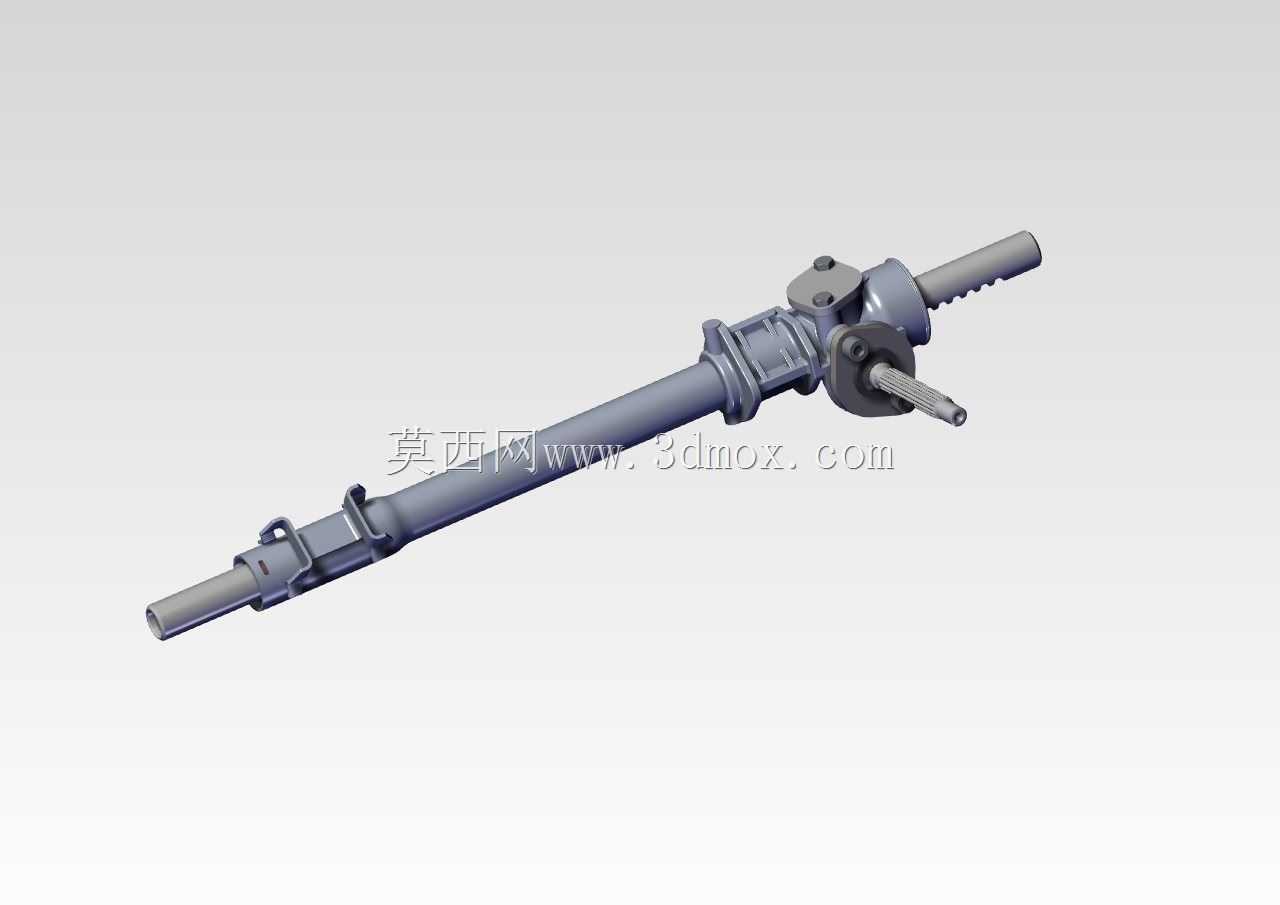

在乘用车底盘转向系统的设计开发中，转向齿条作为齿轮齿条式转向器的核心传动部件，直接决定了转向操作的精准度、路感反馈清晰度以及整车行驶的主动安全性能，是前置前驱家用车型转向模块开发中需要重点校核的关键构件。这款适配福特Mk2车型的转向齿条结构，主要应用于紧凑型家用轿车的前轮转向传动场景，承担着将转向轴输入的旋转运动转化为横向直线往复运动、带动转向拉杆拉动车轮偏转实现转向动作的核心功能，日常行驶中无论是低速挪车的大角度转向，还是高速行驶的微小方向修正，都需要依靠该部件的稳定传动来完成。从功能特性来看，该转向齿条采用了变传动比的齿形设计，在齿条中段对应直线行驶的区域设置了较小的传动比，保证高速行驶时方向调整的稳定性，避免转向过于灵敏引发的行驶跑偏风险；在齿条两端对应大转角转向的区域设置了较大的传动比，降低低速挪车、转弯时的转向操作力度，提升日常驾驶的轻便性。齿条主体采用高强度合金钢锻造成型，齿面经过高频淬火处理，表面硬度达到HRC58-62，具备足够的耐磨性能与抗冲击强度，能够承受颠簸路面行驶时轮胎反向传递的冲击载荷，避免长期使用后出现齿面磨损、转向旷量过大的问题。在设计思路上，该结构充分考虑了福特Mk2车型的前置前驱布局特性，转向器壳体采用一体化压铸铝合金材质，在保证结构刚度的前提下有效降低了部件自重，适配整车轻量化的设计需求；齿条的输入轴连接端采用渐开线花键结构，与转向柱下轴的配合间隙控制在0.02mm以内，既保证了扭矩传递的可靠性，又能有效过滤路面传递的细碎振动，提升转向手感的细腻度。从安装边界来看，该转向齿条的整体安装跨距与福特Mk2车型的前副车架安装孔位完全匹配，两端拉杆球头的连接螺纹规格、安装角度均经过实车匹配校核，安装时无需对副车架、转向节等周边部件进行改装，能够直接替换原厂同规格部件；齿条的有效工作行程经过精准计算，左右转向时的最大轮偏角与原厂设计保持一致，不会出现转向角度不足、转弯半径增大的问题，同时也能避免转向超程导致的齿条、拉杆与周边悬架部件发生运动干涉。在日常使用场景中，该结构的密封设计采用多层橡胶防尘套，能够有效阻挡泥水、沙尘进入齿条与齿轮的啮合区域，延长部件的使用寿命，适配城市道路、非铺装路面等多种行驶环境的使用需求，无论是日常通勤代步还是偶尔的非铺装路面行驶，都能保证转向系统的稳定可靠工作。
