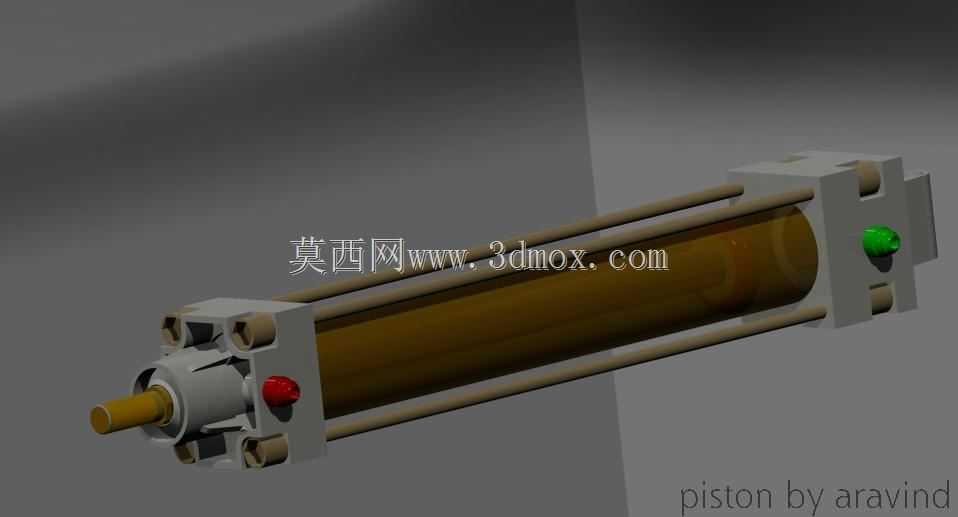

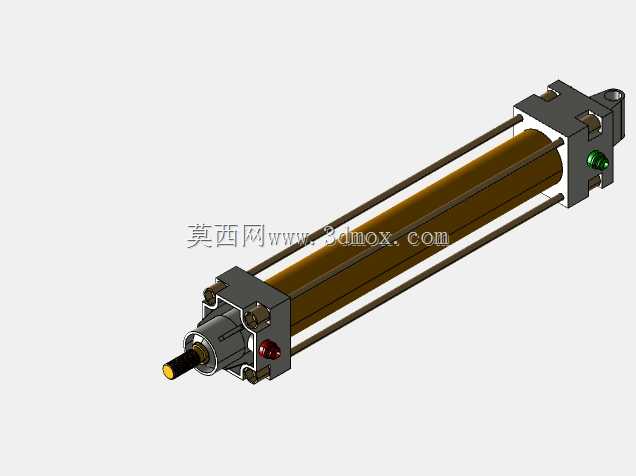

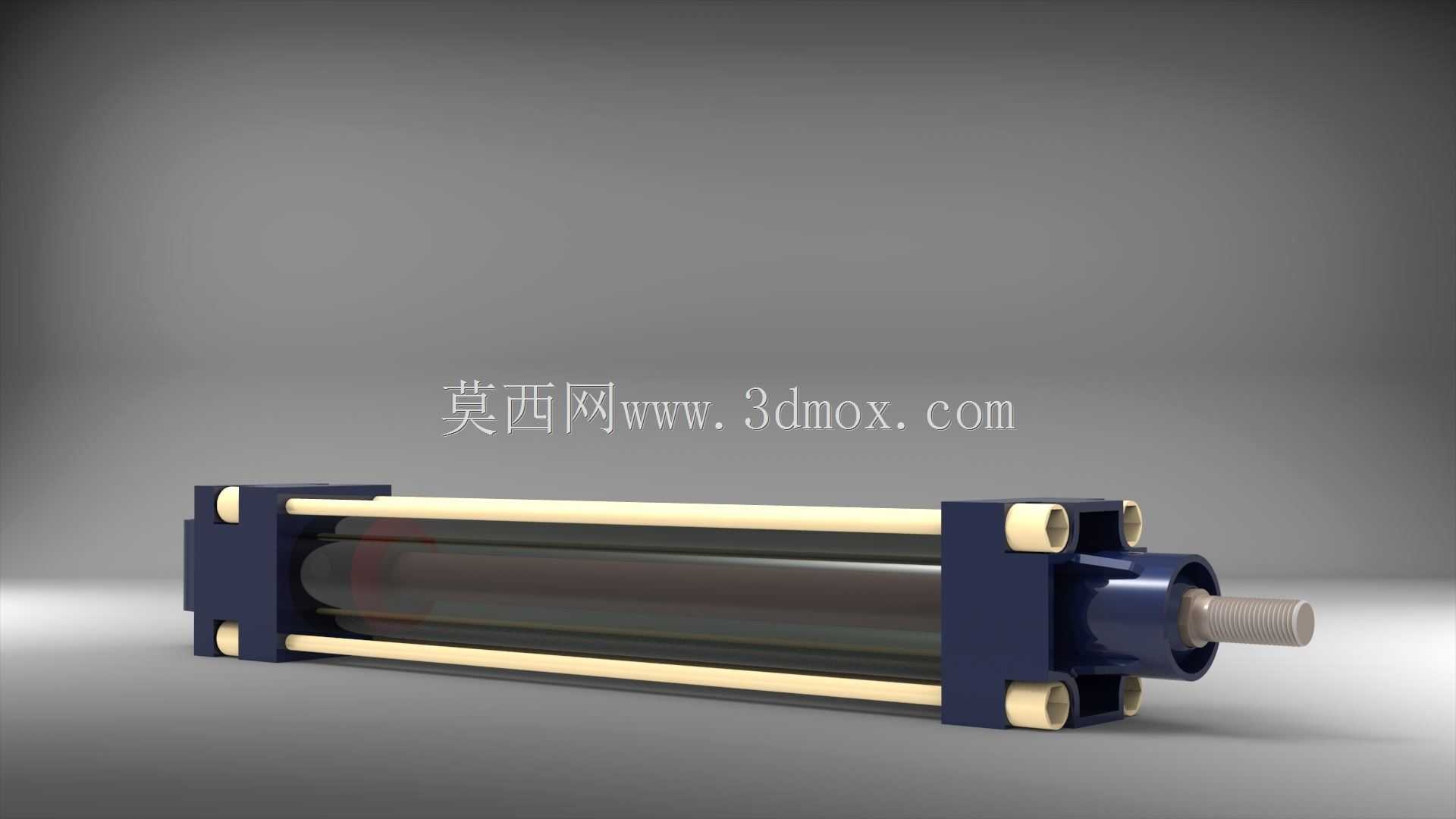

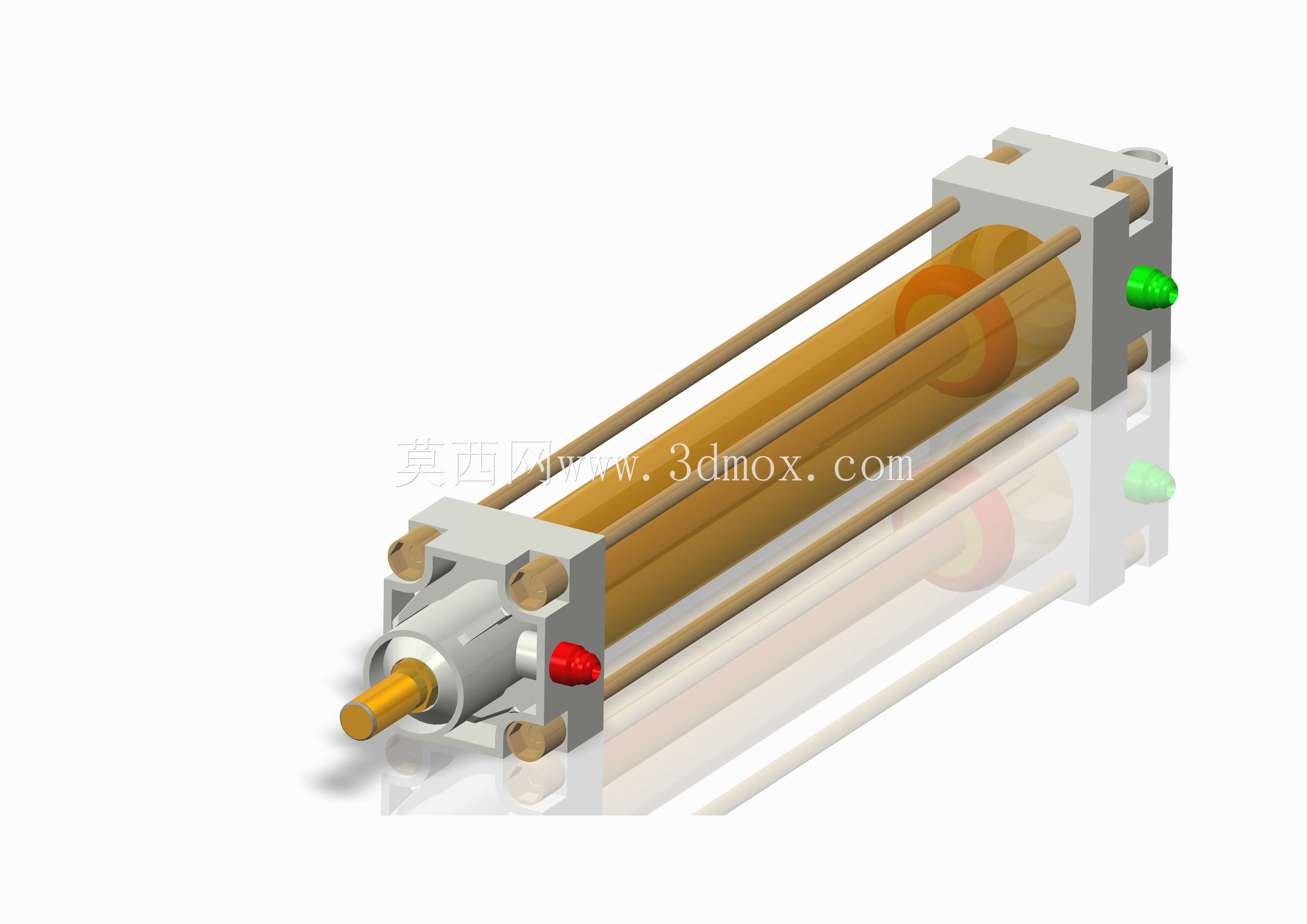

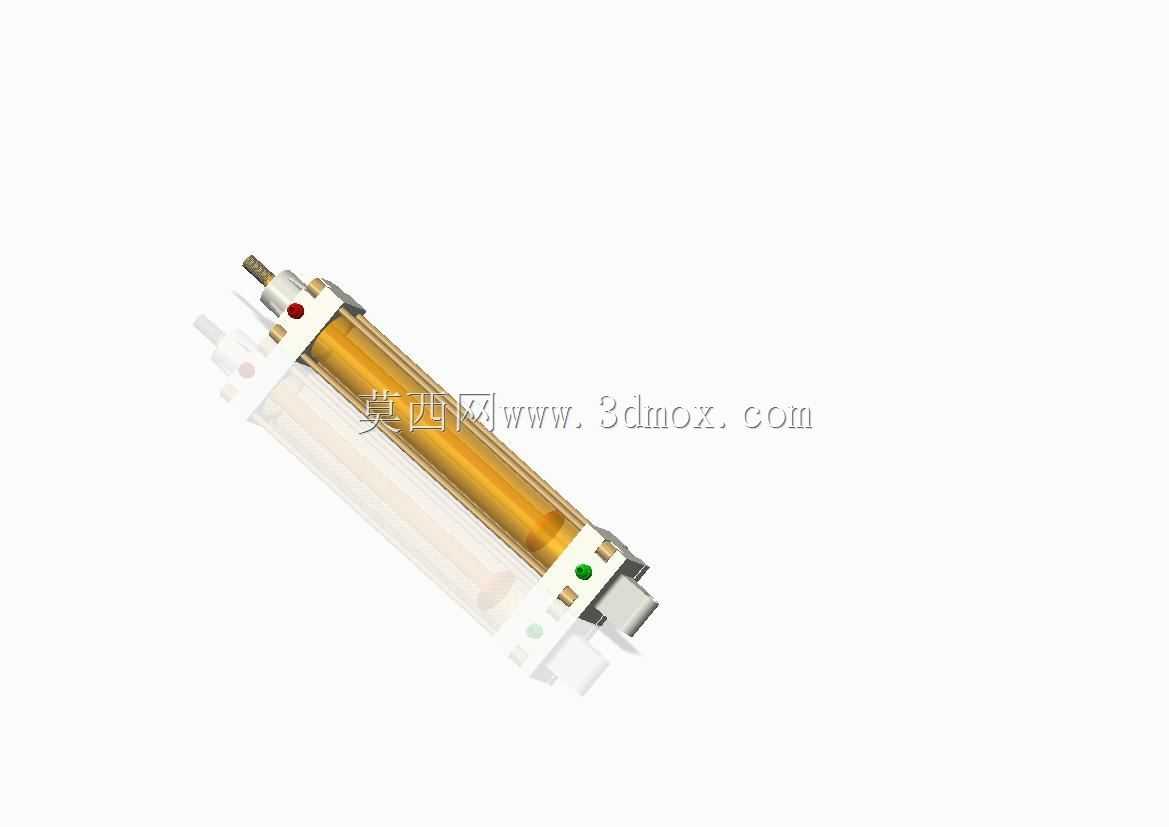

拉杆式标准气动活塞执行缸结构

该气动活塞结构是气动系统中最核心的直线执行单元，广泛应用于轻工包装生产线的物料推送工位、自动化装配线的工件夹紧与移位、机床加工领域的工装夹具驱动、物流分拣系统的挡停与举升动作，也可适配各类非标自动化设备的直线往复动力输出场景，相比液压执行元件，它无需配套复杂的液压油站与管路防泄漏设计，运行过程无介质污染风险，工作噪音更低，日常维护成本仅为同规格液压元件的三分之一，非常适合对洁净度有要求的食品包装、电子组装类生产场景。从功能特性来看，该结构采用双作用活塞设计，可通过压缩空气的双向进出实现活塞杆的伸出与缩回动作，活塞本体采用圆盘式密封结构，搭配耐磨导向环，可在0.1-1.0MPa的常规工作气压下稳定输出直线推力，运行过程中活塞与缸筒内壁的摩擦阻力小，往复动作响应速度快，可适配最高1Hz的高频往复作业需求，活塞杆表面做了硬化防锈处理，可抵御常规车间环境中的潮气与粉尘侵蚀，延长元件的整体使用寿命。在设计思路上，这款气动活塞采用了行业通用的拉杆式组装结构，前后端盖通过四根对称布置的拉杆与缸筒实现锁紧固定，这种设计的优势在于拆装维护十分便捷，当内部密封件出现磨损时，无需专用工具即可快速拆解更换密封组件，缸筒采用高精度冷拔铝合金管材，内壁粗糙度控制在Ra0.8以内，可保证活塞运行的同轴度，避免出现卡滞、爬行等运行故障；前后端盖的进出气口采用标准内螺纹接口，可直接适配行业通用的气动快插接头，无需额外做转接处理，端盖内部集成了缓冲结构，可在活塞运行到行程端点时实现软接触，降低活塞撞击端盖产生的噪音与结构冲击。从安装边界来看，该结构的整体外形为规则的长圆柱状，前后端盖预留了标准的通孔安装位，可支持脚架安装、法兰安装、耳轴铰接等多种安装方式，活塞杆伸出端采用标准外螺纹结构，可直接连接各类负载接头、推板或夹具，安装过程中只需保证缸体的固定面与活塞杆运行方向平行，即可避免出现偏载导致的密封件偏磨问题；整体结构的径向尺寸紧凑，可在狭小的设备安装空间内完成布置，不会占用过多的设备内部空间，适配各类紧凑型自动化设备的设计需求。
