正交传动用锥齿轮结构设计

　　在各类需要实现相交轴动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动部件，区别于平行轴传动的圆柱齿轮，这类零件的核心作用是在两个轴线呈相交状态的轴系之间完成扭矩与转速的传递，最常见的安装工况是两轴夹角为90度的正交布置，当然在部分特殊的非标设备中，也可根据传动布局需求调整轴间夹角，适配不同的空间传动走向。从实际应用场景来看，这类锥齿轮普遍出现在机床的主轴进给传动箱、汽车驱动桥的差速器输入端、农业机械的动力换向机构、轻工设备的转角传动模组中，但凡需要将动力传递方向做90度转向的紧凑传动位置，基本都会选用这类结构来替代多组圆柱齿轮组成的复杂转向机构，能够大幅压缩传动系统的整体占用空间，减少传动链上的零件数量，降低整体传动的功率损耗。

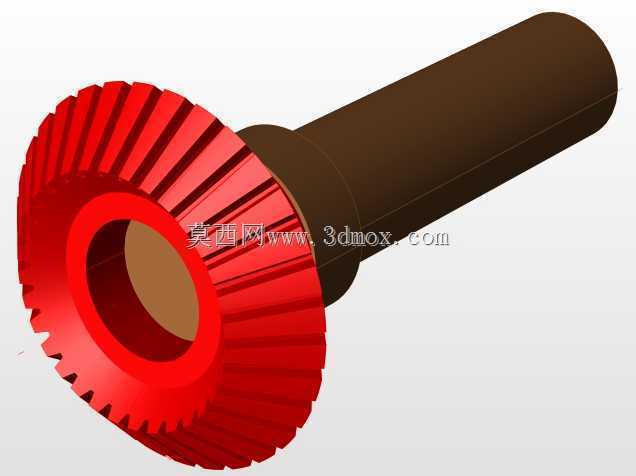

　　从结构设计的核心逻辑来看，锥齿轮的齿面是沿着节锥面分布的，整个轮齿的齿厚从大端向小端逐渐收窄，对应的齿顶圆、齿根圆也沿着锥顶方向呈线性缩小，这种锥形的结构特性是其实现相交轴啮合的基础——两个配对啮合的锥齿轮，其节锥顶点必须重合于两轴线的交点，才能保证啮合过程中齿面的正确接触，避免出现偏载、卡滞、异常磨损等问题。设计过程中首先需要确定的是节锥角参数，这个参数直接和两轴的传动比相关，正交传动状态下，两个齿轮的节锥角之和为90度，单个齿轮的节锥角正切值等于自身齿数与配对齿轮齿数的比值，确定节锥角之后，才能进一步推导齿顶锥角、齿根锥角、安装距等核心尺寸，这些参数直接决定了齿轮安装之后的啮合间隙与接触印痕位置。

　　在实际的结构设计与建模过程中，需要重点关注安装边界的尺寸约束：首先是安装距，也就是齿轮背锥面到轴线交点的轴向距离，这个尺寸是轴系装配时的核心定位基准，安装距的偏差会直接导致轮齿啮合位置偏移，若安装距偏小，轮齿会在小端位置出现硬接触，运行过程中会产生尖锐噪音且小端齿面极易出现点蚀失效；若安装距偏大，轮齿接触位置会移到大端，齿面实际接触面积不足，承载能力会出现明显下降。其次是轮坯的结构尺寸，大端的齿顶圆直径决定了整个传动副的径向占用空间，设计时需要预留足够的箱体避让空间，避免齿轮转动过程中与箱体内壁、周边的紧固件或者其他传动零件发生干涉；齿轮的内孔与轴的配合尺寸、键槽的位置与深度，也需要和配套的传动轴做匹配设计，保证扭矩传递过程中不会出现相对转动，同时要考虑装配时的导向倒角，避免压装过程中出现内孔拉伤或者轴端磕碰的问题。

　　从功能特性层面来说，这类锥齿轮的传动比范围覆盖较广，在常规的动力传动场景中，单级传动比一般控制在1到6之间，若传动比过大，小齿轮的轮齿数量过少，会导致啮合重叠系数下降，传动平稳性变差，同时大齿轮的整体尺寸会大幅增加，反而失去紧凑布置的优势。齿形的设计上，直齿锥齿轮是应用最普遍的结构形式，这类结构加工难度相对较低，装配调整的容错空间更大，适合中低速、中等载荷的传动场景；如果是高速重载的应用场景，则会在直齿的基础上优化为弧齿结构，但对应的加工与装配精度要求也会同步提升。在建模过程中，齿面的渐开线轮廓需要沿着节锥的母线方向做扫掠成型，保证每个截面位置的齿形参数符合锥齿轮的啮合原理，不能直接套用圆柱齿轮的齿形做简单的拉伸缩放，否则加工出来的齿轮会出现啮合干涉，根本无法正常装配运转。

　　实际选型与设计校核时，还需要结合实际的载荷工况确定轮齿的模数，模数越大，轮齿的抗弯强度越高，能够传递的扭矩越大，但对应的齿轮整体尺寸、运行时的啮合噪音也会同步上升，需要在承载能力与结构紧凑性之间做平衡。同时要考虑润滑条件，开式传动的锥齿轮一般选用黏度较高的润滑脂，需要在齿面预留足够的存油空间，闭式传动箱内的锥齿轮则依靠润滑油飞溅润滑，设计箱体时要保证齿轮转动过程中能够将油液带至啮合位置，避免干摩擦导致的齿面快速磨损。另外，轮齿的接触印痕调整是装配环节的核心步骤，正常状态下接触印痕应该位于齿面的中部位置，长度覆盖齿长的三分之二左右，若出现印痕偏上、偏下或者偏端的情况，需要通过调整垫片厚度改变齿轮的轴向安装位置，直到啮合状态符合要求，才能保证齿轮的设计使用寿命，避免早期失效。
