高精度工业传动斜齿圆柱齿轮结构

　　在各类需要平稳动力传递的工业传动场景中，斜齿圆柱齿轮始终是核心的啮合传动部件，相比直齿圆柱齿轮，其轮齿沿轴向呈螺旋角排布的结构特性，让啮合过程从直齿的整齿突然接触、突然脱离，转变为齿面渐进式啮入、啮出，从根源上降低了传动过程中的冲击、振动与运行噪声，这一特性让它在中高速重载传动工况下的适配性远优于同参数直齿轮。

　　从实际应用场景来看，这类斜齿轮广泛覆盖了工业减速机、机床主轴传动箱、汽车变速器、自动化输送设备驱动单元、冶金设备传动组等多个领域，在需要恒定传动比、大扭矩传递的工况中，斜齿轮的重合度优势能够让多对轮齿同时参与啮合，单齿承受的载荷被有效分摊，不仅提升了整体承载能力，也让传动过程的转速波动控制在更小范围内，满足精密加工设备对传动平稳性的严苛要求。

　　设计这类斜齿轮时，首先要匹配安装边界确定核心参数：基准安装孔的公差带需配合对应传动轴的配合等级选择，通常过渡配合的公差选择能够兼顾装配便利性与传动过程的周向固定可靠性，避免键连接配合下出现传动间隙；齿顶圆、齿根圆的径向尺寸需要匹配传动箱内部的安装空间，预留足够的齿顶与箱壁间隙，同时保证啮合侧隙在合理范围内，既要避免侧隙过小导致运转卡滞、热胀咬死，也要防止侧隙过大带来回程误差，影响精密传动场景下的定位精度。轮齿的螺旋角选择是设计中的核心环节，常用螺旋角区间在8度到20度之间，螺旋角越大，轴向分力也会随之增大，对支撑轴承的轴向承载能力要求更高，因此需要结合轴承选型、传动扭矩需求综合平衡，部分双向传动的场景中还会采用人字齿结构抵消轴向力，但单斜齿结构凭借加工、装配更简便的优势，在通用传动场景中应用更广。

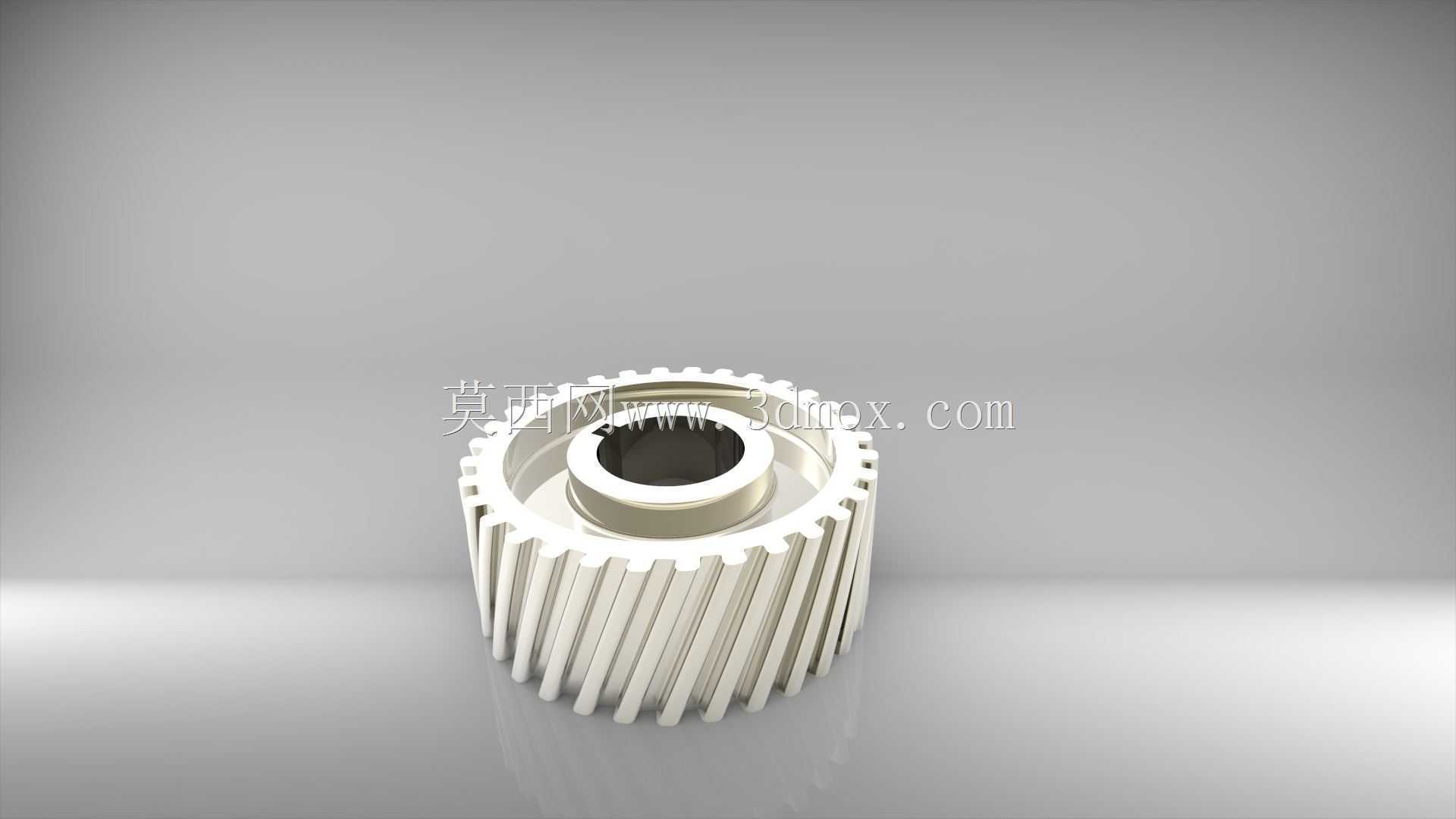

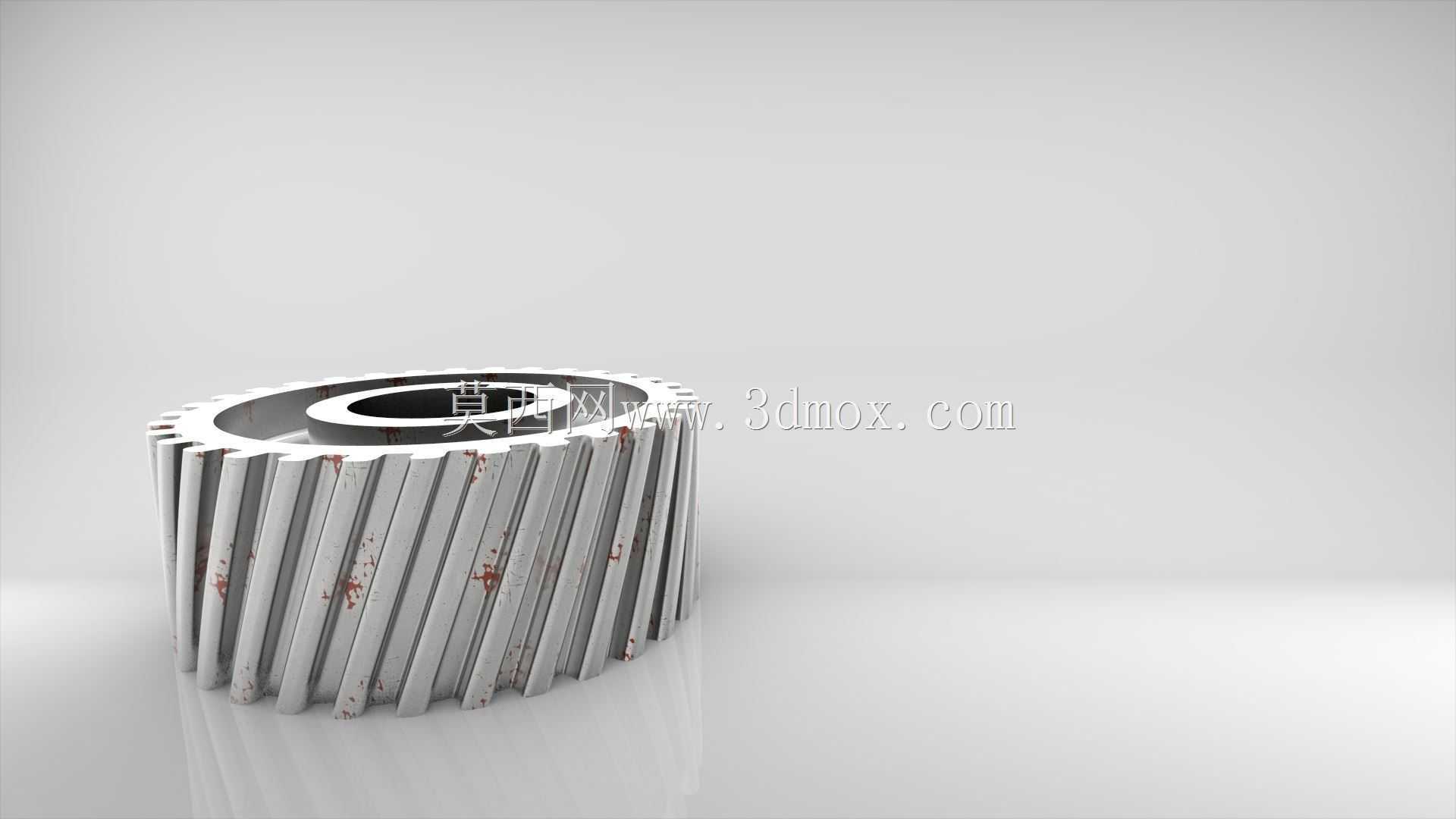

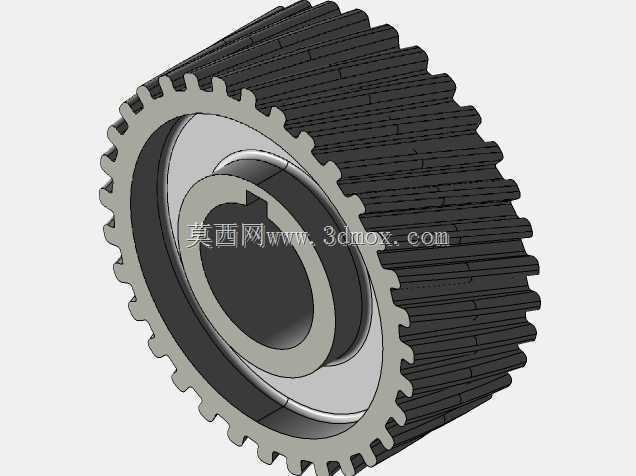

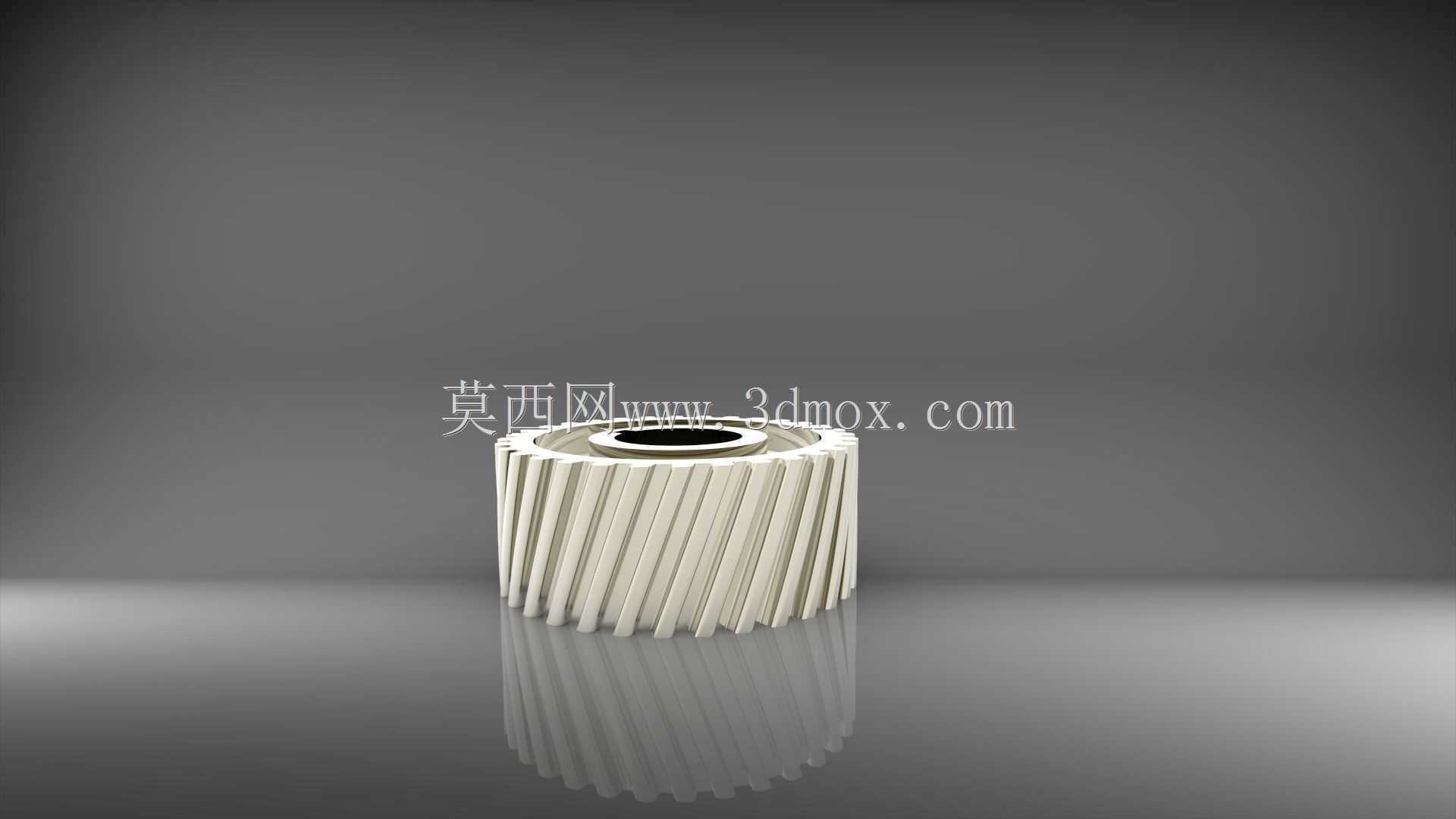

　　从结构细节来看，该斜齿轮的轮齿齿面经过齿形修形处理，齿向方向带有微量的修形量，能够补偿安装误差、轴系受载变形带来的齿面偏载问题，让齿面载荷分布更均匀，避免局部应力集中导致的早期点蚀、磨损失效。齿轮端面的倒角处理既能够去除加工毛刺，也能在装配过程中起到导向作用，避免轮齿边角磕碰影响啮合精度；轮毂部分的厚度设计结合了键槽的强度校核，保证扭矩传递过程中轮毂不会出现开裂、键槽压溃的问题，减重孔的排布在不影响结构强度的前提下降低了齿轮自身转动惯量，减少高速启停过程中的冲击载荷。

　　在安装适配层面，这类斜齿轮的轴向定位通常依靠轴肩与锁紧挡圈配合，安装时需要保证齿轮的端面跳动、径向跳动在公差允许范围内，否则会导致齿面接触偏向一端，加剧局部磨损；啮合接触斑点的校验是装配中的关键步骤，正常工况下接触斑点应均匀分布在齿面中部，沿齿高、齿长方向的占比达到设计要求，若出现接触偏移，需要通过调整轴承间隙、轴系位置进行修正。润滑方式的选择也需要匹配运行工况，中低速重载场景采用油浴润滑即可满足齿面润滑需求，高速场景则需要搭配喷油润滑，及时带走啮合产生的热量，避免齿面胶合失效。

　　不同于直齿轮的传动特性，斜齿轮在运转过程中，齿面的相对滑动能够形成更稳定的润滑油膜，一定程度上提升了齿面的耐磨性能，但也对安装平行度提出了更高要求，若两轴平行度超差，会直接导致齿面接触不良，大幅缩短齿轮使用寿命。在三维建模过程中，这类斜齿轮的齿形生成需要严格按照渐开线齿廓方程进行参数化绘制，螺旋线的扫掠路径需要匹配设定的螺旋角，保证齿形的准确性，建模完成后还需要进行啮合干涉检查，验证全啮合周期内是否存在齿面干涉，提前排查设计缺陷，为后续的加工、装配提供可靠的数字模型支撑。
