内丝外丝组合式T形三通管路接头

　　做液压站布管、小型气动设备气路排布的时候，最头疼的就是垂直方向的管路分流，尤其是现场安装空间局促，没法用多个弯头加直通拼接的场景，这种一体成型的T形三通接头能省不少事。不同于常见的等径全内丝三通，这款接头三个通路口径做了差异化设计，其中一个通路采用外螺纹结构，另外两个通路为内螺纹接口，适配不同规格的硬管、软管连接需求，不用额外搭配转换接头就能完成混合接口的管路对接，能减少管路节点数量，降低泄漏风险。

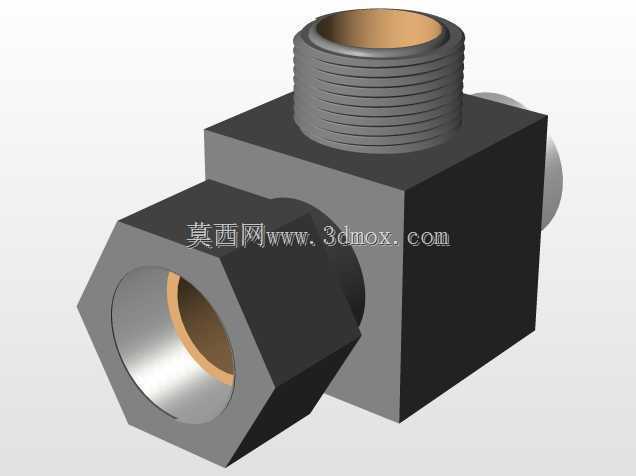

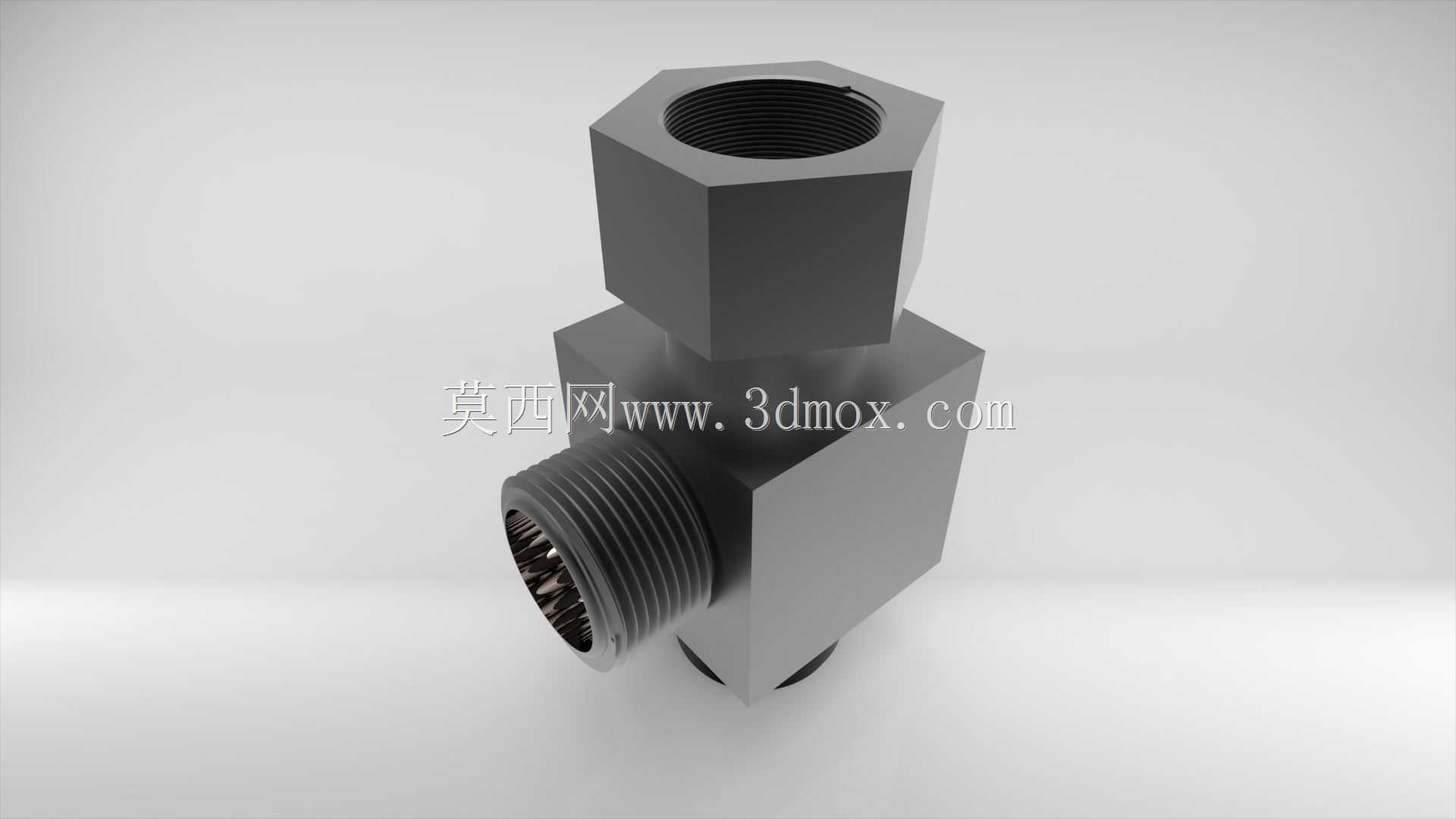

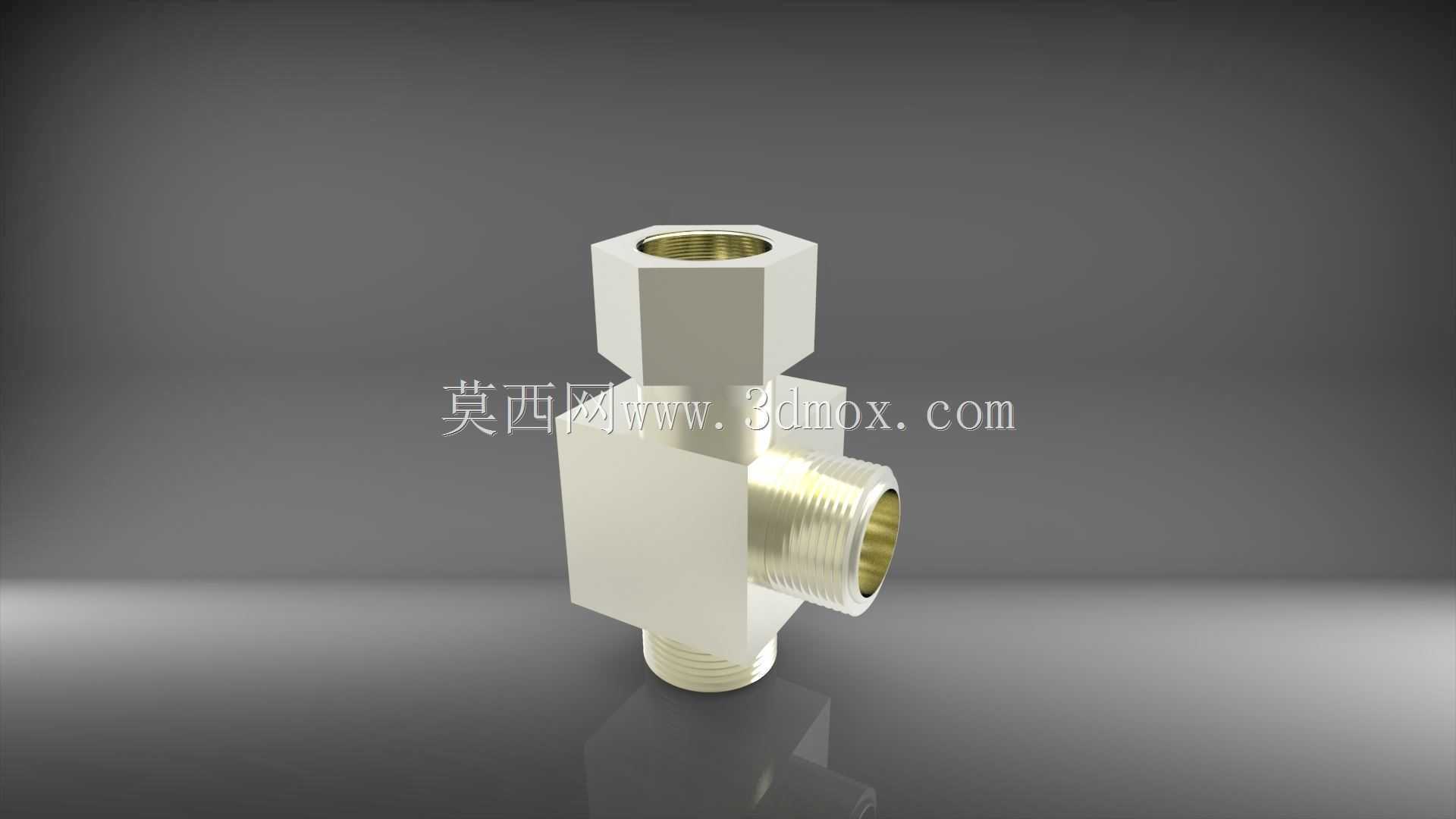

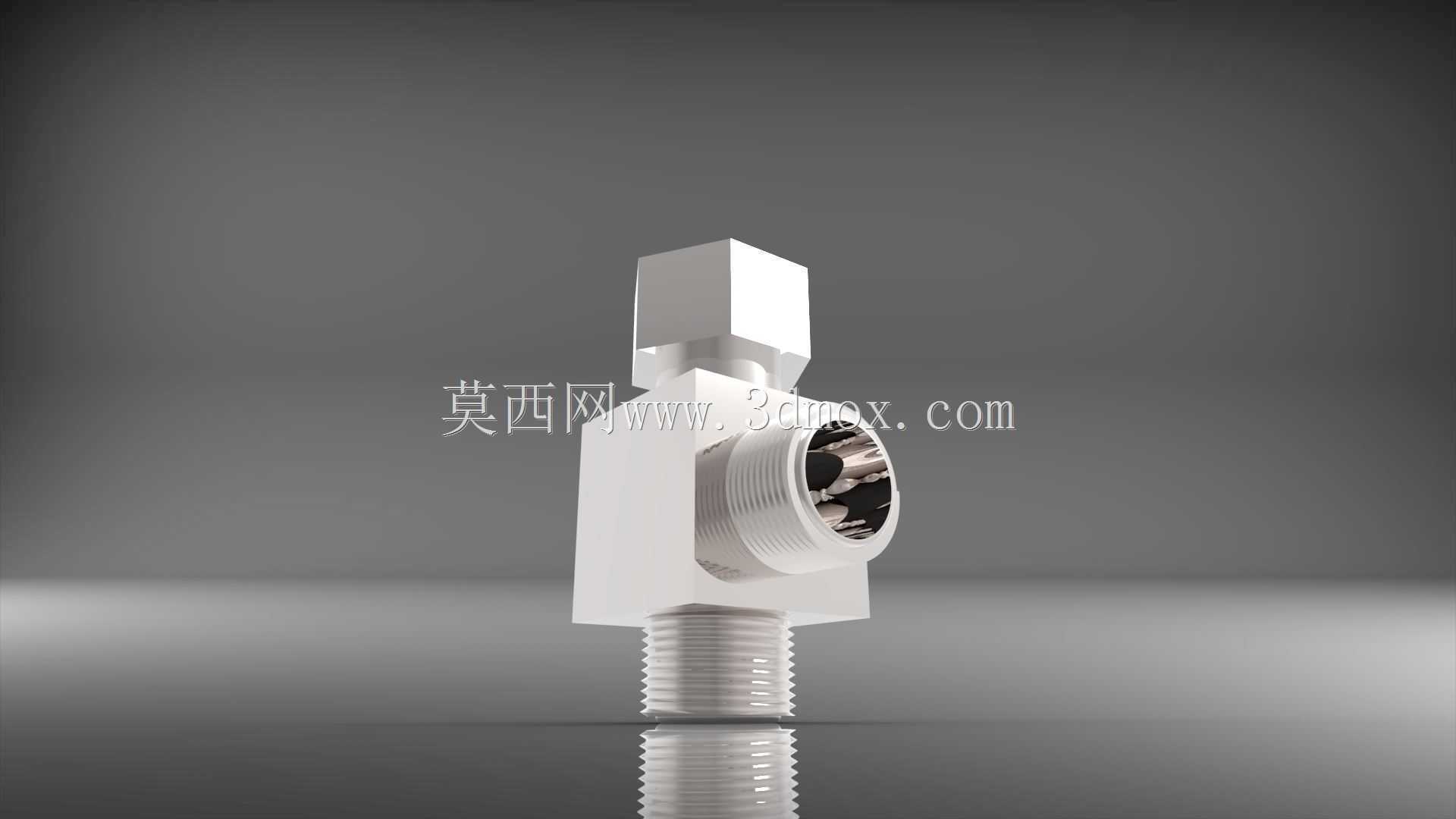

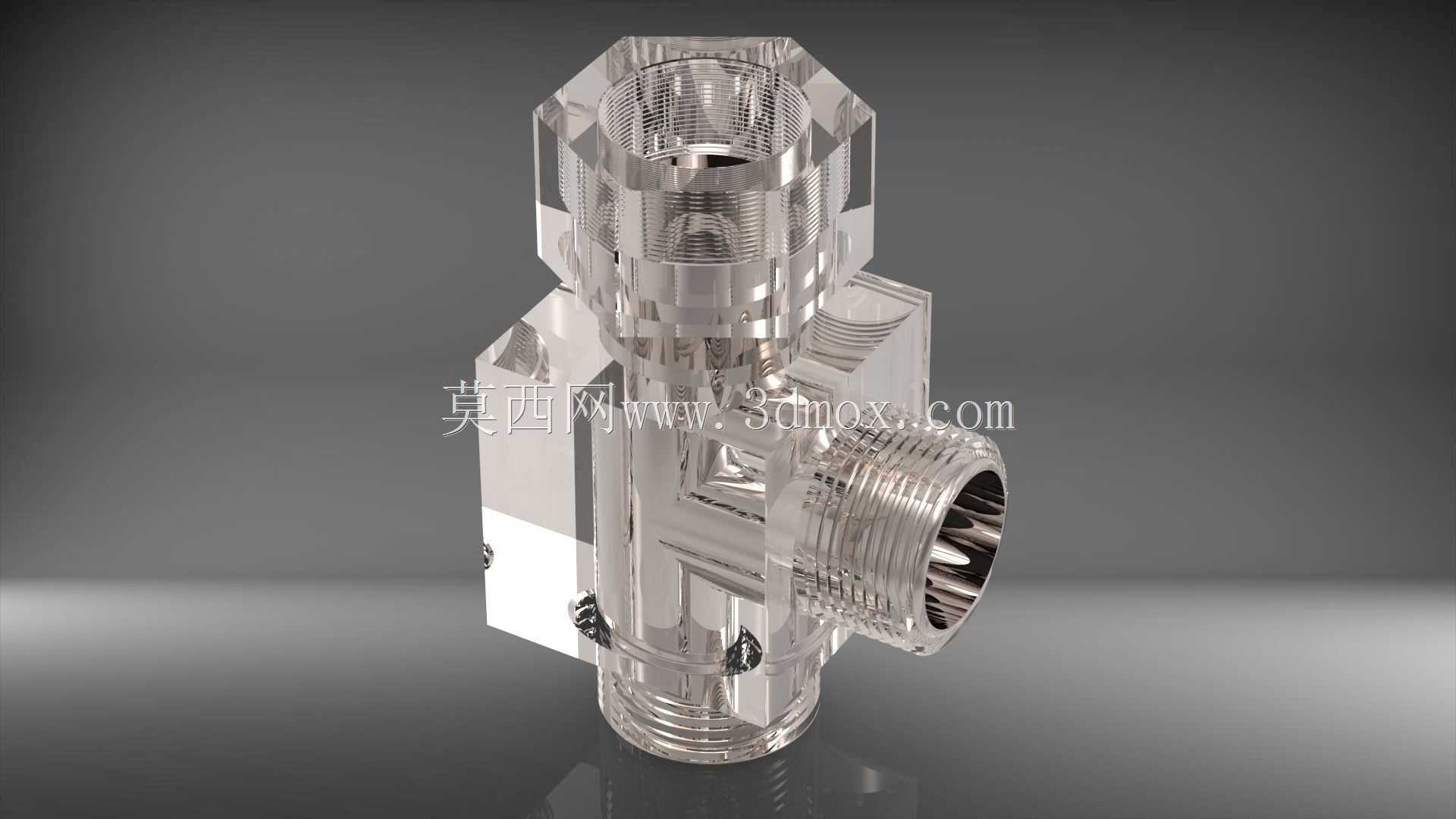

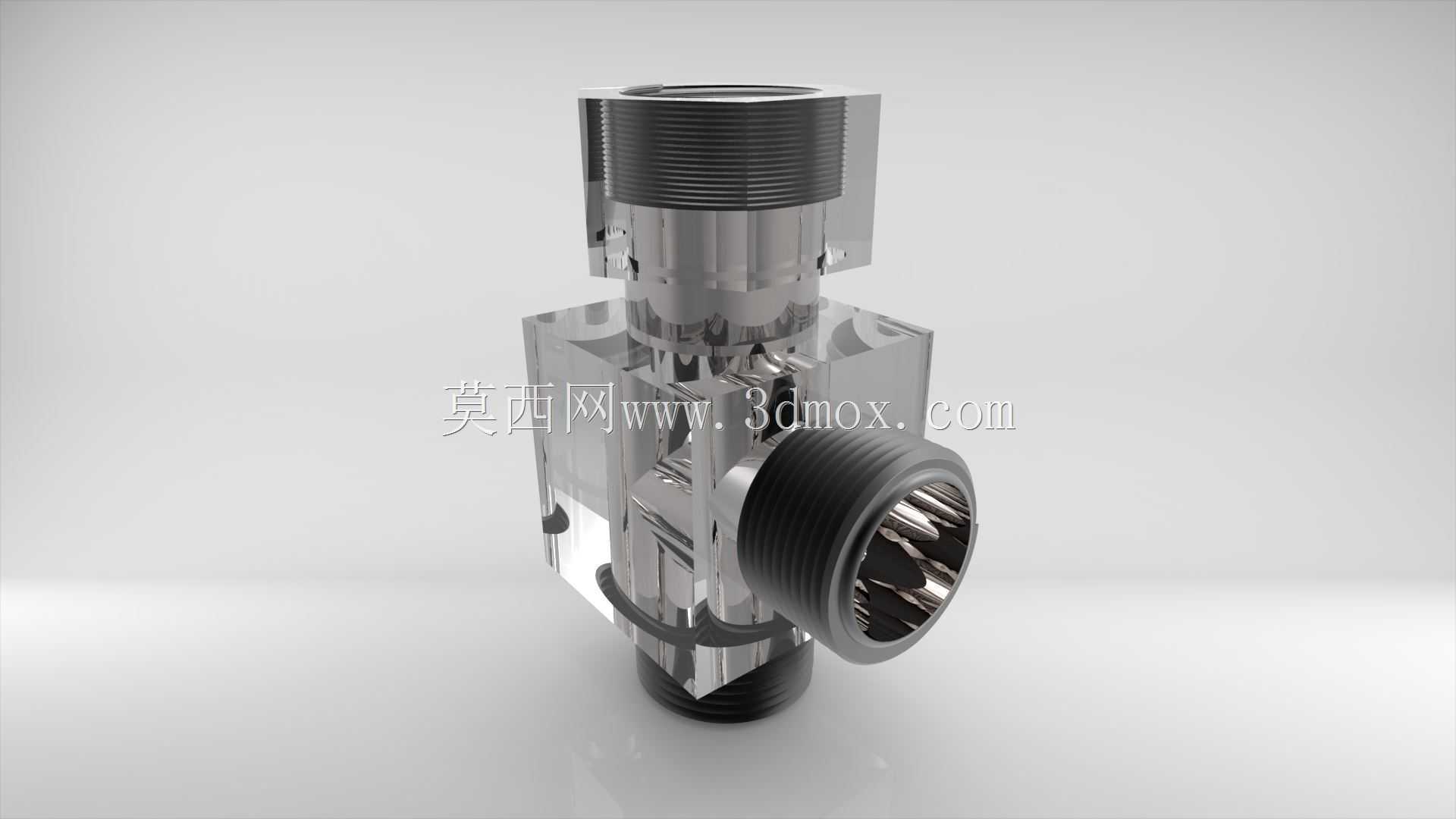

　　从结构设计来看，接头主体采用六角棱柱加圆柱通路的组合结构，中间的六角部位是专门预留的扳手夹持位，不管是用活动扳手还是套筒，都能找到稳定的受力面，安装拧紧的时候不会打滑，也不会因为夹持力过大夹伤接头本体的密封面。三个通路的轴线严格保持垂直相交，通路内壁做了平滑过渡处理，没有突兀的台阶或者锐角，流体经过的时候不会产生明显的紊流，能降低管路的压力损失，不管是走液压油、压缩空气还是低压冷却水，都能保持稳定的通流效率。

　　实际选型的时候要特别注意安装边界尺寸，这款接头的T形三个方向的外伸长度做了等比例优化，中间六角主体的对边尺寸适配常规管路安装的扳手操作空间，不会出现相邻接头安装时扳手互相干涉的问题。外螺纹端的螺纹长度做了精准控制，拧入对应内螺纹接口的时候，既能保证足够的啮合牙数满足密封和抗拉脱要求，又不会因为螺纹过长顶到对侧管路的通流截面，内螺纹端的入口处做了倒角导向，对接管路的时候不用反复对齐就能顺利拧入，现场装配效率能提升不少。

　　在不同的应用场景里，这款接头的适配性也足够强：小型液压设备的控制油路里，它可以用来连接压力表、压力传感器的分支管路，不用额外增加安装块；自动化生产线的气动回路里，它能在主气路上直接分出支路接气缸或者气动电磁阀，减少管路的弯折次数；甚至在小型冷却水循环系统里，用它做支路分流也能满足低压密封要求。接头的密封主要依靠螺纹配合的紧密性，搭配对应的生料带或者密封胶使用，就能满足常规工况下的密封要求，不用额外加装密封垫片，减少了配件种类，也降低了后期维护因为垫片老化出现泄漏的概率。

　　建模的时候要特别注意几个关键尺寸的公差控制：螺纹的大径、中径、小径要符合对应管螺纹的标准公差要求，不然安装的时候会出现拧不动或者拧入后间隙过大泄漏的问题；三个通路的同轴度、垂直度公差要控制在合理范围内，不然对接管路的时候会出现别劲的情况，长期受应力容易出现接头开裂或者管路密封失效；六角夹持位的对边尺寸公差也要符合标准，不然现场用标准扳手没法正常夹持，安装的时候会打滑损伤接头表面。另外接头的壁厚设计也做了等强度优化，在螺纹加工的部位壁厚适当加厚，承受管路压力的时候不会因为壁厚不足出现破裂，非螺纹部位的壁厚在满足强度要求的前提下做了减薄处理，控制整体重量的同时也不会造成材料浪费。
