多规格啮合正齿轮组装配结构

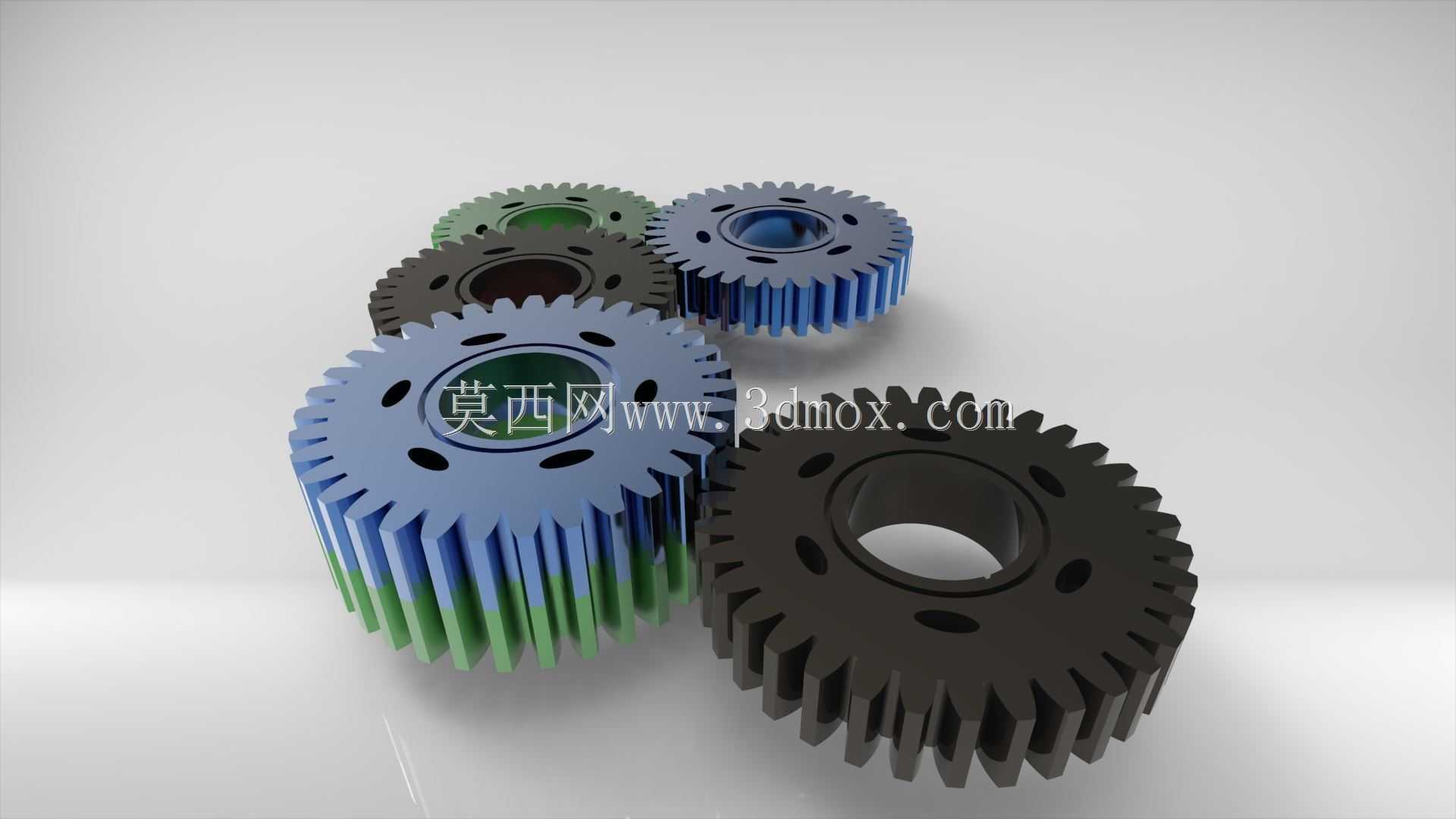

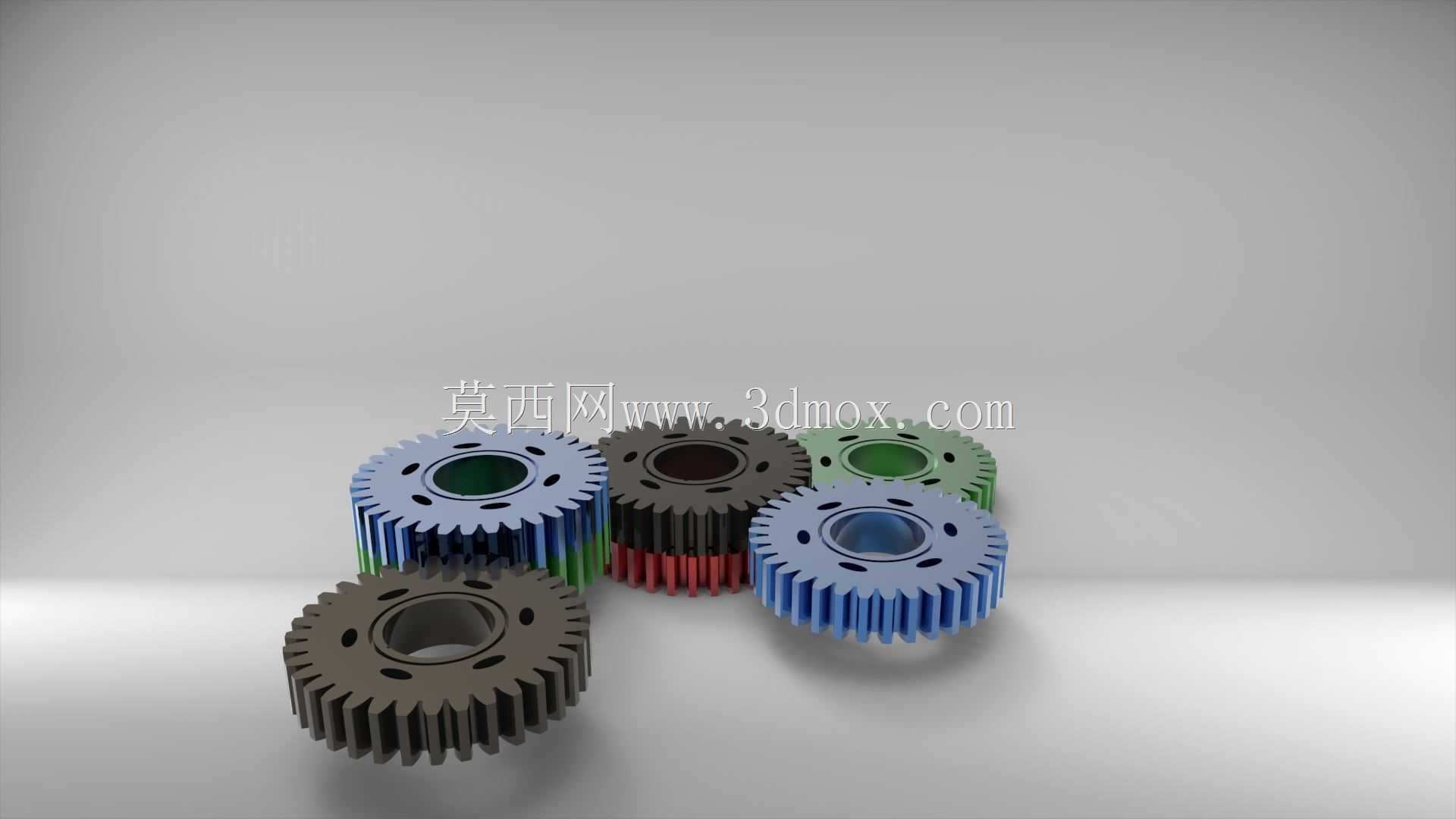

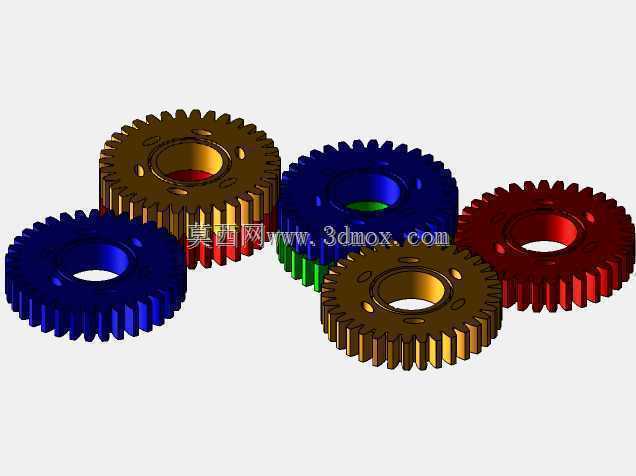

　　这套正齿轮装配结构，核心是多组不同齿宽、不同外径的直齿圆柱齿轮啮合排布，在常规平行轴传动场景里，这类齿轮组是最基础也最可靠的动力传递单元，没有斜齿的轴向分力，也没有蜗轮蜗杆的大传动比限制，适配绝大多数中低速、中等载荷的传动链路。从实际应用场景看，这类齿轮组广泛出现在小型输送线的动力分配箱、普通机床的进给传动箱、轻工包装设备的同步传动机构里，甚至部分小型农机的传动链路中，也会用这类直齿齿轮组做定比传动，核心原因就是直齿齿轮加工门槛低、装配对中要求低，后期维护更换成本远低于其他齿形的传动件。

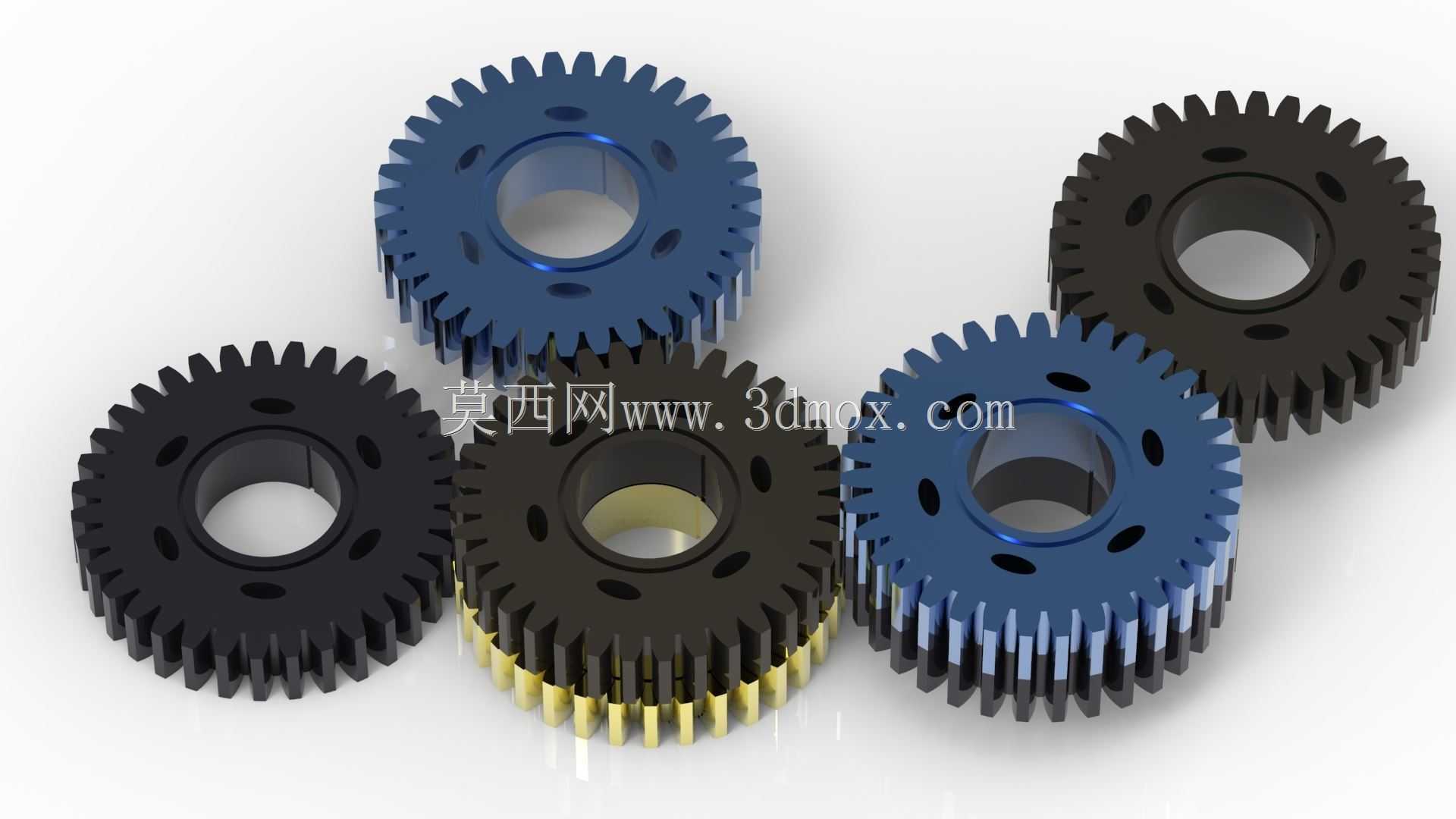

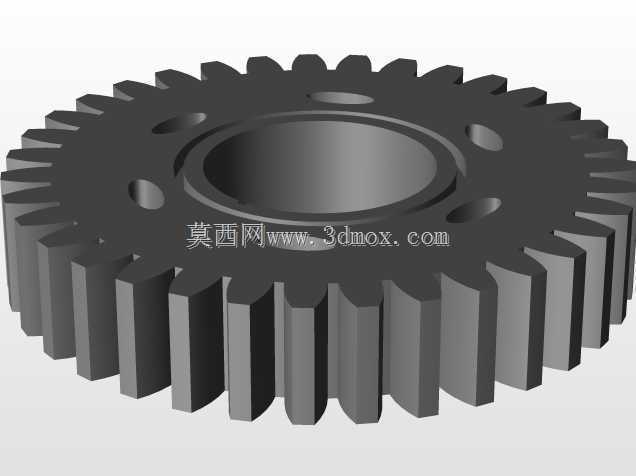

　　从设计思路上看，这套齿轮组采用了不同齿宽的搭配逻辑，其中部分齿轮做了轮毂加厚、端面均布减重孔的设计，不是所有齿轮都用等厚齿坯，这是实际工程里很务实的设计选择：传递扭矩较大的主动轮位置，齿宽做的更宽，啮合接触面积更大，能降低单位齿面的接触应力，减少长期运行的点蚀风险；而做从动过渡的齿轮，适当减小齿宽、开减重孔，能降低整个传动链路的转动惯量，减少启停阶段的冲击载荷，同时也能控制整体零件重量。齿轮的内孔都做了统一的台阶孔设计，适配标准的平键连接与轴肩定位，不需要额外做定制轴径匹配，能直接和常规的标准传动轴配合安装，安装边界上，齿轮的齿顶圆、轮毂外径都做了公差预留，相邻啮合齿轮的中心距按照标准模数的中心距公式计算，装配时不需要额外调整齿侧间隙，只要保证轴系平行度在公差范围内，就能实现平稳啮合。

　　实际运行过程中，这套齿轮组的啮合特性很明确：小齿数齿轮转速更高，大齿数齿轮转速更低，扭矩随传动比成比例放大，而两个啮合齿轮在节圆位置的线速度完全一致，不会出现相对滑动，这也是直齿圆柱齿轮传动效率能稳定保持在95%以上的核心原因。设计时特意在部分齿轮的端面做了环形凹槽，这个结构不是装饰，是为了储存润滑脂，在脂润滑的工况下，凹槽里的润滑脂能随着齿轮转动缓慢带到啮合齿面，延长补脂周期，适合那些不方便经常开盖维护的封闭传动箱场景。

　　从安装适配性来说，这套齿轮的轴向定位尺寸都做了统一规划，轮毂的突出长度刚好匹配标准轴承的内圈宽度，装配时轴上的套筒、挡圈都能直接用标准件，不需要定制特殊厚度的定位件，这对批量装配的设备来说，能大幅减少装配工时，也降低了后期备件的库存压力。齿形部分采用的是标准渐开线齿形，压力角为通用的20度，不管是用滚齿还是插齿工艺都能加工，不需要特殊成型刀具，小批量维修时甚至可以用线切割加工齿形应急，适配性极强。

　　在实际选型使用时，需要注意这套齿轮组的啮合排布是定传动比设计，不能随意改变其中某一个齿轮的齿数，否则会出现中心距不匹配、齿侧间隙过大或者卡齿的问题；如果是在有正反转要求的场景里使用，需要适当提高齿面的硬度，减少反向冲击带来的齿面磨损，常规工况下45号钢调质处理就能满足使用要求，重载场景可以做齿面高频淬火。另外这套齿轮的内孔键槽都是按照标准平键尺寸设计，装配时不要随意扩孔或者改键槽尺寸，否则会破坏齿轮的整体强度，容易在扭矩传递过程中出现轮毂开裂的问题。
