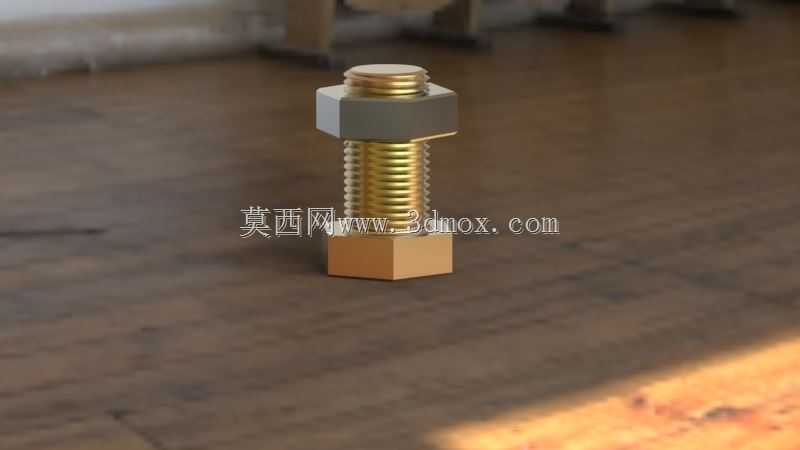

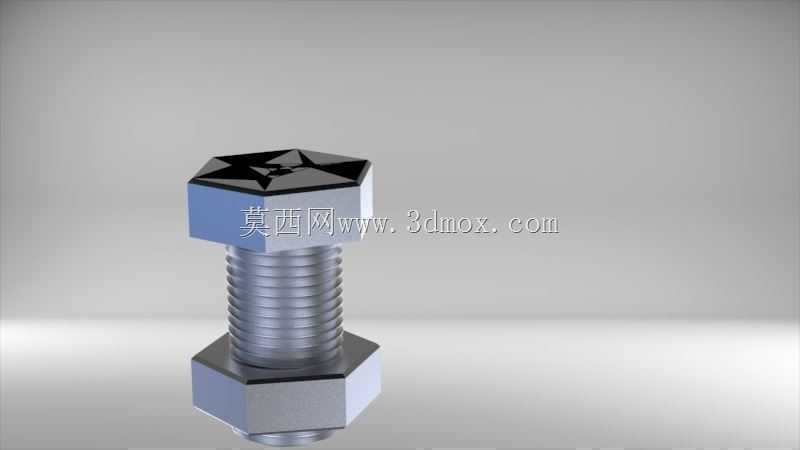

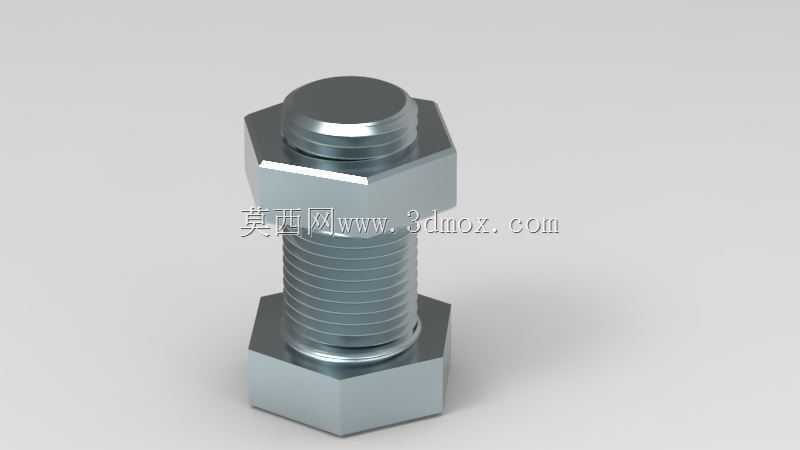

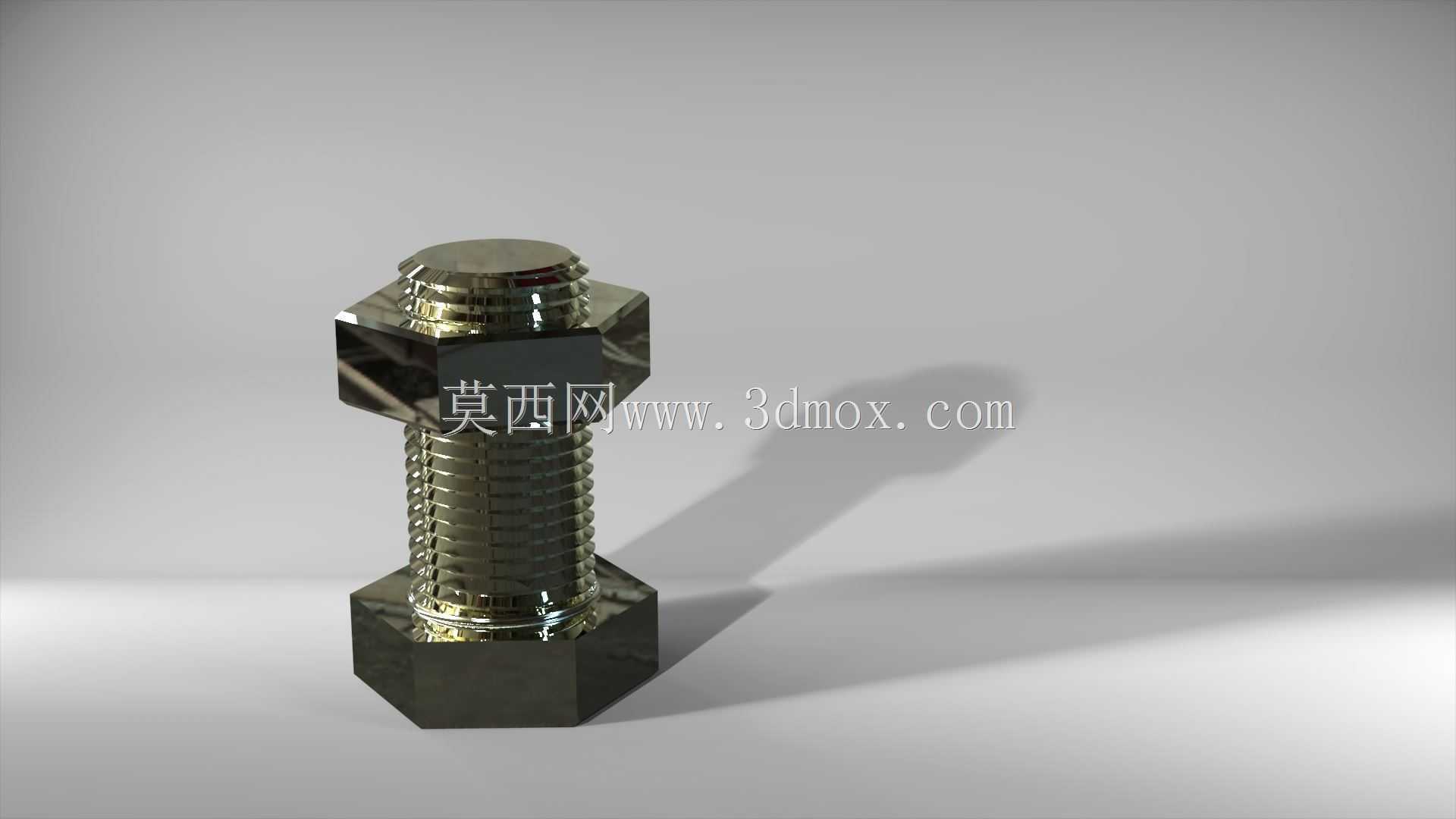

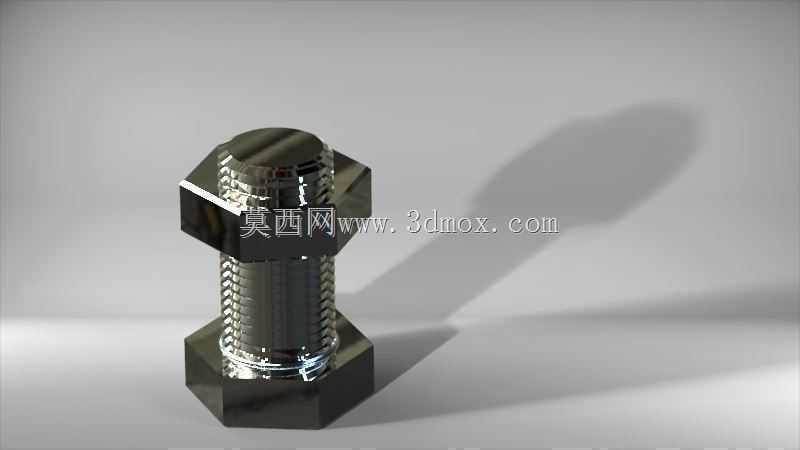

六角头螺栓配六角螺母紧固连接件

　　在各类机械结构、工装夹具、民用设备的装配环节，螺纹紧固是应用覆盖范围最广的可拆卸连接形式，这套六角头螺栓搭配六角螺母的组合，是螺纹紧固方案里最通用的基础配置。从设计逻辑来看，六角头的结构选型充分考虑了现场装配的通用性，不管是使用开口扳手、套筒扳手还是活动扳手，都能找到稳定的施力面，六个受力面均匀分布在头部圆周，哪怕装配空间受限，扳手每次只需要转动60度就能完成换位卡合，相比四方头结构，狭小空间内的操作便利性提升明显，同时六角结构的头部受力均匀性更好，拧紧过程中不会因为受力偏载出现头部棱边崩损的问题。螺栓杆部的外螺纹和螺母的内螺纹采用公制普通粗牙螺纹设计，这类螺纹的牙型角为60度，牙根强度足够，配合间隙合理，既能保证足够的锁紧摩擦力，

　　也能在多次拆装后保持螺纹副的配合精度，不会轻易出现滑牙、咬死的问题。实际应用场景里，这类紧固件几乎覆盖了所有需要可拆卸紧固的部位：从普通设备的机架拼装、钣金护罩固定，到传动部件的端盖锁紧、工装夹具的工件压装，甚至是民用设施的钢结构连接、五金构件装配，都能看到这类螺栓螺母组合的身影。设计这类连接件的三维模型时，首先要明确螺纹的公称直径、螺距、螺栓光杆段长度、螺纹段有效长度，还有螺母的对边宽度、厚度这些核心尺寸，要保证螺栓穿过被连接件之后，露出螺母的螺纹长度在2到3个牙距，既不会因为露出过长干涉其他部件，也不会因为啮合长度不足导致连接强度不够。安装边界方面，要提前预留扳手的操作空间，以M10规格的六角螺栓为例，螺母对边宽度为16mm，

　　使用开口扳手作业时，需要在螺母周边预留至少20mm的径向操作空间，轴向方向也要留出足够的扳手摆转空间，避免装配时工具和周边结构发生干涉。另外螺栓头部和被连接件的接触面要保证平整，必要的时候可以增加平垫圈来分散接触面的压应力，防止拧紧过程中被连接件的表面被压溃，如果是有防松需求的振动工况，还可以搭配弹簧垫圈或者防松螺母使用，这套基础模型的结构完全兼容各类标准垫圈、防松件的装配，不需要额外修改结构就能适配不同的工况需求。从结构细节来看，螺栓头部和杆部的过渡位置设计了合理的圆角，避免应力集中导致螺栓在受拉、受交变载荷的时候从根部断裂，螺母的端面也做了轻微的倒角处理，既可以去除加工毛刺，也能在装配的时候引导螺纹顺利对中，

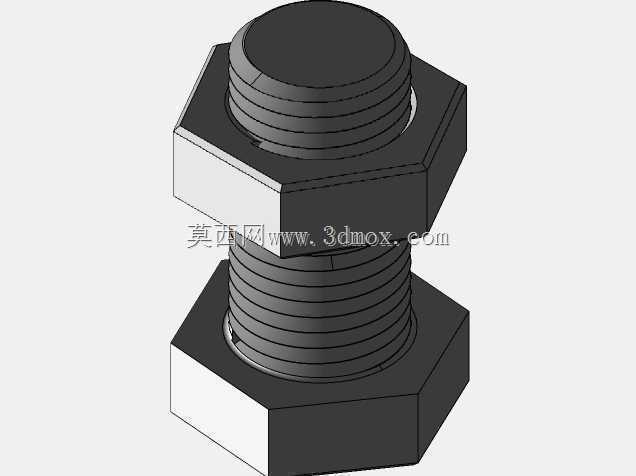

　　不会因为端面的毛刺导致螺纹错扣。很多刚入行的结构设计人员在选用这类紧固件的时候，经常会忽略螺纹啮合长度的校核，比如在连接厚度较大的钣金件时，螺栓的螺纹段长度不够，导致螺母只啮合了1到2个牙，设备运行过程中很容易出现螺纹滑牙、连接松脱的问题，还有的设计没有预留扳手空间，导致零件加工完成后现场无法装配，只能临时修改结构，耽误项目进度。这套三维模型的结构完全按照通用紧固件的实际尺寸构建，螺纹部分的建模还原了真实的牙型轮廓，不管是用来做装配干涉检查，还是做连接结构的受力仿真，都能提供准确的结构参考，在做整机装配的时候，可以直接调用这类标准件模型，不需要重复建模，能大幅提升结构设计的效率。另外要注意，不同强度等级的螺栓螺母适配的拧紧扭矩不同，在实际选型的时候要根据连接部位的受力大小选择对应强度等级的产品，比如承受较大拉载荷的部位要选用8.8级及以上的高强度螺栓，普通的护罩、装饰件连接可以选用4.8级的普通螺栓，模型的结构尺寸和不同强度等级的实物完全一致，选型的时候只需要匹配对应的规格参数即可，不需要调整模型的安装尺寸。
