摆动式冲压落料工装结构设计

该摆动落料工装主要应用于钣金冲压加工产线，适配常规开式压力机的安装接口，针对异形轮廓钣金件的连续落料工序设计，解决传统直上直下落料模在加工带斜向轮廓、多阶梯边料件时容易出现的料边拉伤、废料卡滞、冲裁力分布不均的问题，可覆盖家电钣金配件、小型五金结构件、汽车轻量化小件的落料加工场景，适配厚度0.5-3mm的冷轧钢板、镀锌板、铝合金板等常用冲压板材的冲裁作业。

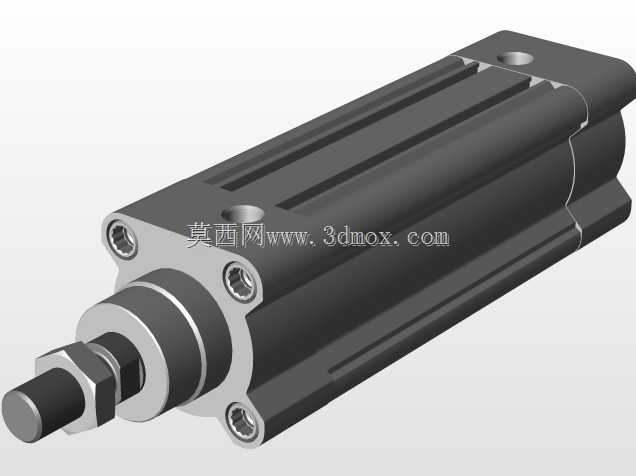

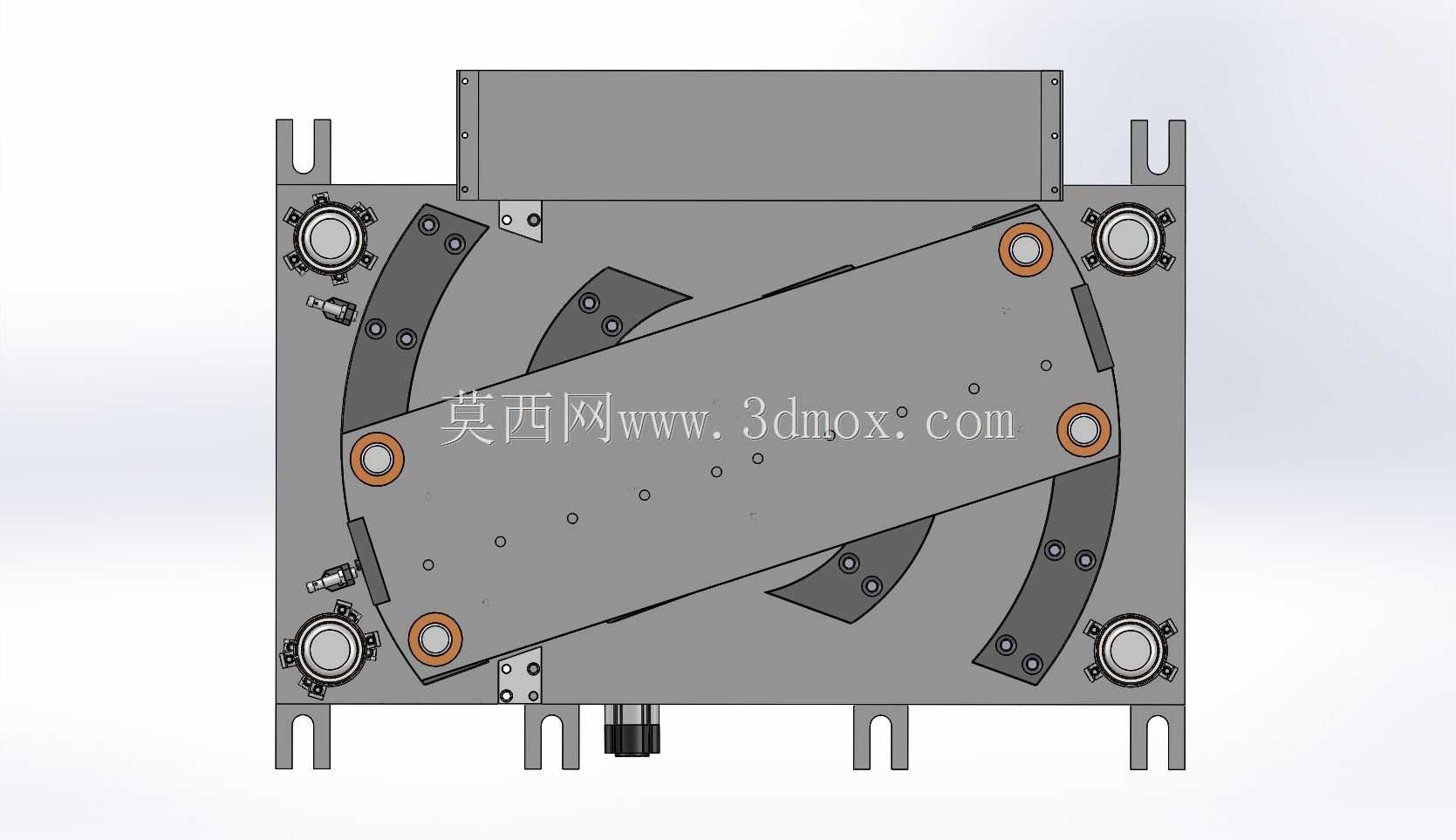

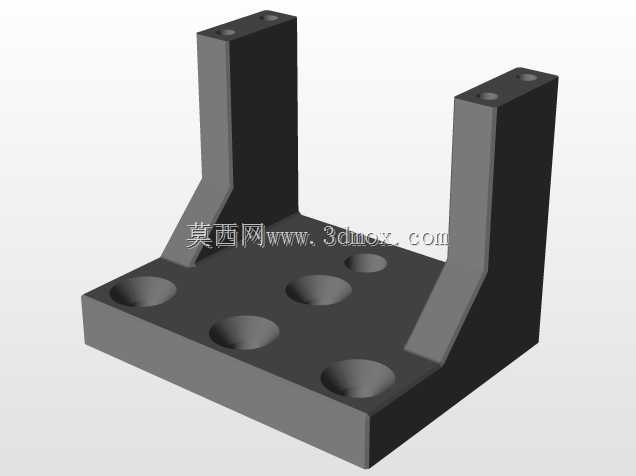

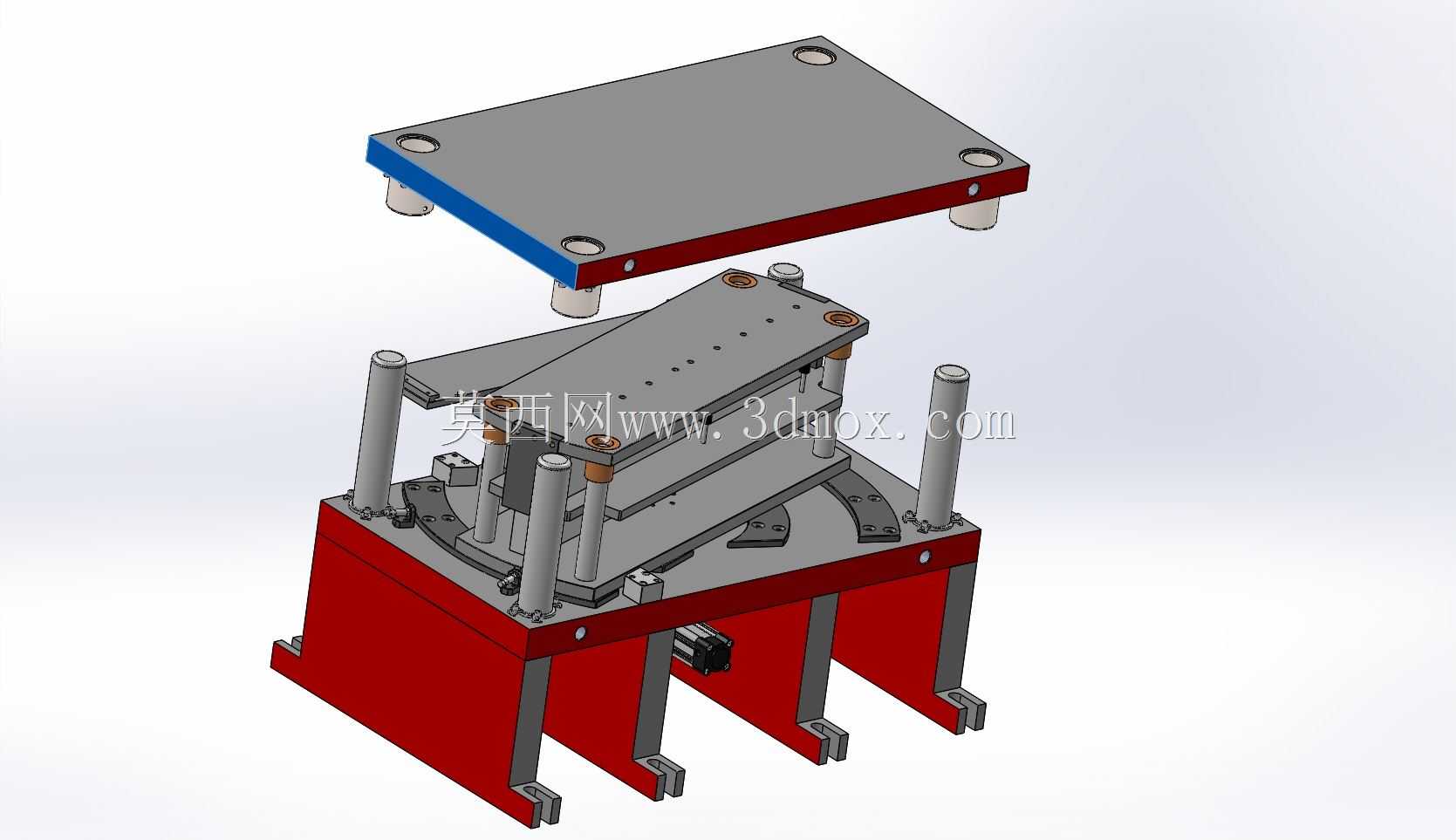

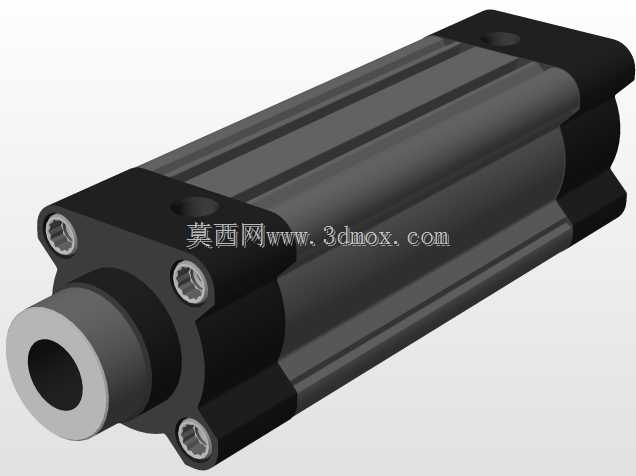

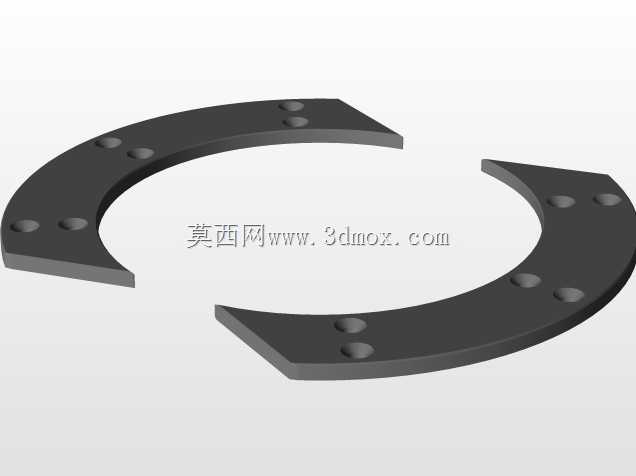

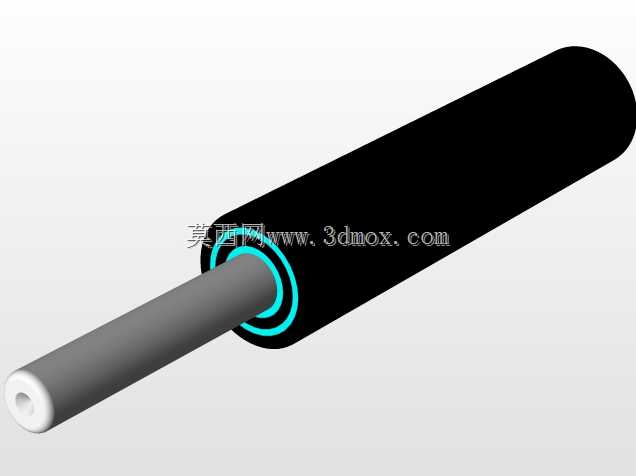

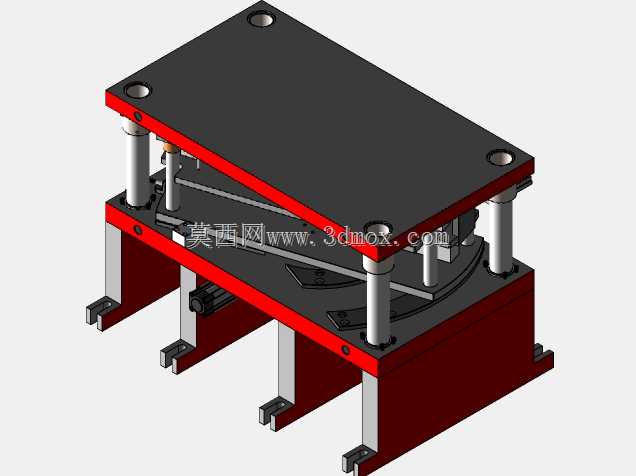

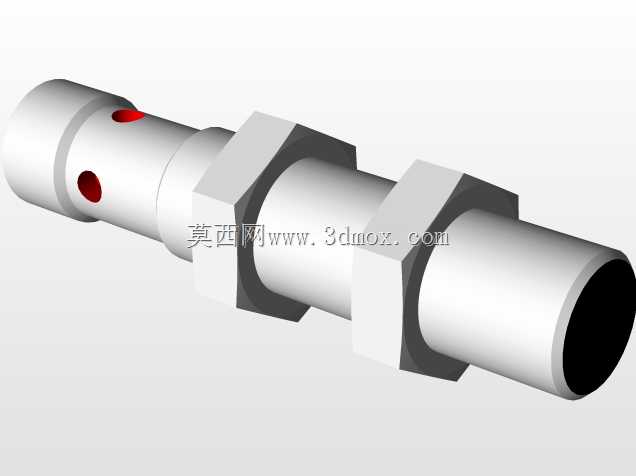

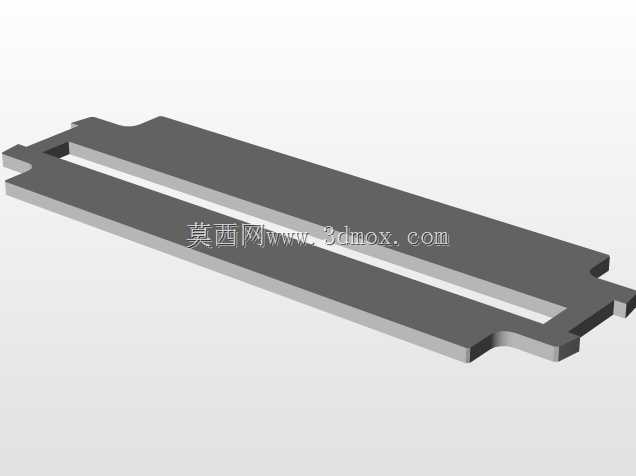

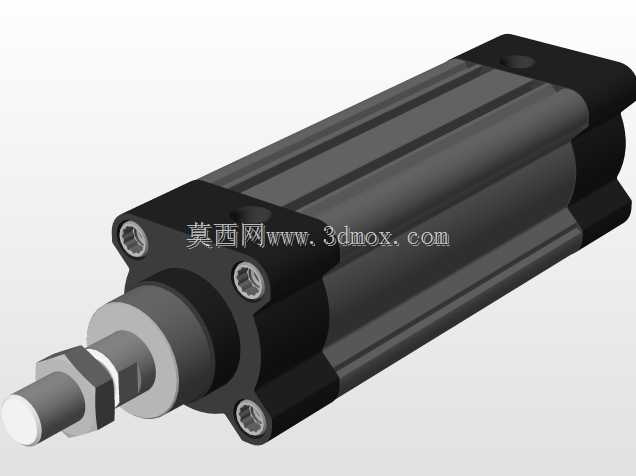

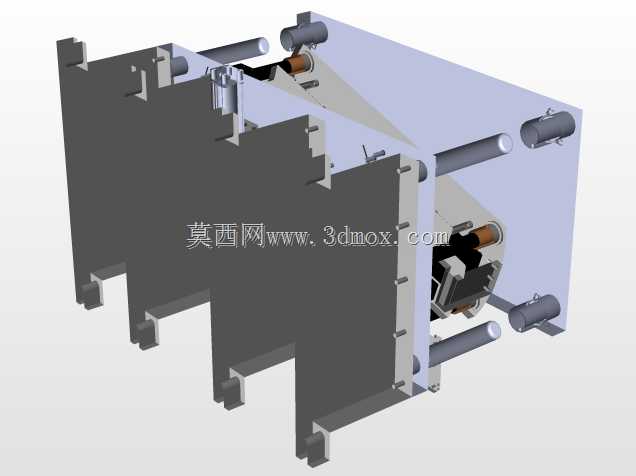

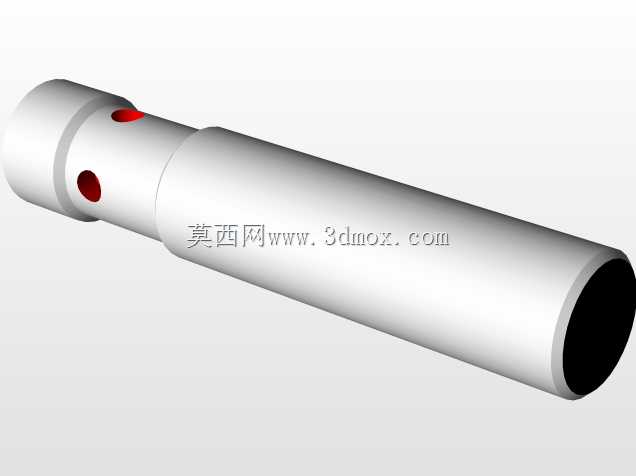

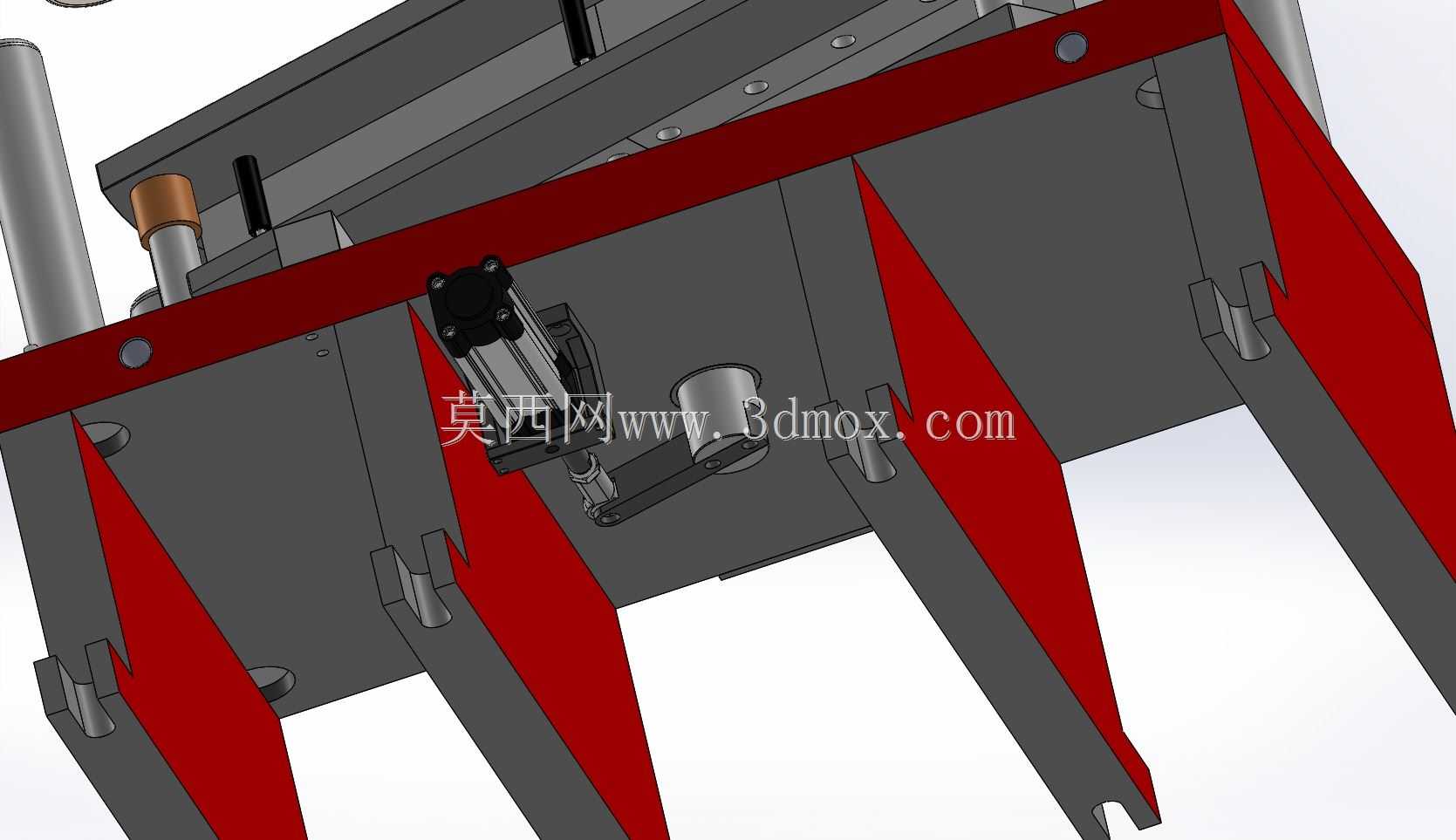

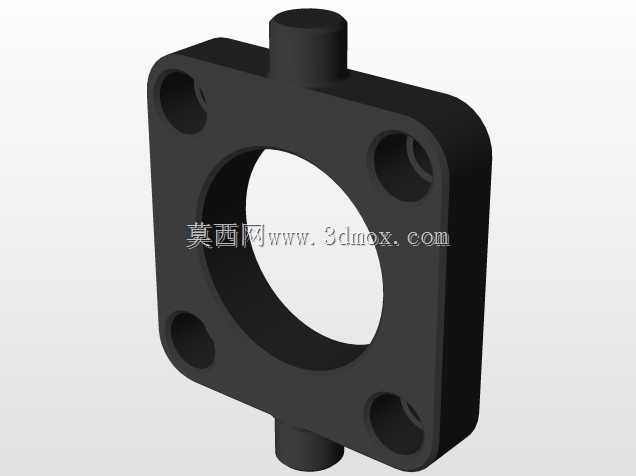

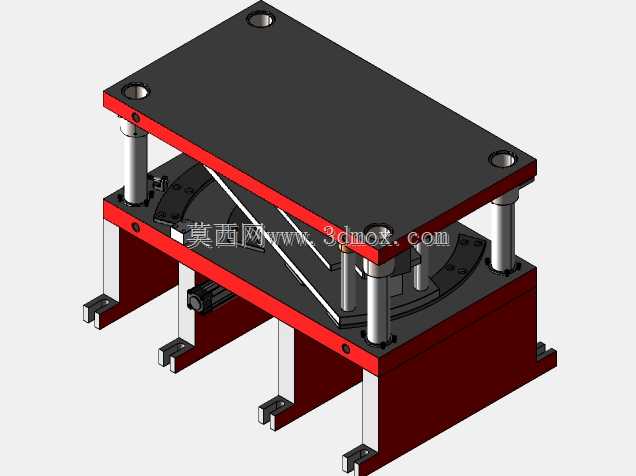

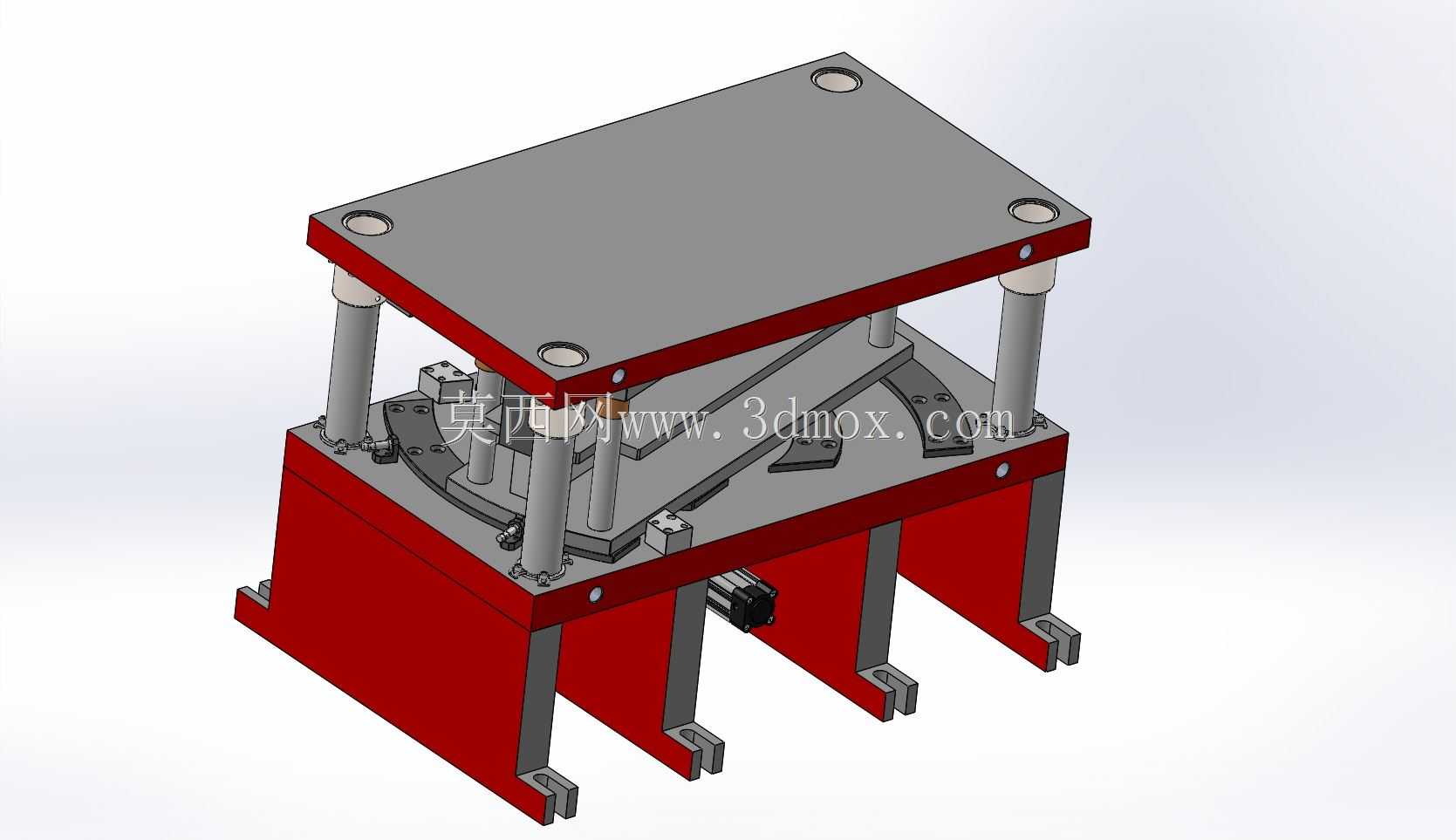

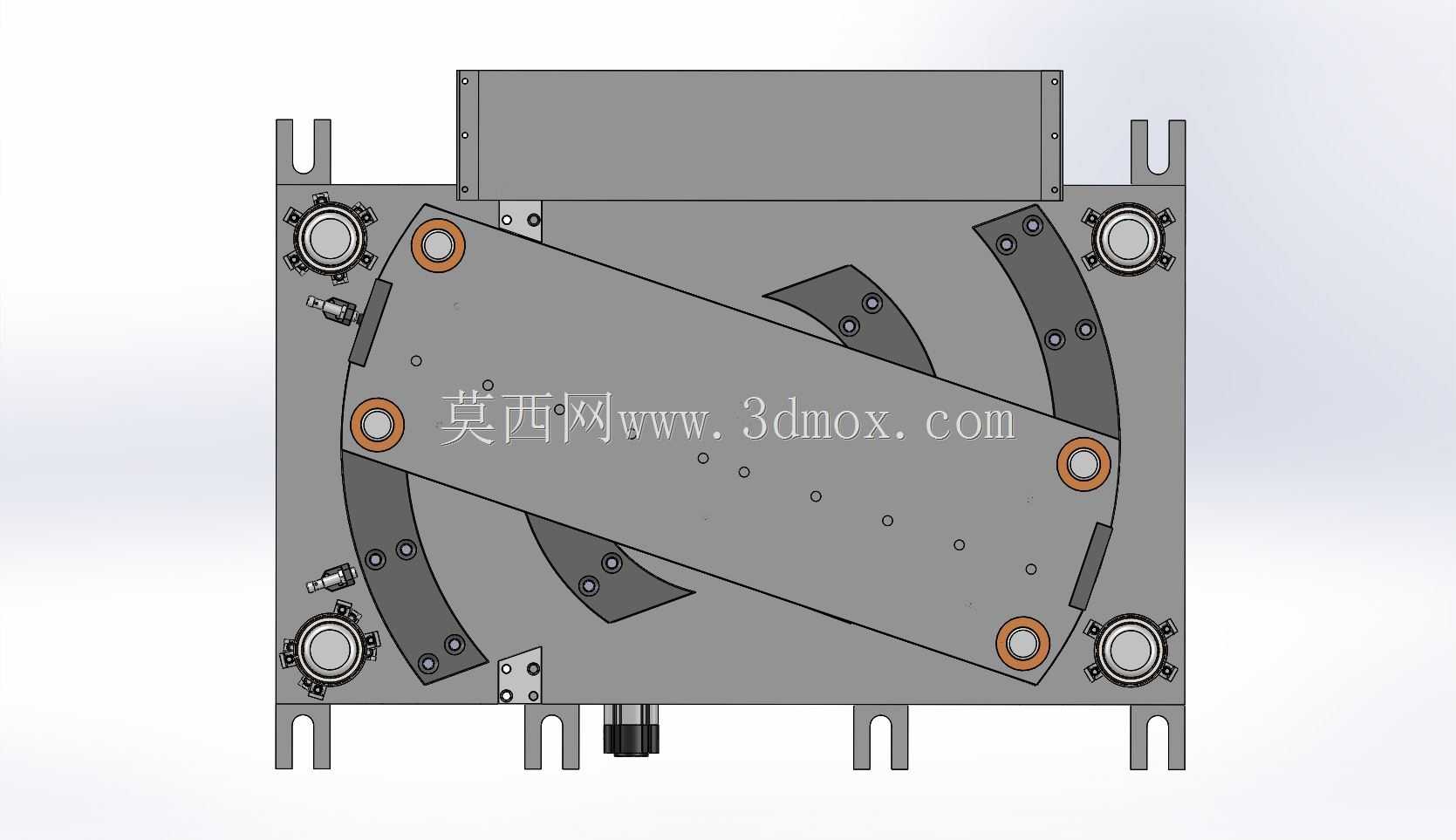

工装整体采用上下模分体式框架结构，上模座为加厚调质钢板加工而成，四角配置导柱导套组件保证合模精度，导套内置自润滑衬套，可承受长期往复冲裁的侧向力，避免合模错位啃伤刀口。核心摆动机构设置于上下模之间的中托板位置，通过斜楔驱动组件将压力机的垂直冲压力转化为摆板的定轴摆动动作，摆板上根据产品轮廓镶嵌分体式冲裁刀口，刀口采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，刃口锋利度保持性好，可减少长期冲裁后的刃磨频次。下模座设置可调式定位挡块，可根据来料尺寸快速调整定位边界，适配一定尺寸范围内的同类型不同规格产品加工，下模下方开设倾斜式废料滑落通道，配合摆动动作的瞬时侧向推力，让冲裁完成的废料自动滑入废料收集槽，无需人工频繁清理卡滞废料，大幅提升连续冲压的作业效率。

安装边界方面，上模座的模柄尺寸适配常规压力机的滑块安装孔，上下模座的安装槽间距符合行业通用的T型槽安装标准，整体闭合高度适配160吨及以下吨位的普通开式压力机，无需对现有冲压设备做额外改造即可直接上机使用。设计过程中重点优化了摆动机构的受力角度，将斜楔的驱动角度设置在12-15度的合理区间，既保证足够的摆动驱动力，又避免角度过大造成的机构自锁、磨损加剧问题，所有活动连接位置都设计了防尘密封结构，防止冲压产生的铁屑粉尘进入配合间隙造成机构卡滞，复位弹簧采用矩形截面重载弹簧，复位动作干脆无滞后，可适配每分钟30-45次的连续冲压节拍，相比传统落料模，该结构可将异形件落料的工序合格率提升至98%以上，同时降低废料卡滞造成的停机等待时间，适合中小批量多品种的钣金冲压加工场景使用。
