板料冲孔加工用多工位级进冲模结构

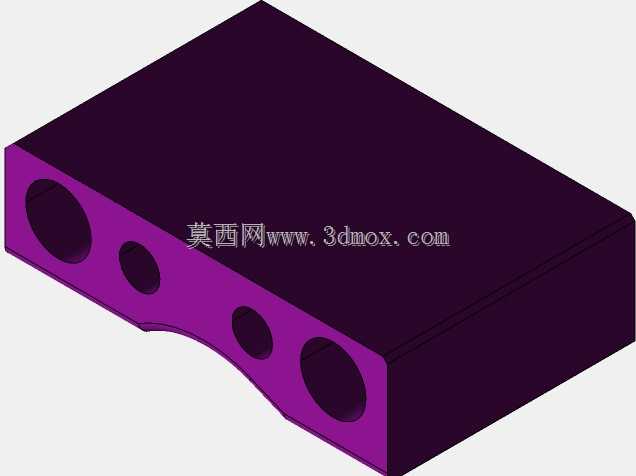

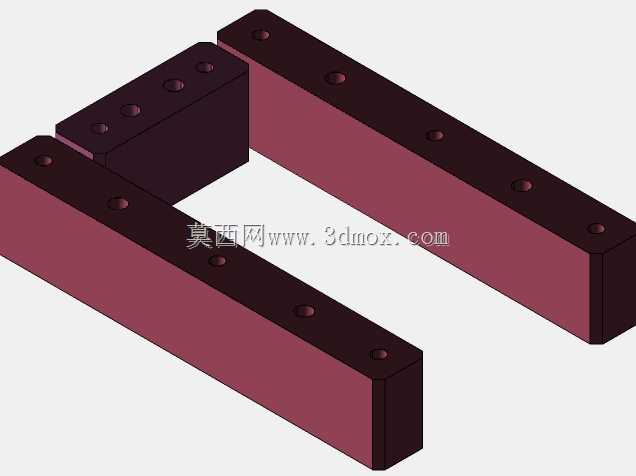

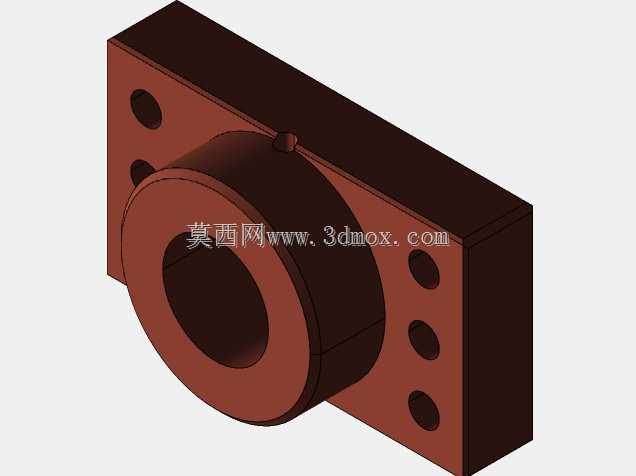

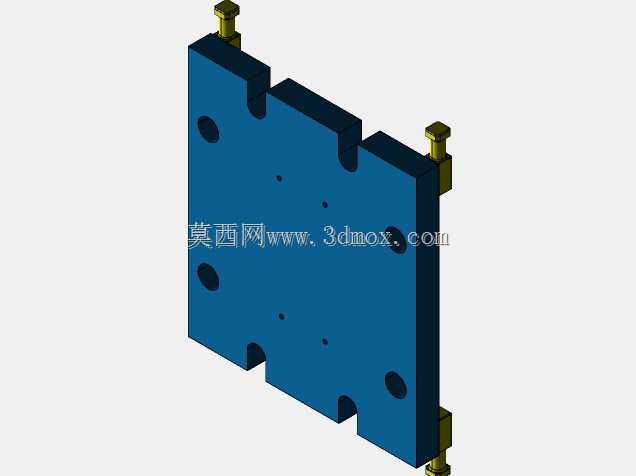

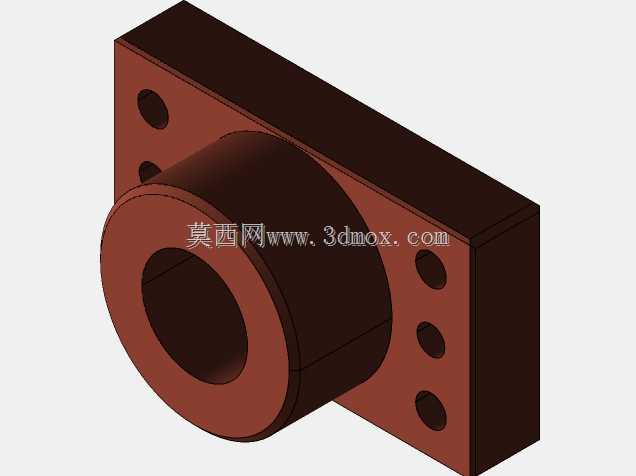

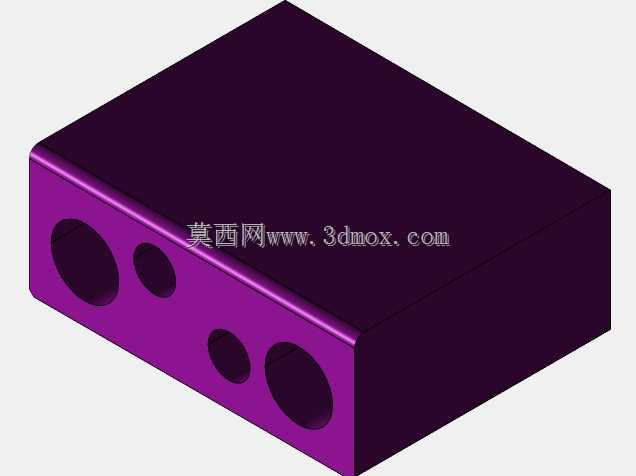

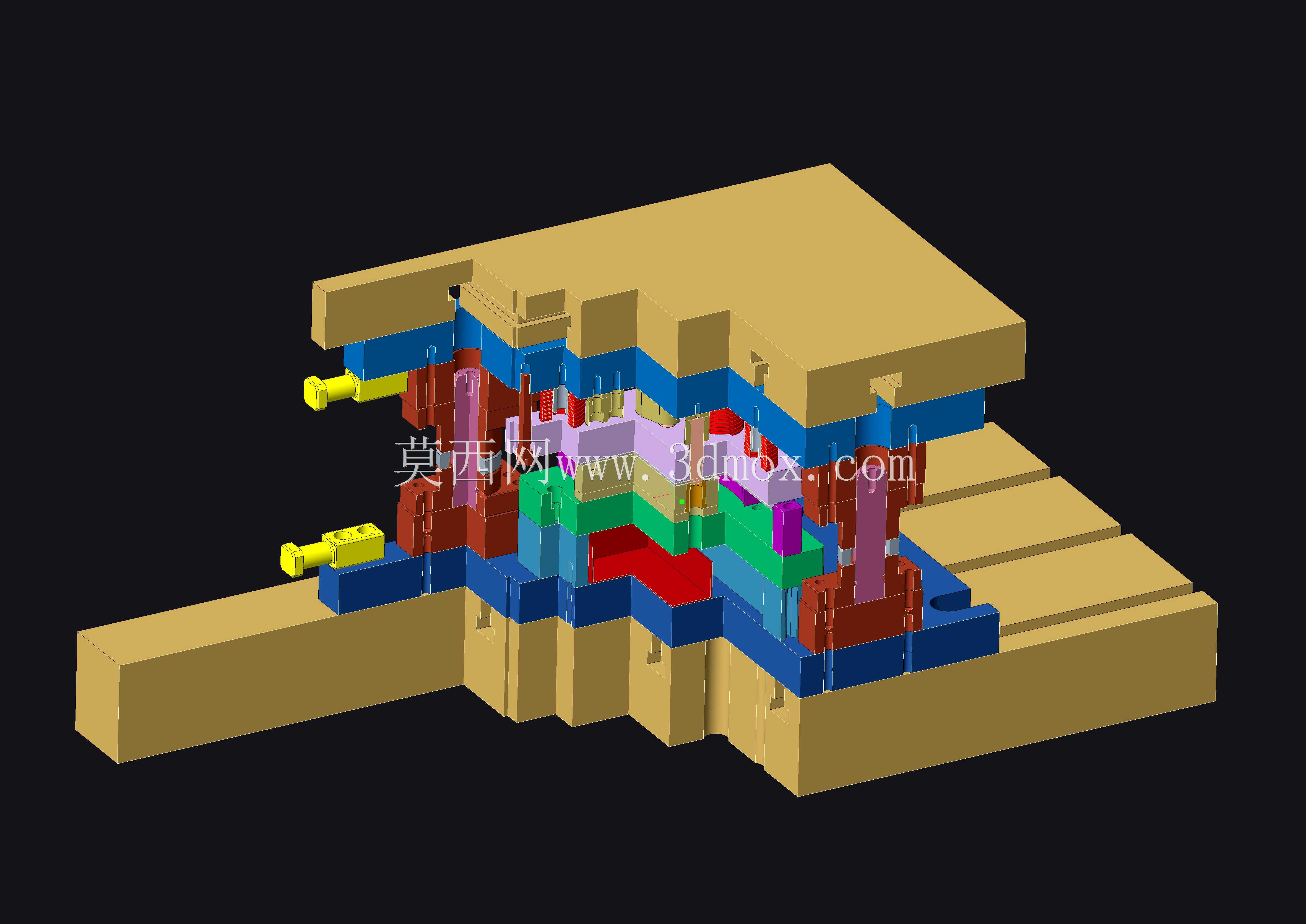

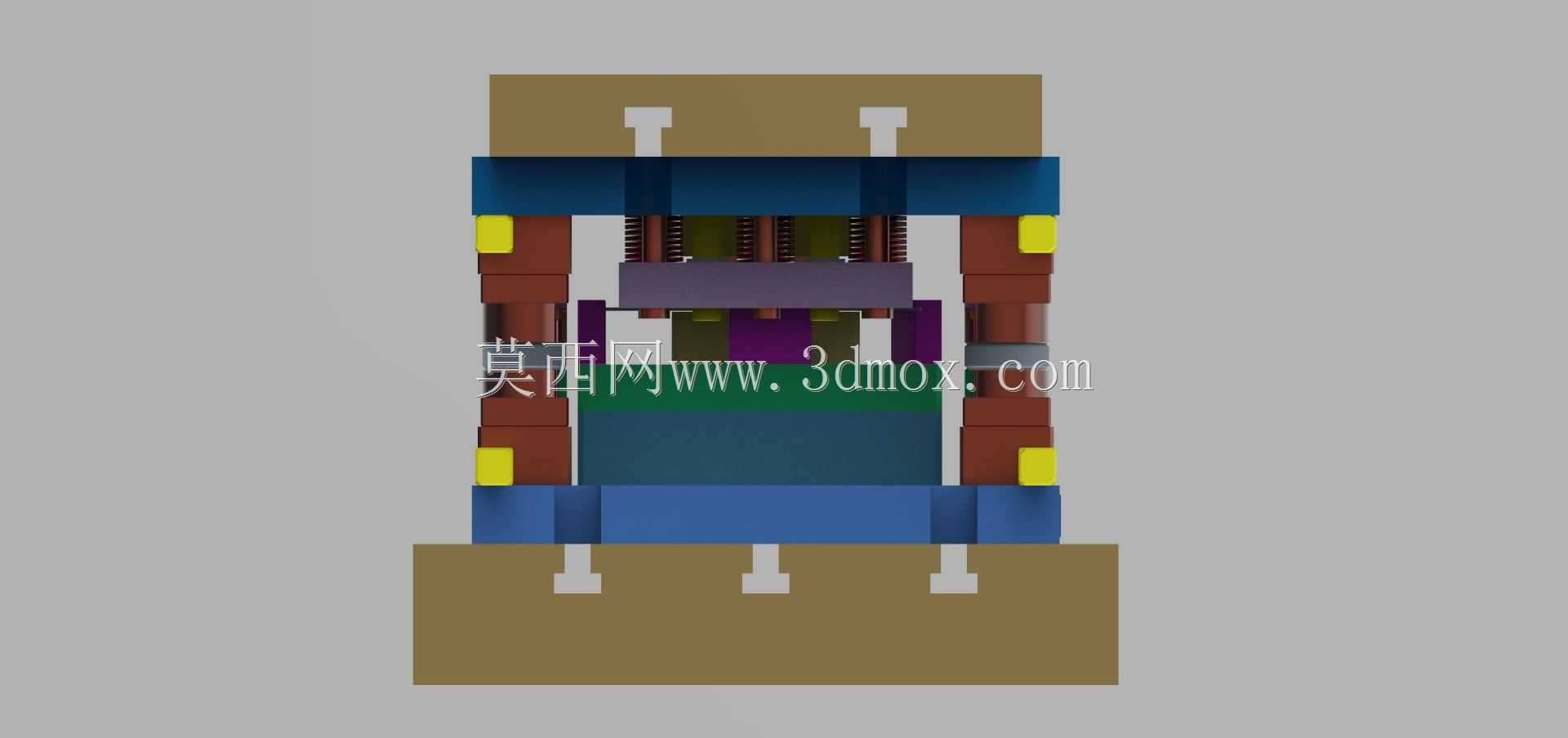

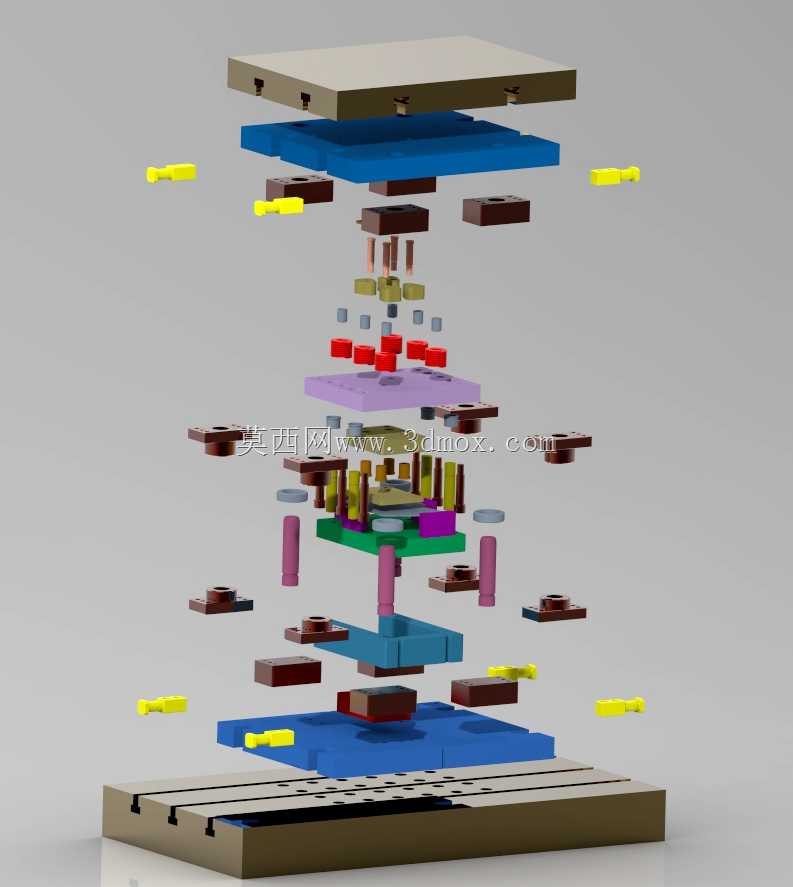

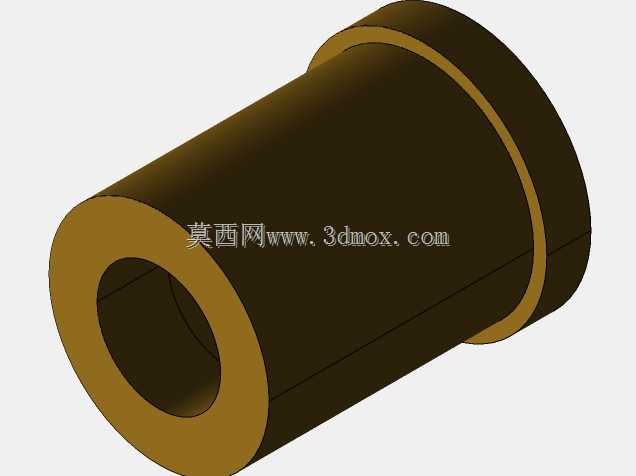

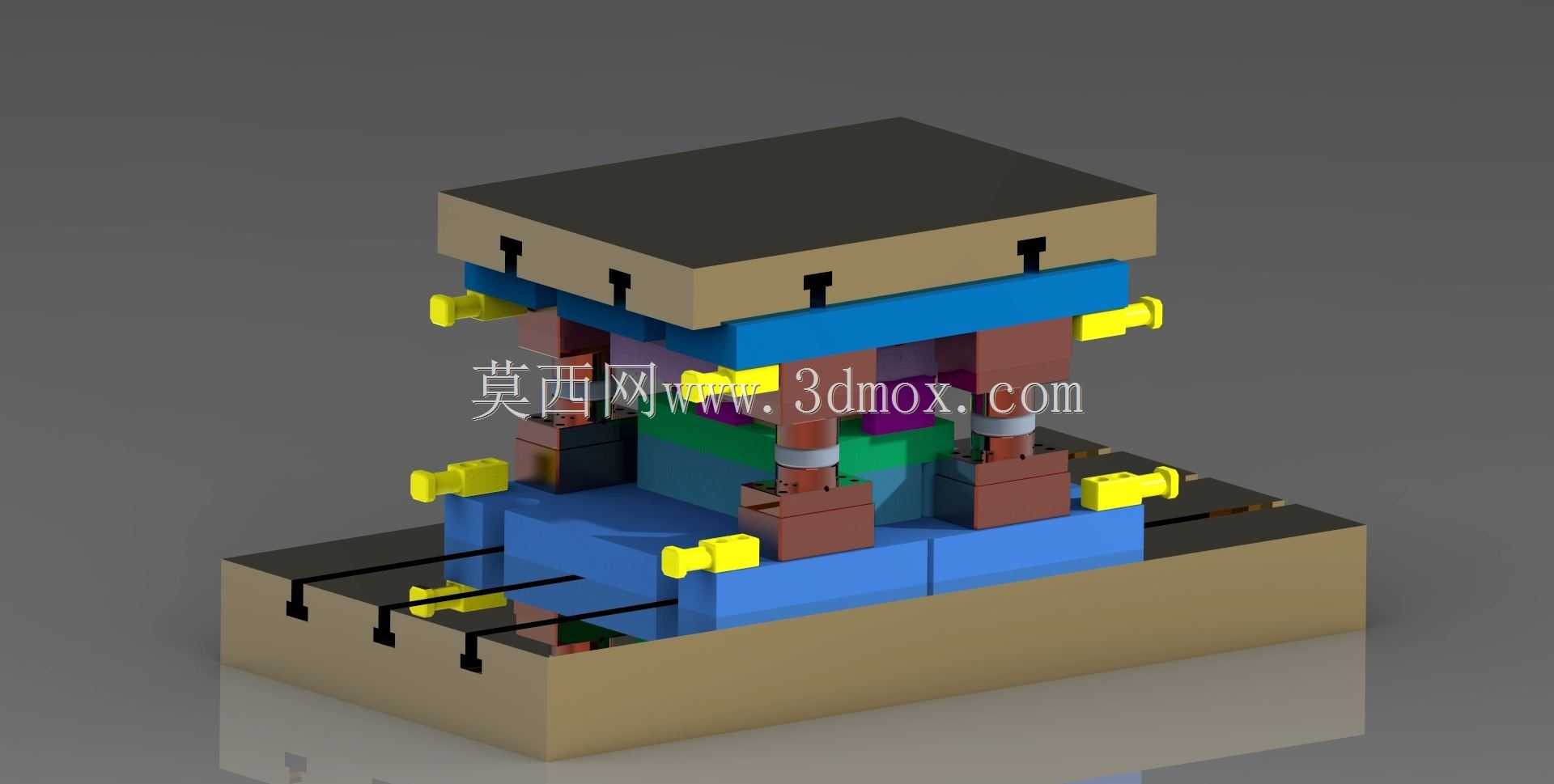

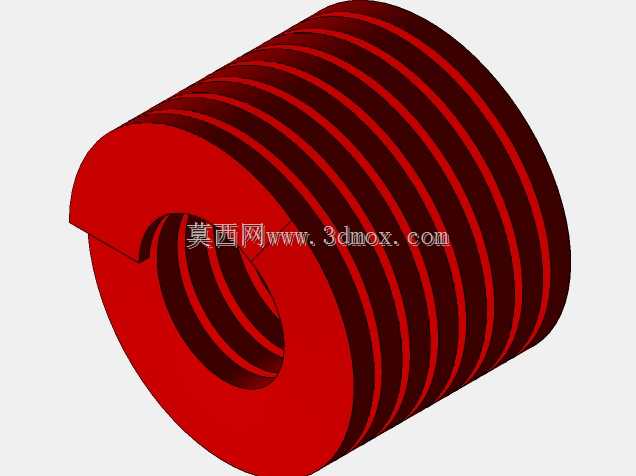

该冲模结构主要应用于钣金加工、五金零部件量产、家电外壳成型、汽车覆盖件预制孔加工等场景，是板料冲压工序中完成精准冲孔作业的核心工装，适配常规机械式压力机的安装接口，可直接搭载在通用冲压设备上完成连续冲孔作业，替代传统钻孔、铣孔等低效加工方式，单工位冲次即可完成单孔或多孔的一次成型，加工效率远超切削类孔加工工艺，且成型孔的边缘一致性、位置精度更适合大批量量产的质量管控需求。整套模具采用典型的冷冲模模架结构，上下模座采用高强度铸铁材质加工，保证长期冲压作业下的刚性与抗形变能力，导柱导套配合结构设置在模架四角，合模过程中提供精准的导向定位，避免冲头与凹模出现偏磨、错位问题，有效延长核心工作部件的使用寿命。设计过程中采用参数化的分层堆叠思路，从上至下依次排布上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座，各层板件通过定位销与内六角螺栓完成锁紧固定，拆装维护时可逐层拆解，无需整体拆卸模架即可完成冲头更换、间隙调整作业。卸料结构采用弹性卸料设计，内置的矩形弹簧均匀分布在冲孔工位周边，合模时卸料板先压紧板料避免冲孔过程中材料翘曲变形，开模时弹性力带动卸料板将箍在冲头上的板料平稳脱出，防止工件带料上浮影响后续送料。模具的安装边界适配常规25吨到63吨开式压力机的工作台尺寸，上下模座的安装槽、压板固定位符合通用冲压设备的装夹标准，无需额外加工转接板即可完成装夹，模架闭合高度、开模行程预留足够的安全余量，适配不同厚度的冷轧钢板、铝板、镀锌板等常用钣金材料的冲孔需求，可加工的孔径范围覆盖常规五金件的安装孔、定位孔、过线孔尺寸，冲孔位置度公差可控制在0.02mm以内，冲裁断面的光亮带占比超过板厚的三分之一，无需后续二次修边即可满足多数零部件的装配要求。侧向设置的定位挡块为送料过程提供精准的步距定位，保证每一次冲压的孔位间距一致，配合自动送料机可实现无人化连续冲压作业，大幅降低人工操作的劳动强度与安全风险。
