材料处理离心式鼓风机成套装配结构

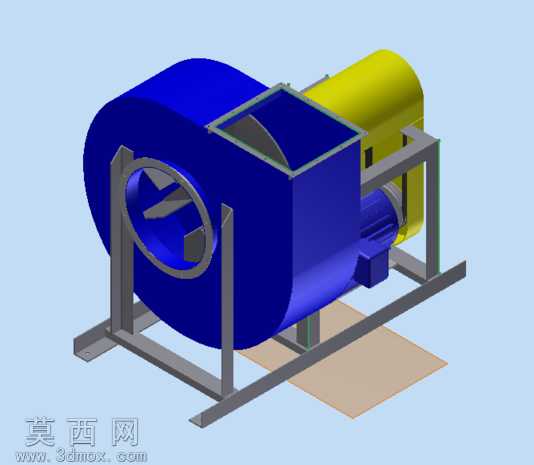

本模型为材料处理场景配套使用的离心式鼓风机成套装配结构，建模过程严格遵循工业风机的实际生产设计逻辑，首先完成核心功能部件的参数化搭建：蜗壳部分采用曲面放样建模方式，精准还原离心风机蜗壳的渐开线流道轮廓，保证气流在壳体内的导流路径符合流体力学设计要求，进风口处设置圆弧过渡集风圈结构，可有效降低进气阻力，减少气流紊流带来的能耗损失与运行噪音。叶轮部分采用多叶片阵列建模，叶片角度经过参数化校准，匹配对应工况下的风压风量需求，叶轮与主轴的连接位置做了轴孔配合、键槽定位的细节还原，保证装配关系的准确性。动力端采用电机直联传动结构，电机外壳做了散热筋的细节建模，还原电机的散热结构特征，电机与风机蜗壳之间设置密封连接段，避免风压泄漏。整套设备的支撑机架采用标准型钢焊接框架结构，通过型材拼接、焊接坡口的细节建模还原机架的加工工艺，机架底部设置平整安装面，可直接通过地脚螺栓固定于安装基础，机架与蜗壳、电机的连接位置均做了安装支座、螺栓孔位的细节还原，保证各部件的装配定位精度。材质渲染阶段，蜗壳与机架部分采用工业蓝色金属漆材质，还原设备常用的工业涂装效果，金属表面添加细微的颗粒质感与哑光反射属性，避免过度反光失真；电机部分采用亮黄色工业涂装材质，与风机主体形成清晰的视觉区分，金属支架部分做了灰色防锈漆材质处理，安装底座的垫板采用浅棕色防滑板材材质，各部件的材质区分清晰，可直观分辨不同功能模块。设计过程中充分考虑设备的实际使用需求，整体结构布局紧凑，传动路径短，减少了传动环节的能量损耗，进风口与出风口的接口尺寸预留了标准法兰安装位，可直接对接工业通风管路，适用于物料输送、车间排风、工艺送风等多种材料处理相关的工业场景，模型各部件的装配层级清晰，可直接用于装配干涉检查、工程图导出、方案展示等后续设计环节。
