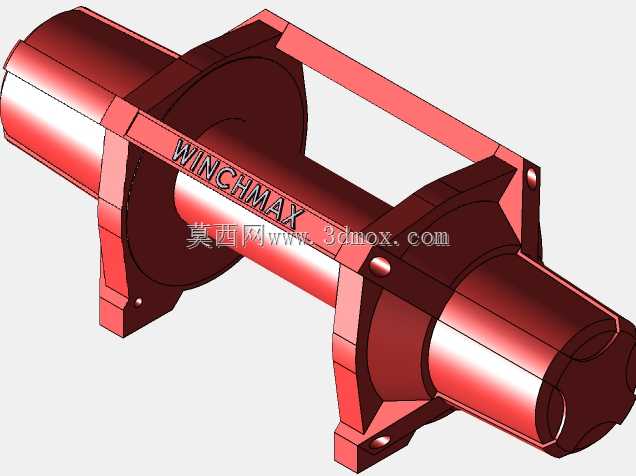

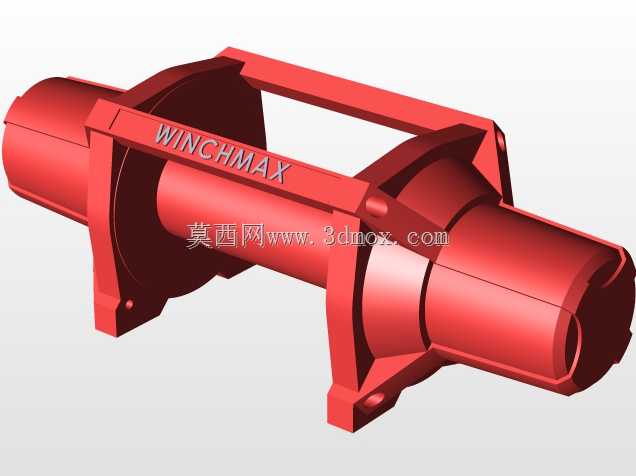

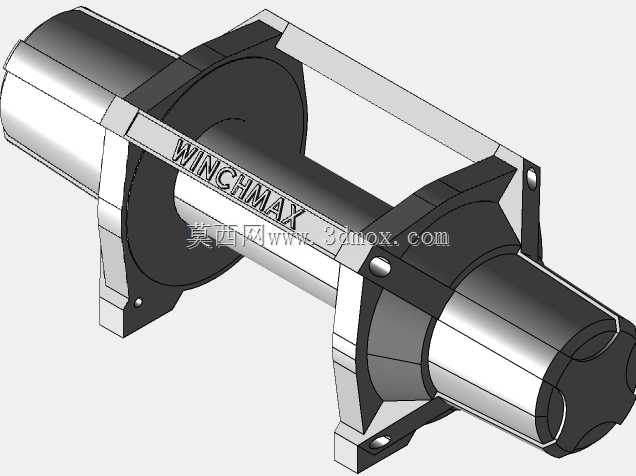

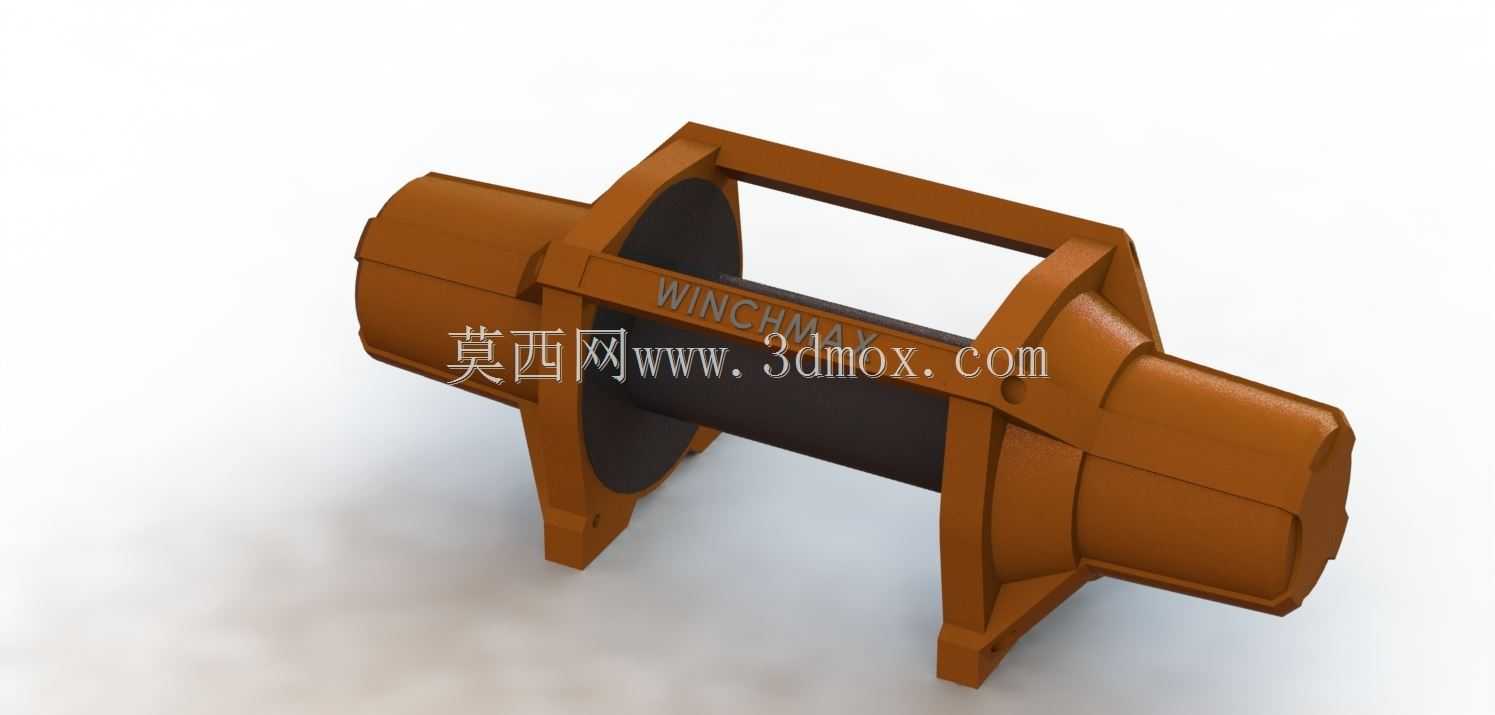

Winchmax越野电动牵引绞盘结构设计

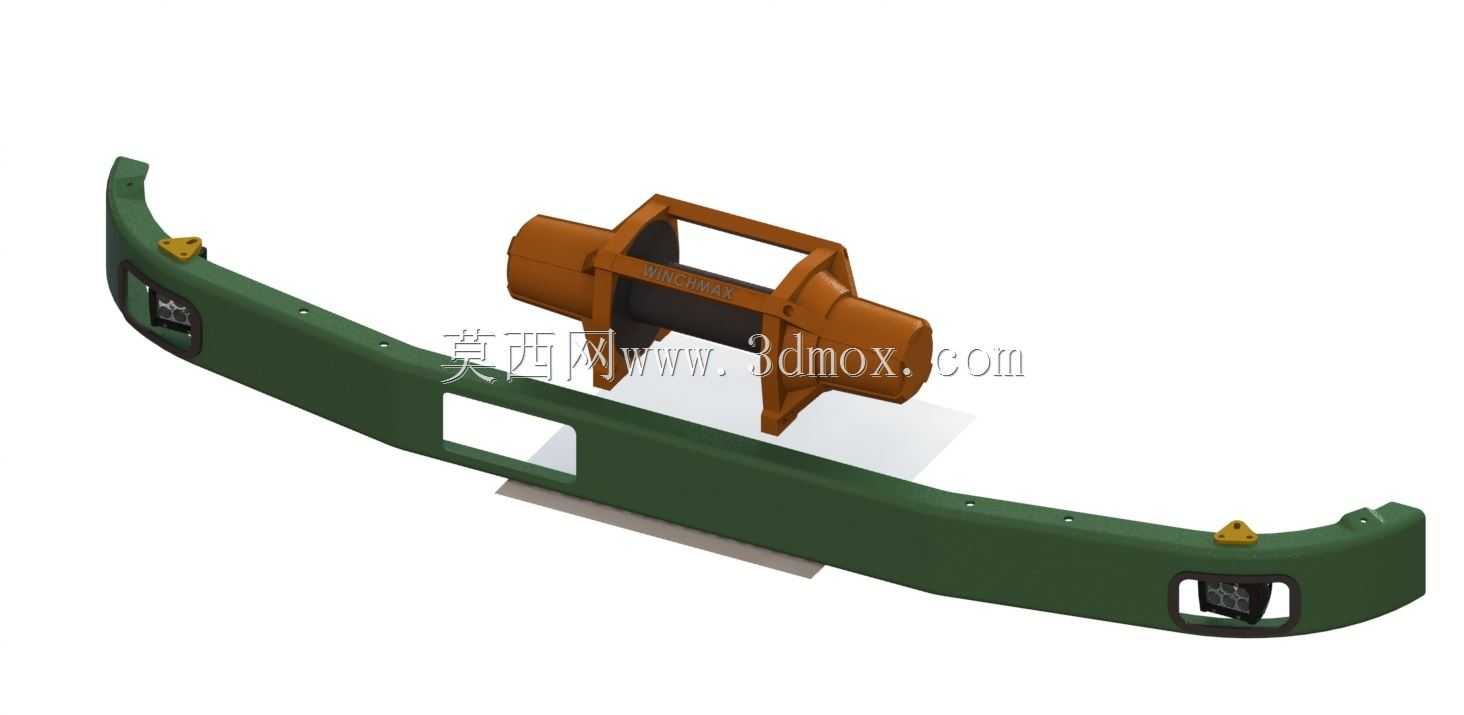

这款电动牵引绞盘主要面向越野自驾救援、户外作业牵引、轻型设备拖拽等场景，是越野车辆改装、户外工程作业、应急救援领域常用的牵引执行部件，可在车辆陷困、重物移位、场地清障等工况下提供稳定的线性牵引力，帮助使用者完成大负载的拖拽移位作业，适配硬派越野车型、小型工程作业车辆的加装需求，也可作为固定场地的轻型牵引装置用于物料短途拖拽作业。从功能特性来看，该绞盘采用集成式筒体结构设计，卷筒部分用于缠绕高强度牵引缆绳，两侧的集成壳体内部容纳驱动电机、减速传动机构与制动组件，外部的框架式支撑结构既承担整体受力载荷，也作为安装基座与车辆或固定基座连接，框架上预留的安装支脚可匹配常规越野车型前杠的加装位，无需大幅改动原有车身结构即可完成固定。设计过程中重点考量了受力传递路径的合理性，外部框架采用一体式加强筋结构，将牵引作业时产生的巨大拉力直接传递到安装基座，避免壳体部件承受额外的侧向载荷，卷筒的直径与长度参数经过匹配计算，可容纳对应长度的高强度牵引缆绳，同时保证缆绳收放过程中排列整齐，减少乱绳、卡绳的故障概率。两侧的端盖结构做了圆弧过渡处理，既可以降低户外行驶过程中的风阻，也能避免尖锐棱角带来的安全隐患，表面的加强筋布局在控制整体重量的前提下提升了结构刚性，可承受额定负载下的冲击载荷不会出现形变。安装边界方面，该绞盘的支撑脚间距、安装孔位尺寸适配主流越野车型的改装前杠规格，整体横向宽度、径向直径都控制在常规加装位的容纳范围内，不会超出车身前部的轮廓边界，也不会遮挡车辆原有灯光与进气结构。传动部分的布局采用同轴式设计，驱动单元与减速机构集成在卷筒两侧的腔体内，大幅压缩了整体的轴向尺寸，让整体结构更加紧凑，减少加装时对车辆前部空间的占用，制动组件集成在传动链路末端，可在牵引作业停止时自动锁止卷筒，避免负载滑脱引发安全风险。整体结构没有冗余的外部装饰部件，所有外部结构都服务于受力防护与安装固定需求，外壳的密封结构可阻挡户外泥水、灰尘进入内部传动腔，提升复杂户外工况下的使用寿命，支撑框架的提手结构既可以作为安装时的搬运着力点，也可在固定后作为缆绳导向的辅助限位结构，避免缆绳收放时偏移出卷筒范围。
