车间辊筒式工业手推车与托盘结构设计

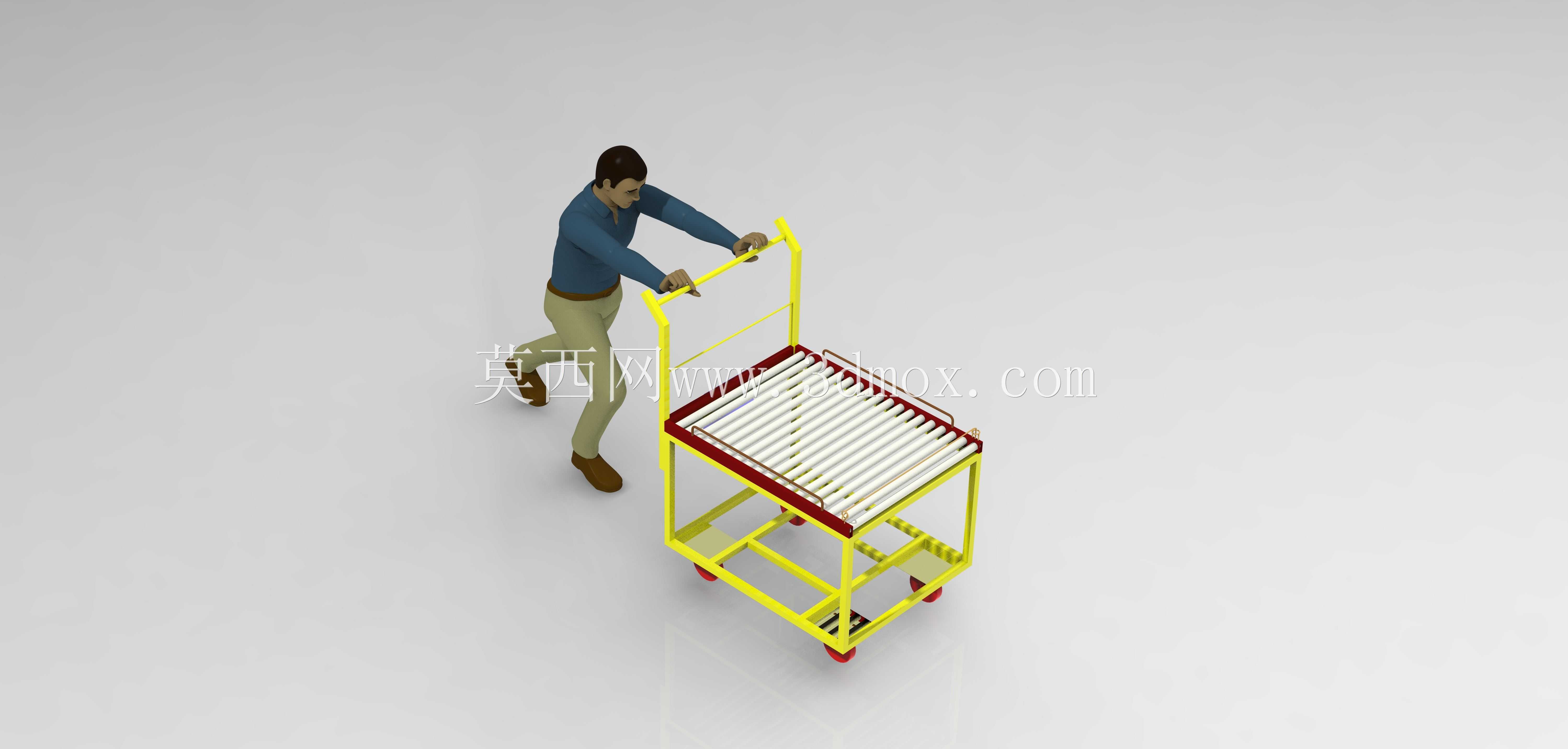

这款辊筒式工业手推车主要面向生产制造车间的工序间物料转运场景，适配流水线旁的半成品周转、仓储区域到工位的物料配送、装配线旁的工件临时存放转运需求，尤其适合带平整底面的箱装工件、板式零部件、工装托盘的短距离移动作业，能够替代传统平板手推车在转运过程中需要反复抬放工件的操作，降低一线操作人员的劳动强度，提升工序间物料流转的效率。设备核心功能依托上层的辊筒台面实现，台面排布的无动力辊筒可以让放置在台面上的工件顺着辊筒滚动方向轻松推移，在对接同高度的流水线辊道、固定工作台面时，无需整体搬抬工件，只需轻推即可完成工件在车台与固定工位之间的转移，大幅减少搬抬过程中的工件磕碰风险；下层设置的开放式置物托架可以存放配套的托盘、作业辅助工具或者包装辅料，拓展单车的载物能力；车架采用方管焊接的框架式结构，推把位置做了符合人体操作高度的弯折设计，操作人员推行时无需过度弯腰，握持手感舒适，底部四个角安装的万向脚轮带有刹车结构，停靠在工位旁时可以踩下刹车锁定车轮，避免车辆滑移影响作业安全。设计过程中优先考虑了车间作业的耐用性需求，车架整体采用等截面方管搭建，受力节点处做了加强焊接处理，能够承受常规工业工件的载重需求，辊筒的排布间距经过测算，确保常见尺寸的托盘放置在台面上时不会出现卡滞、倾斜的问题，辊筒的转动阻力经过调校，推移工件时顺滑无卡顿，同时不会因为阻力过小导致工件自行滑移；整车的外形尺寸控制在车间通道通行的合理范围内，宽度适配常规车间的人行通道与设备间隙，长度满足常规托盘的放置需求，不会因为尺寸过大影响转弯与停靠，安装边界上无需额外的固定基础，脚轮的安装位置做了内收设计，停靠时不会突出车架剐蹭周边设备或者人员，推把的高度适配多数成年操作人员的立姿操作区间，长时间推行也不易产生疲劳。配套的托盘结构与辊筒台面做了适配设计，托盘底面平整，能够顺畅在辊筒面上滑动，托盘边缘设置的限位挡边可以避免工件在转运过程中从侧面滑落，托盘可以直接放置在车台面上随车辆转运，也可以单独作为工位旁的临时工件存放器具使用，实现一车多用途的使用需求，适配离散制造车间多品种、小批量的生产转运特点。
