250cc自由活塞涡轮发电机组三维设计模型

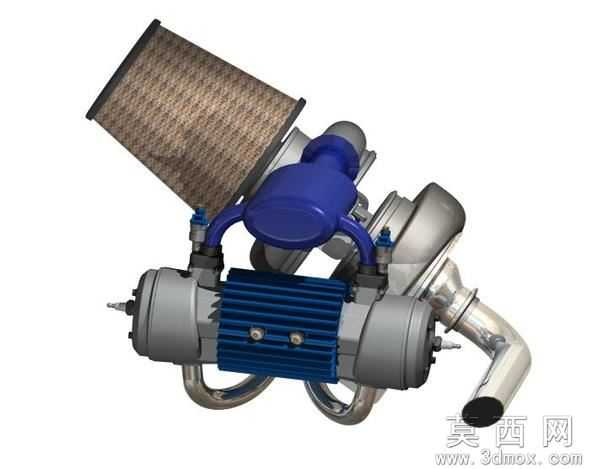

本模型为250cc排量自由活塞发电机组完整三维设计成果，建模阶段遵循自顶向下的设计逻辑，首先完成核心动力腔体、活塞运动副、发电模块的基准骨架搭建，通过参数化约束定义活塞行程、缸径、涡轮流道等核心尺寸，再逐步拆分空气滤清器、进排气歧管、冷却散热结构、连接管路等附属部件，所有装配关系均按照实际机械配合要求添加同轴、重合、间隙约束，完整还原部件间的运动干涉边界，可直接用于运动仿真验证。参数设计层面严格匹配250cc排量的动力输出要求，对活塞穿梭行程、永磁体排布间距、涡轮增压器压比、喷油器安装位置均做了工程化参数标定，电子控制模块的安装位预留了标准接口尺寸，可直接对接后续电控系统的设计迭代。渲染材质环节针对不同部件做了真实材质匹配，气缸散热鳍片采用磨砂铸铝材质，进气连接管路采用耐油蓝色橡胶材质，空气滤清器采用纤维滤纸+金属护网的复合材质，金属管路做了拉丝不锈钢质感处理，密封件、紧固件均添加了对应的工程塑料、镀锌钢材材质，渲染效果可直观区分不同功能部件。结构原理上完整还原了自由活塞与涡轮增压器强压空气感应的工作逻辑，电力由中心段两个活塞异位穿梭切割磁感线产生，电子控制器可根据负荷需求动态调整喷油器喷油量，涡轮增压器通过排气能量驱动压缩进气，配合大流量空气滤清器保障进气清洁度，整体结构取消了传统曲轴连杆机构，大幅降低了动力传递损耗。软件兼容层面，模型提供STEP/IGES2010通用中间格式，可兼容CATIA、UG、Pro/E、SolidWorks等主流三维CAD软件打开编辑，同时附带SolidWorks2010原生格式文件，保留完整特征树与装配约束，可直接修改参数调整设计方案，额外提供STL格式可直接用于3D打印手板验证。研发教学应用层面，该模型可作为自由活塞动力装置、小型分布式发电机组的研发参考原型，帮助研发人员快速验证结构布局与运动逻辑，缩短新品开发周期；同时可作为高校机械类专业动力装备设计、内燃机原理课程的教学案例，帮助学生理解无曲轴自由活塞动力的工作原理、涡轮增压器匹配逻辑、小型发电机组的集成设计思路，也可用于机械三维建模教学的装配练习、工程图出图练习素材。
